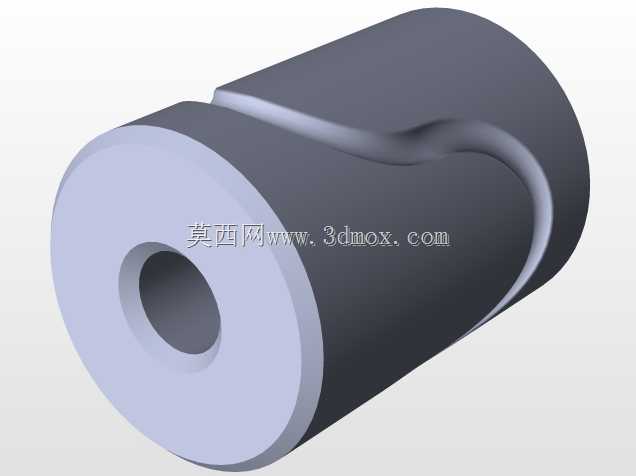

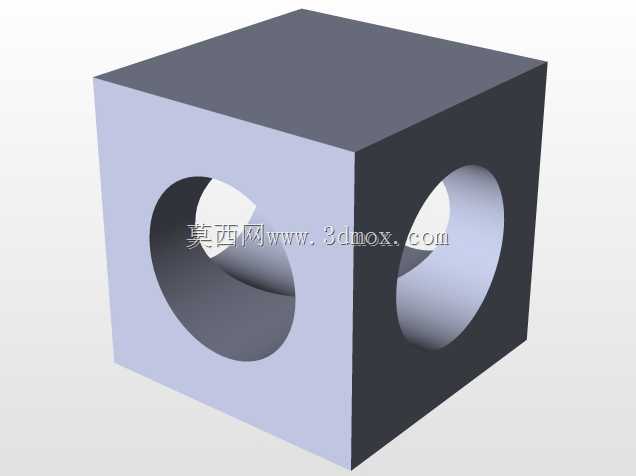

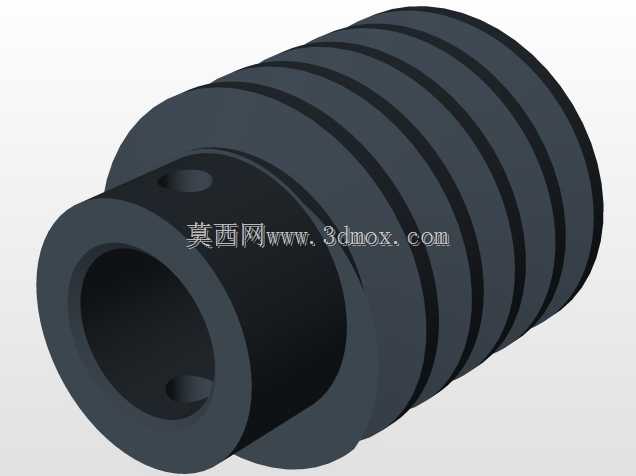

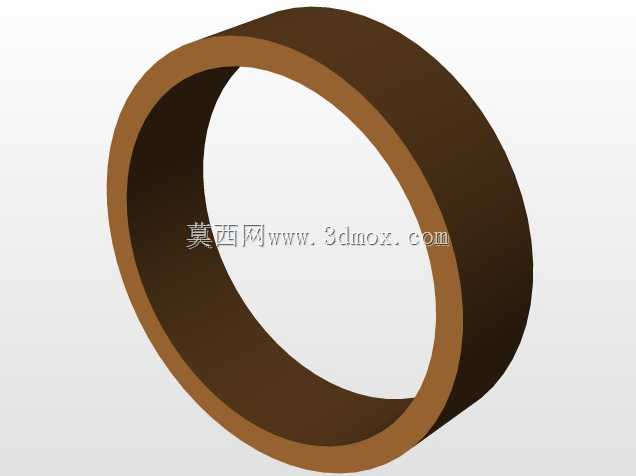

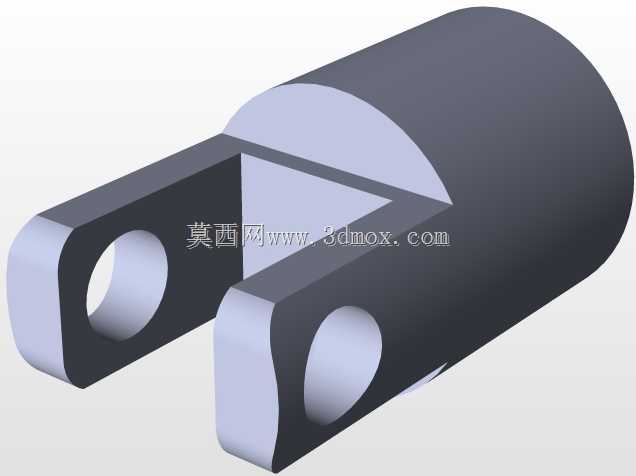

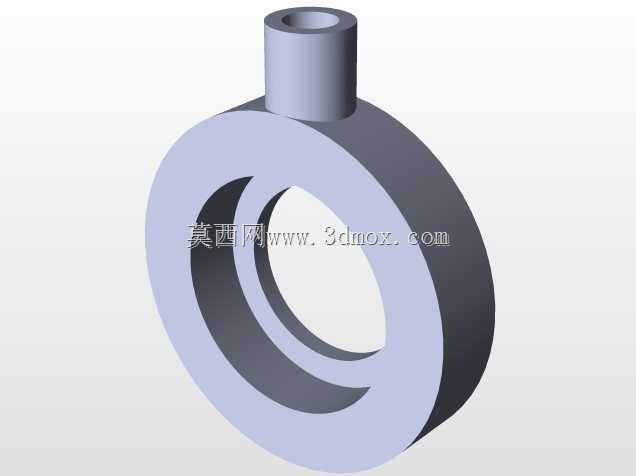

带多组啮合齿轮组的滑阀传动结构

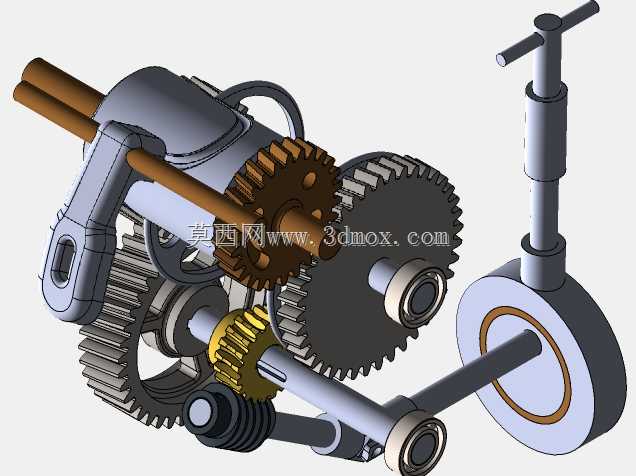

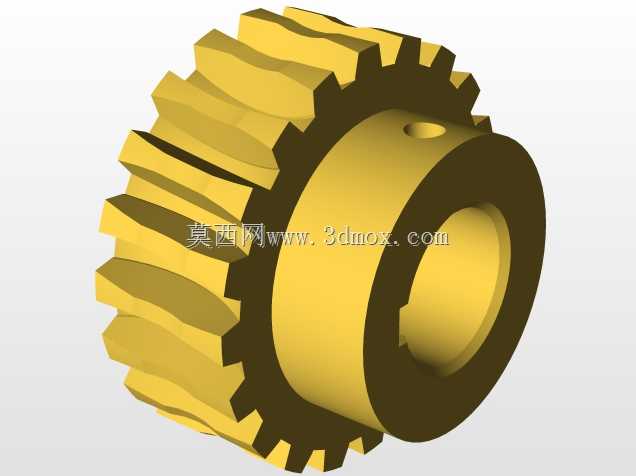

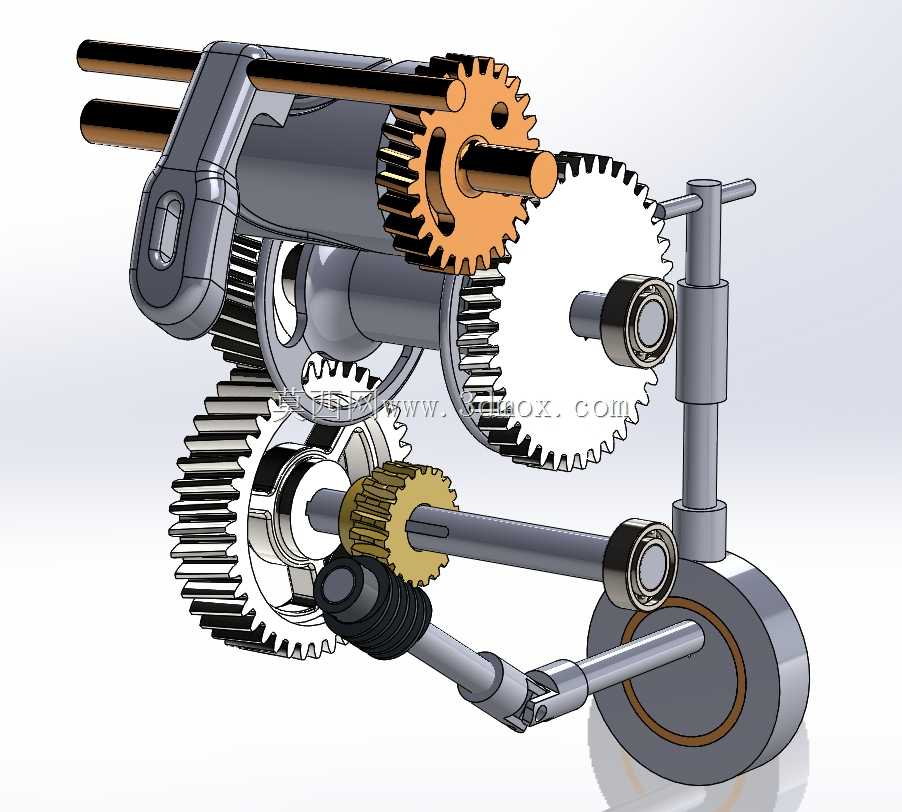

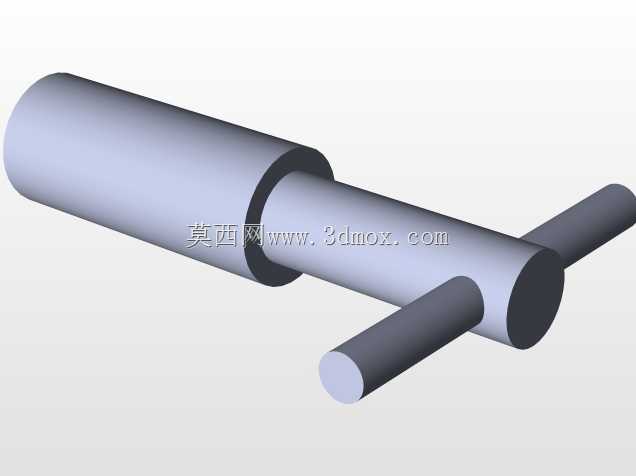

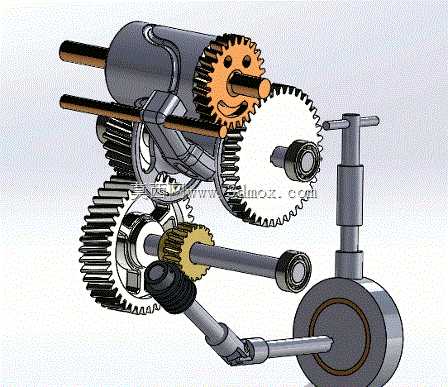

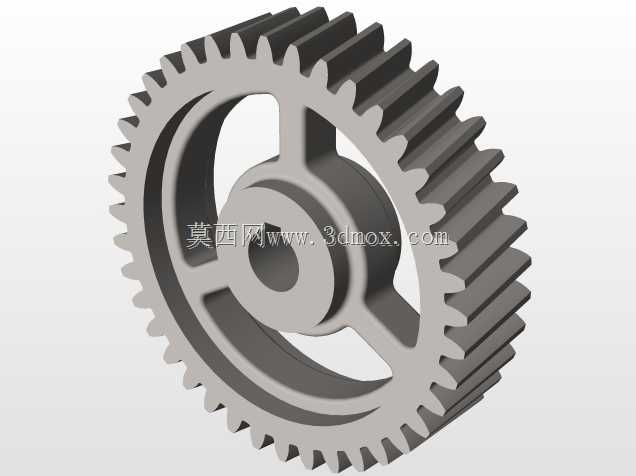

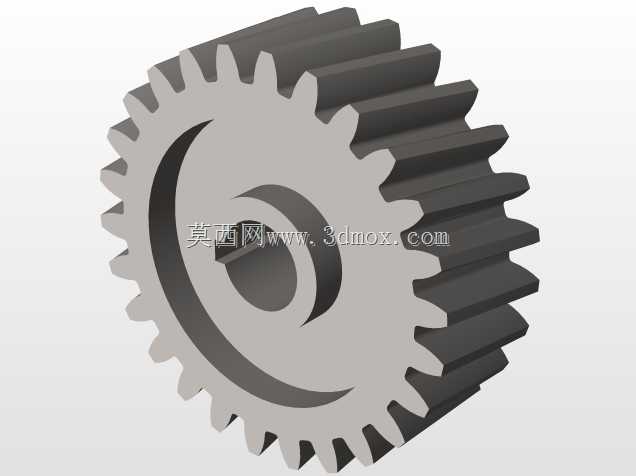

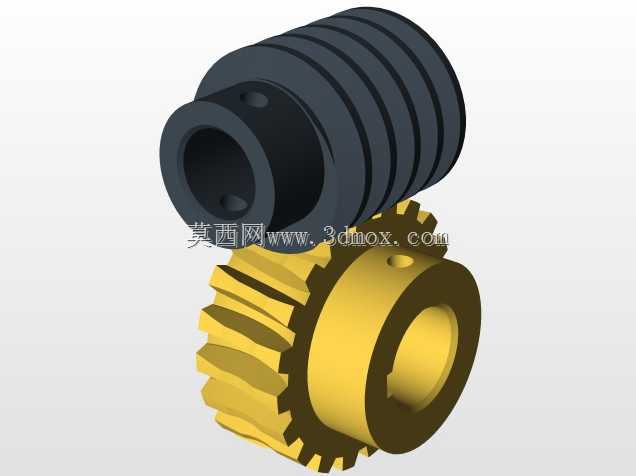

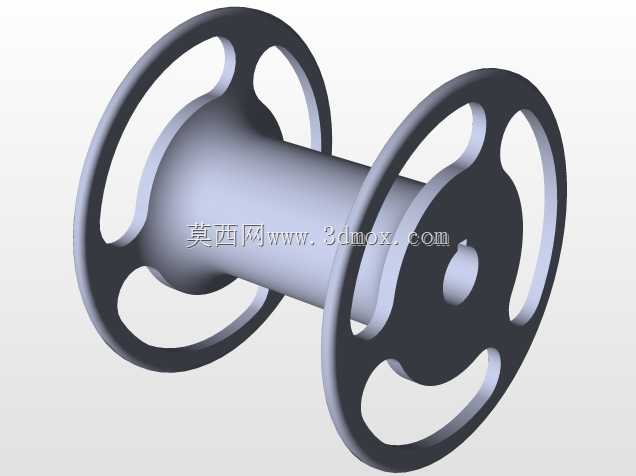

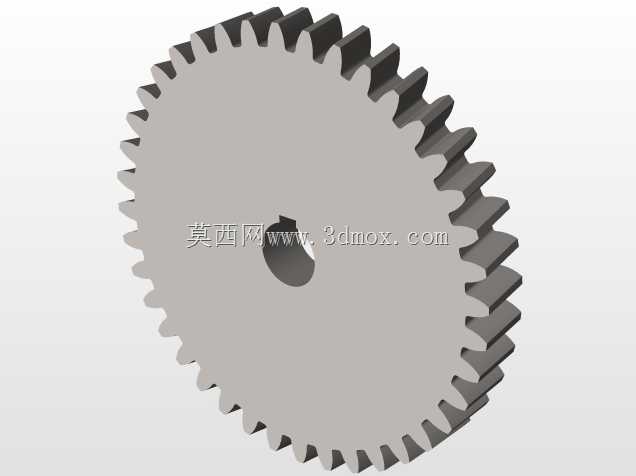

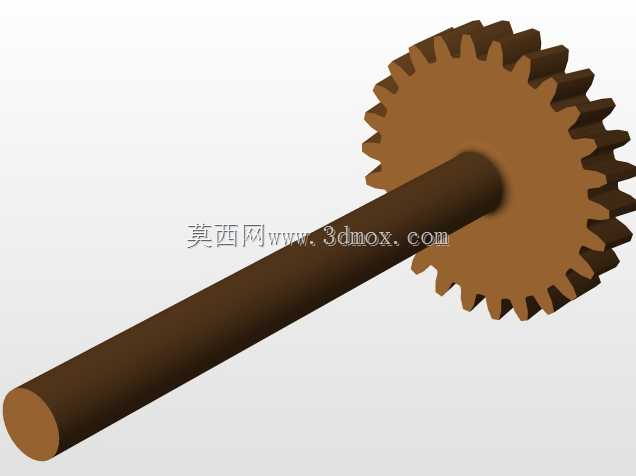

这套传动结构核心是通过多组不同模数、齿数的圆柱齿轮完成动力传递，最终驱动滑阀完成阀芯的位移调节，常见于流体输送管网的工况调节环节，也可适配小型液压动力单元的油路切换场景，在需要精准控制流体通断、流量大小的工业管路系统中，这类齿轮驱动的滑阀结构相比直动式阀件，能通过齿轮组的减速增扭效果，降低手动操作或驱动端的输入力矩，即便在高压差工况下也能顺畅完成阀芯动作，不会出现卡滞、操作力过大的问题。设计阶段首先要匹配滑阀的额定行程，反向推导齿轮组的总传动比，最末端与阀杆连接的齿轮需要预留足够的转动角度余量，避免阀芯到达行程极限后齿轮仍受驱动力出现打齿问题；不同层级的齿轮啮合侧隙需要控制在合理区间，侧隙过大会导致阀位调节出现空程，影响流量控制精度，侧隙过小则会在温度变化、润滑不足时出现啮合卡阻，加速齿面磨损。结构上所有齿轮轴都配套了标准滚动轴承作为支撑，轴承安装位的同轴度公差需要控制在0.02mm以内，避免轴系偏载导致齿轮啮合时出现偏磨、噪音过大的问题；滑阀的操作端预留了手动操作的T型手柄接口，可直接连接手动操作杆，也可后续加装伺服驱动模块实现电控调节，安装边界上整套结构的横向安装尺寸适配通径15-25mm的常规滑阀安装法兰，轴向预留的轴伸长度可根据实际安装舱室的空间做小幅调整，齿轮组的外部可配套加装防尘密封罩，避免车间内的金属碎屑、粉尘落入啮合齿面，延长结构的维护周期。实际应用中这类结构多用于中小型液压站的油路分配、小型化工管路的流量调节场景，齿轮组的传动效率能保持在90%以上，长期运行下只要保证齿面的润滑脂充足，齿面磨损量极小，能保证上万次动作循环后阀位调节精度仍在允许误差范围内；设计时还特意在其中一个外露齿轮上做了对位标识，安装调试时可通过标识位置快速判断阀芯的当前开度，无需额外拆卸阀件检测阀位，大幅降低现场调试的工作量。
