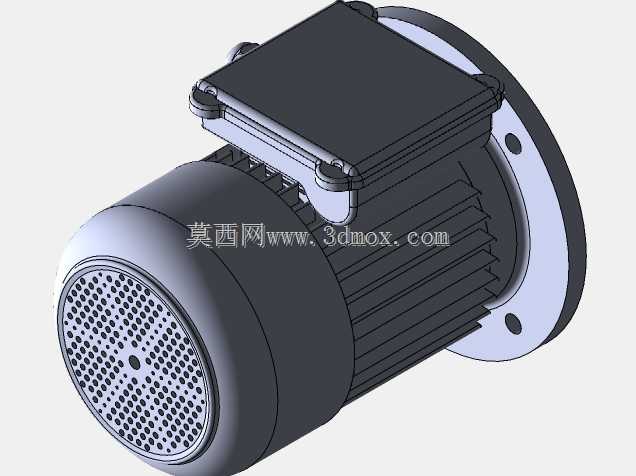

1.5HP B5法兰安装三相异步电动机结构

这款B5法兰安装的1.5马力电机，是工业传动场景里应用极广的动力输出部件，常见于小型输送线、风机配套、泵组驱动、轻工机械的动力单元集成场景，区别于B3底脚安装的机型，B5法兰的安装形式不需要额外制作安装底架，直接通过端盖上的法兰止口与配套设备的安装面对接定位，靠法兰孔穿螺栓锁紧，能大幅缩减设备的整体安装空间，尤其适合立式安装、设备端直接挂载的布局场景，很多紧凑型的自动化单机、食品包装辅机、小型液压站的动力源都会选用这类安装形式的电机。从结构设计来看，模型完整还原了电机的核心构成部分：尾部的散热端盖采用密集冲孔网罩结构，既可以保证内部冷却风路的通畅，带动风叶转动时气流能顺利穿过罩体带走机壳热量，又能防止外部杂物卷入风叶造成卡滞，网罩的冲孔排布做了均匀化处理，避免局部通风阻力过大影响散热效率。机壳部分采用轴向散热筋结构，筋条沿电机轴向平行排布，在不增加过多机壳壁厚的前提下，大幅提升了机壳的散热面积，同时增强了机壳的结构刚性，减少电机运行时的共振传导。顶部的接线盒做了翻盖式密封结构，接线腔内部预留了足够的接线端子安装空间，盒体与机壳的连接部位做了止口贴合设计，能避免日常工况下的粉尘、溅水侵入接线腔造成绝缘故障，接线盒的出线方向预留了标准的电缆锁紧接头安装位，适配常规的工业电缆密封接头。输出端的B5法兰做了精准的止口尺寸设计，止口的配合公差选用过渡配合等级，安装时能快速和配套设备的安装孔实现同轴定位，法兰上的安装孔采用通孔设计，螺栓从电机侧穿入对接设备的螺纹孔，锁紧后能保证电机输出轴和被驱动部件的输入轴保持较高同轴度，减少联轴器的偏磨损耗。从安装边界来看，这款电机的轴向总长度控制在紧凑型区间，法兰外径适配1.5HP功率段的标准安装尺寸，输出轴的轴径、键槽尺寸都符合对应功率段的通用工业标准，选型替换时不需要额外改造成套设备的安装位，轴伸端的长度预留了标准联轴器、带轮的安装空间，不会出现轴伸过长干涉设备内部结构、或是过短无法可靠固定传动件的问题。建模过程中对各个部件的装配关系做了完整还原，包括机壳与前后端盖的止口配合、接线盒与机壳的连接定位、风罩与后端盖的卡扣固定结构都有体现，能直接用于设备布局时的干涉检查、安装空间校核，也可以作为同类型电机选型时的三维参考样板，帮助结构设计人员快速完成动力单元的布局适配，避免二维选型时容易出现的空间误判问题。
