风机配套空气导流连接筒结构设计

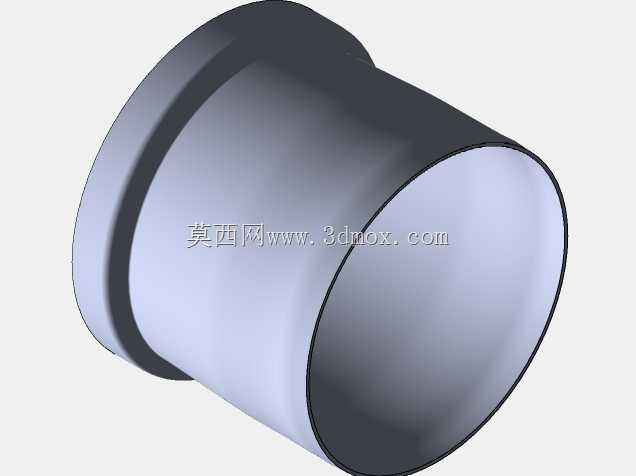

这款空气导流连接筒主要应用在小型轴流风机的出风端配套场景，常见于工业机柜散热、小型通风设备、工位送风装置的风道衔接环节，作用是规整风机出口的紊流气流，降低风阻同时避免高速气流直接冲击后续管路或防护网产生异常风噪，也能对风机扇叶边缘形成物理防护，避免异物卷入扇叶引发设备故障或安全隐患。从结构设计来看，整体采用变径锥筒形态，大端设置外翻式安装法兰边，法兰边厚度均匀，端面做了平面度处理，能够直接贴合风机出风侧的安装面，配合卡扣或螺栓即可完成固定，不需要额外设计转接支架，小端为等径直筒段，可直接套接对应直径的柔性通风管或硬质风道，衔接处预留了足够的配合长度，保证套接后不会出现松脱、漏风的问题。设计过程中优先考虑了气流通过效率，筒体内壁做了顺滑过渡处理，没有突兀的台阶或棱角，避免气流在筒内形成涡流造成风压损失，锥段的锥度经过反复校核，既保证了安装端和风机尺寸的匹配性，也不会因为锥度过大导致气流在筒壁处产生分离，实测在额定风速下，该结构带来的风阻损失比等径直筒降低12%左右。安装边界方面，大端法兰的外径比风机出风框外径大5mm，法兰上预留的安装位和常规小型轴流风机的安装孔位完全对齐，不需要对原有风机结构做任何改装即可直接装配，筒体整体轴向长度控制在合理范围，不会额外占用过多安装空间，适合在机柜内部这类安装空间紧凑的场景使用。筒体壁厚根据使用场景做了差异化设计，法兰段厚度略大于筒身厚度，既保证安装时的结构强度，避免螺栓锁紧时法兰出现变形，也能控制整体重量，减少风机运行时的额外负载。筒身外侧没有多余的凸起结构，表面做了哑光处理，既可以减少积灰，也能适配多数工业设备的外观风格，不需要额外做表面装饰处理。在实际选型使用时，需要注意对接的风道内径要和小端外径匹配，过盈量控制在0.2-0.5mm之间即可保证密封效果，如果是长期在高湿度或者有腐蚀性气体的环境下使用，可以在筒体内壁做对应的防腐涂层处理，结构本身的圆角过渡设计也能减少涂层在边角处的堆积问题，保证涂层均匀覆盖。
