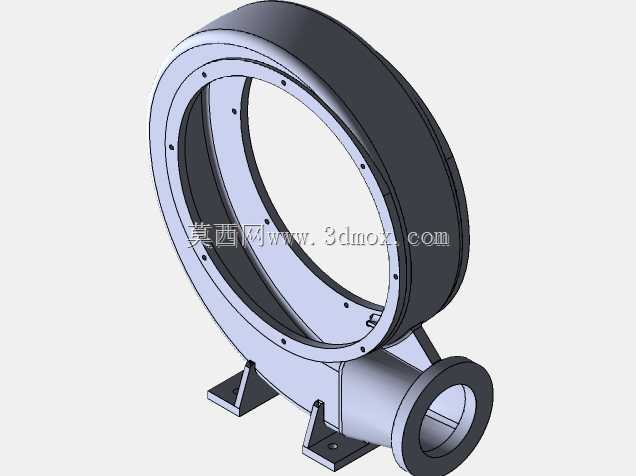

哈瓦利G型侧流式高压风机外壳结构

这款侧流式风机的壳体结构，在民用住宅通风、小型工位送风、局部空气循环场景中适配性极强，日常选型时经常会碰到这类小流量高压送风的需求，这类壳体的气动型线直接决定风机的运行效率与噪音表现。从结构设计逻辑来看，整个蜗壳采用环形流道渐扩设计，流道截面顺着叶轮旋转方向逐步扩大，能将叶轮甩出的高速气流的动压平稳转化为静压，减少流道内的涡流损耗，避免局部紊流带来的异常气动噪音。壳体的上下端盖沿环形流道均匀布置了螺栓安装孔，孔位的同轴度公差控制在0.1mm以内，装配时能保证端盖与蜗壳本体的贴合密封性，避免高压气流从结合面泄漏损失风压。底部的支撑脚采用三角加强筋结构，两个安装脚的开孔间距预留了标准的安装余量，适配常规的槽钢支架或混凝土基础安装，安装时不需要额外做转接支架，能直接匹配现场的安装基面。侧面的进出风口采用法兰连接结构，法兰端面的平面度控制在0.05mm以内，对接通风管道时能保证密封垫的均匀压紧，不会出现局部漏风的问题。设计时特意将流道的内壁做了等曲率顺滑过渡，没有突兀的台阶或棱角，气流在流道内循环加速的过程中不会产生局部滞流区，长期运行时也不容易在壳体内壁积灰，减少日常维护的清理频次。壳体的壁厚根据不同部位的受力情况做了差异化设计，蜗壳外圈受风压较大的区域壁厚适当加厚，支撑脚与蜗壳连接的位置做了圆弧过渡，避免应力集中导致运行过程中出现壳体开裂的问题。进出风口的轴线与蜗壳安装基面的相对位置做了精准定位，对接管道时不会出现错位别劲的情况，能减少管道对接处的应力传递，避免长期运行震动导致的连接螺栓松动。这类风机壳体通常搭配开式径向叶轮使用，环形流道的宽度与叶轮的宽度间隙控制在1.5-2mm之间，间隙过大会导致回流损失增大，间隙过小则容易出现叶轮擦壳的问题，设计时已经预留了合理的装配公差，普通加工精度就能满足装配要求，不需要额外做选配修磨。在住宅新风系统、小型设备散热送风、工位局部除尘送风的场景中，这种结构的风机壳体运行稳定性强，安装维护便捷，气动效率能满足常规小流量高压送风的需求，不需要额外做结构改动就能直接适配同规格的叶轮与驱动电机。
