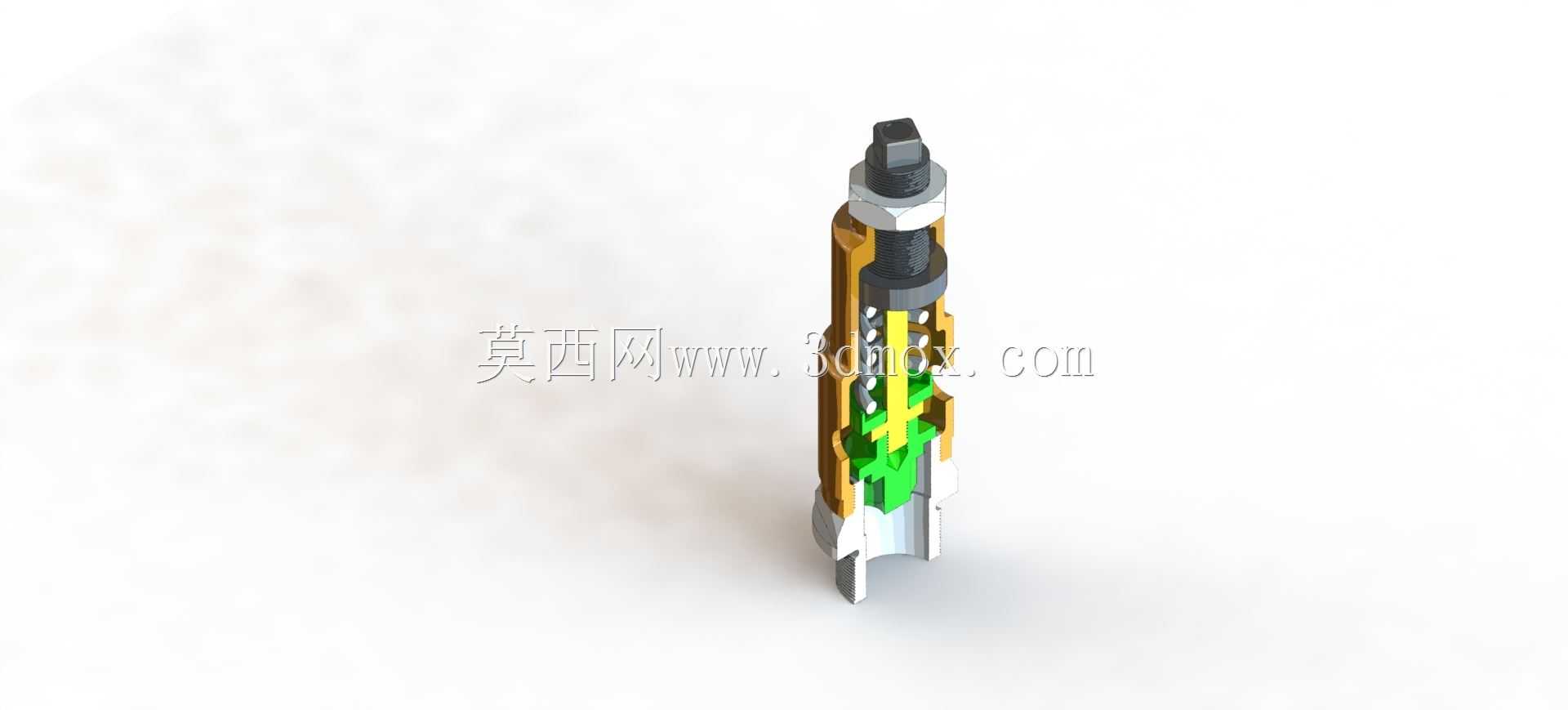

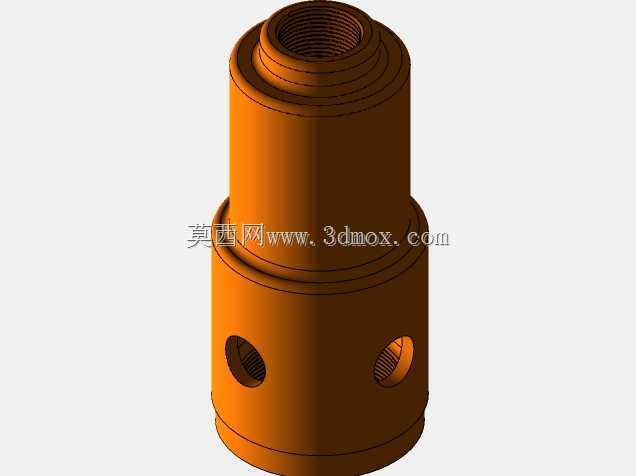

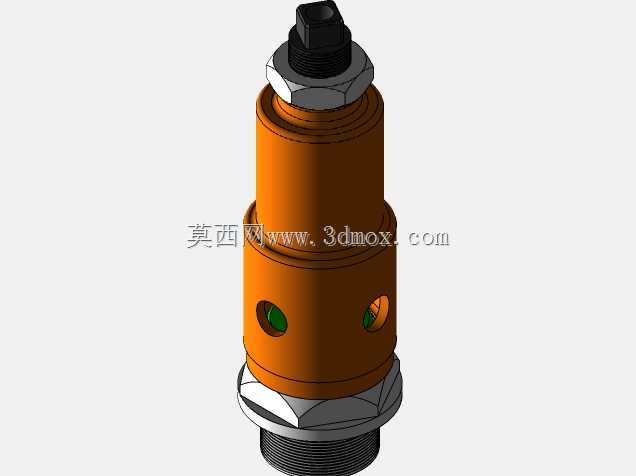

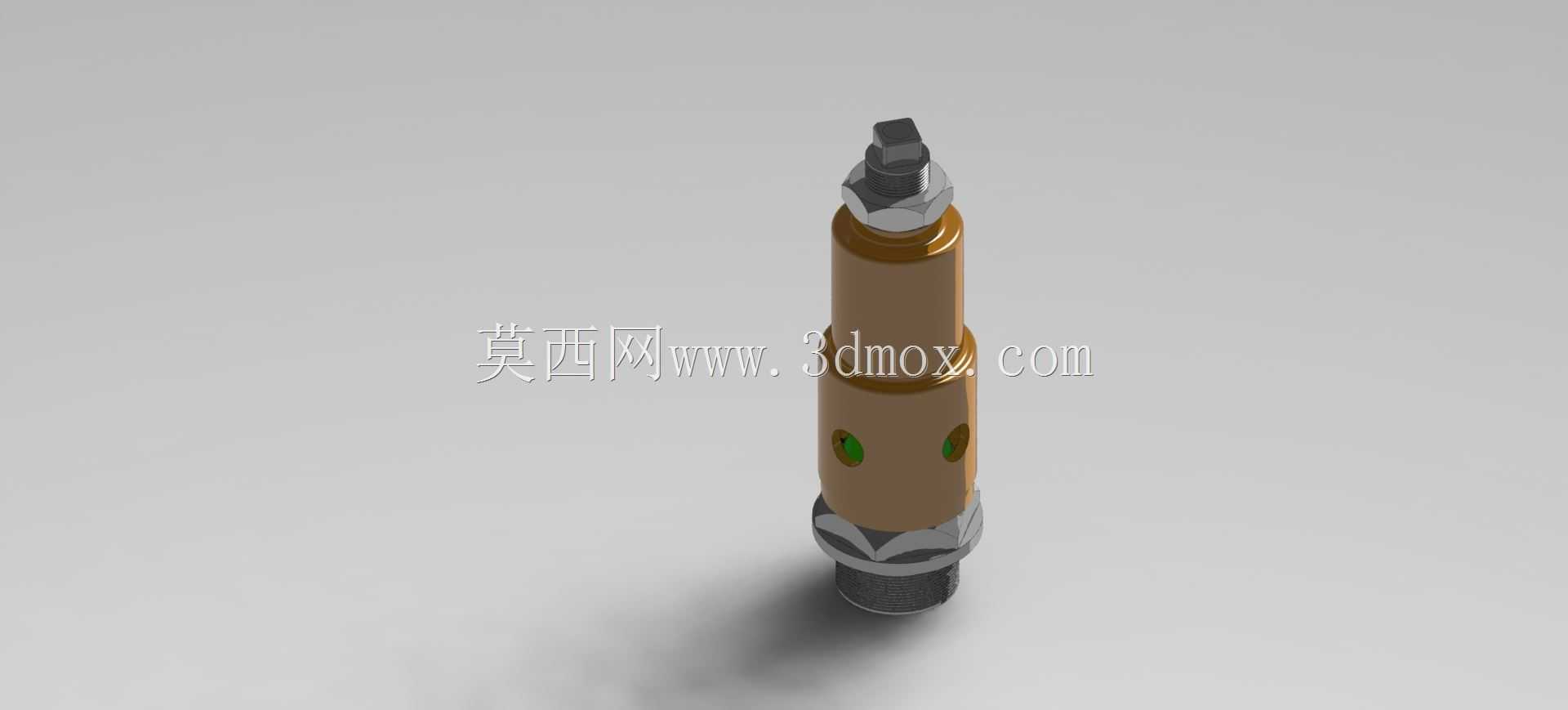

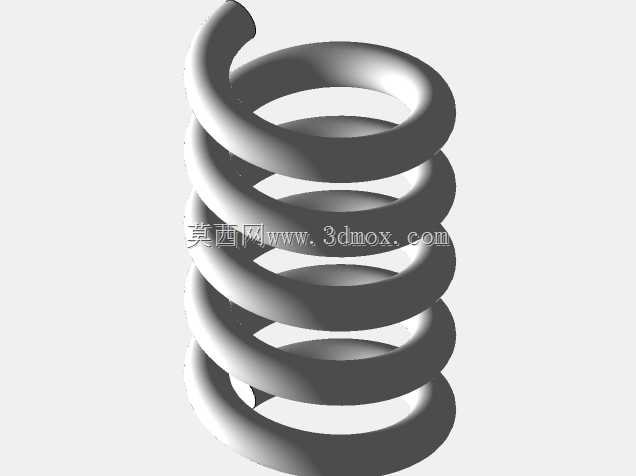

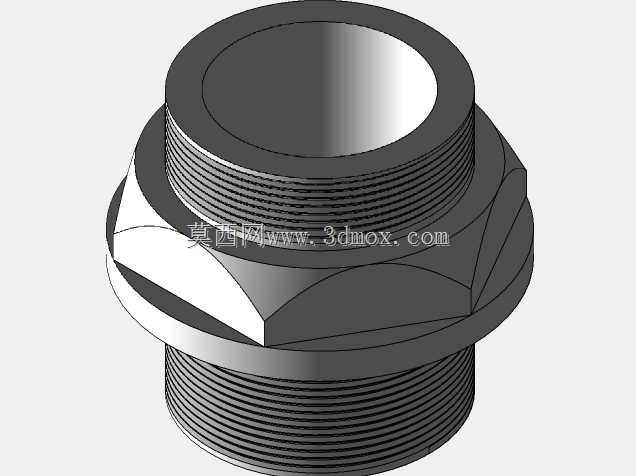

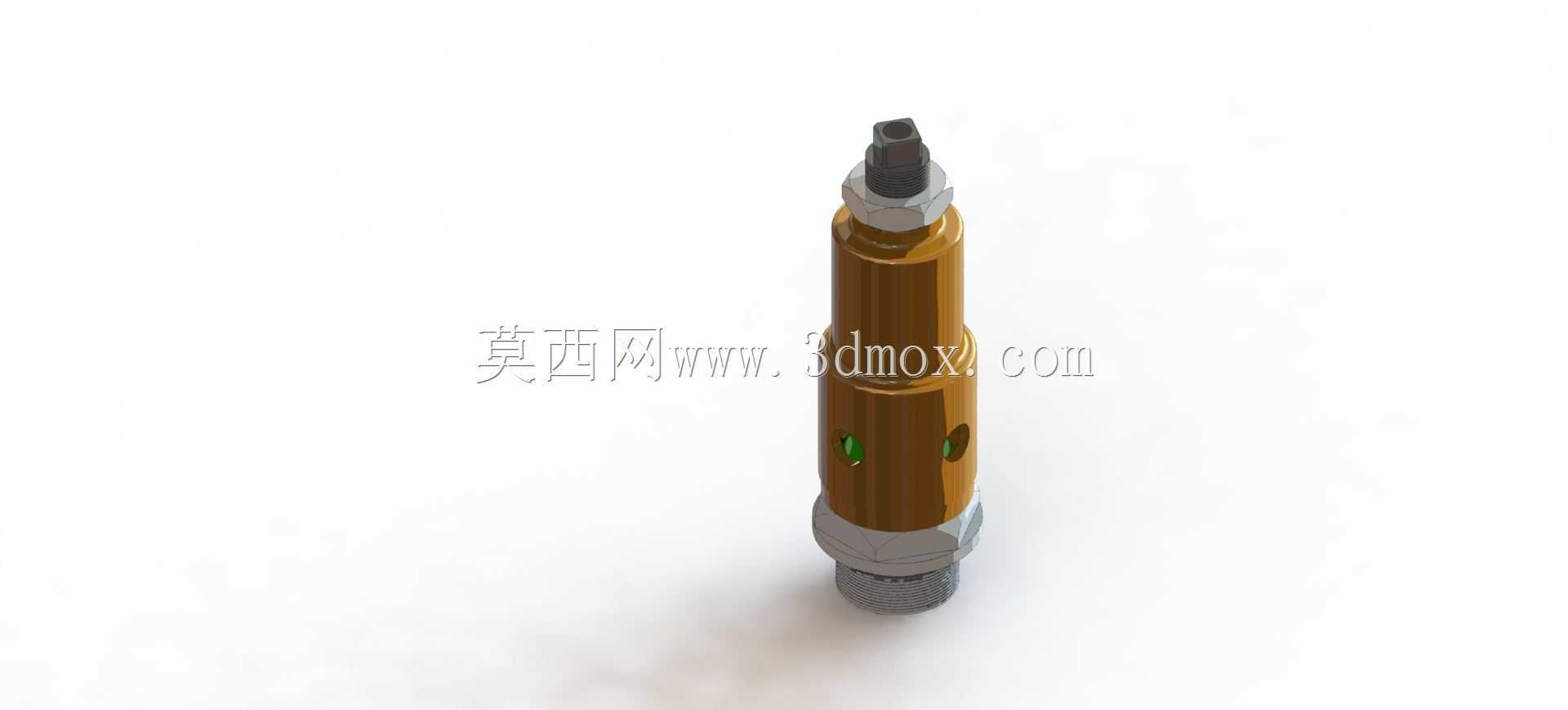

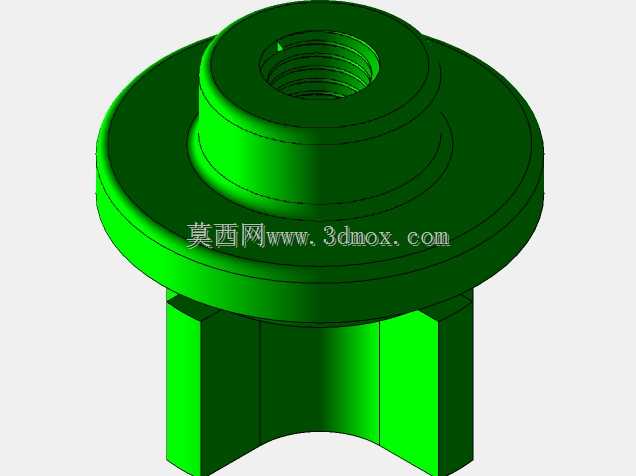

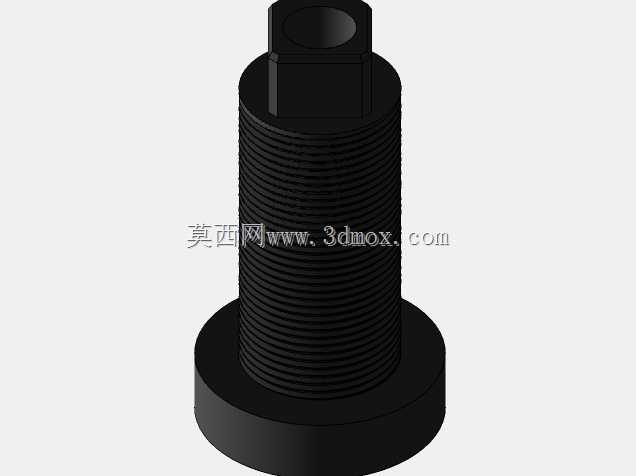

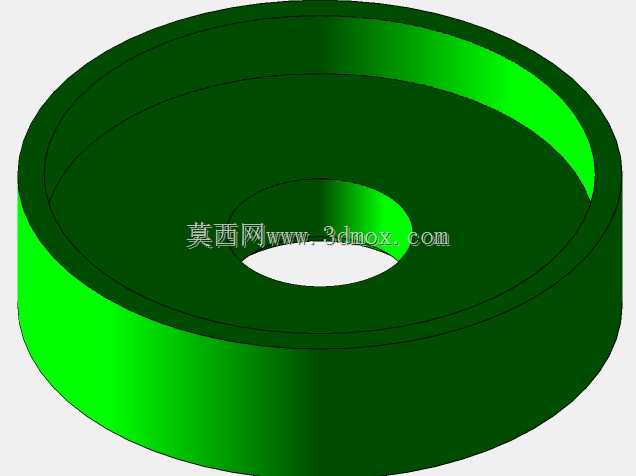

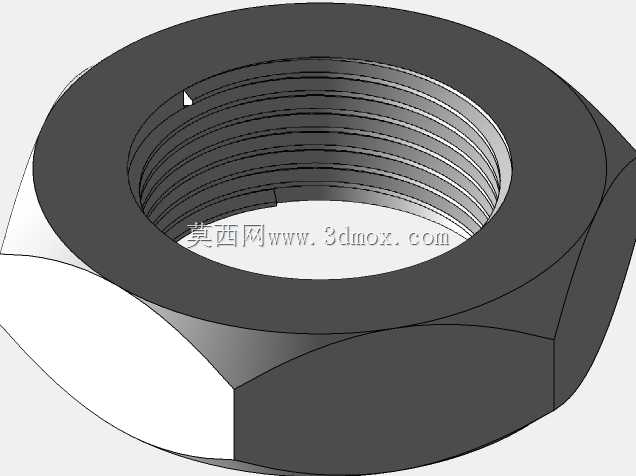

这类插装式安全阀多用于中小流量的液压回路、小型气动管路以及低压流体输送系统中,核心作用是在系统压力超过预设阈值时自动开启泄流,避免管路、泵体或执行元件因超压出现密封损坏、结构爆裂等故障,在小型液压站、工程机械辅助油路、实验室流体管路、家用净水承压管路等场景都有广泛适配空间。从结构设计来看,该阀采用直动式锥阀芯密封结构,相比滑阀式结构密封性能更优,泄漏量控制表现更好,适合对保压精度有一定要求的回路;阀体主体采用圆柱形插装设计,外部设置多道密封槽位,安装时直接嵌入对应阀块或管路接头的安装孔内,通过底部外螺纹实现轴向锁紧固定,不需要额外的法兰安装支架,整体占用安装空间极小,适合集成度较高的阀组设计。阀体中部开设的径向通油孔为泄流通道,当入口压力作用在阀芯底部的承压面上,压力产生的推力超过顶部弹簧的预紧力时,阀芯向上抬升,介质即可通过径向孔流入泄流腔完成泄压,压力回落至设定值以下时弹簧推动阀芯复位,切断泄流通路,整个动作响应速度快,压力超调量小。设计过程中需要重点匹配弹簧刚度与阀芯承压面积的对应关系,不同的开启压力等级需要更换不同刚度的调压弹簧,顶部的调压螺母结构可以在小范围内微调开启压力,满足现场调试的实际需求。外形上整体为细长圆柱结构,最大外径处适配常规10mm通径的插装安装孔,总长度控制在80mm以内,安装时需要预留顶部调压操作的空间,底部入口端的外螺纹为标准细牙螺纹,可直接对接同规格的管路接头,不需要额外加工过渡连接件。建模过程中对阀芯与阀套的配合面做了公差适配设计,配合间隙控制在0.008-0.012mm之间,既保证阀芯动作顺畅无卡滞,又能将内泄漏量控制在允许范围内;阀体外部的金属镀层结构做了等厚处理,模拟实际零件的表面处理工艺,密封槽的尺寸按照O型圈的安装标准设计,槽宽、槽深以及倒角参数都符合密封件的安装要求,避免安装时切圈导致的密封失效问题。这类阀的安装边界需要注意,插装孔的加工粗糙度要达到Ra1.6以下,孔的圆柱度公差控制在0.01mm以内,否则容易出现密封失效或者阀芯卡滞的问题,同时泄流口需要保证回油通畅,避免背压过高影响阀的正常开启压力。
