50mm圆盘式特斯拉涡轮流体做功装置

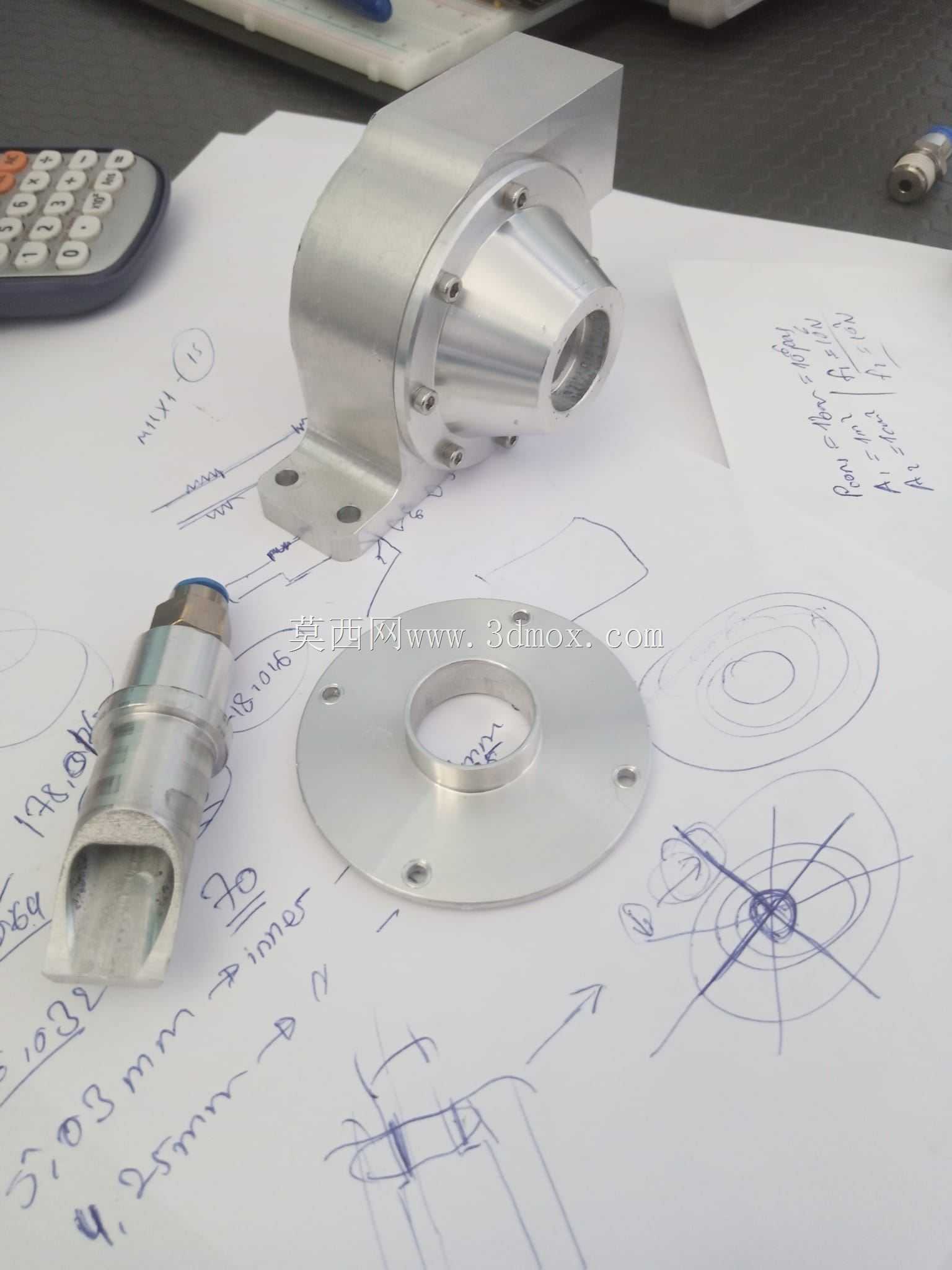

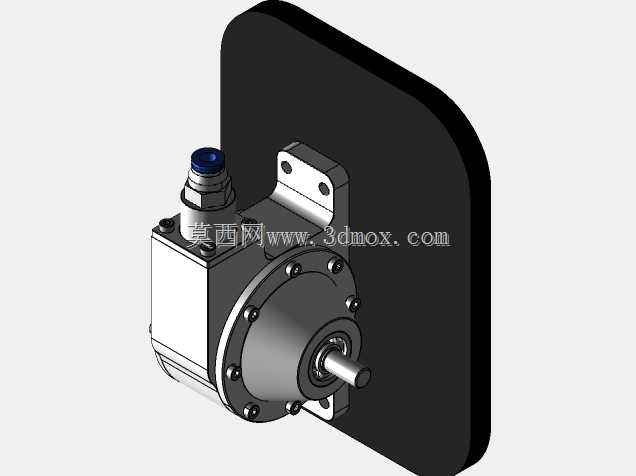

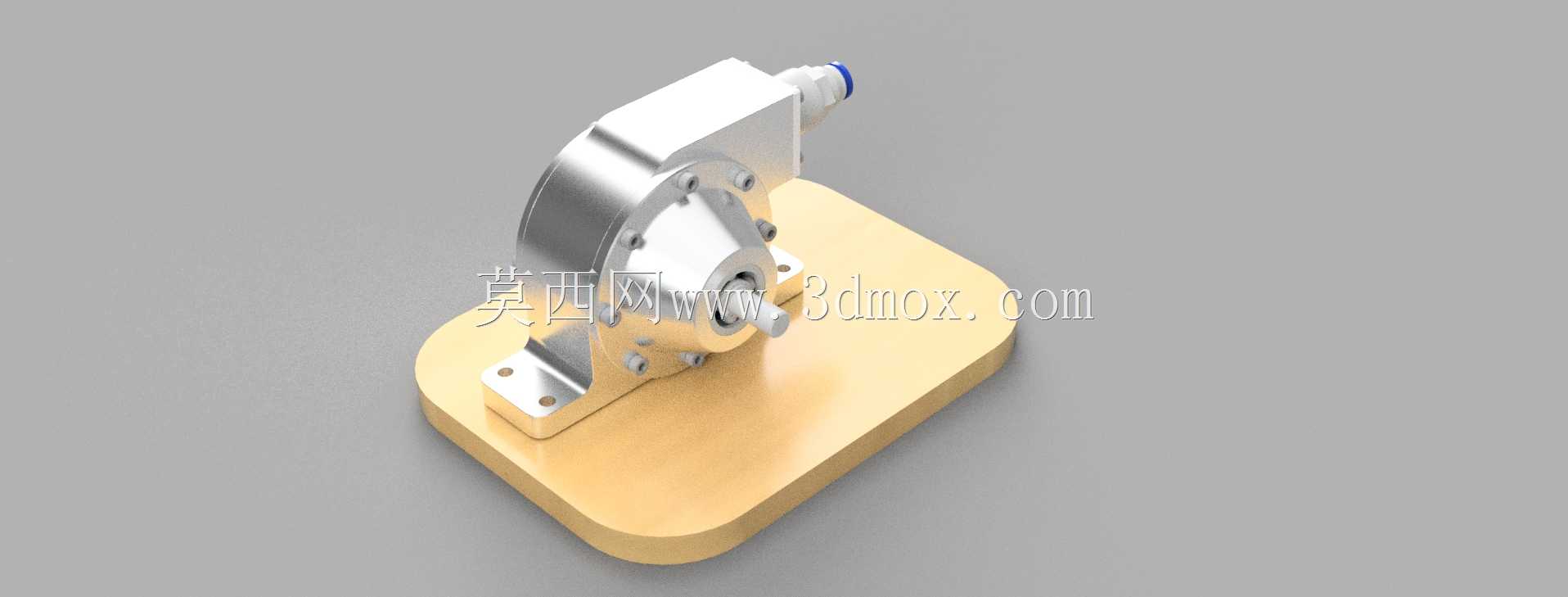

这套圆盘式流体做功装置，核心采用特斯拉涡轮的无叶片工作原理，和传统带叶涡轮依靠流体冲击叶片传递扭矩的逻辑完全不同，它依靠流体边界层的粘性剪切效应带动转子转动，没有传统叶片的冲击损耗与叶尖间隙泄漏问题，在小功率流体能量回收、低压差工况驱动场景下有独特的应用优势。整套装置包含涡轮主体壳体、圆盘转子组件、前端安装法兰、流体接入接头几个核心部分，主体壳体采用铝合金一体铣削成型，表面做硬质阳极氧化处理，既保证壳体的结构强度，也能耐受常见流体介质的轻微腐蚀，壳体侧面预留带安装支耳的固定结构，支耳上开有两个定位安装孔，可直接通过螺栓固定在安装基座上，安装时不需要额外设计复杂的转接支架。核心转子部分采用多片平行堆叠的50mm直径圆盘，圆盘之间保持均匀的微小间隙，这个间隙尺寸是设计核心，间隙过大会导致流体边界层无法有效带动圆盘转动，做功效率骤降，间隙过小则会增大圆盘之间的流体摩擦阻力，反而提升无用功耗，设计时根据目标工况的流体粘度、进出口压差做了匹配调整，保证流体进入转子腔后能在圆盘表面形成稳定的边界层，逐层带动所有圆盘同步转动，最终通过中心输出轴传递扭矩。前端的安装法兰采用独立分体式设计，通过周向均布的螺栓和涡轮主体壳体连接，法兰和壳体之间设置密封槽，安装时搭配O型密封圈即可实现转子腔的静密封，避免流体从连接面泄漏，法兰中心预留轴孔，输出轴从该孔穿出，孔内可适配安装微型轴承与轴封，保证转动顺畅的同时避免流体沿轴向外漏。配套的流体接入接头采用标准外螺纹接口，可直接对接常用的流体管路，不需要额外做接头转接，接头内部做导流结构，引导流体沿圆盘切线方向进入转子腔，让流体进入腔体后能顺着圆盘间隙形成稳定的螺旋流动路径，最大化利用流体的粘性剪切力带动转子转动。这类涡轮装置常应用在小功率余热余压回收场景，比如小型蒸汽系统的低压蒸汽能量回收、压缩空气系统的余压驱动，也可作为小型流体实验平台的做功部件，用来验证边界层流动的做功效率，相比传统带叶涡轮，它的结构更简单，加工难度更低，没有复杂的叶片曲面加工需求，普通三轴数控铣床即可完成所有金属部件的加工，后期维护也更简便，不存在叶片磨损、叶根断裂这类传统涡轮的常见故障，对流体介质的清洁度要求也更低，少量微小杂质不会像冲击叶片那样造成部件损坏，只要杂质尺寸不超过圆盘间隙即可正常工作。整套结构的安装边界紧凑，主体最大外径不超过80mm，轴向总长度控制在120mm以内，可适配狭小空间内的安装需求，输出轴的轴径做了标准化设计，可直接搭配微型联轴器连接负载，不需要额外做轴径转接。
