特斯拉涡轮机结构设计三维数模

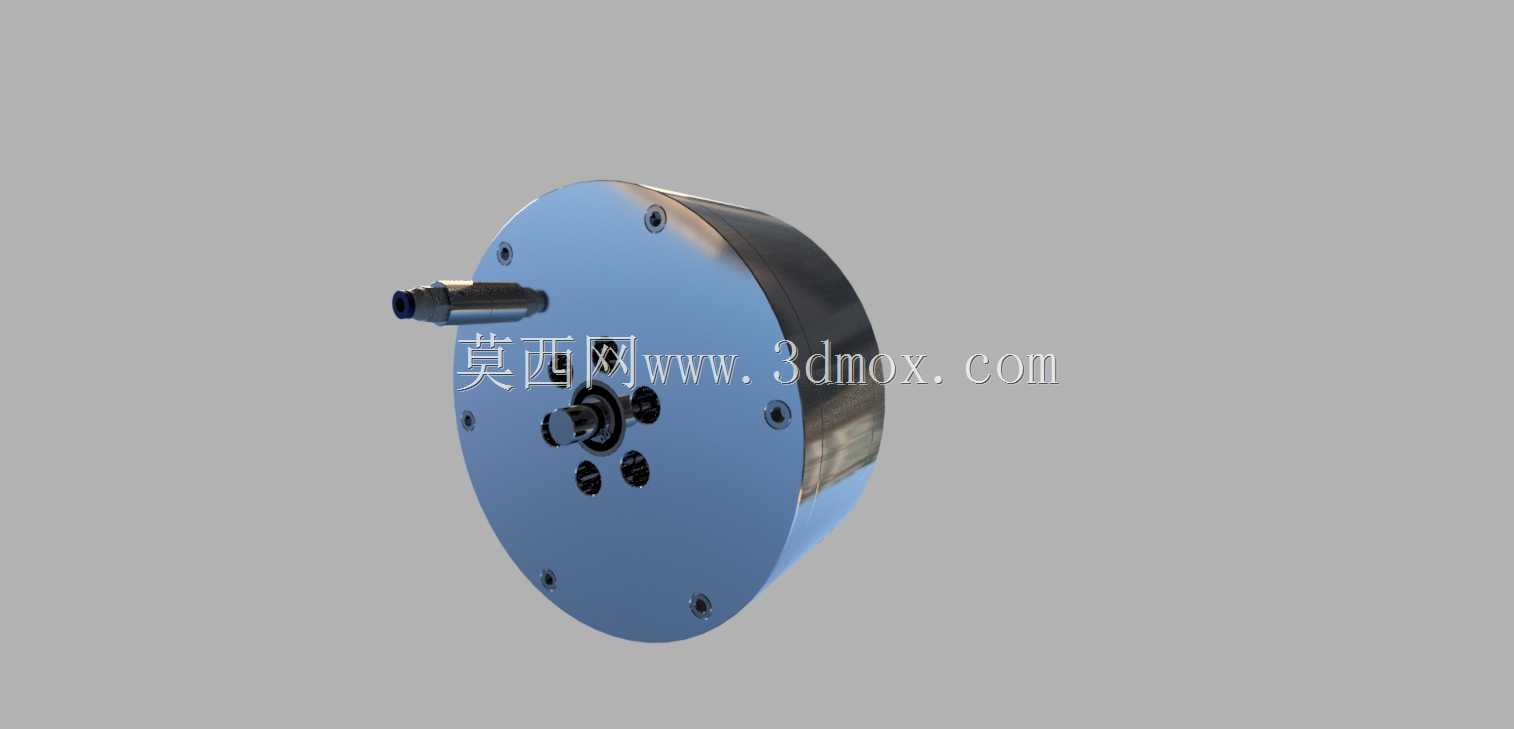

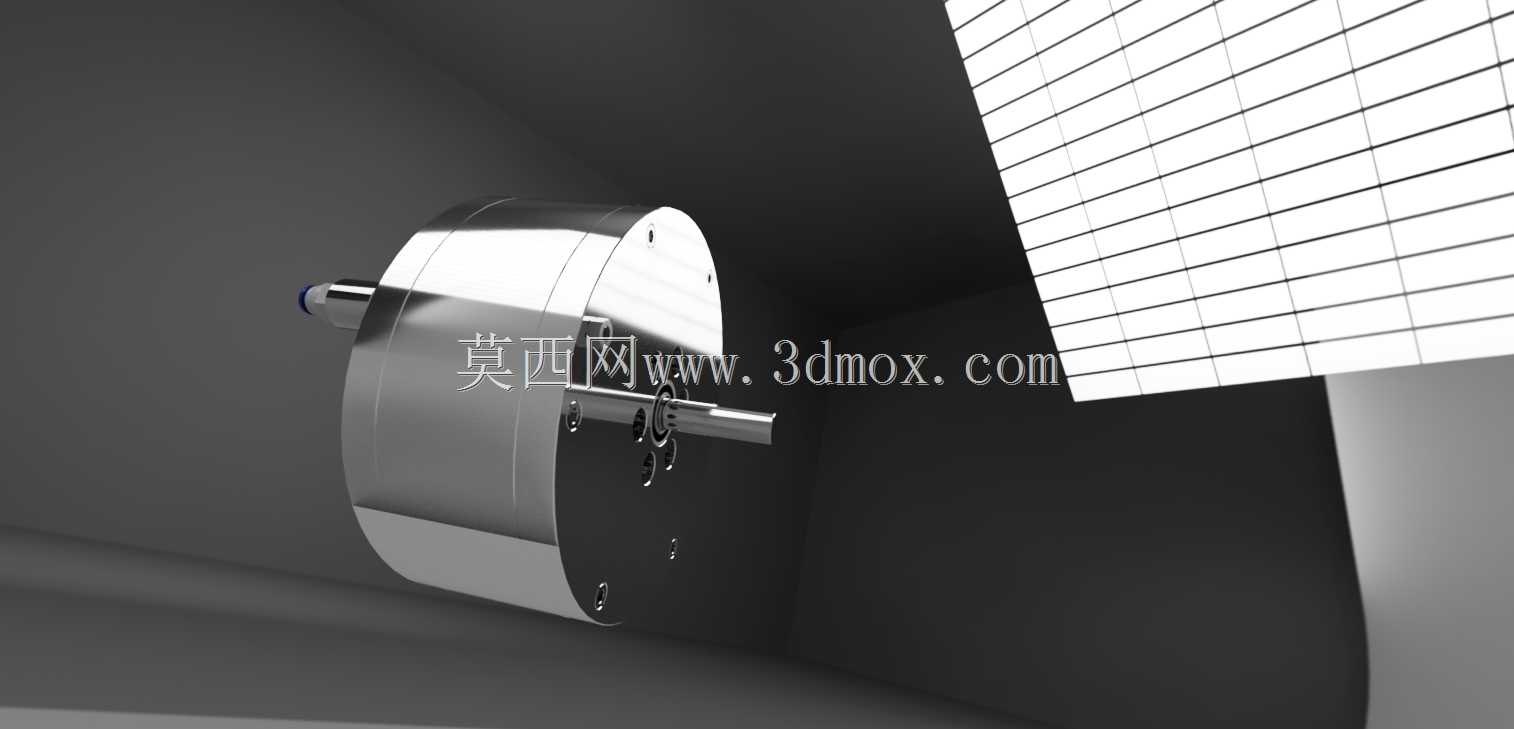

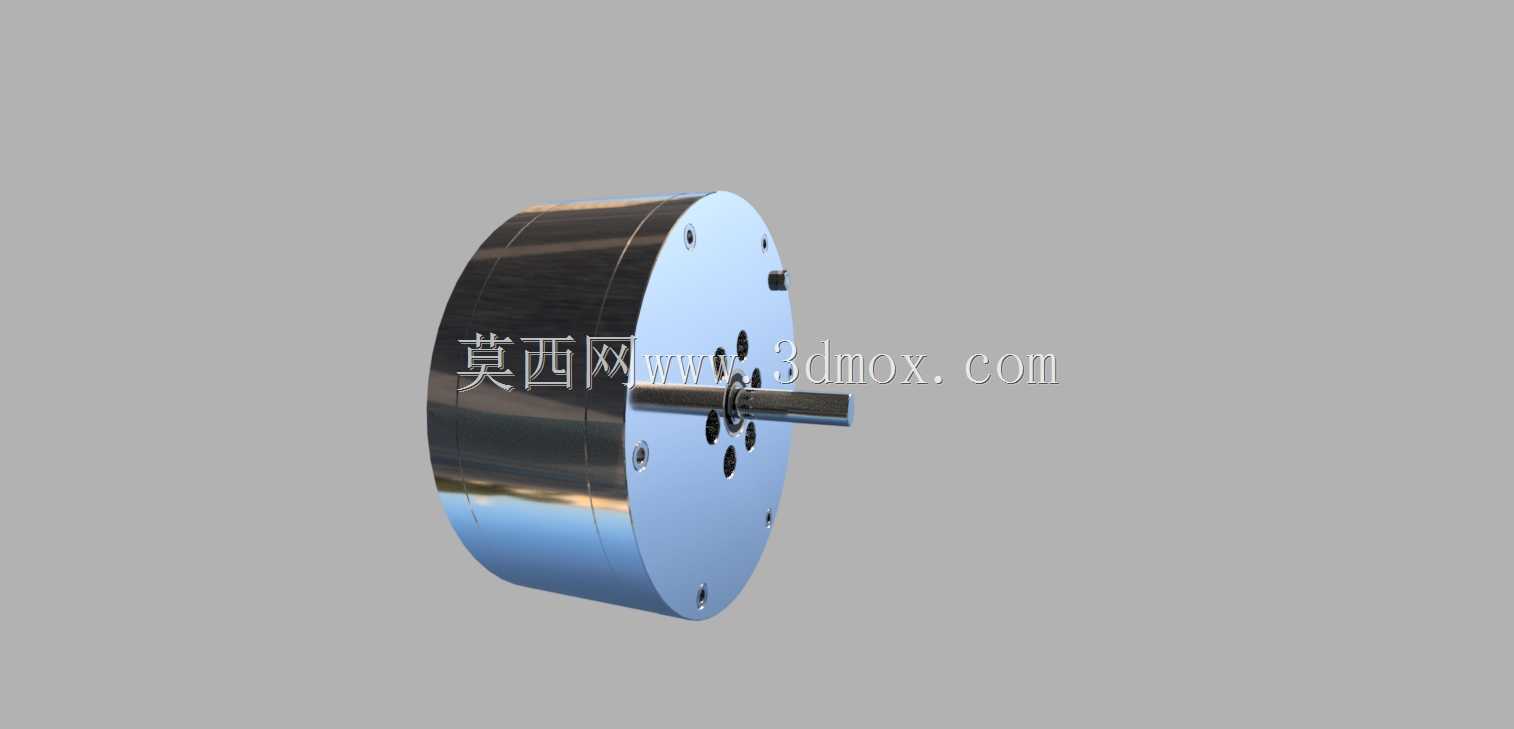

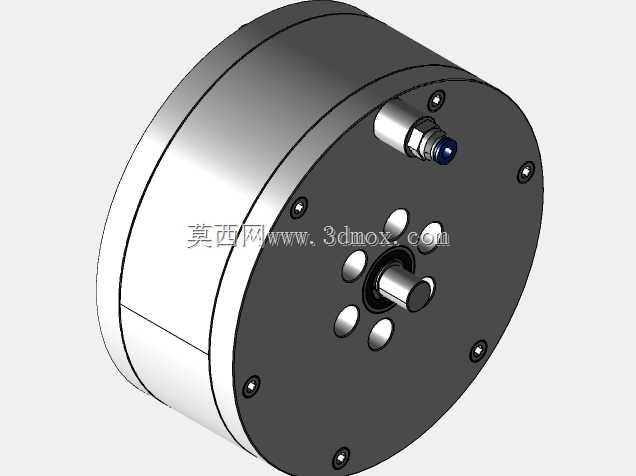

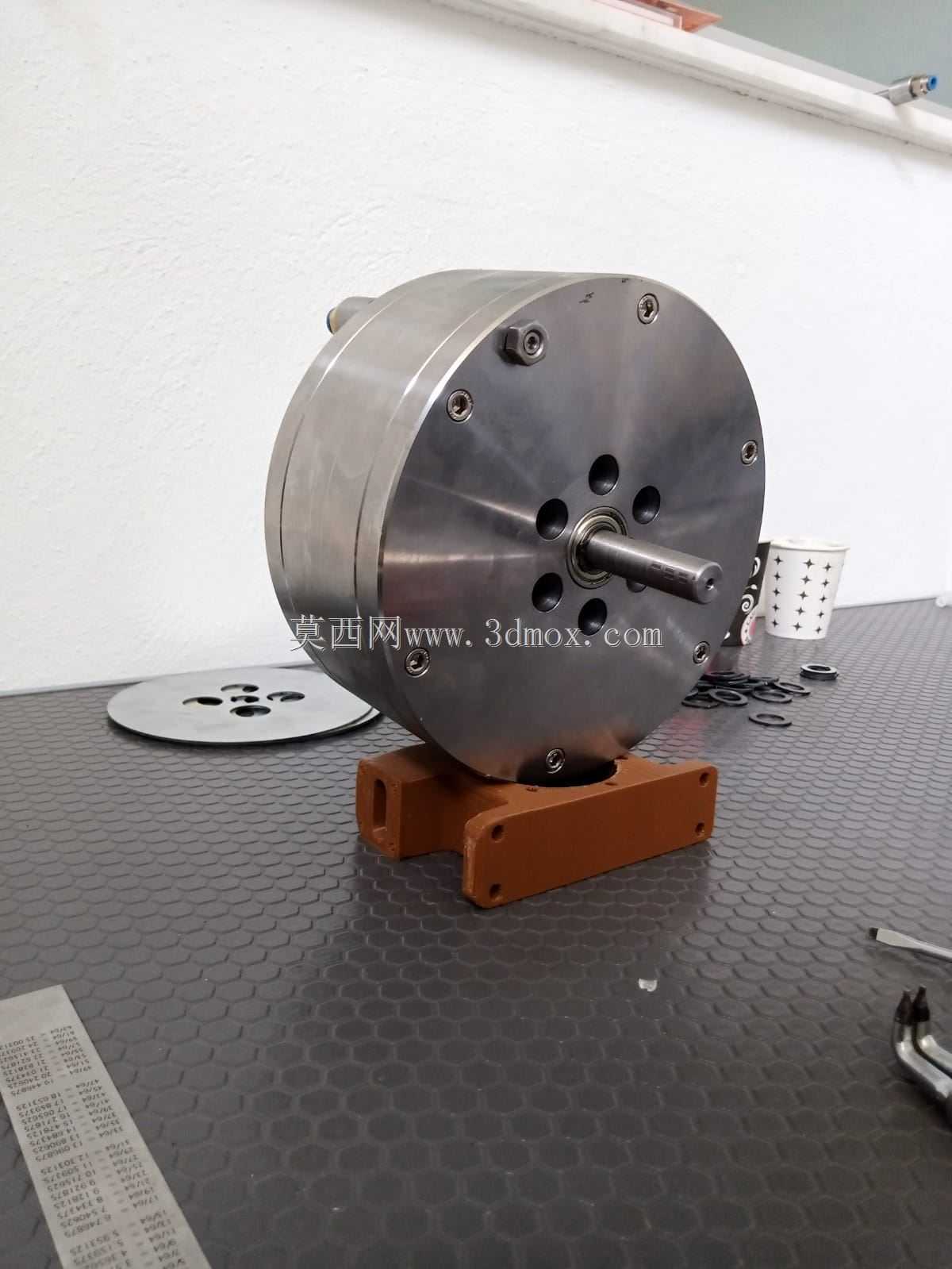

这款特斯拉涡轮机的三维结构，完全围绕无叶片流体剪切做功的核心原理搭建，区别于传统带叶片涡轮依靠工质冲击叶片获取扭矩的结构，整体采用多组平行光滑圆盘同轴堆叠的核心构型，工质从壳体切向入口进入后，会在圆盘间隙内依靠粘性力带动圆盘旋转，最终从中心轴端的排气通道排出，这种结构从根源上避免了传统涡轮叶片受工质冲蚀、气蚀损坏的问题，在小功率动力输出、低压差工质能量回收场景下有独特的应用优势。从实际工程应用角度看，这类涡轮机可适配低压蒸汽、压缩空气甚至多相混合工质的能量回收场景，比如工业余热管网的末端压差发电、小型分布式动力单元的动力输出，或是教学演示场景下的流体原理展示装置，由于没有复杂的叶片曲面加工需求，整体加工难度远低于同功率等级的传统叶片式涡轮，对小型加工车间的生产适配性更强。设计过程中首先确定了圆盘的直径与间隙匹配关系，圆盘间隙控制在0.5-1mm区间，根据工质粘度调整间隙值，保证工质在圆盘间形成稳定的边界层流动，避免出现湍流耗散导致的效率下降；壳体采用圆柱形密封结构，切向入口的流道做了圆弧过渡处理，减少工质进入腔体时的局部阻力损失，端盖与主轴之间采用接触式密封结构，防止工质从轴端泄漏影响输出效率。安装边界方面，整体采用卧式安装结构，主轴两端伸出壳体的轴段做了标准轴径设计，可直接匹配联轴器连接负载端，壳体底部预留了安装固定的法兰孔位，可直接固定在安装基座上，不需要额外设计定制安装支架；整体轴向尺寸紧凑，径向尺寸根据输出功率等级匹配，小功率型号的径向尺寸可控制在150mm以内，适配狭小安装空间的动力单元布置需求。结构细节上，圆盘组通过轴肩与锁紧螺母固定在主轴上，每片圆盘之间采用等厚度垫片保证间隙均匀，避免运行过程中圆盘偏摆导致的间隙变化；壳体与端盖之间采用止口定位加密封垫的密封形式，保证腔体内部的压力稳定，排气口设置在端盖中心位置，与主轴同轴布置，排出的工质可直接连接后续的管路回收系统，不需要额外做流道转向设计。这类无叶片涡轮的结构特性，决定了它在小功率、高转速工况下的运行稳定性更好，没有叶片结构带来的动平衡调校难题，只要保证圆盘组的同轴度与平面度，整机运行时的振动水平远低于同功率的传统涡轮设备，后期维护也仅需要检查密封件的磨损情况，不需要对叶片做探伤、修复等复杂维护工序，适配长期连续运行的分布式动力场景。
