空气驱动磁电转换动力装置结构设计

这款气动磁电转换装置的结构设计，核心围绕压缩空气能到电能的转换逻辑搭建，在小型分布式供能、便携应急电源、教学实验演示场景中具备明确的适配性。从实际使用场景来看，这类装置可适配无外接电网的野外小型监测设备供电、低功耗传感节点持续供能，也可作为机械原理教学的具象演示载体，直观展示气动驱动与电磁感应的耦合过程。

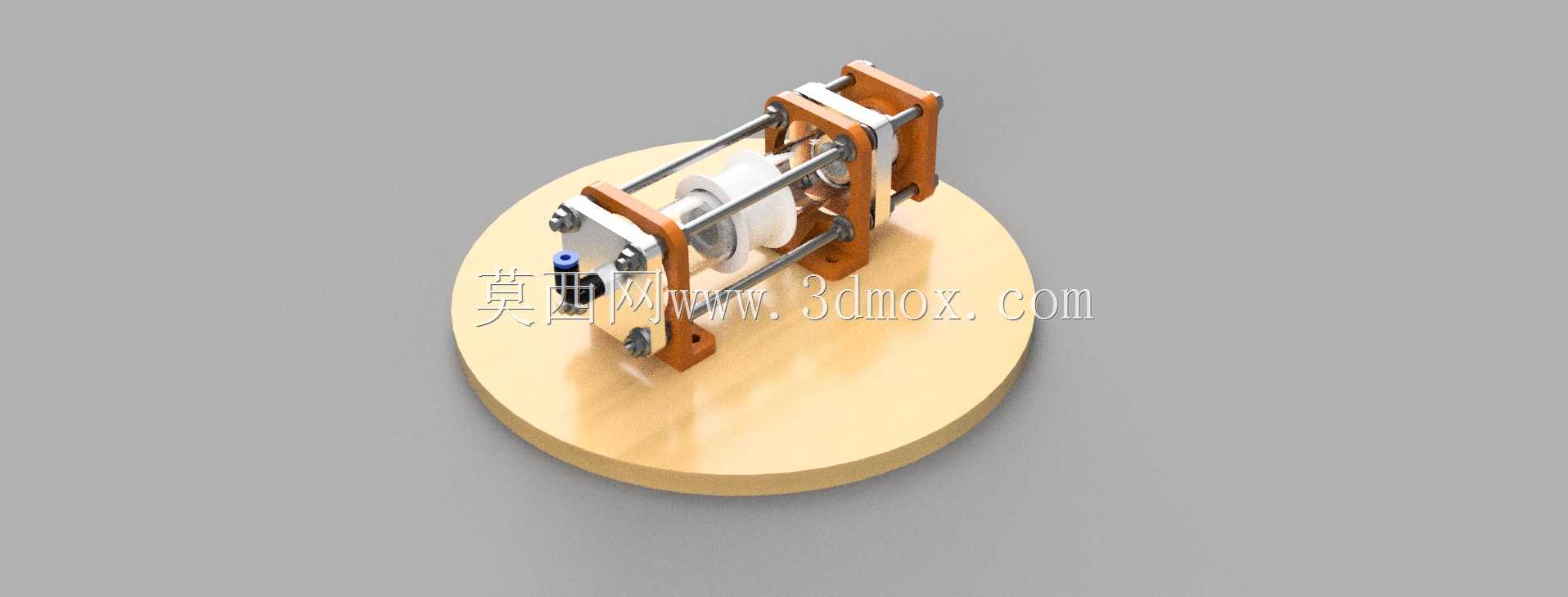

整体结构采用对称式双导杆布局，核心运动组件沿导杆做线性往复运动，导杆两端通过橙色绝缘支架固定在圆形安装基座上，基座预留了均匀的安装孔位，可直接通过螺栓固定在实验台架或设备安装面，安装边界清晰，基座直径控制在常规小型实验装置的适配范围内，整体高度不超过单轴线性运动机构的常规尺寸，不会占用过多安装空间。

设计思路上，没有采用传统内燃机的曲柄连杆回转结构，而是直接通过压缩空气驱动中间的永磁体组件做线性往复切割磁感线运动，省去了回转运动转直线运动的传动环节，减少了传动过程中的能量损耗，同时降低了结构复杂度，减少了易损传动部件的数量。中间的线圈绕组采用骨架式封装，固定在两组导杆的中间位置，永磁体组件通过线性轴承与导杆配合，运动过程中摩擦阻力小，往复运动的同轴度有导杆结构做保障，不会出现偏磨卡滞的问题。

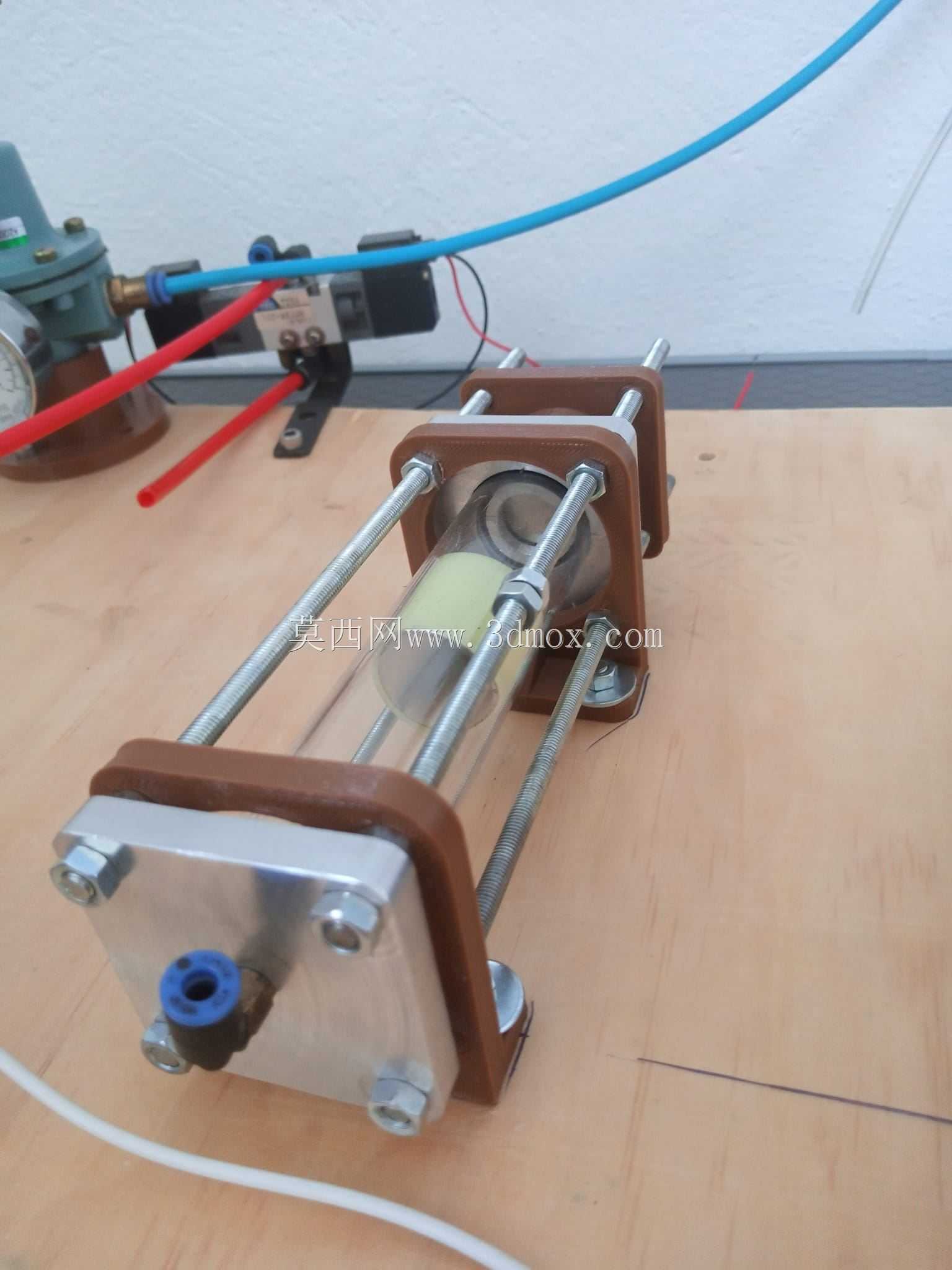

端部的进气接口采用标准快插式结构，可直接对接常规气动管路的压缩空气气源，无需额外定制转接接头，进气端设置了气流导向结构，可将压缩空气的动能平稳作用在运动组件端面上，避免气流直接冲击造成的运动抖动。两侧的支架采用绝缘材质加工，既可以固定导杆两端的位置，也能避免线圈绕组与金属基座之间出现导电问题，保障电磁转换过程的稳定性。

从结构细节来看，运动组件的配重经过对称设计，往复运动过程中整体动平衡表现较好，运行时的振动幅度控制在较低水平，不需要额外做厚重的减震基座即可稳定运行。线圈的引出线从支架侧面的预留线槽引出，不会与运动部件发生干涉，布线路径规整，后期接线维护时不需要拆解核心运动结构。这类线性运动的磁电转换结构，相比传统回转式发电结构，在低转速、小功率的气动供能场景下，能量转换效率更有优势，同时结构零件数量少，加工装配难度低，普通机加工条件即可完成所有零件的加工制作，适合小批量定制或教学实验场景下的自主搭建。
