空气发动机空气输入单元结构设计

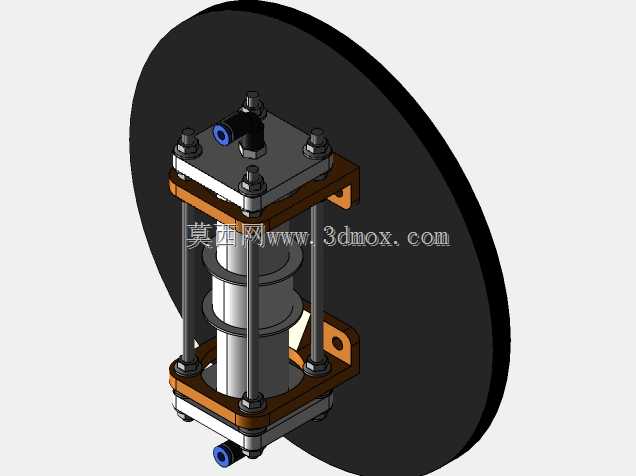

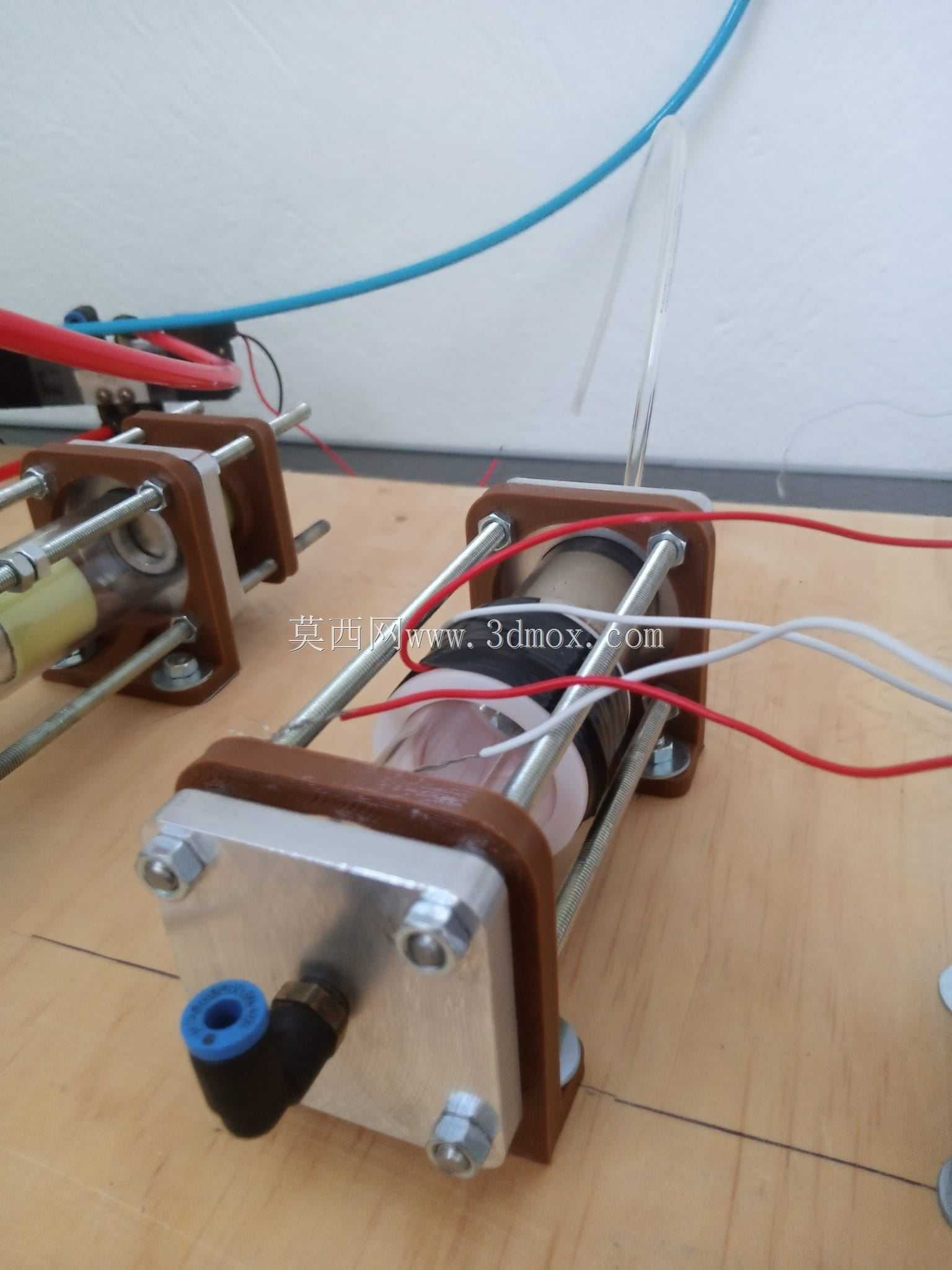

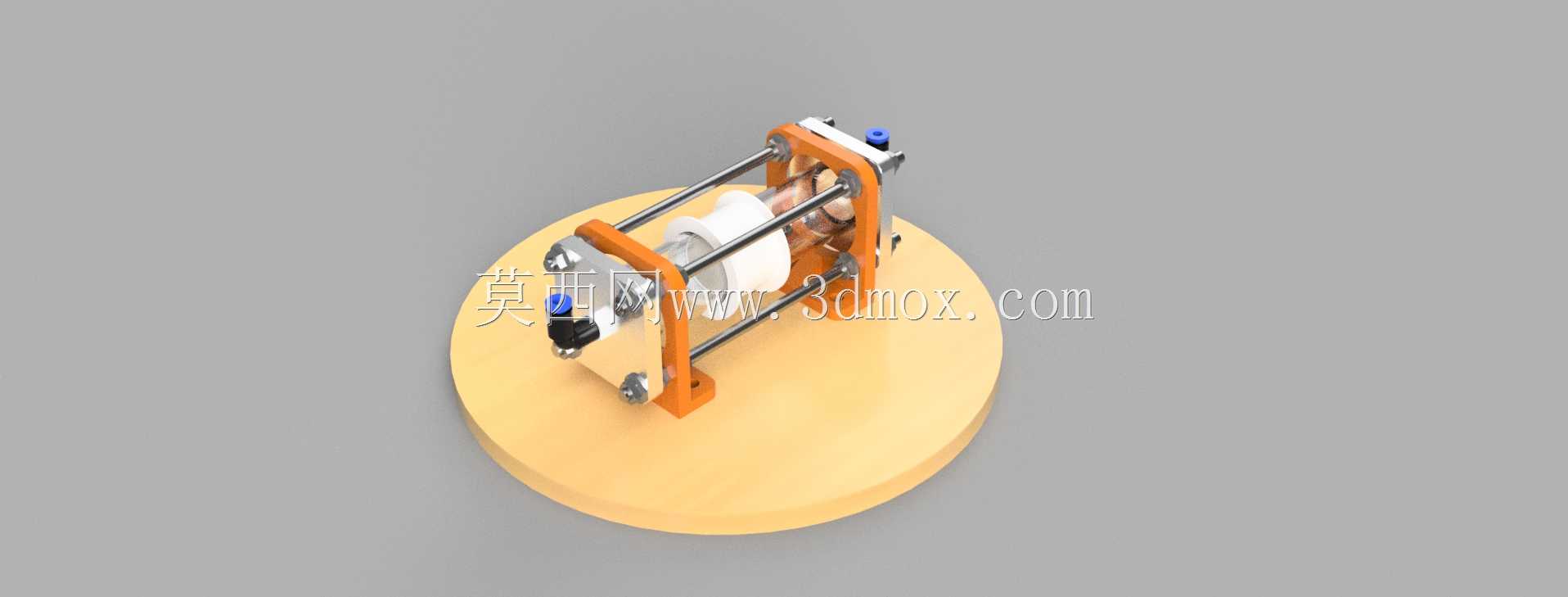

在小型气动动力系统的配套选型与结构验证环节，空气输入单元作为空气发动机的前端核心供气组件，直接决定了动力输出的稳定性与响应效率，这类结构常应用在教学演示类动力装置、小型低压气动试验台、非燃油类便携动力模组场景中，适配对排放有严格要求的室内演示、密闭空间试验工况。从结构设计逻辑来看，该单元采用双导杆支撑的框架式布局，两侧橙色安装支架通过两根平行金属导杆连接形成刚性承载基体，将阀芯组件、电磁驱动模块、密封缸套等核心零件同轴固定在框架中心位置，这种布局既保证了供气通路的同轴度要求，也能在设备运行时抵消阀芯往复动作产生的径向偏载，减少密封件的偏磨损耗。安装边界方面，整体结构采用圆形底座作为承载基准，底座预留的安装孔位可直接固定在试验台架或发动机主体的进气端法兰上，整体径向尺寸控制在适配小排量空气发动机的进气接口范围内，轴向长度预留了阀芯往复运动的安全行程余量，不会和周边的点火模拟模块、动力输出曲柄组件产生运动干涉。功能特性上，该单元集成了气流通断控制、进气流量调节、电磁驱动启闭三个核心功能，内置的磁铁组件配合电磁线圈可实现进气阀的快速响应启闭，缸套内壁做了低粗糙度处理来降低阀芯滑动阻力，两端的密封结构采用阶梯式密封设计，能在低压供气工况下保持稳定的密封性能，避免气压泄漏导致的动力输出不足问题。设计过程中优先考虑了组件的拆装维护性，所有连接部位采用标准紧固件固定，不需要专用工装即可完成阀芯、密封件的更换，支架上预留的走线槽可将电磁模块的控制线规整收纳，避免运行过程中线路剐蹭运动部件。从实际应用角度，这类空气输入单元不需要复杂的附属供油管路，仅需连接对应压力的压缩空气气源即可工作，结构上没有冗余的复杂传动件，故障率远低于传统燃油发动机的进气配气机构，很适合作为教学场景下展示气动发动机工作原理的实物演示结构，也能作为小型气动发电机的前端进气模块，为后续动力转换单元提供稳定可控的压缩空气输入。
