木骨架固定翼无人飞行器结构设计

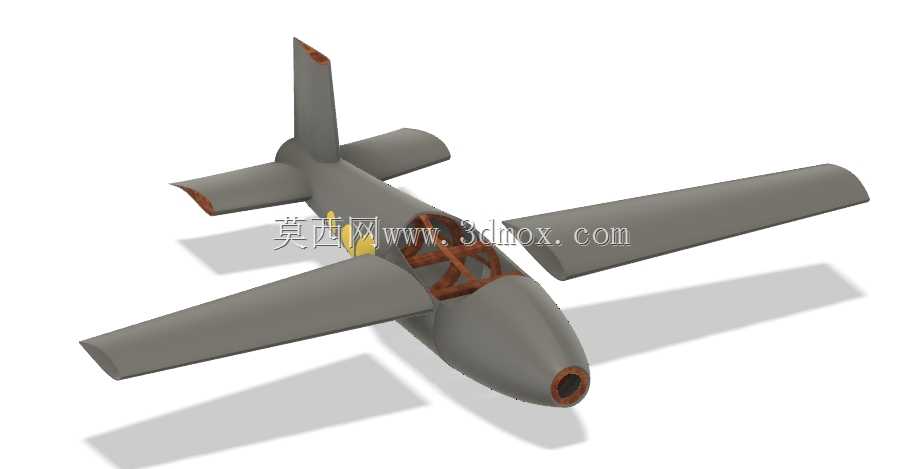

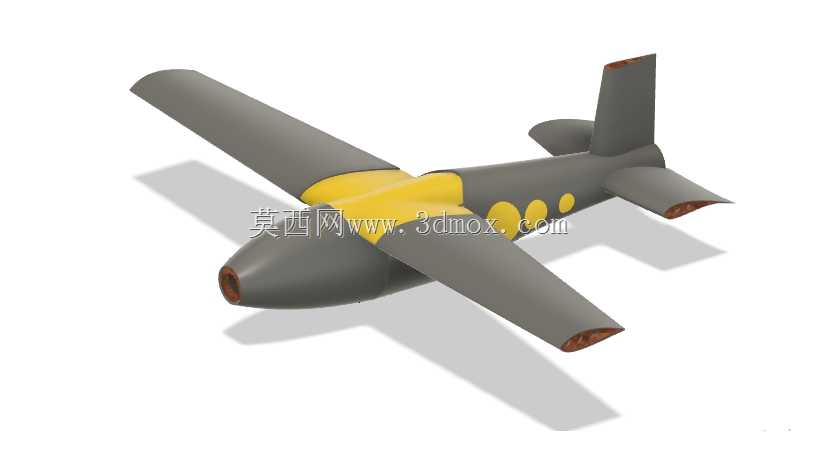

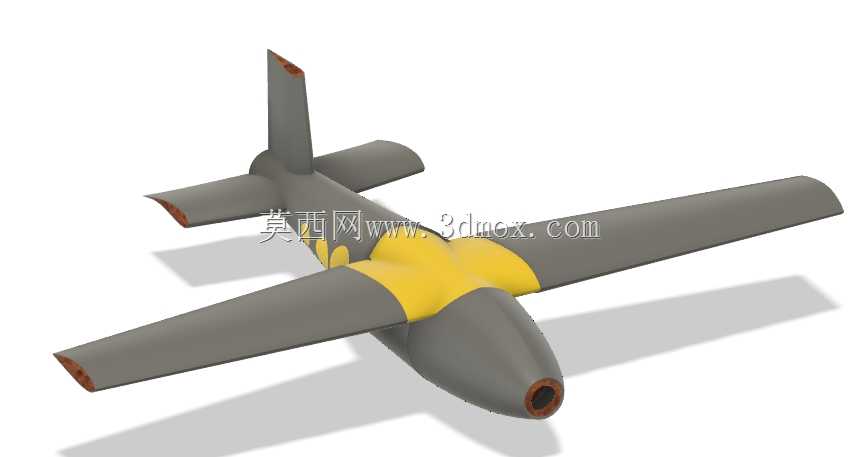

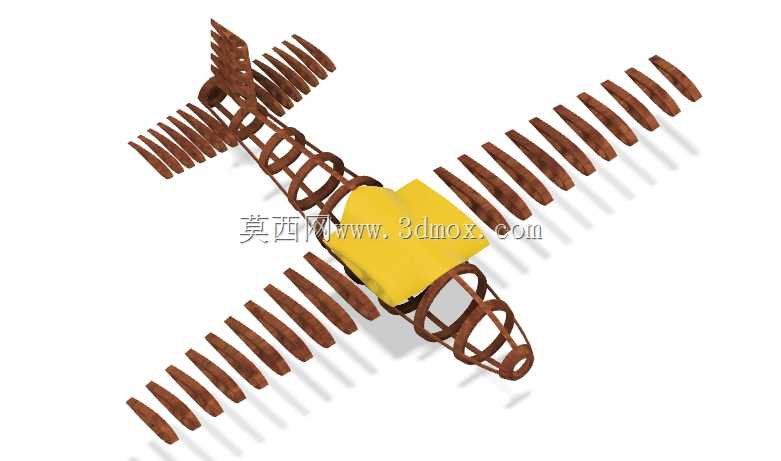

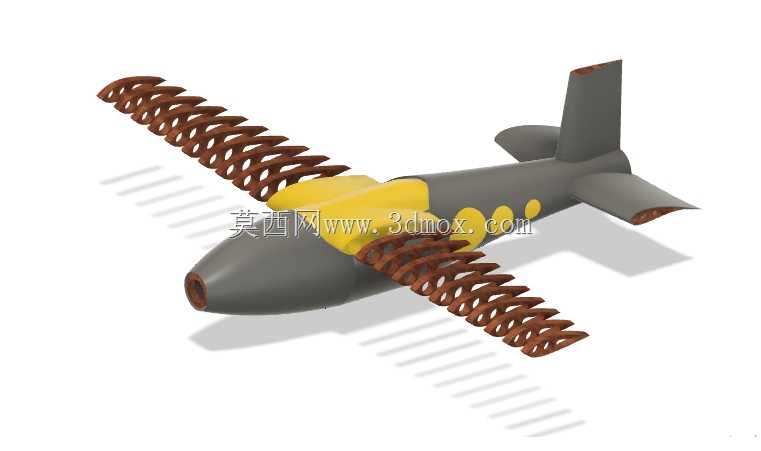

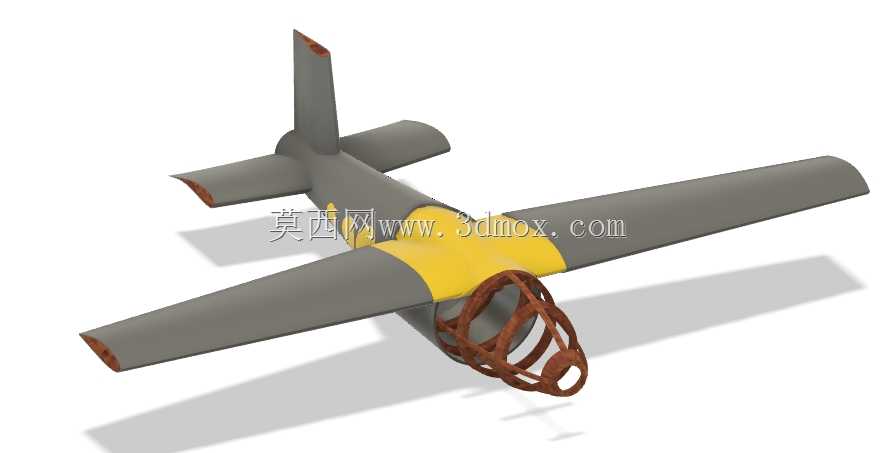

这款木骨架固定翼无人机体的设计，核心围绕低空低速作业场景的轻量化需求展开，适配农林植保作业前期的航测踏勘、小范围区域地形测绘、轻载荷应急物资投送等实际使用场景，整体结构采用常规上单翼布局搭配后三点式起落架预留位，兼顾低速飞行的升阻比特性与简易场地起降的稳定性。从设计思路来看，机体主承力骨架选用轻质木材搭建，核心受力段做层板叠层加强处理，机翼与机身的连接位预留快拆接口，既满足日常运输拆解的便携性，也能保证飞行过程中翼根处的弯矩传递可靠性，机身中段预留的设备舱空间，可直接适配主流的飞控模块、动力电池、信号接收机与小型任务载荷，无需对主骨架做二次切削修改，降低非专业场景下的组装调试门槛。外形尺寸上，整机翼展控制在1.2米量级，机身总长0.8米左右，机身最大截面直径0.12米，机翼采用平凸翼型，相对厚度12%，安装角设置为2度，既保证低速巡航阶段的升力系数，也能避免大迎角状态下的过早失速；尾翼组采用常规垂尾加平尾的布局，平尾安装角可通过调节连杆做小范围微调，适配不同载荷下的整机重心偏移，垂尾后缘预留舵面安装槽，直接匹配标准规格的微型舵机安装位，无需额外设计转接支架。安装边界方面，机身内部的设备舱做了分层设计，上层布置飞控与GPS模块，下层放置动力电池，重心位置严格控制在机翼弦长30%的最优区间内，机翼内部的翼肋做等间距排布，翼梁采用上下缘条加腹板的木结构形式，前缘处做轻木填充整形，保证蒙皮铺设后的气动外形连续性，发动机安装位设置在机头段，预留了不同规格微型动力组的安装孔位，可根据实际作业的载荷需求，搭配两叶或者三叶螺旋桨，尾段的起落架安装位预留了钢丝起落架的插接孔，无需额外粘接固定，方便炸损后的快速更换。整体结构没有采用复杂的曲面异形设计，所有木构件均可通过激光切割加工成型，普通爱好者也可按照装配定位槽完成整机组装，气动外形经过低速风洞特性校验，巡航状态下的纵向静稳定裕度控制在10%左右，既不会因为稳定性过强导致操纵迟钝，也不会因为静稳定不足增加飞控的调试难度，适配日常民用场景下的各类低空作业需求，木骨架的结构形式也能大幅降低坠损后的维修成本，损坏的构件可单独切割替换，无需整体更换机身段。
