RC爱好者用简易固定翼航模机体结构

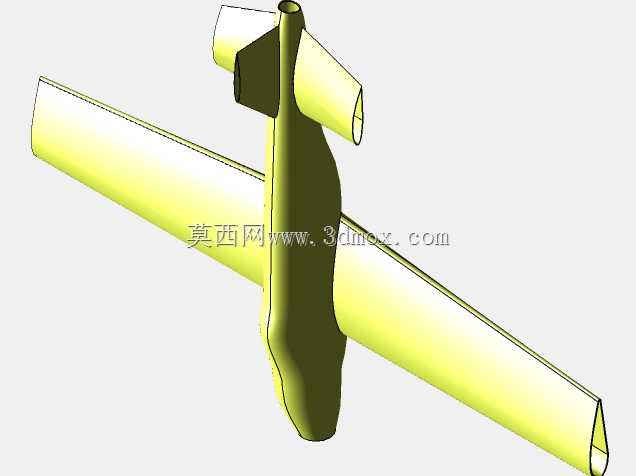

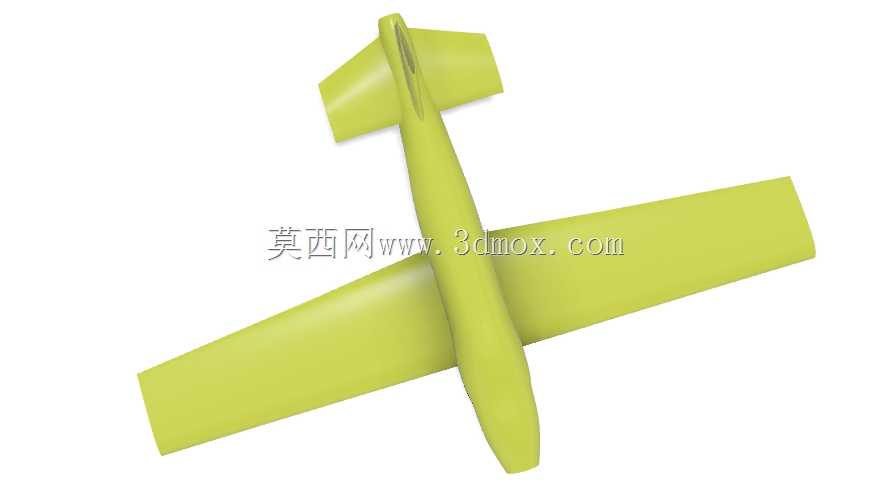

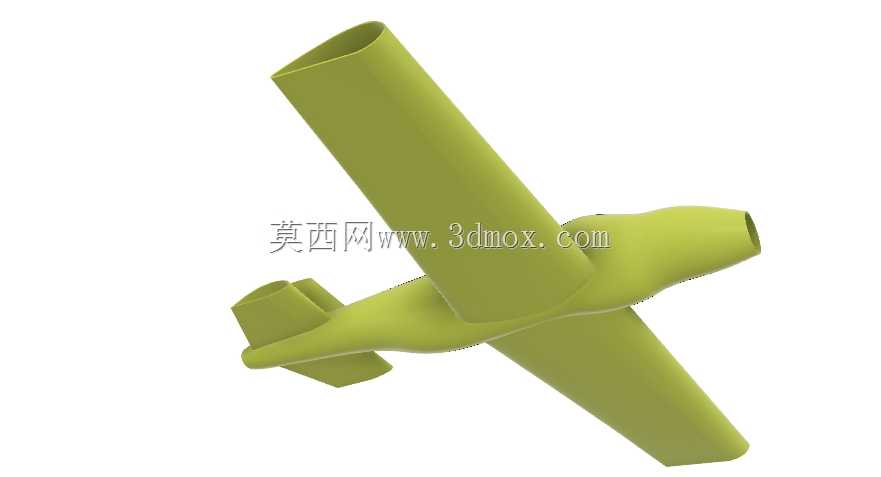

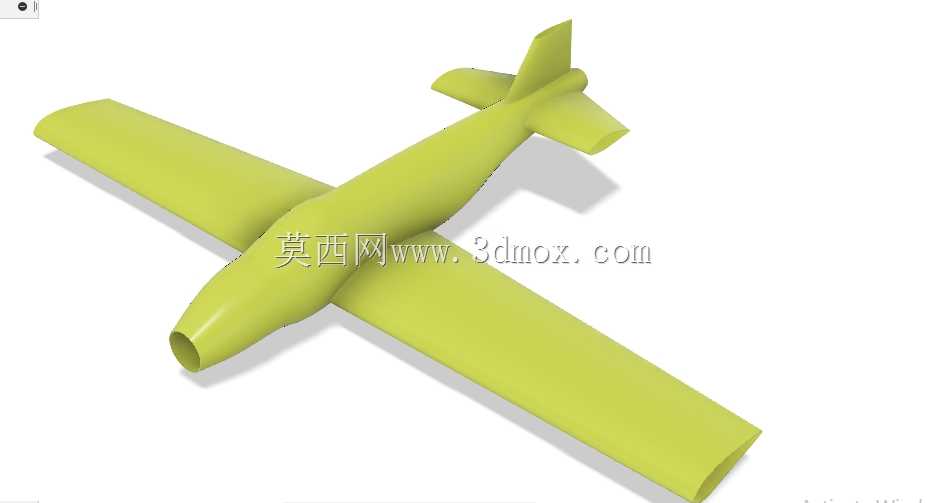

这款固定翼航模机体结构，主要面向RC航空模型爱好者的日常飞行、改装练习场景使用，可作为入门级航模的基础承载结构，适配小排量电动动力系统或微型油动动力单元的安装需求。从结构设计逻辑来看，整体采用上单翼常规布局，机身主体为流线型回转体结构，机头位置预留动力安装舱段，可适配桨叶直径在150mm以内的动力组，进气口与机身内部走线通道一体化设计，能减少飞行过程中的气动阻力，同时为动力线路、舵机走线提供规整的内部空间，避免飞行过程中线材晃动干扰舵面动作。机翼采用平直翼型设计，翼展与机身长度比例控制在1.6:1左右，低速飞行状态下能提供充足升力，适合新手练习起降操作，机翼与机身的连接位置预留标准插接接口，无需额外复杂紧固件即可完成快速拆装，方便外出携带时拆分收纳，减少运输过程中的结构磕碰损伤。尾翼部分采用常规平尾加垂尾的布局，垂尾高度与机身最大直径比例为1.2:1，能保证飞行过程中的航向稳定性，平尾安装位置与机翼处于同一水平基准面，舵面偏转角度预留正负25度的活动空间，可满足常规特技动作的操纵需求。整体结构的安装边界充分考虑入门爱好者的加工能力，所有曲面过渡均采用大曲率顺滑设计，无尖锐应力集中点，既可以通过3D打印直接制作实体样机，也可作为泡沫切割、轻木蒙皮制作的结构参考基准。机身内部从机头到机尾依次划分动力舱、设备舱、电池舱三个功能段，设备舱可容纳标准尺寸的航模接收机、舵机控制单元，电池舱位置靠近整机重心点，方便调整不同重量电池时快速配平，无需额外增加配重块即可达到理想的重心位置，减少飞行过程中的不必要负载。机翼的翼型采用平凸翼型设计，在低速飞行时失速速度较低，即使操作失误进入失速状态也能较快改出，降低新手练习时的炸机概率，机翼后缘预留副翼舵面的安装槽位，可适配标准尺寸的微型舵机直连驱动，减少传动连杆的虚位问题，提升操纵响应精度。
