PVC皮带水平输送设备结构设计

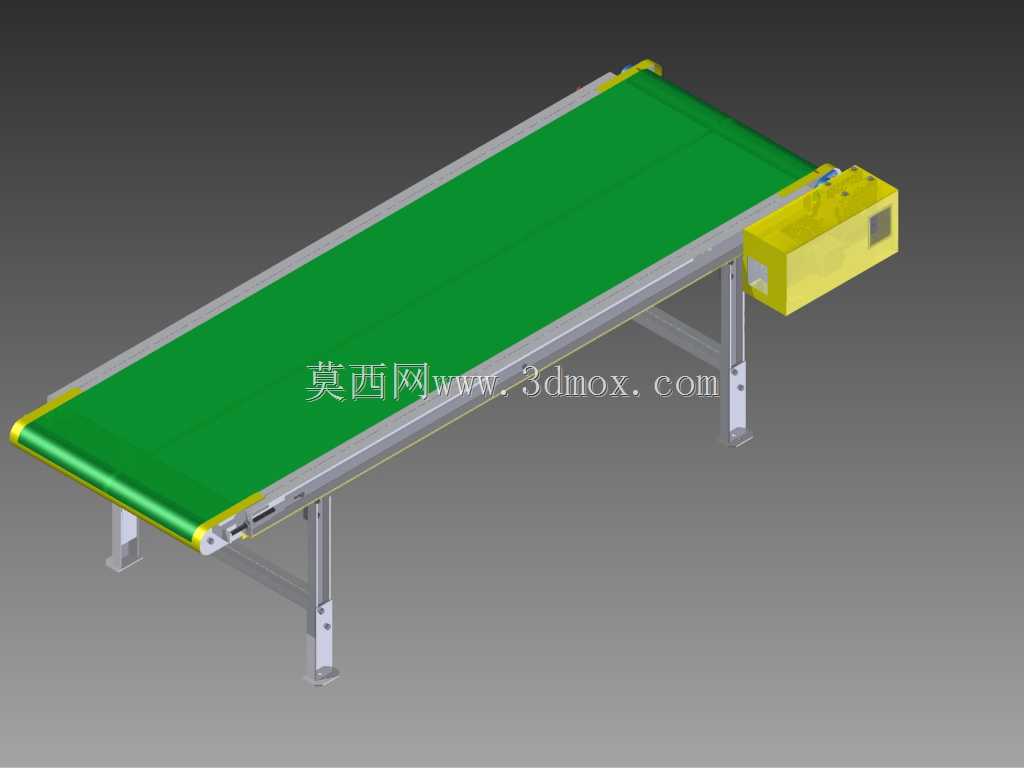

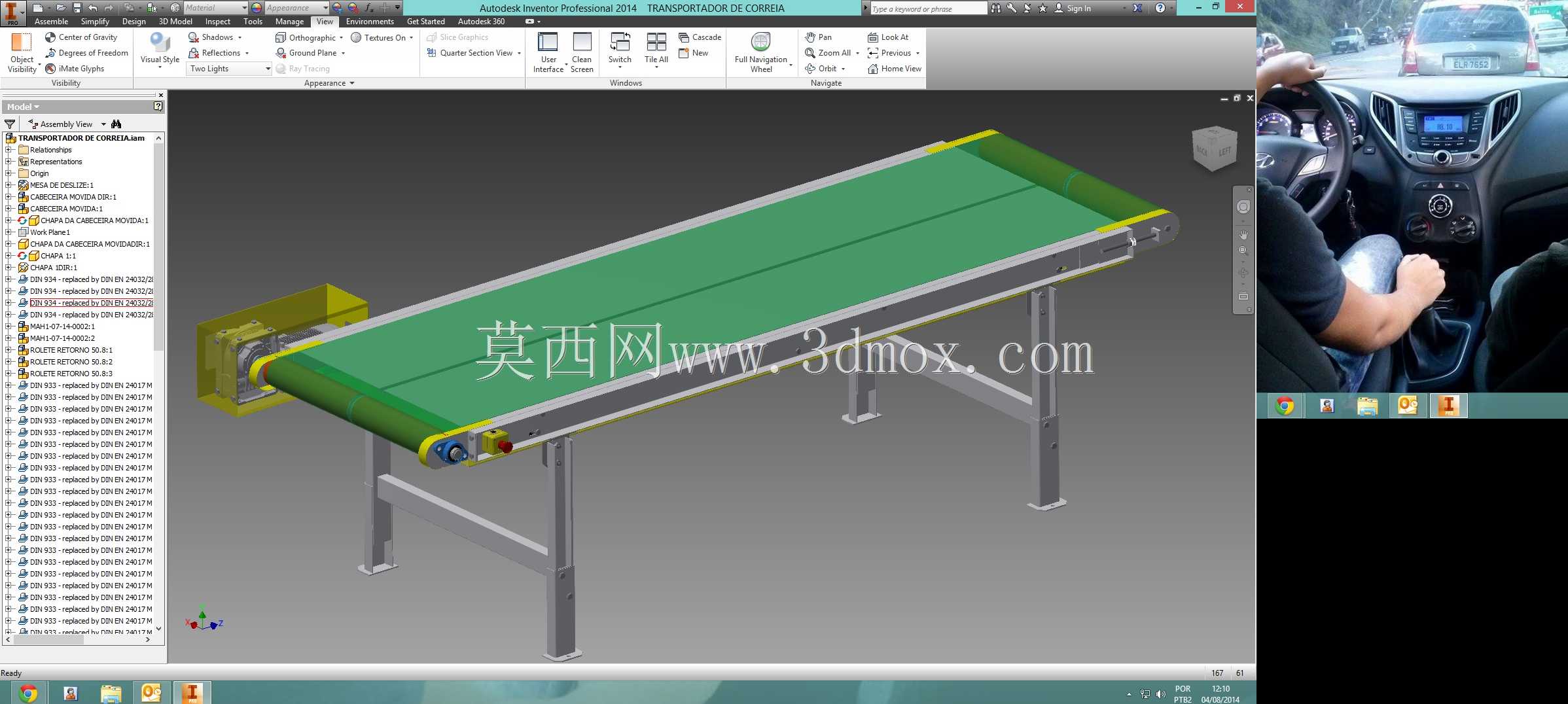

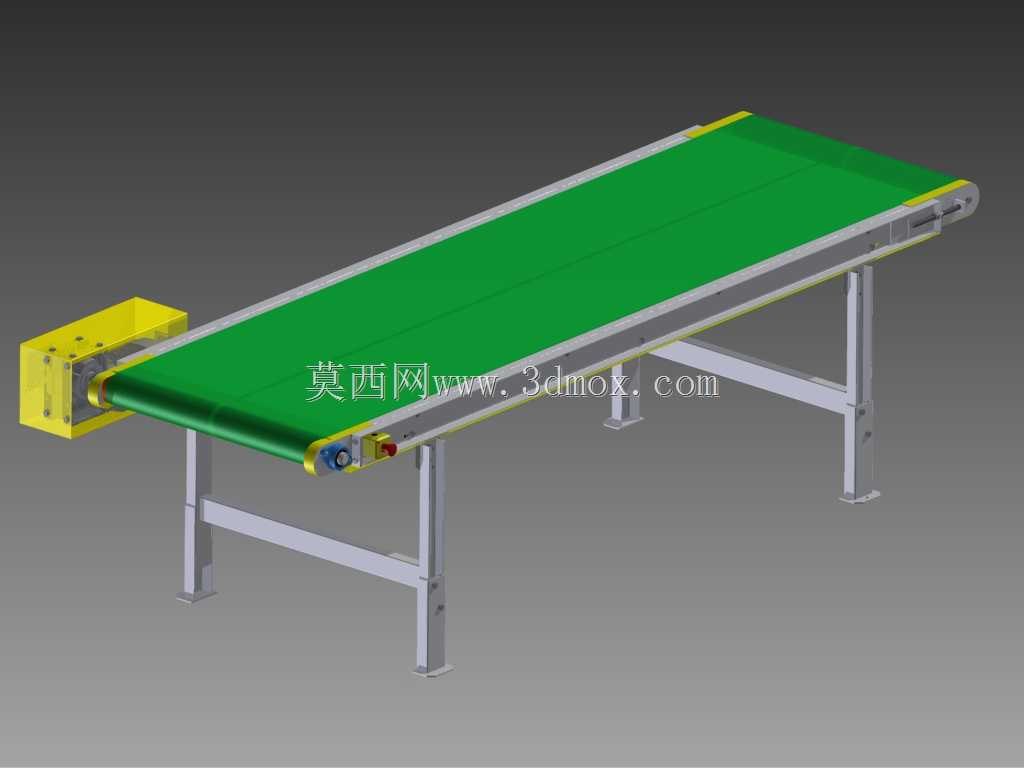

这款水平皮带输送设备主要面向轻工制造、电子组装、包装分拣等场景的短距离物料转运需求，可直接嵌入生产线工位之间，承担工序间工件、成品包装箱、散装袋装物料的平稳输送任务，也可单独作为分拣线的主体输送载体适配不同作业场景。设备采用PVC双层皮带作为承载面，皮带表面具备适中的摩擦系数，既可以避免输送过程中物料打滑偏移，也不会对工件表面造成刮擦损伤，适配纸箱、塑料件、袋装货品等多种常见物料的输送需求。驱动端配置邦飞利1.5cv规格电机，动力输出稳定，可匹配常规生产节拍下的连续运行需求，驱动辊筒做了包胶处理，增大与皮带的接触摩擦力，避免重载启动时出现皮带打滑丢转的问题。机架采用标准方管焊接成型，支腿配置可调节脚杯，可实现±100mm的高度调节范围，能够适配不同高度的上下游设备对接需求，安装时无需额外预制复杂地基，仅需将设备放置在平整地面调整脚杯水平即可投入使用，大幅降低现场安装调试的工作量。设备整体长度3000mm，宽度900mm，工作面基准高度860mm，安装时需预留两端驱动端、张紧端的维护操作空间，单侧预留不小于300mm的检修通道即可满足日常维护需求。张紧机构采用尾部螺杆张紧结构，可通过调节两侧螺杆的进给量调整皮带张紧度，同时纠正皮带运行过程中的跑偏问题，日常维护无需拆解机架，仅需扳手即可完成张紧度调整操作。两侧机架边缘设置皮带防跑偏挡边，避免皮带长期运行出现偏移剐蹭机架造成的皮带磨损，延长皮带的使用寿命。设计过程中优先考虑了设备的通用性与易维护性，所有标准件均采用市面通用规格，后期更换易损件无需定制特殊配件，可有效降低设备的全生命周期运维成本。皮带下方设置多组平行托辊，均匀承载皮带及上方物料的重量，避免长距离输送过程中皮带出现下垂变形，保证输送面的平整度，对于平整度要求较高的工件输送场景，也可更换为光滑托板结构替代托辊，进一步提升输送面的平面度。设备的电控接口预留在驱动端侧方，可直接接入生产线的总控系统，实现与上下游设备的联动启停，也可单独配置控制箱实现单机独立运行，适配不同规模的生产线布局需求。
