基于Arduino的直流电机改装伺服执行机构

这套执行机构的核心设计思路，是利用常规直流有刷电机搭配位置反馈元件，通过PID闭环控制实现标准伺服电机的位置锁定功能，解决小批量设备开发中专用伺服成本偏高、定制化行程适配难的问题。整套结构的动力核心采用直径35mm的常规直流电机，这类电机在小型输送线、教学实验台、简易机械臂关节、自动风门调节机构中应用广泛，采购成本低、替换性强，不需要额外定制特殊规格的动力部件。

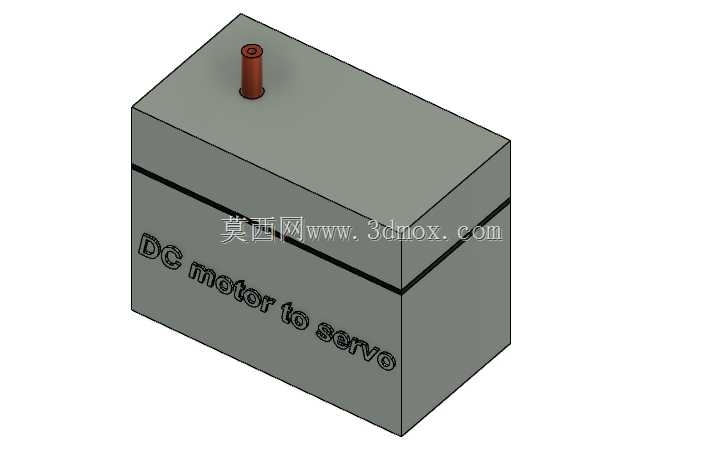

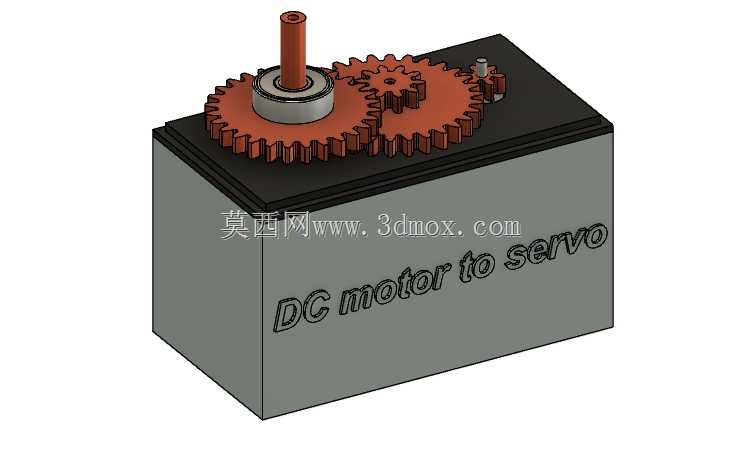

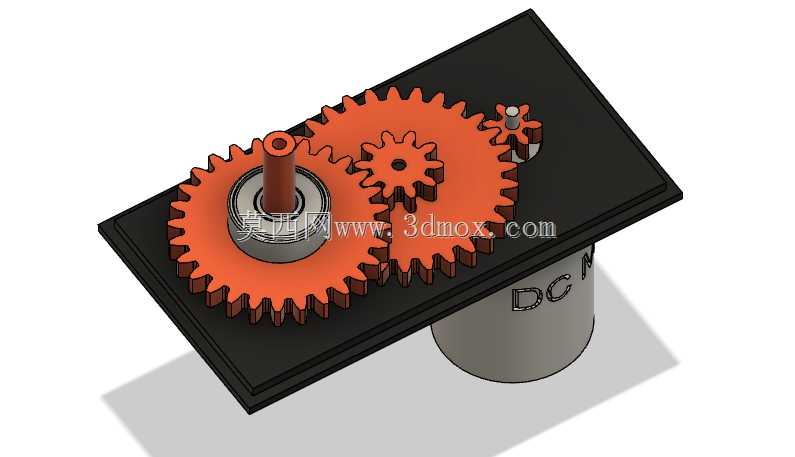

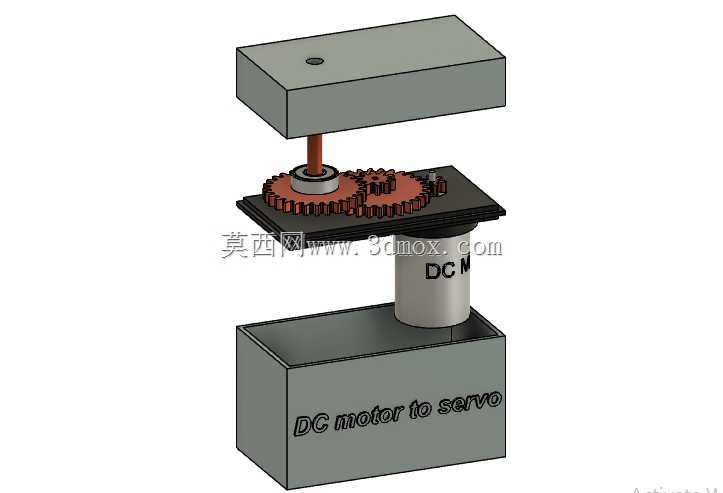

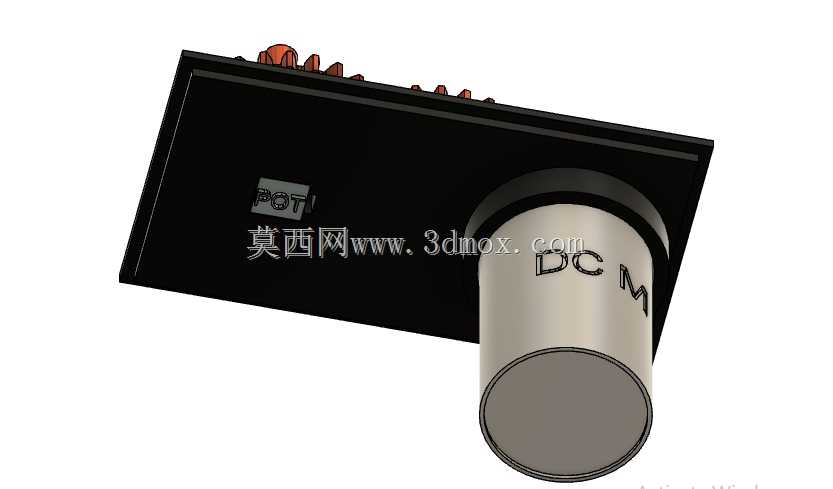

结构分层设计上，底层为电机容纳腔体，采用盒式结构包裹直流电机主体，既可以避免传动齿轮外露积尘，也能作为整套机构的安装基座，基座预留的安装孔位可直接适配常规30mm、40mm规格的铝型材安装槽，不需要额外加工转接板，适配小型自动化设备的快速搭建需求。中层为齿轮传动组，采用双联齿轮减速结构，将直流电机的高转速低扭矩输出转换为低转速高扭矩的动力输出，齿轮组的传动比经过匹配计算，既保证输出轴有足够的锁止力矩，也避免减速比过大导致的响应滞后问题，输出轴端直接连接电位计作为位置反馈元件，电位计与输出轴同轴转动，实时采集输出轴的转角位置信号传递给控制单元。

上层为输出端安装位，预留的轴孔可直接安装摆臂、转盘等执行末端，整套机构的总安装高度控制在120mm以内，最大外轮廓尺寸不超过80mm*60mm，在小型设备的紧凑安装空间内也能顺利布置。控制逻辑上依托Arduino平台的PID库实现闭环控制，电位计采集的实时位置信号与目标位置信号做差值计算，动态调整直流电机的转动方向与转速，当输出轴到达目标位置后自动锁止，实现与成品伺服电机一致的位置控制效果。

这类改装伺服结构特别适合教学实验场景、创客项目开发、小型非标自动化设备的简易位置调节环节，相比成品伺服，开发者可以根据实际需求自由调整输出轴的转动行程、锁止力矩，不需要受成品伺服固定参数的限制，齿轮组的参数也可以根据负载需求灵活更换，比如需要更大输出力矩时可替换模数更大的齿轮，需要更高响应速度时可调整减速比，整套结构的零件均采用常规加工工艺即可制作，不需要开模，小批量制作的周期短、成本可控。实际应用中，这类结构可用于小型物料分拣机构的摆杆驱动、展示台的角度调节、小型阀门的开度控制、教学机器人的关节驱动等场景，安装时只需要固定底层基座，将上层输出轴连接负载，接入控制电源与信号即可运行，调试过程中可通过调整PID参数适配不同负载的惯性特性，避免出现位置过冲或者锁止抖动的问题。
