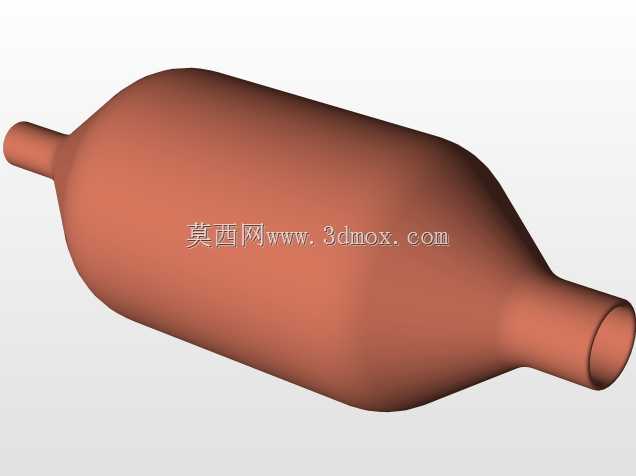

卧式双接口小型承压储液罐体结构

这类卧式双接口小型承压罐体，在流体输送、小型液压回路、实验室气路系统、家用净水设备的稳压支路中都有广泛应用，核心作用是在管路中形成封闭的缓冲容腔，抵消流体输送过程中的水锤冲击，稳定管路压力波动，也可作为小型系统的临时储液、储气单元，避免泵组频繁启停带来的器件损耗。从结构设计来看，主体采用椭球形封头搭配直筒段的结构形式，相比平端盖结构，椭球封头在承压状态下的应力分布更均匀，不需要额外增加壁厚就能承受同等工况的内部压力，能有效降低整体结构重量，同时减少应力集中带来的疲劳开裂风险。两端伸出的同轴等径接口，采用与罐体一体成型的结构设计，省去了额外焊接法兰或者接头的工序，接口处做了圆弧过渡处理，避免直角结构带来的应力集中，同时接口的外径尺寸匹配常规小通径管路的安装标准，不需要额外加工变径接头就能直接和对应规格的软管、硬管完成装配，接口的伸出长度预留了足够的安装操作空间，不管是采用卡套连接、快插接头还是粘接、焊接工艺，都有足够的操作余量，不会因为接口过短导致装配时工具无法操作，也不会因为伸出过长增加不必要的流体阻力。设计过程中首先要根据额定工作压力计算罐体直筒段的壁厚，结合内部介质的腐蚀属性预留合适的腐蚀裕量，椭球封头的长短轴比例控制在常规承压罐体的合理区间，保证封头和直筒段连接位置的环向应力、轴向应力都在材料许用应力范围内。两端接口的同轴度公差需要严格控制，避免安装后管路出现别劲的情况，长期受交变应力作用出现接口断裂的问题。罐体内部做光滑过渡处理，没有突兀的凸起或者凹陷结构，减少流体在容腔内的涡流损耗，也避免介质残留堆积在结构死角位置，对于输送洁净流体或者有卫生要求的工况，这种光滑内表面的结构也更便于冲洗清洁。安装边界上，这类小型罐体通常可以通过配套的管夹固定在安装支架上，直筒段的圆柱面可以作为定位基准，安装时不需要额外设计复杂的固定结构，整体的径向尺寸和轴向长度都控制在小型支路部件的常规尺寸范围内，不会占用过多的安装空间，在紧凑型的设备内部也能灵活布置。实际选型时需要结合系统的工作压力、介质类型、需要的缓冲容积匹配对应的罐体参数，接口尺寸要和上下游管路通径保持一致，避免通径突变带来的局部阻力损失，安装位置通常设置在泵组出口端的近点位置，能最大化发挥其缓冲稳压的作用，降低管路振动和噪音。
