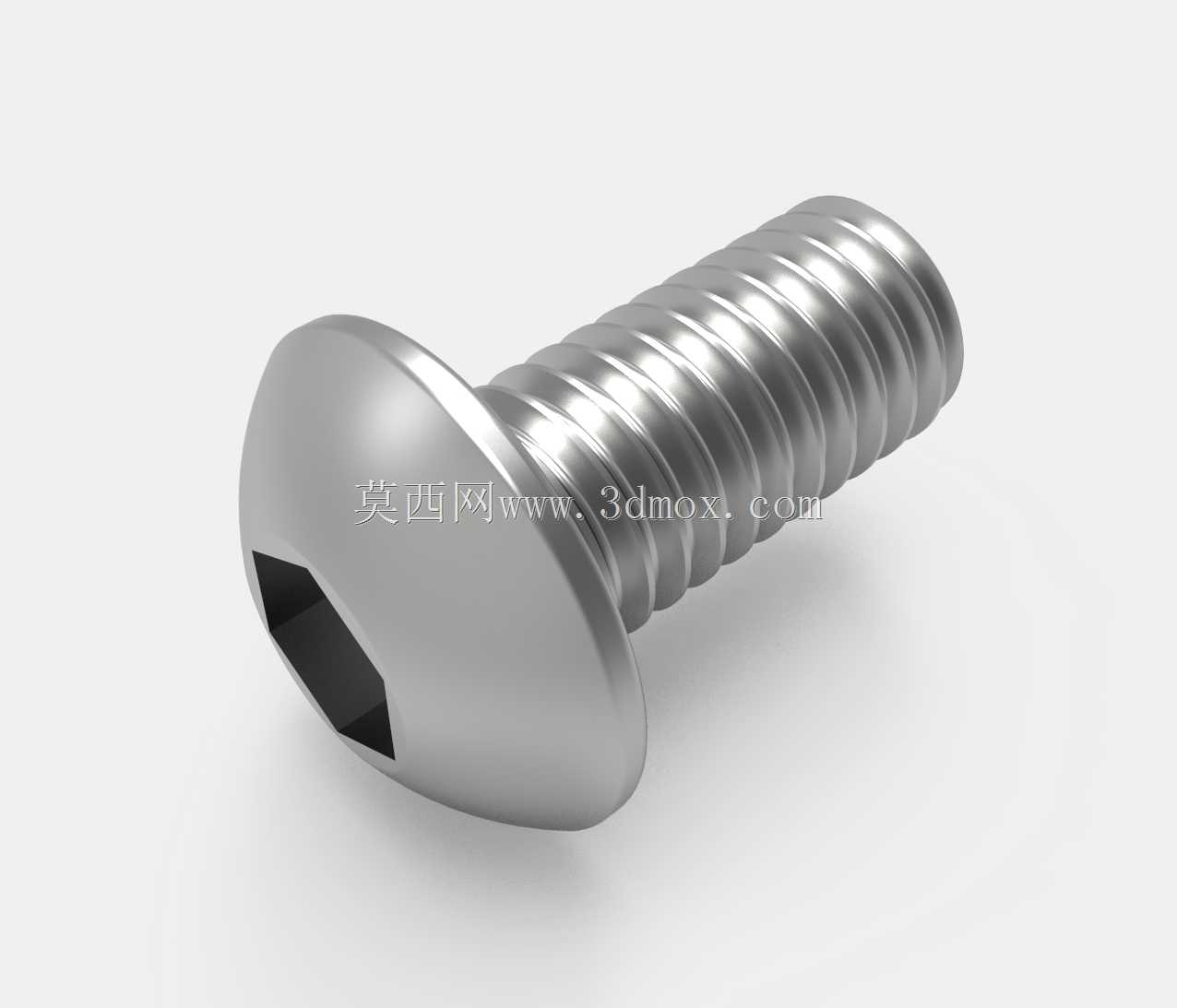

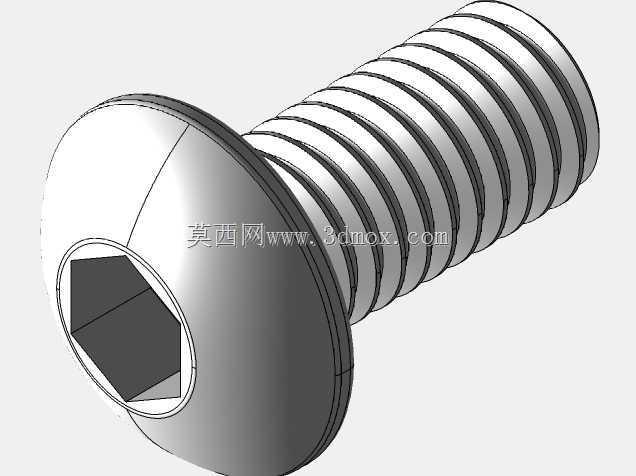

M5规格盘头内六角紧固螺钉

　　这类盘头内六角螺钉在小型机电设备装配、3D打印非标机架搭建、消费电子外壳紧固、小型自动化模组装配场景中应用极广，M5的公称直径适配多数轻载结构的安装孔位，10mm的螺杆长度能覆盖3-7mm总厚度的叠层连接件锁紧需求，不会出现螺杆过短咬合不足、过长顶触内部元器件的问题。从结构设计来看，盘头的圆弧顶面设计能避免安装后头部锐边划伤操作人员或线缆绝缘层，相比沉头螺钉不需要在安装面加工沉孔，对薄板类安装件的强度影响更小，适合无法加工沉孔的薄钣金、塑料件连接场景。头部的内六角驱动结构相比十字槽、一字槽，能承受更大的锁紧扭矩，装配时不容易出现滑牙问题，配套标准内六角扳手即可完成紧固，在空间受限的设备内部装配时，

　　球头内六角扳手还能实现小角度偏置操作，适配狭窄的装配空间。螺杆部分采用标准粗牙螺纹设计，牙型角60度，螺纹公差符合通用紧固件标准，不需要定制配套螺母，市面常规M5六角螺母、尼龙防松螺母、法兰螺母都能直接适配，也可直接在铝型材、工程塑料预制的螺纹孔中直接旋合锁紧。设计这类紧固件三维模型时，需要重点把控头部直径与安装避让边界，盘头外径控制在9-10mm区间，安装时需要预留至少11mm的平面避让空间，避免头部与周边结构件干涉；头部内六角槽的深度要匹配标准扳手插入深度，过浅会导致扳手接触不足打滑，过深会降低头部结构强度，锁紧时容易出现头部开裂问题。螺杆末端的倒角设计要符合装配导向要求，45度倒角能让螺钉顺利对准螺纹孔，

　　不会出现螺纹错牙刮坏内螺纹的情况，在自动化螺丝机供料场景中，合理的末端倒角也能提升螺钉在送料管中的通过性，减少卡料概率。实际选型时，要根据被连接件的总厚度计算螺杆旋合长度，旋入金属内螺纹的长度不低于1.25倍公称直径，旋入塑料内螺纹的长度不低于2倍公称直径，才能保证足够的锁紧力，避免设备运行过程中受振动影响出现螺钉松脱。这类螺钉的头部下表面不需要额外加装平垫，盘头自身的承压面积已经足够分散锁紧压力，不会在较软的铝合金、塑料安装面上压出明显凹痕，如果应用在有持续振动的设备场景，可在螺杆上加装螺纹胶或者防松垫圈，进一步提升连接可靠性。建模过程中螺纹部分可采用简化装饰螺纹搭配真实牙型的细节结构，既满足整机装配时的干涉检查需求，也能在渲染输出时还原真实金属螺钉的质感，为整机BOM清单导出、装配工艺模拟提供准确的模型依据。
