5mm转8mm刚性夹紧式联轴器结构

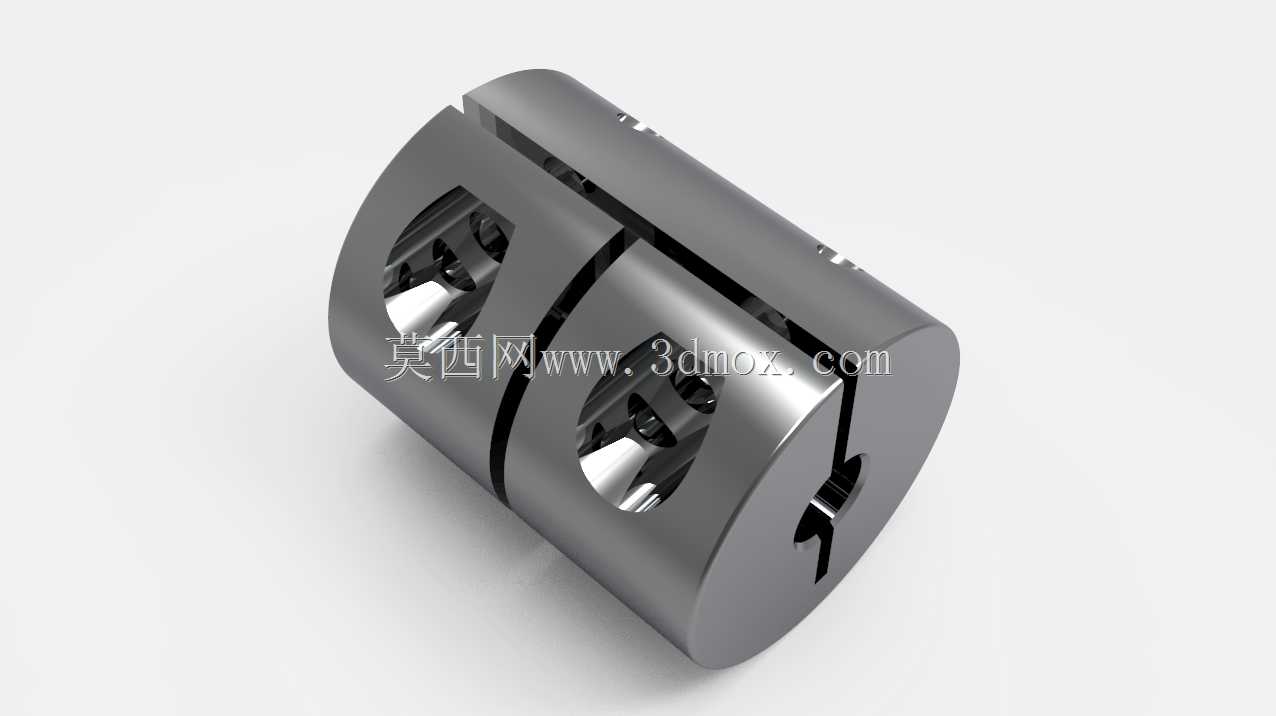

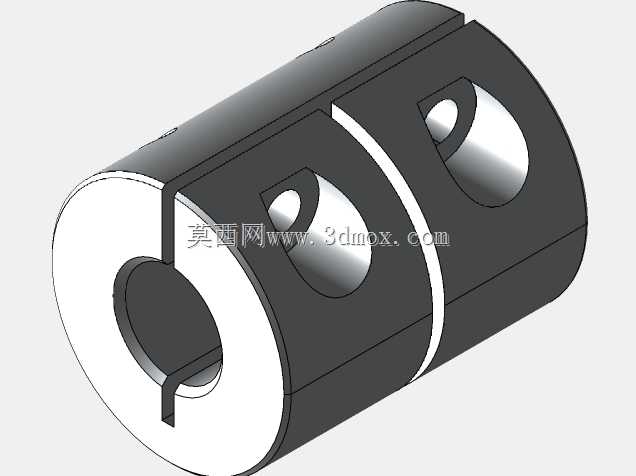

　　日常做小型传动结构选型时，这类变径刚性夹紧联轴器的出镜率一直很高，尤其是在桌面级传动机构、小型动力传输场景里，经常要面对两侧轴径不统一的连接需求，这款联轴器刚好适配一端5mm、另一端8mm的轴对接场景，不用额外做轴套转接就能直接完成装配。从结构设计来看，它采用的是一体式剖分夹紧结构，整体为圆柱形金属本体，沿轴向开有一条贯通的夹紧缝，两侧轴孔分别对应5mm和8mm的轴径，每个轴孔侧都配有对称的锁紧螺丝孔位，安装时只需要将两侧待连接的轴分别插入对应轴孔，拧紧锁紧螺丝就能依靠夹紧缝收缩产生的抱紧力完成轴的固定，不需要额外加工键槽，对小直径轴的装配十分友好，也不会因为键连接产生回程间隙。在实际应用场景中，

　　这类联轴器常被用在小型输送机构的动力端、桌面型加工设备的进给传动、小型泵类的动力连接，还有各类DIY传动装置里，它的刚性结构可以无背隙地传递扭矩，不会像弹性联轴器那样在正反转切换时产生角度偏差，适合对传动同步性有一定要求、但两轴对中精度较好的安装场景。做安装边界核算的时候要注意，这类联轴器的整体外径要匹配安装空间的径向尺寸，轴向长度要预留出足够的安装距离，保证两侧轴插入轴孔后有足够的接触长度，避免抱紧力不足出现打滑；同时因为是刚性结构，安装时要尽可能保证两轴的同轴度，偏差过大会在高速运转时产生额外的径向载荷，加剧轴承磨损。从建模逻辑上看，这个结构的建模重点在于夹紧缝的对称度、轴孔的同轴度以及锁紧螺丝孔的位置精度，

　　要保证两侧夹紧螺丝的锁紧力均匀分布，避免单侧锁紧导致轴孔偏斜，影响传动稳定性；另外轴孔的尺寸公差要控制在合理范围，既要保证轴能顺利插入，又要保证锁紧后有足够的抱紧摩擦力，满足额定扭矩的传递需求。这类刚性夹紧联轴器相比顶丝式联轴器，对轴的表面损伤更小，抱紧力分布更均匀，传递的扭矩也更大，在小轴径传动场景里的实用性很强，尤其是在两轴轴径不一致的情况下，不用额外采购转接轴套，单一部件就能完成连接，减少了装配环节的零件数量，也降低了装配累积误差。
