XHB-2.54mm间距带直针连接器结构

　　在消费电子、工业控制板卡、小型智能设备的板间连接场景里，2.54mm间距的接插件一直是应用占比极高的互连元件，本次涉及的XHB系列带直针结构，就是针对常规板对线连接需求优化的成熟款型。这类连接器的核心作用，是实现PCB板与外部线束之间的可靠电气连接与机械固定，相比同间距的普通排针排母，带卡扣的XHB结构能避免设备运输、运行振动过程中出现接插松脱的问题，在小型工控模块、家电控制板、3D打印机控制板、DIY电子制作项目里都有大量应用。

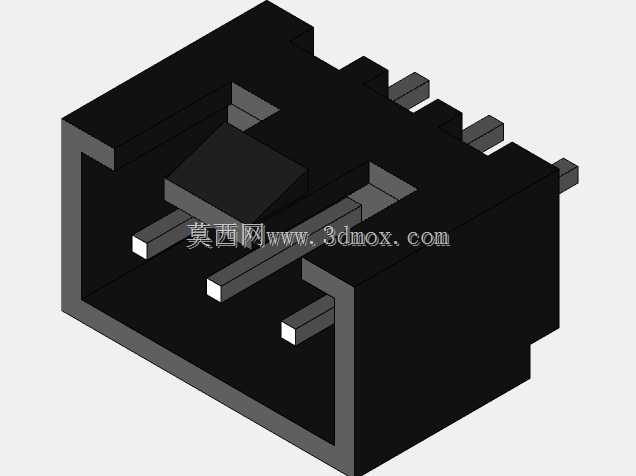

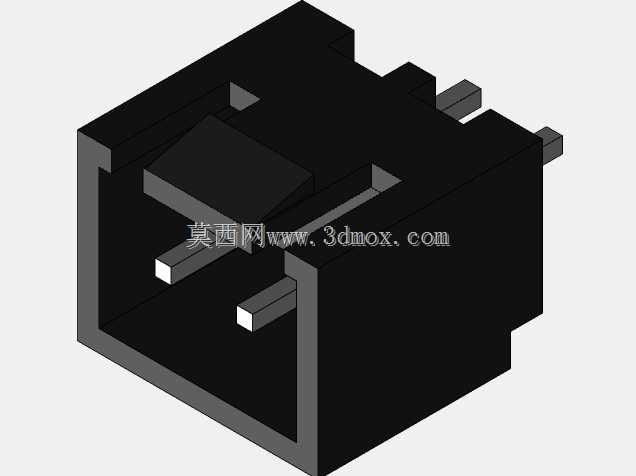

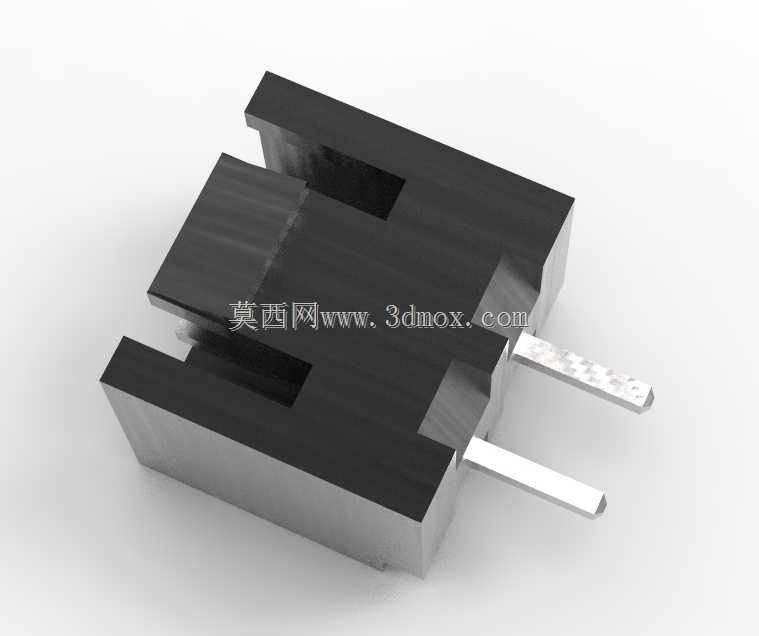

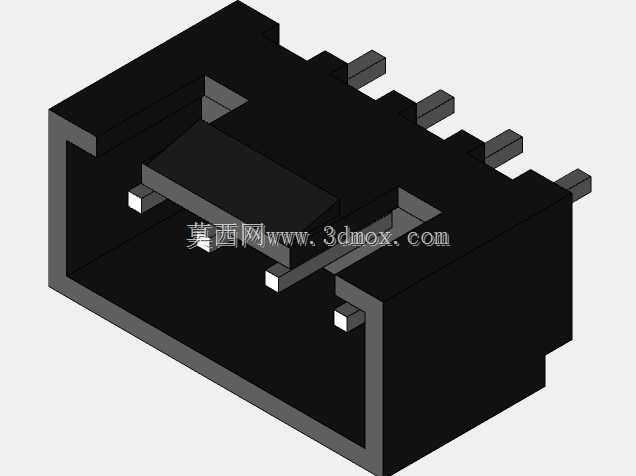

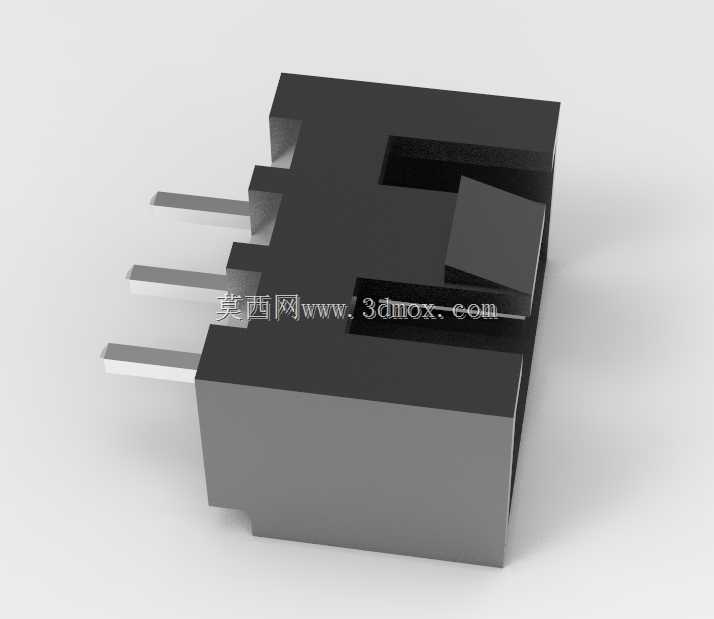

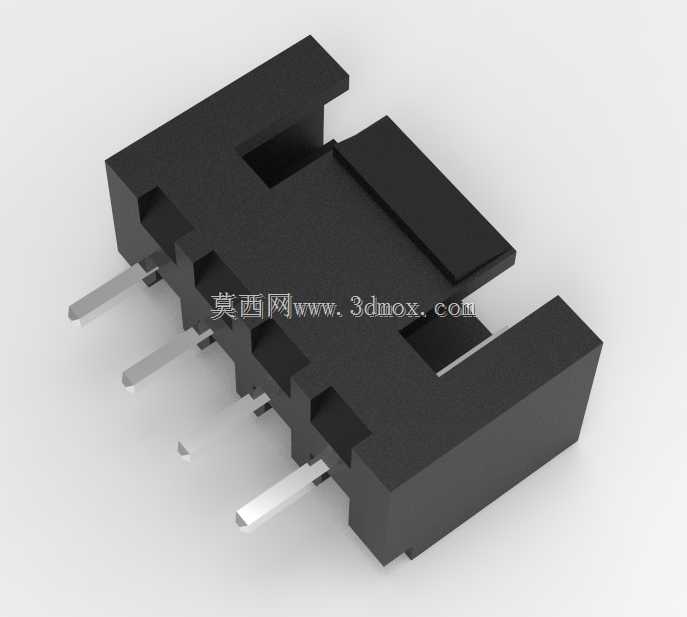

　　从结构设计来看，该系列覆盖2pin、3pin、4pin三种常用针位，刚好对应小功率信号传输、低压供电回路的常见接线需求，比如传感器信号引出、小功率风扇供电、按键模块接线这类场景，不需要用到大位数的接插件，2-4pin的规格既能满足接线需求，又不会占用过多PCB板上的布局空间。直针结构的设计，是针对波峰焊焊接工艺做的适配，插针垂直于塑壳本体，过PCB安装孔后可以直接过波峰焊完成固定，不需要额外做弯脚整形，适合批量生产的板卡加工流程。

　　塑壳部分采用的是带防呆导向的结构，插合时只有对应方向才能顺利插入，能避免现场接线时插反导致的电源极性接反、信号序错位问题，侧面的卡扣结构在公母端插合到位后会自动卡紧，拆卸时需要按压卡扣才能分离，兼顾了连接可靠性和维护拆卸的便利性。安装边界上，2.54mm的标准针间距可以完美匹配通用PCB设计的网格布局，塑壳的外形轮廓在针位两侧预留了足够的插拔操作空间，不会和周边布置的电容、电阻等贴片元件产生干涉，直针的伸出长度适配常规1.6mm板厚的PCB，焊接后插针在板背面的伸出长度符合常规波峰焊的工艺要求，不会出现连锡、针长过短焊接不牢的问题。

　　在实际选型使用时，这类直针连接器的塑壳绝缘性能可以满足常规低压直流回路的绝缘要求，金属插针的导电截面积足够承载小功率回路的电流，针对不同的接线需求，三种针位可以灵活选用，不需要额外裁剪接插件位数，减少生产加工时的额外工序。建模过程中对塑壳的卡扣弹性臂厚度、插针的定位台阶、塑壳内部的插针固定槽都做了符合实际量产零件的结构还原，能直接用于PCB设计的3D布局干涉检查，也可以用于整机装配时的连接结构验证，避免设计阶段出现接插件和周边结构件、壳体的空间冲突。
