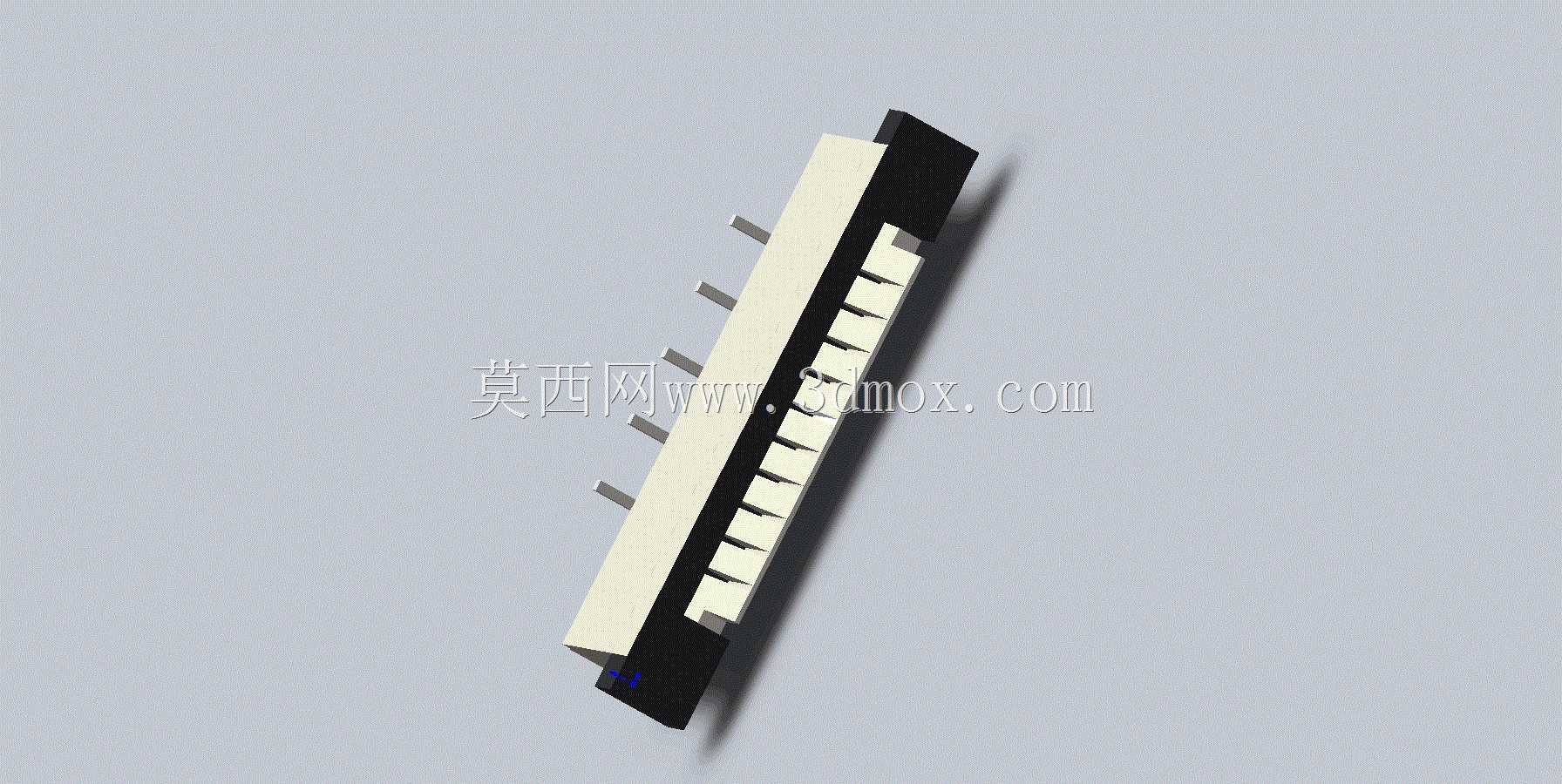

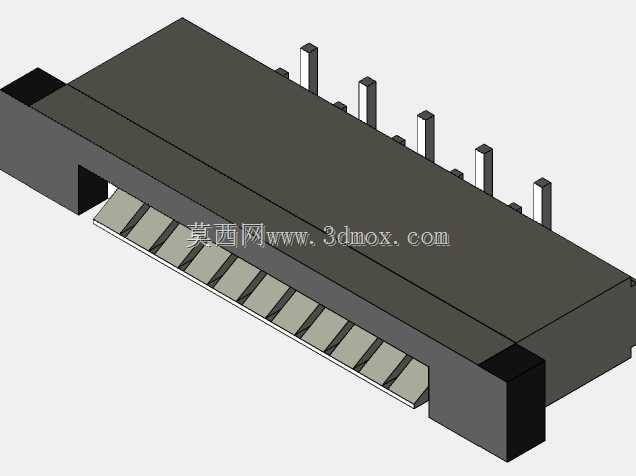

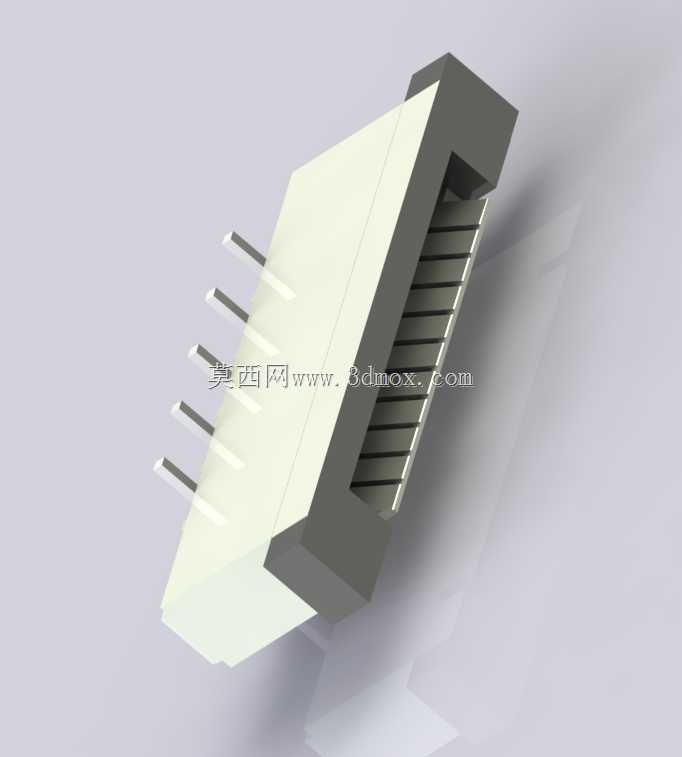

1mm间距10针垂直式FPC板对板连接器

在消费电子、小型工控板卡、便携检测设备的板间电路连接场景中，垂直式FPC连接器是实现柔性排线与硬质PCB垂直互联的核心部件，这类连接方案不需要额外弯折排线，能大幅压缩板卡堆叠的纵向空间，尤其适合内部空间局促的手持类设备、薄型化控制模块使用。这款1mm间距的10针垂直连接器，采用翻盖式锁止结构，排线插入后压下翻盖即可完成触点压合，不需要额外焊接排线端，后期维护拆装排线时不需要动用烙铁，能有效降低返修过程中焊盘脱落的风险。从结构设计逻辑来看，连接器主体采用耐高温绝缘基座，触点采用镀金铜合金材质，既保证多次插拔后的接触可靠性，也能满足回流焊过程中的高温耐受要求，不会出现基座变形、触点移位的问题。安装边界上，连接器采用直插式焊脚设计，焊脚间距严格匹配1mm标准网格，对应PCB上的焊盘位置不需要额外做偏移处理，贴片加工时可以直接进入SMT产线完成焊接，不需要定制特殊钢网。垂直安装的结构特性，让FPC排线从连接器正上方引出，不会在PCB板面占用横向走线路径，对于板上布置有密集贴片元件的场景，能有效规避排线与周边元件的干涉问题，在布线阶段可以更灵活地规划元件排布空间。触点排布上，10针的通道配置可以满足常规小信号传输、低压供电的走线需求，常见的传感器信号引出、小型显示屏排线连接、按键板与主控板的互联场景都能适配，接触端的弹片设计采用恒压结构，即使在设备存在小幅振动的使用场景下，也能保持稳定的接触压力，不会出现瞬断、信号丢包的问题。绝缘基座的定位柱设计，能在焊接前提前卡入PCB的定位孔中，避免SMT过炉时连接器出现偏移，保证焊接后所有焊脚与焊盘精准对齐，减少虚焊、连锡的不良率。实际选型过程中，需要注意连接器的整体高度匹配板间堆叠间隙，这款垂直连接器的基座高度适配常规3-5mm的板间间距，不会出现顶到上层板卡或者排线弯折半径不足的问题，对于需要频繁拆装排线的调试类设备，翻盖的锁止力度经过调校，反复开合不会出现翻盖断裂、锁止失效的情况，能满足样机调试阶段多次拆装的使用需求。
