TMC2209静音步进电机驱动板结构设计

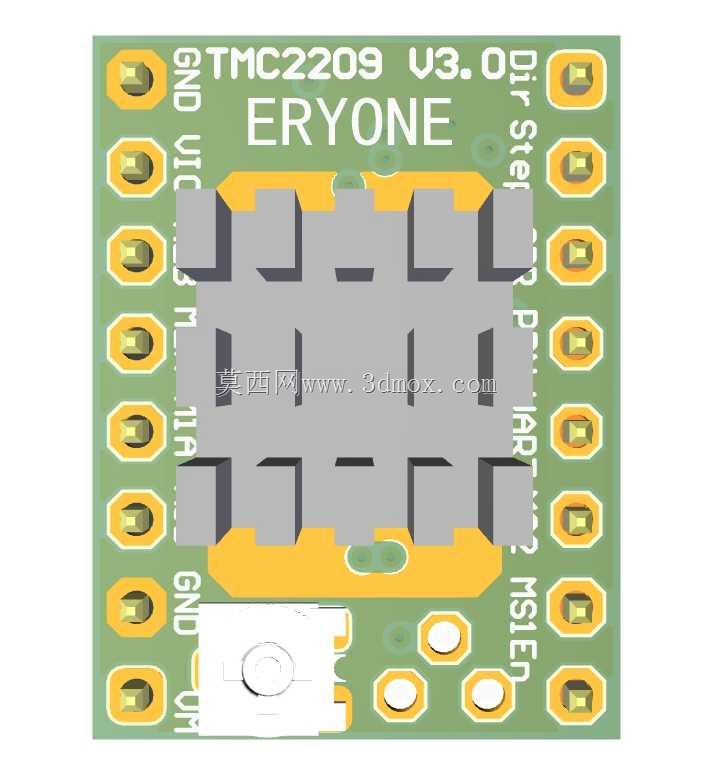

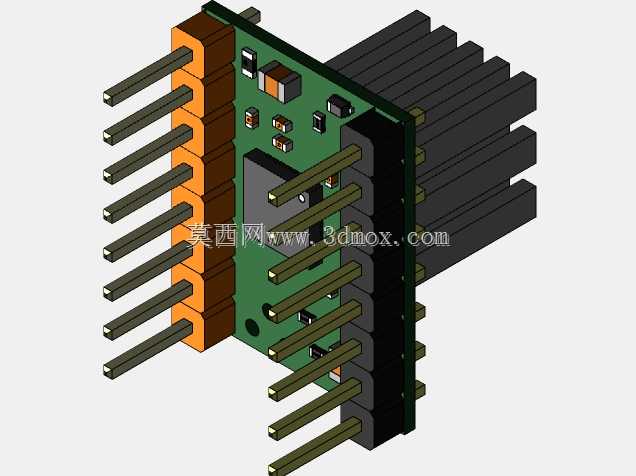

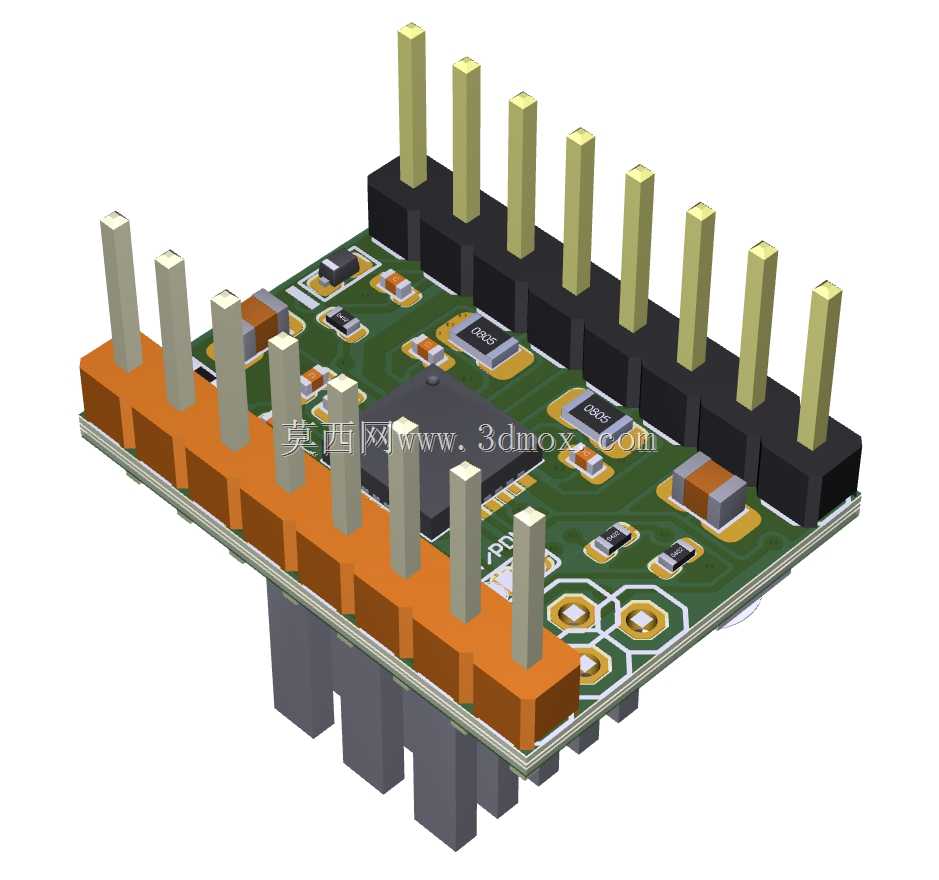

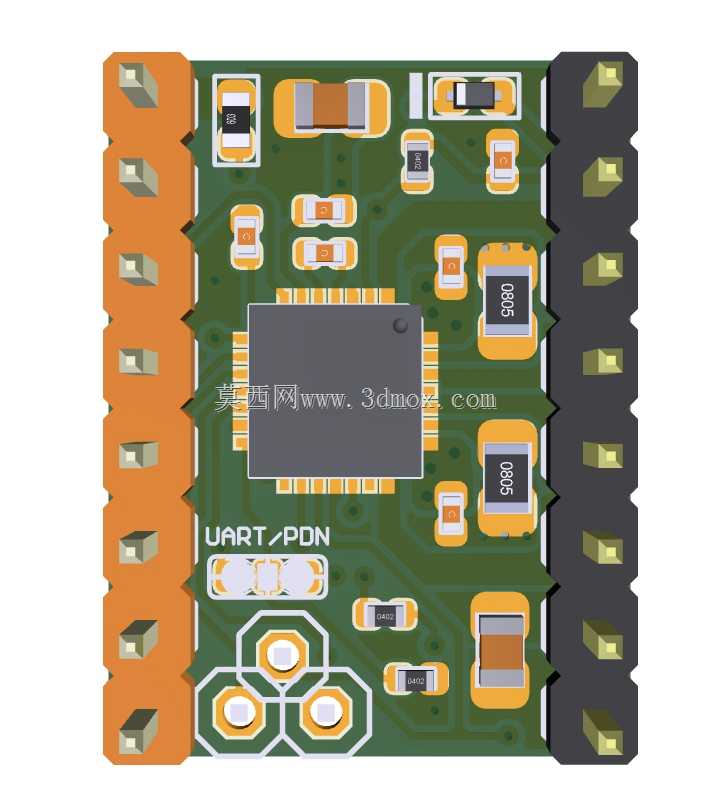

在桌面级FDM3D打印机、小型数控雕刻机、桌面自动化送料机构这类对运行噪音有明确要求的轻载步进控制场景中，步进驱动模块的选型与结构适配直接决定了设备的运行体验与装配效率。这款TMC2209驱动模块的结构设计完全围绕直插式安装场景展开，整体采用标准双列直插排针布局，排针间距严格匹配通用步进驱动座的2.54mm标准间距，可直接兼容市面上绝大多数开源控制板的驱动插槽，无需额外转接结构，安装时仅需对准插槽方向垂直压入即可完成固定，大幅降低了设备组装阶段的接线与装配工作量。从功能结构来看，该驱动模块最大持续输出电流可达1.4A，可适配42系列及以下规格的两相四线步进电机，内置的静音驱动算法结构从硬件层面优化了电机绕组的电流斩波逻辑，相比传统A4988类驱动模块，可将电机运行时的电磁噪音降低20分贝以上，完全满足桌面级设备放置在办公、家用场景的噪音控制要求。模块的PCB外形采用规整矩形设计，板载功率芯片与周边阻容元件的布局充分考虑了散热需求，主芯片位置预留了足够的散热片粘贴空间，用户可根据实际负载工况选配不同厚度的自粘式散热片，无需额外改动安装结构即可满足长时间连续运行的散热要求。排针的引脚定义完全兼容行业通用的步进驱动接口标准，涵盖了电机绕组接线、方向信号、脉冲信号、使能信号、电源输入的全部引脚，替换原有驱动模块时无需调整控制板接线定义，直接替换即可完成功能升级。板载的配置电阻与状态指示灯布局在PCB边缘位置，调试人员可直接通过板载指示灯判断驱动的供电与运行状态，无需额外外接检测设备即可快速排查接线故障。在安装边界设计上，模块整体高度控制在13mm以内，排针伸出PCB底部的长度为5mm，可适配控制板与设备外壳之间的常规预留间隙，不会出现驱动模块顶到设备外壳的装配干涉问题。PCB板边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或周边线材，电源输入引脚附近的滤波电容采用卧式贴装布局，进一步压缩了模块的整体高度，适配更多紧凑安装空间的设备使用需求。对于结构设计人员而言，该模块的标准化尺寸可直接嵌入到自行设计的控制板驱动位模型库中，在做设备整体结构排布时可直接调用该模型进行装配干涉检查，无需手动测绘模块尺寸，大幅缩短设备开发阶段的结构设计周期。
