3D打印机挤出机接线集成适配板

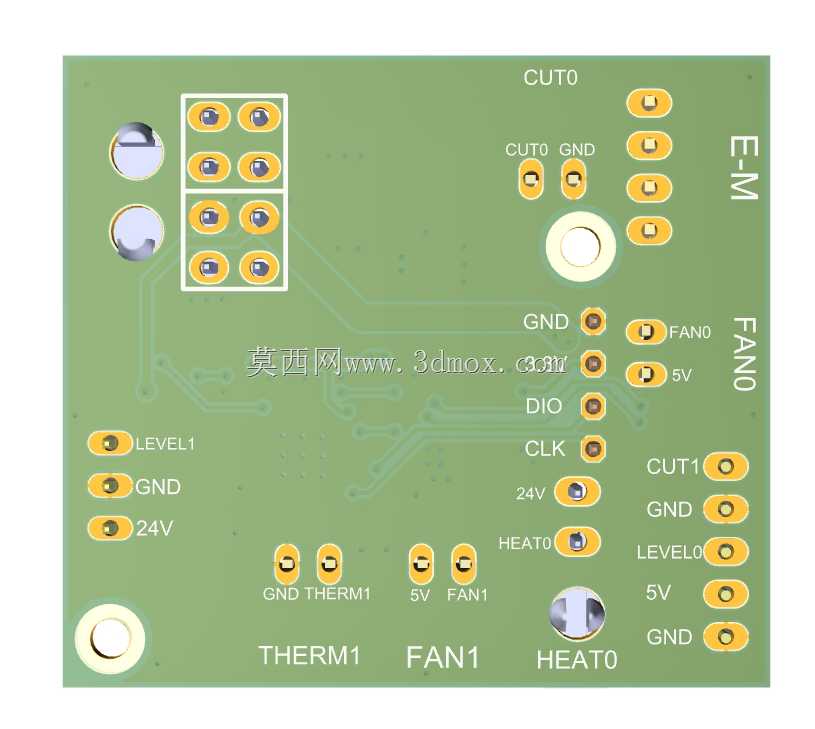

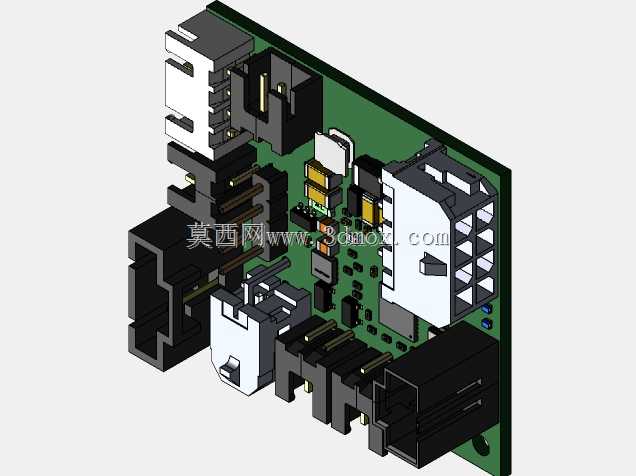

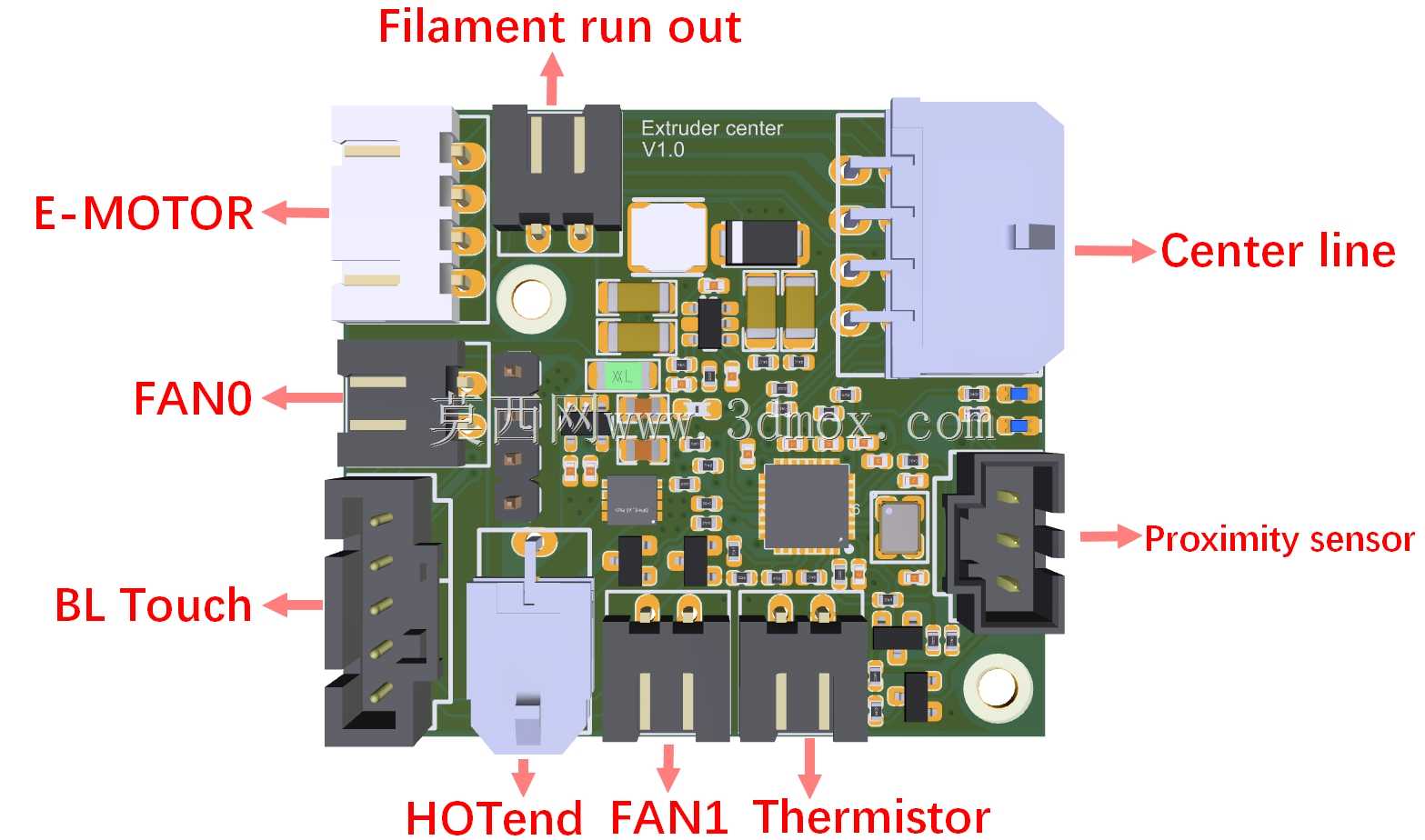

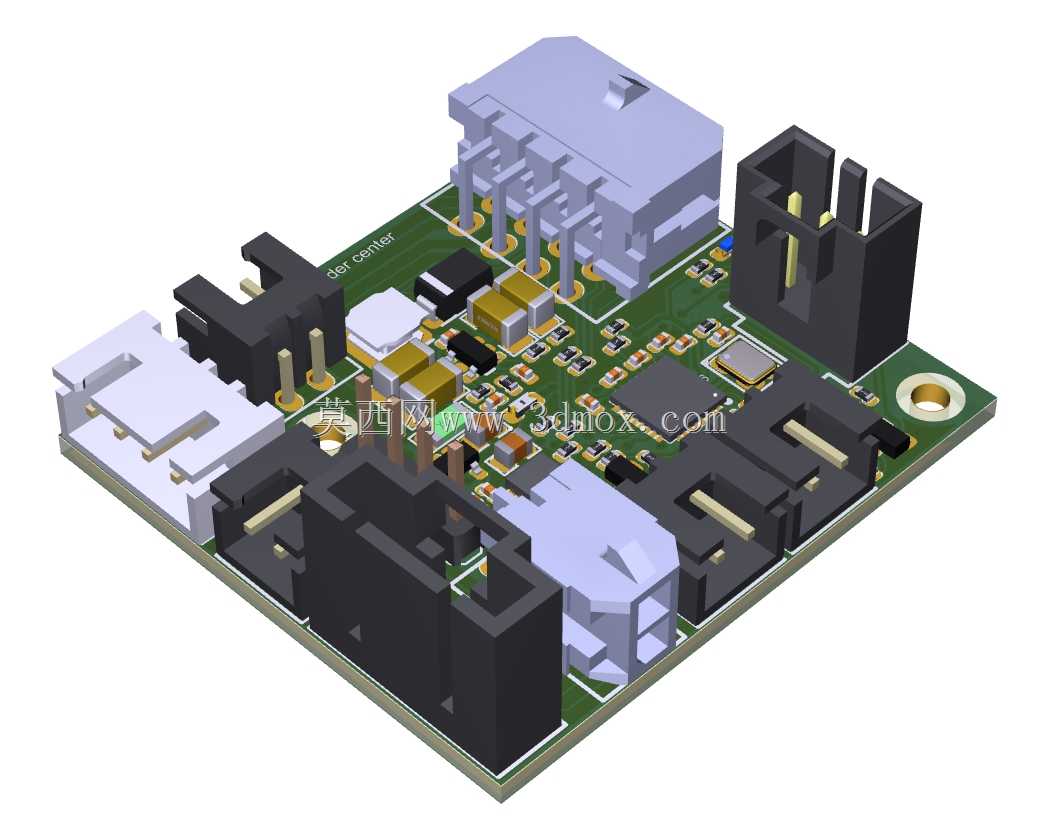

在桌面级FDM3D打印机的组装与改装场景中，挤出机端的接线杂乱一直是影响设备维护效率、走线美观度甚至运行稳定性的常见问题，这款适配板正是针对该痛点设计的接线集成部件。日常使用中，挤出机端需要接驳加热棒、热敏电阻、散热风扇、步进电机、自动调平传感器等多组线缆，传统走线方式需要将多组线材直接从挤出机端牵引至主板端，不仅线束长度冗余多，拆装热端、维护挤出机构时需要逐根拆线接线，还容易出现线材拉扯、接插件松脱、线序接反的问题，严重时甚至会因为接线错误烧毁主板或热端元件。这款适配板采用PCB作为载体，将挤出机端所有需要外接的接口全部集成在板端，板上布局了对应不同元件的专用接插件，包含步进电机驱动接口、温度传感接口、加热输出接口、多路风扇供电接口以及探针类调平传感器接口，所有接口的针脚定义与常规3D打印机主板的对应端口完全匹配，用户只需要将挤出机上的各个元件直接插接到适配板的对应端口，再通过一组集成排线将适配板与设备主控板连接，即可完成所有挤出机端的接线作业。设计过程中，接插件的布局充分考虑了挤出机的安装空间边界，不同高度的接插件错落排布，避免插接线材后出现部件干涉，板载的接插件全部选用带锁扣的卧式或立式接插件，能够避免设备运行过程中因为XY轴高速移动产生的震动导致接插件松脱。PCB板的外形轮廓根据常规近程挤出机的安装位设计，预留了标准的螺丝安装孔位，孔位间距匹配市面上多数近程挤出机的安装孔距，可以直接通过M3螺丝固定在挤出机的安装支架上，不需要额外设计定制转接件。板上的走线做了等宽处理，大电流的加热回路走线做了加宽覆锡处理，能够承载热端加热所需的大电流，避免长时间工作时线路过热，信号回路做了包地处理，减少步进电机运转时的脉冲信号对温度传感信号的干扰，提升温度采集的稳定性。实际装机使用时，这款适配板能够将挤出机端的零散线束收拢为单组排线，大幅减少挤出机端的外露线材，避免线材与XY轴的运动部件发生剐蹭，同时在后期维护更换热端、清理挤出机构时，只需要拔下主控端的集成排线即可拆下整个挤出机组件，不需要逐根标记线序拆线，大幅降低维护的时间成本与接线错误概率，尤其适合多台设备的批量组装、个人玩家的设备改装场景使用。
