双路直流电机驱动控制电路板

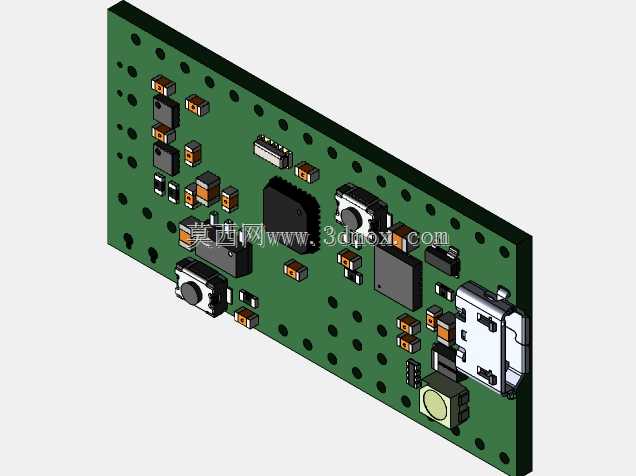

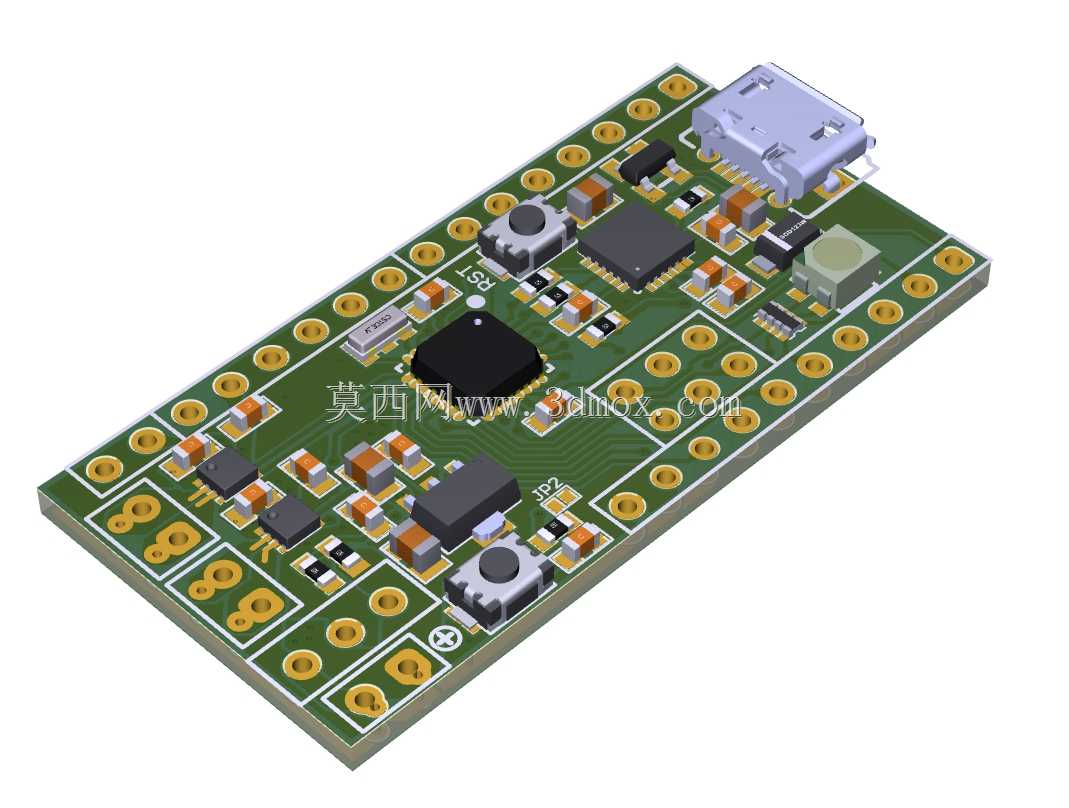

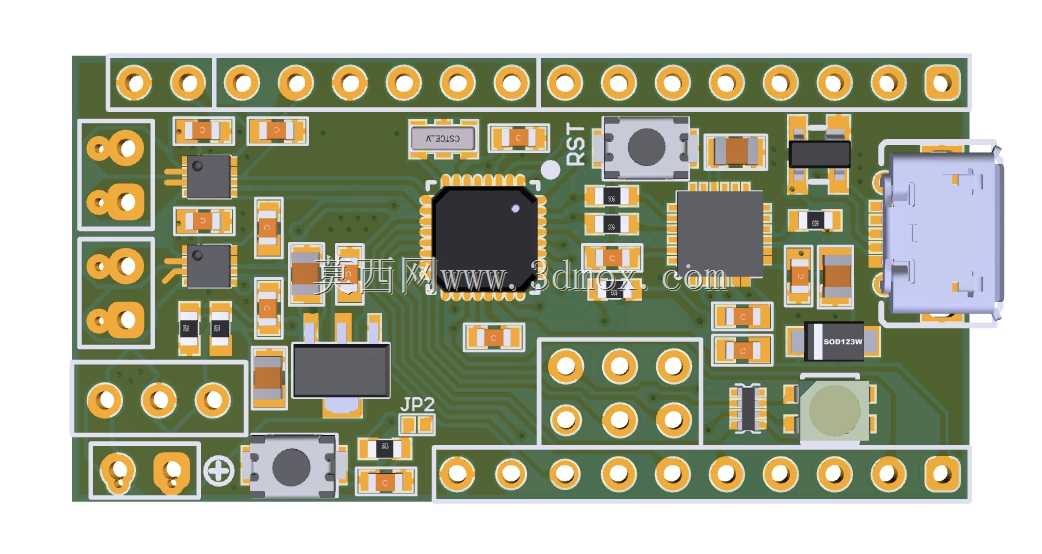

在小型自动化执行机构、桌面级机械手、教学实验平台以及小型移动机器人的开发场景中，双路直流电机的驱动控制一直是底层硬件搭建的核心环节，这块控制板正是针对这类小功率直流电机的驱动需求完成的硬件设计。板载集成了两路独立的电机驱动输出通道，可同时对两台额定电压匹配的直流有刷电机进行转速调节与正反转控制，无需额外搭配独立驱动模块，大幅缩减了整机控制系统的布线复杂度与占用空间。从设计思路来看，这块控制板采用了核心主控加驱动芯片的架构，主控单元负责接收外部控制指令、解析转速与转向参数，驱动芯片则完成功率放大，直接输出电机运转所需的驱动电流，板上预留的多组排针引脚沿板边排布，既包含电源输入引脚、两路电机输出接线位，也预留了通讯接口与IO扩展引脚，方便对接上层控制器或者外接传感器模块。板上集成的USB接口可直接连接上位机进行参数调试与固件烧录，省去了专用编程器的使用门槛，板载的轻触按键可用于手动触发功能测试、复位或者模式切换，配套的指示灯可直观反馈电源状态、运行状态与故障状态，方便现场调试时快速排查接线或参数问题。外形方面，控制板采用矩形PCB布局，板边的安装孔位按照标准间距设计，可直接通过铜柱固定在设备的安装腔体内，安装时需注意预留USB接口的插拔空间，以及接线端子的走线空间，避免与周边结构件产生干涉；板上的功率器件排布在散热条件较好的区域，长时间带载运行时可保证热量顺利散出，避免出现过热保护的情况。在实际应用中，这块控制板可直接嵌入小型机械手的关节驱动单元，替代传统的分立驱动方案，也可用于小型智能小车的行走电机驱动，或者自动化设备上的小型直流执行机构控制，其紧凑的尺寸与集成化的设计，能够有效降低整机的硬件体积，提升控制系统的集成度与可靠性。设计时充分考虑了小功率应用场景的接线便利性，所有对外接口均采用标准化的引脚定义，开发者无需重新设计驱动电路，直接按照引脚定义完成接线即可快速投入使用，大幅缩短了小型机电设备的开发周期。
