集成测距与手势检测的眼球组织控制板

这款控制板的设计初衷，是为可穿戴眼球追踪交互设备提供核心硬件支撑，在眼动交互、近距姿态感知类场景中，承担信号采集、数据预处理与指令输出的核心作用。不同于常规通用控制板，它将飞行时间测距模块、手势检测传感单元的外围电路全部集成在单块异形PCB上，省去了外接传感模块的冗余连接结构，能直接适配眼部穿戴设备的狭小安装空间。

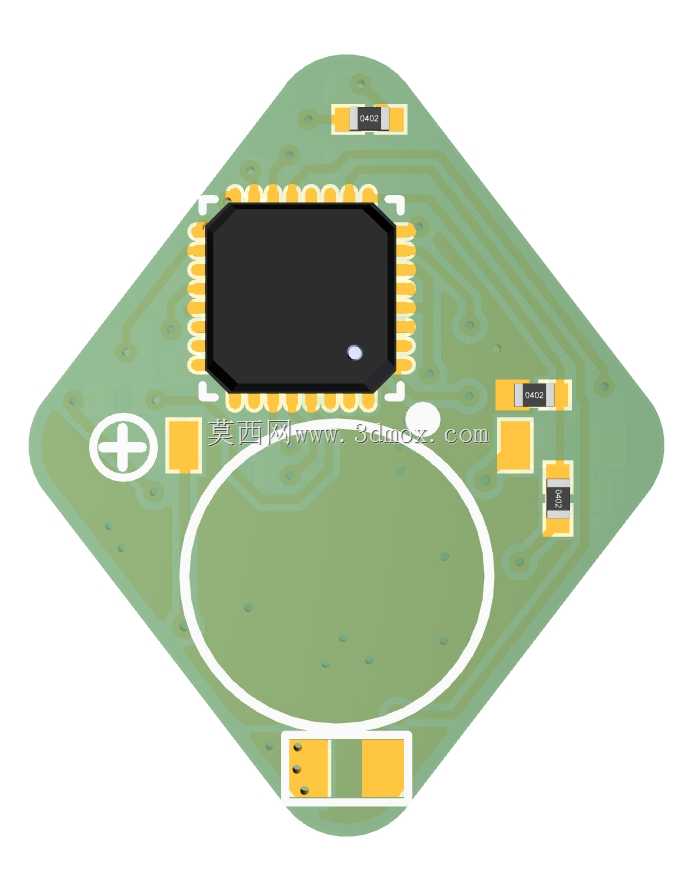

从实际使用逻辑来看，板载的飞行时间测距单元可实时采集控制板与前方物体的距离参数，手势检测传感阵列则能捕捉近距离的手部动作信号，两类传感数据经过板载主控芯片的初步运算后，可直接输出标准化的控制信号，对接后续的眼球运动驱动机构，无需额外增设信号转接板卡。设计阶段针对穿戴设备的佩戴贴合需求，特意将PCB轮廓做了切角异形处理，边缘弧度完全匹配眼眶周边的佩戴结构曲率，避免安装后出现棱角硌压的问题。

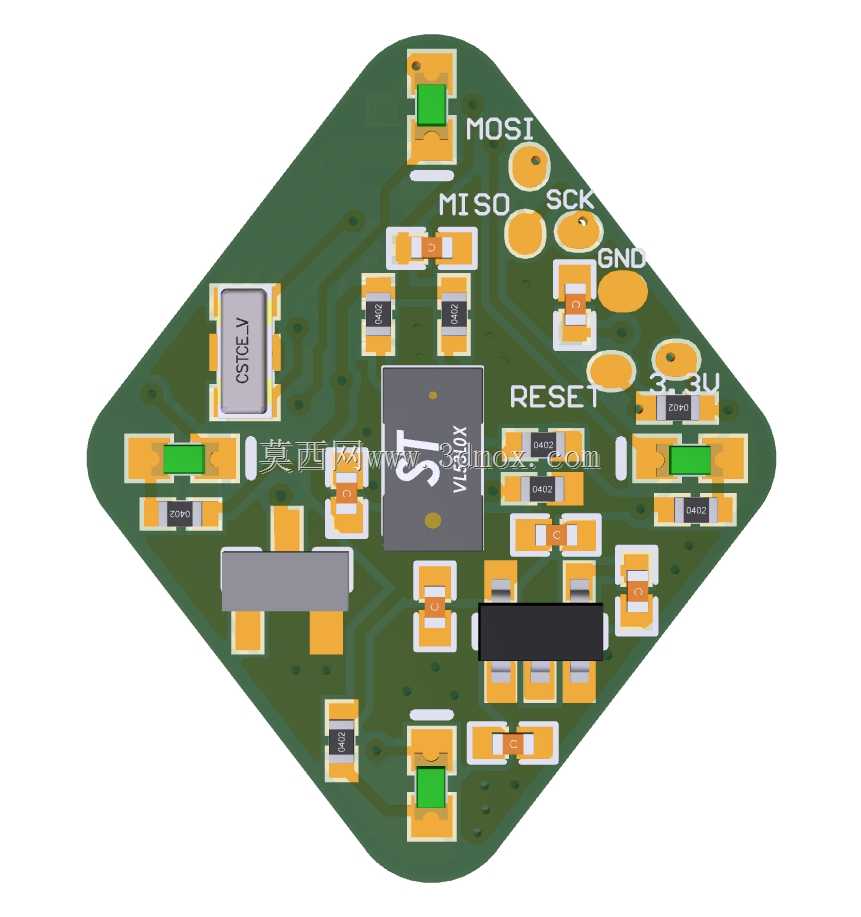

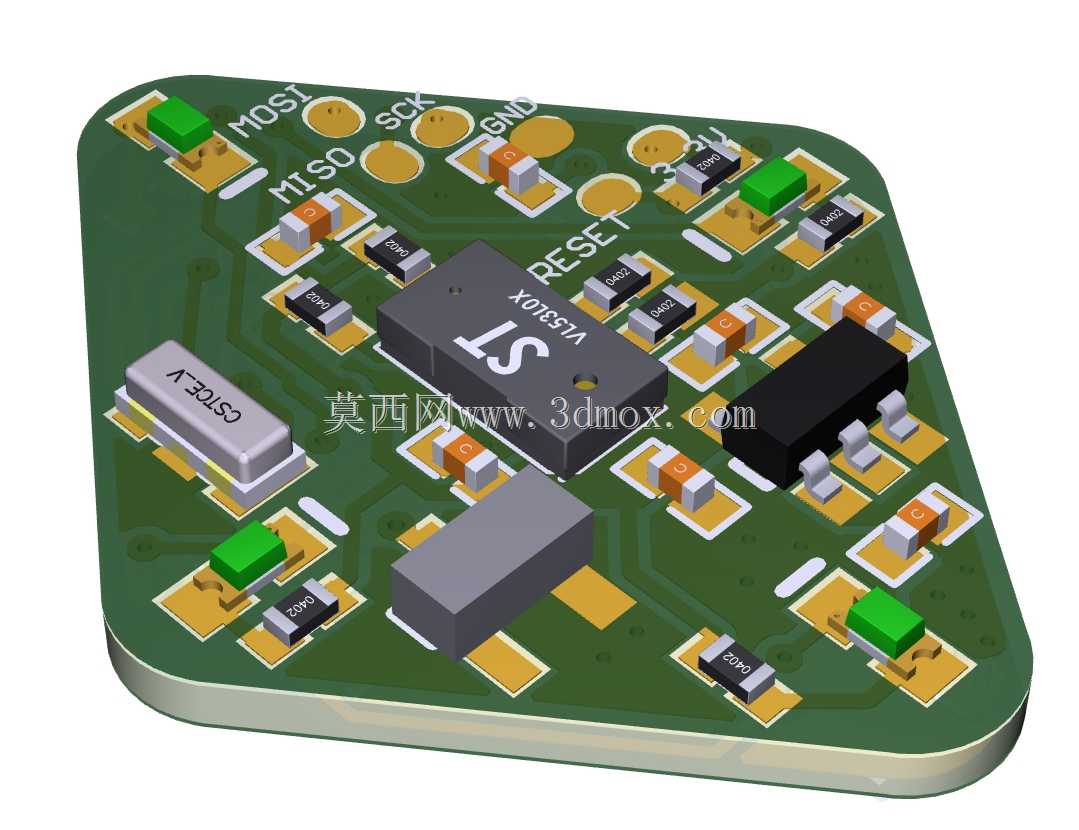

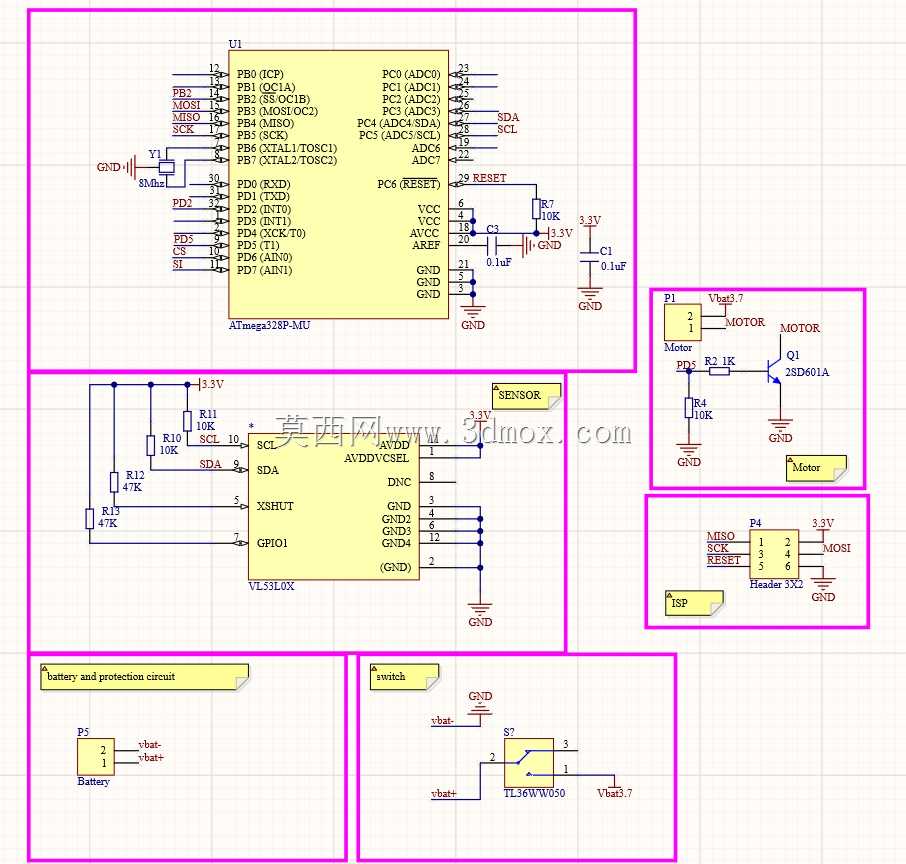

电路布局上，所有阻容元件、晶振、主控芯片、传感芯片均采用表贴封装，元件排布严格遵循信号流向规则，高频信号走线做了等长处理，电源回路与信号回路做了分区隔离，最大程度降低不同模块间的电磁干扰。板端预留的MOSI、MISO、SCK等通信焊盘，采用半孔沉金工艺，既可以直接焊接排针连接调试设备，也可以通过FPC软排线对接终端设备的主控制板，适配不同的装配连接需求。

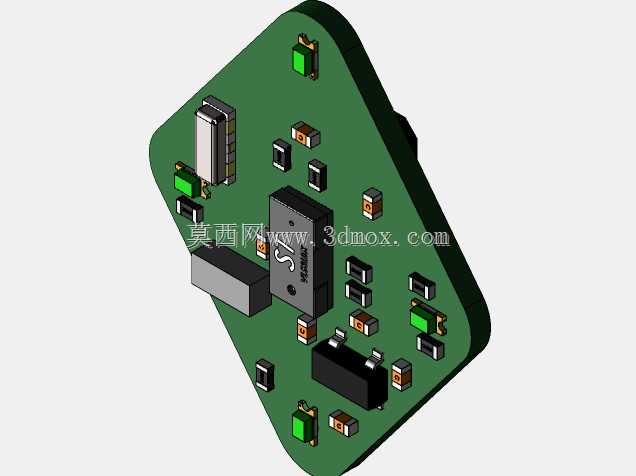

安装边界方面，整板厚度控制在1.6mm标准PCB厚度范围内，最高元件的凸起高度不超过3mm，安装时仅需在对应结构件上预留3个定位孔位，即可通过螺丝完成固定，无需额外设计复杂的压合固定结构。板上预留的复位触点，可在设备调试或运行异常时，直接通过外部触点触发硬件复位，不用拆解设备外壳即可完成基础故障排查。在实际选型适配时，这款控制板可直接嵌入AR眼镜、眼球控制辅具、近距交互感知终端等设备的内部结构中，替代原本分散布置的多块传感板卡，有效缩减整机的硬件占用空间，降低装配环节的接线复杂度。
