STM32APM飞控控制器电路板结构设计

项目分类:通用机械零部件 发布时间:2021-10-25 ID:342912
  • STM32APM飞控控制器电路板结构设计
  • STM32APM飞控控制器电路板结构设计
  • STM32APM飞控控制器电路板结构设计
  • STM32APM飞控控制器电路板结构设计
  • STM32APM飞控控制器电路板结构设计

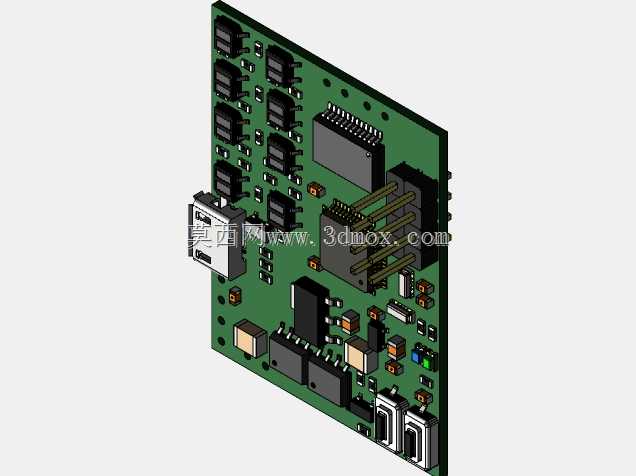

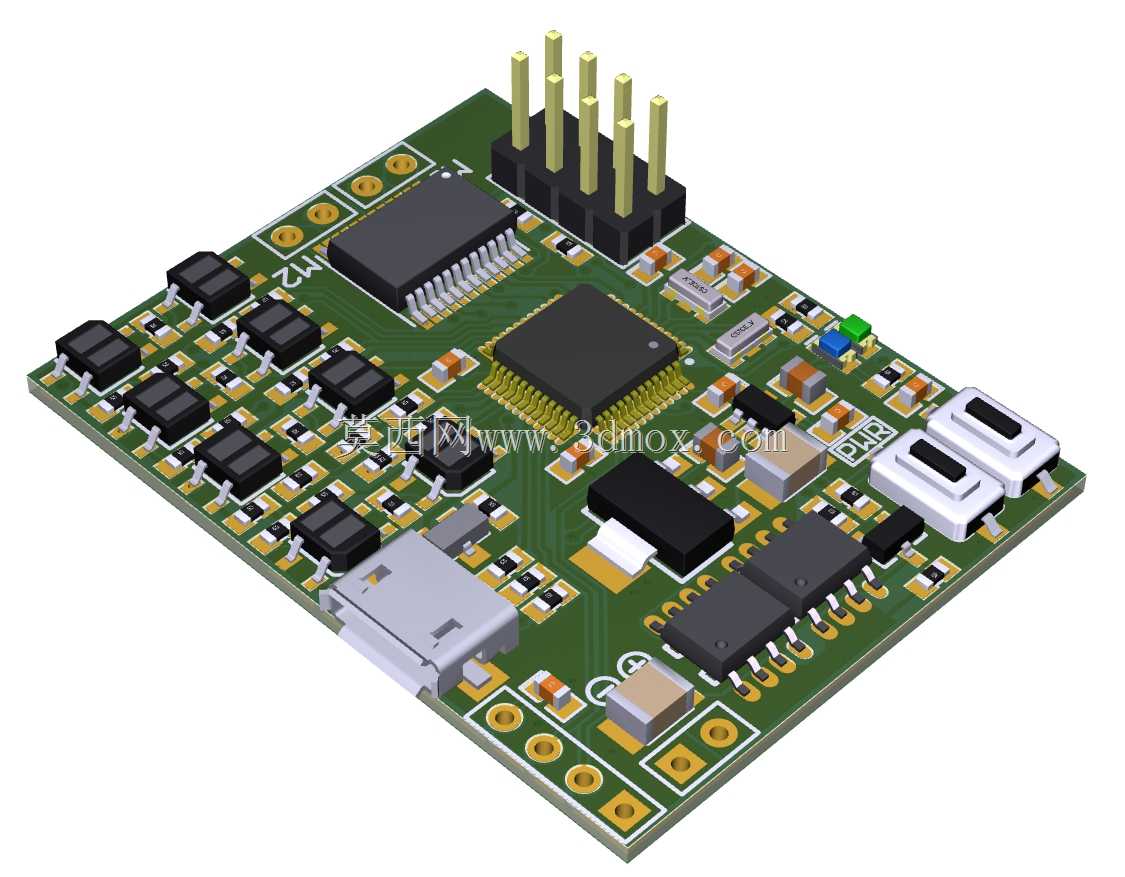

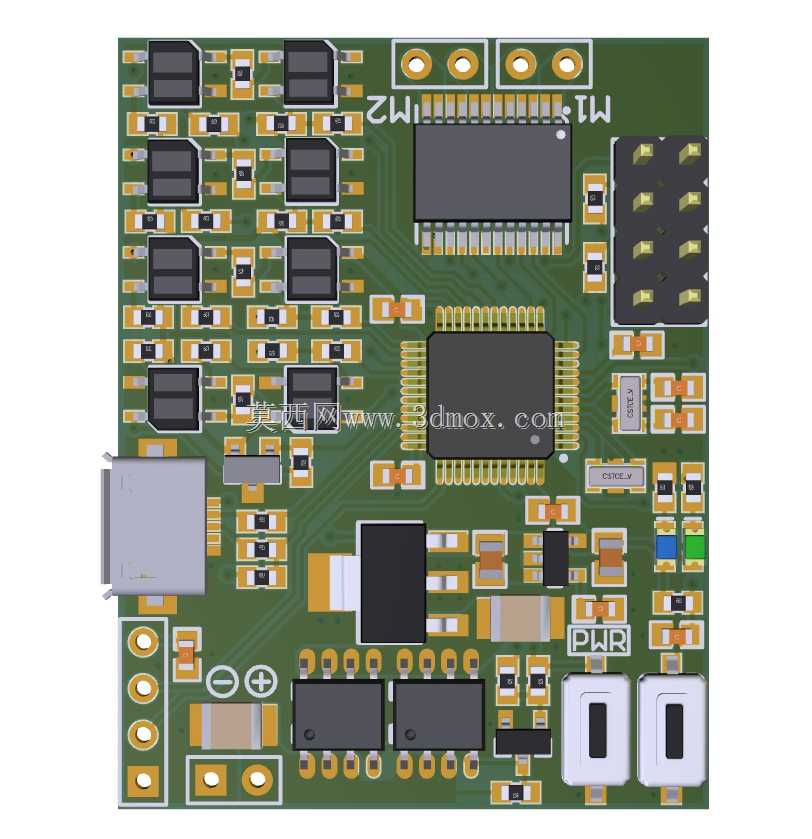

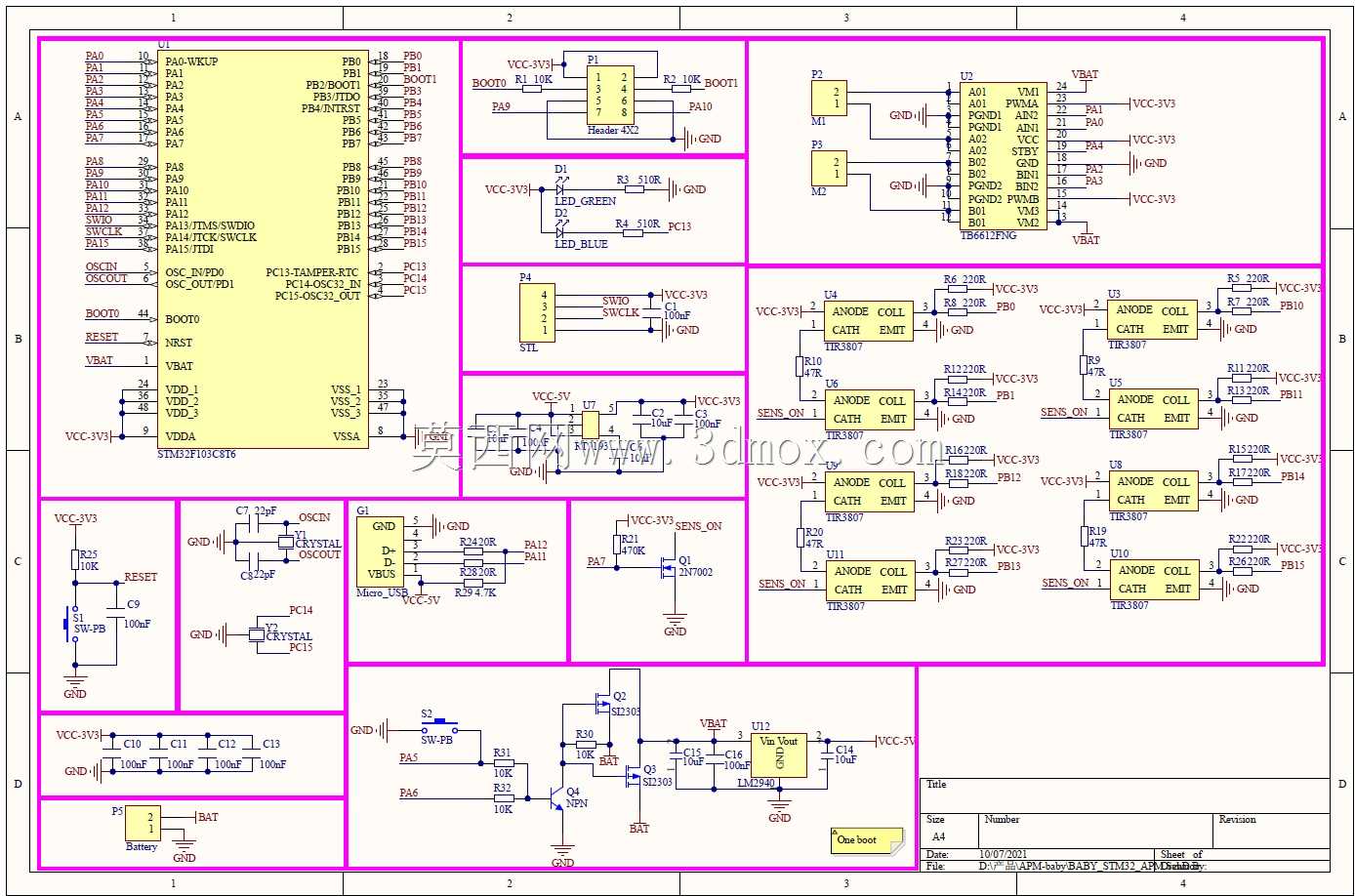

  这款STM32APM控制器板主要面向小型多旋翼无人机、桌面级小型移动机器人的运动控制场景,作为核心控制载体承担传感器数据采集、运动姿态解算、执行机构驱动输出的核心功能。从结构设计层面来看,整板采用四层FR-4玻纤基板设计,板厚控制在1.6mm,整体外形为切角矩形,长宽尺寸适配主流迷你飞控安装孔位,四个角预留M2规格的金属化安装孔,孔位周边做了3mm直径的禁布区,避免安装螺丝压接走线或表层焊盘造成短路。板载元件布局遵循信号流向分区原则,核心主控STM32芯片布置在板卡几何中心位置,周边预留0.5mm的等长走线空间,保障高速SPI、I2C总线的信号完整性;电源管理模块集中布置在板卡左侧边缘,

  从MicroUSB供电接口输入后依次经过自恢复保险丝、滤波电容、DC-DC降压芯片,分区铺地做隔离处理,避免电源纹波干扰陀螺仪、加速度计等MEMS传感器的采样精度。板卡顶部预留的2.54mm间距排针接口,用于外接GPS模块、遥控接收机、电调信号输出通道,排针高度选用12mm直插规格,既满足常规杜邦线插拔需求,也不会因为排针过高导致装机时与机架上层结构产生干涉。板载的两个USB接口分别承担固件烧录、串口调试功能,接口边缘做了加固焊盘设计,承受多次插拔也不会出现焊盘脱落问题。所有贴片元件均采用回流焊工艺的标准封装尺寸,阻容件选用0805通用封装,方便后期维修替换,板边预留1mm宽度的工艺边,满足SMT量产加工的夹持需求。

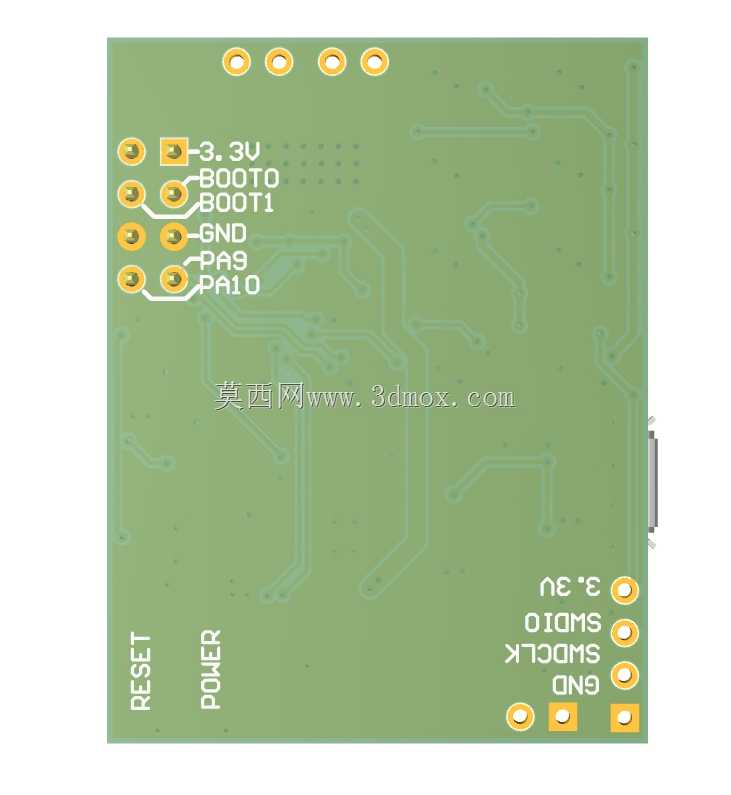

  整板的安装边界充分考虑了小型载具的内部空间,最高元件为顶部排针,整体最高点距板面12mm,其余元件最高不超过5mm,可以直接嵌入到3D打印的飞控舱内,不需要额外做结构避让。在信号接口的定义上,所有IO口的引出都做了丝印标注,对应引脚的功能、电压等级都在板边丝印层清晰标识,方便使用者快速接线,避免接反烧坏外设。电源回路的走线宽度做了加宽处理,大电流回路走线宽度不小于2mm,可承载最大5A的持续电流输出,满足外接小型舵机、LED指示灯的供电需求。
