3D打印机用thinker2560主控电路板结构

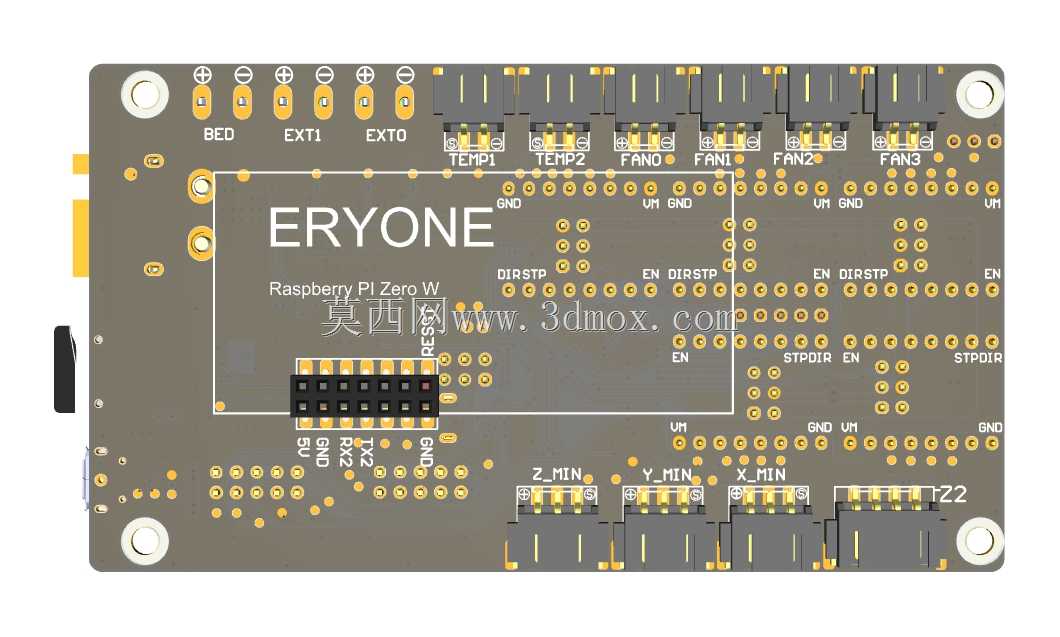

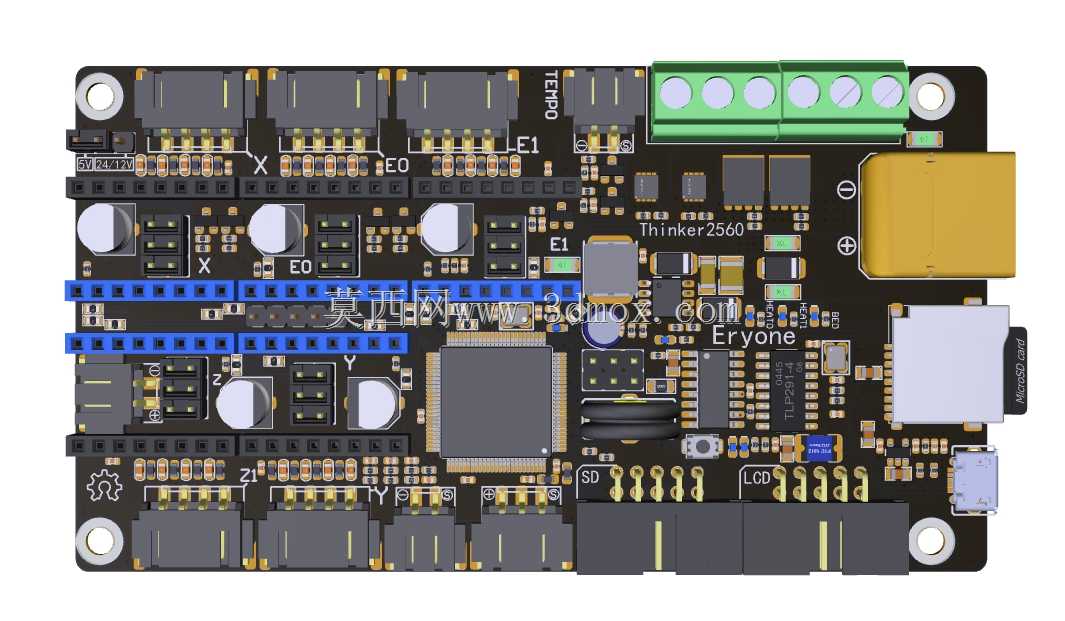

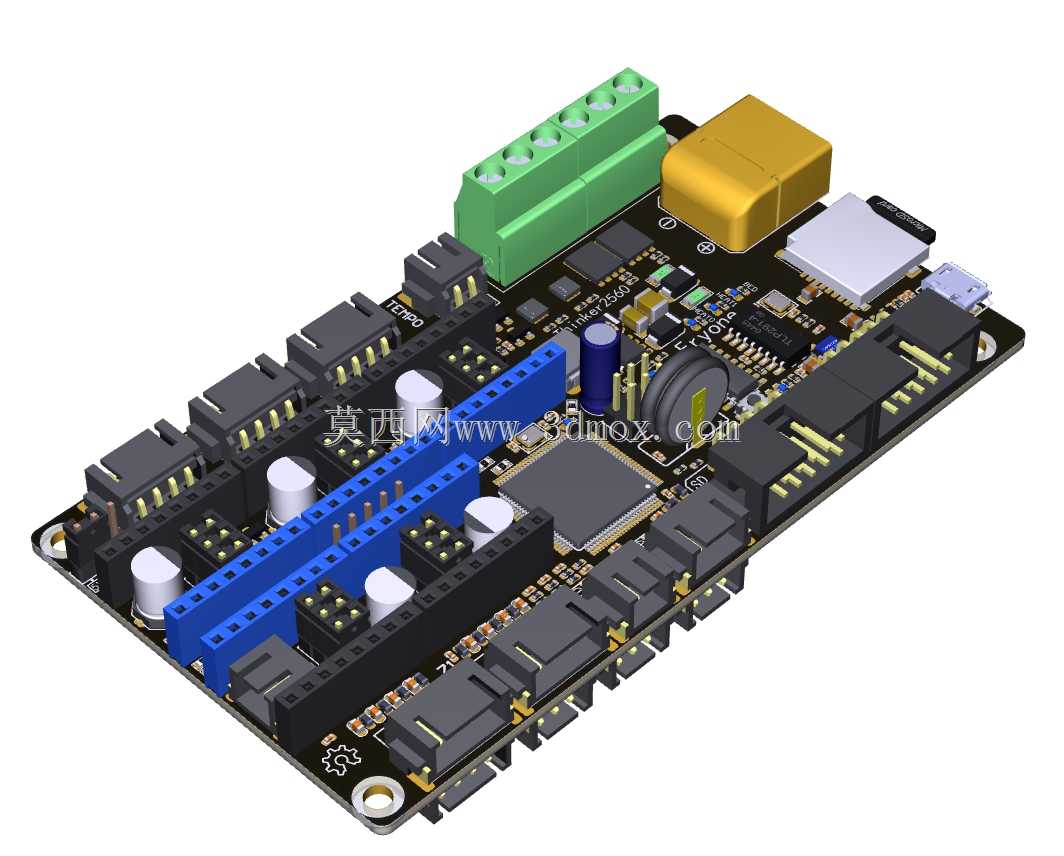

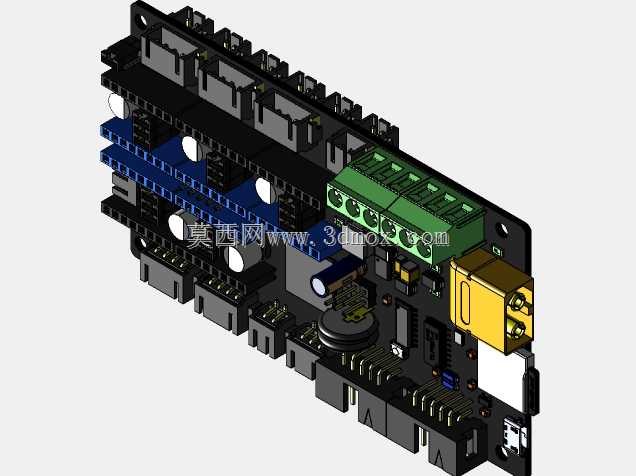

这款主控板是面向桌面级FDM 3D打印机开发的核心控制硬件，核心控制单元采用ATmega2560主控芯片，在实际3D打印作业场景中，承担整机运动逻辑运算、温度信号采集、加热单元通断控制、人机交互数据传输的核心作用，是整台3D打印机的运算中枢。从硬件接口布局来看，板载预留5路步进电机驱动器接插位，可直接适配常见的A4988、DRV8825等步进驱动模块，能够满足单喷头机型X/Y/Z三轴加挤出机、双喷头机型多挤出轴的运动控制需求，无需额外扩展驱动转接板，减少整机布线的杂乱程度。板上集成的绿色接线端子为电源输入与热端、热床加热回路的大电流接线位，采用螺钉压接的接线方式，可承载加热回路的持续大电流，避免接插件接触不良导致的发热、打火问题；板载的黄色方形元件为电源滤波单元，可对输入的直流电源进行杂波滤除，避免电机启停、加热通断时的电压波动干扰主控芯片的稳定运行，减少打印过程中出现的丢步、复位等异常问题。从结构设计角度，整块电路板采用矩形布局，安装孔位分布在板体四角，安装孔间距适配市面上多数开源3D打印机的主控安装位尺寸，可直接替换同架构的其他主控板，无需重新设计设备的电控安装支架。板上的蓝色排针座用于外接LCD显示屏、SD卡模块、限位开关等外设，排针引脚定义完全兼容主流开源3D打印机固件的引脚分配，固件烧录后可直接匹配外设功能，无需重新进行引脚映射调试。板载的USB接口可直接连接电脑进行联机打印、固件烧录与参数调试，Type-B接口的固定强度足够应对日常插拔的受力需求，不易出现接口松脱的问题。电路布局上，大电流的加热回路与小信号的传感回路做了分区排布，减少大电流走线对温度传感、限位信号的电磁干扰，提升信号采集的稳定性，避免温度采样偏差导致的温控失准问题。所有接插件均布置在板体的边缘位置，设备组装时所有外接线缆均可从板边接出，不会出现线缆横跨板体挤压元件的问题，也方便后期维护时的接线插拔操作。板上的电容、电感等无源元件均采用贴片加直插结合的排布方式，核心滤波电容采用直插元件，具备更好的耐温性能与更长的使用寿命，可适应电控箱内长期工作的温升环境。
