莫仕1.25间距6针板对线连接器结构

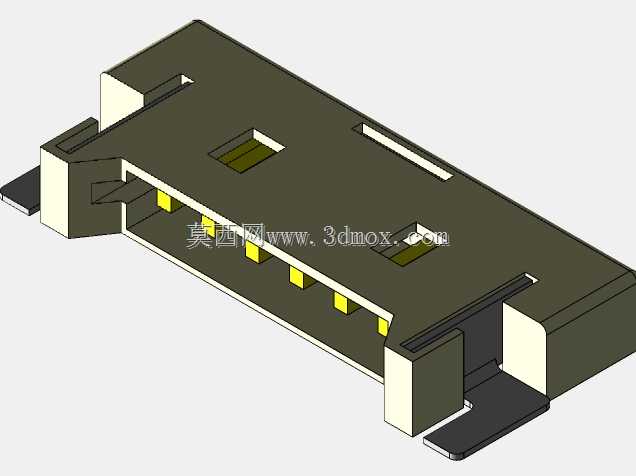

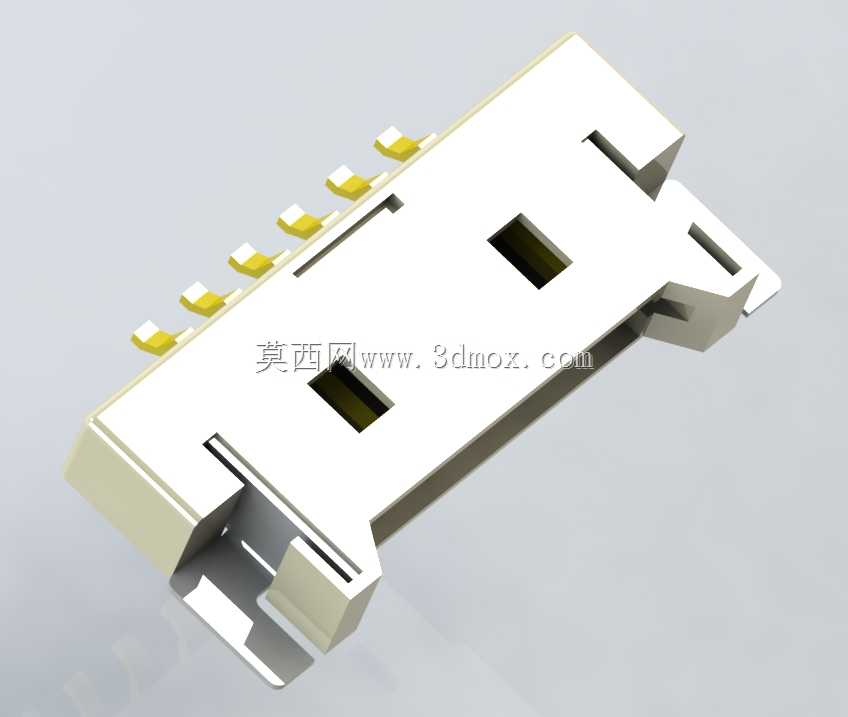

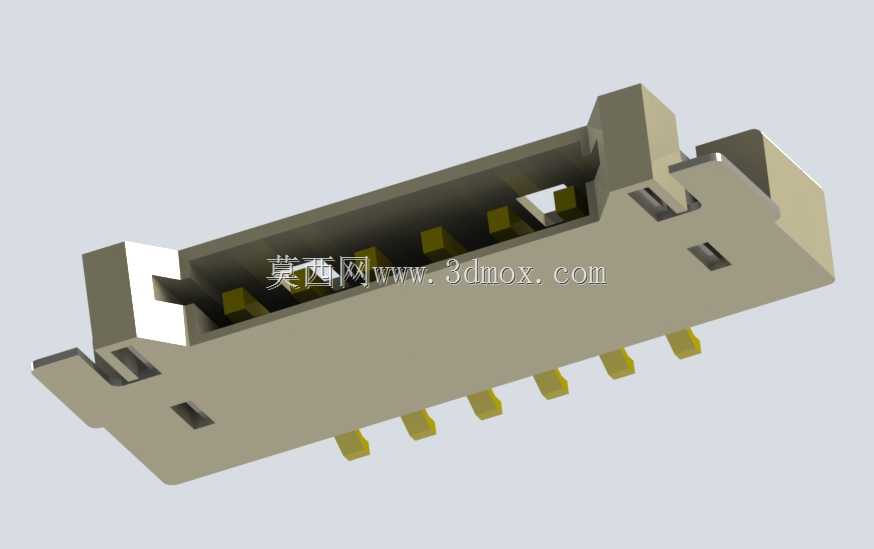

　　这款6针连接器的针脚间距设定为1.25毫米，属于小间距线对板连接器件，主要面向空间受限的紧凑型电子设备内部电路连接场景，常见于便携消费电子、小型工控传感模块、车载微型控制单元的板端信号传输链路中，承担低压差分信号、小电流供电回路的物理连接功能，可实现线束与PCB板之间的可拆式连通，方便生产装配阶段的模组对接，也便于后期售后环节的部件更换维护。从结构设计来看，主体采用耐高温绝缘塑胶基座，基座上预留了六个平行排布的端子卡槽，每个卡槽内嵌入冲压成型的镀金接触端子，端子接触端采用弹片式结构，公母对插时可依靠金属弹片的预紧力提供稳定接触压力，降低接触电阻波动带来的信号传输损耗，端子焊接端采用SMT贴装引脚，可适配回流焊工艺，

　　与PCB焊盘形成可靠的焊点连接。基座两侧设计了带卡扣的固定翼结构，安装时固定翼可卡在PCB板对应的定位孔边缘，在焊接前提供预固定作用，避免过炉时连接器发生偏移，同时对插完成后，配套的线束端胶壳卡扣可与基座上的卡位结构扣合，防止设备受振动、冲击时出现接插件松脱的问题。基座上开设的两个方形镂空槽，一方面是为了减少塑胶原料用量，降低成型后的基座内应力，避免长期使用后基座形变挤压端子导致接触不良，另一方面也可作为视觉对位标记，方便SMT贴装时设备识别抓取定位，提升贴装精度。从安装边界来看，该连接器贴装后在PCB板上占用的长宽尺寸适配小尺寸板卡的布局需求，基座高度控制在较低范围，不会对板卡上方的结构件安装造成干涉，

　　焊接端引脚伸出基座底部的高度符合常规SMT焊膏印刷的厚度要求，可兼容标准的表面贴装生产流程。在实际选型应用中，这类小间距连接器需要注意匹配对应线规的压接端子，压接时需保证端子与线芯的压接拉力符合行业规范，避免线束受拉时线芯从端子内脱出，对插过程中需保证公母端对位准确，不可斜向强行插入，否则容易导致塑胶基座内的端子弹片变形，造成接触失效。建模过程中对端子的弹片形变行程做了合理还原，卡扣的扣合量也按照实际接插件的通用设计标准做了参数设定，基座的拔模斜度、壁厚均匀性都符合注塑成型的工艺要求，可直接用于结构设计阶段的板卡布局干涉检查，也可作为接插件选型时的结构参考，帮助工程师提前评估连接部位的空间占用情况，优化整体设备的内部走线布局。
