升降式水槽排水过滤塞结构设计

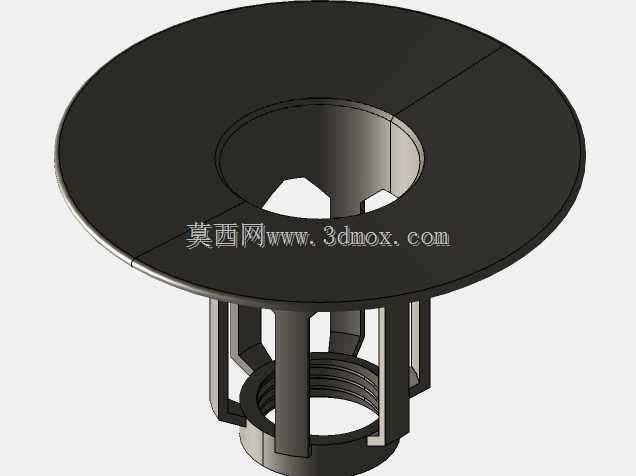

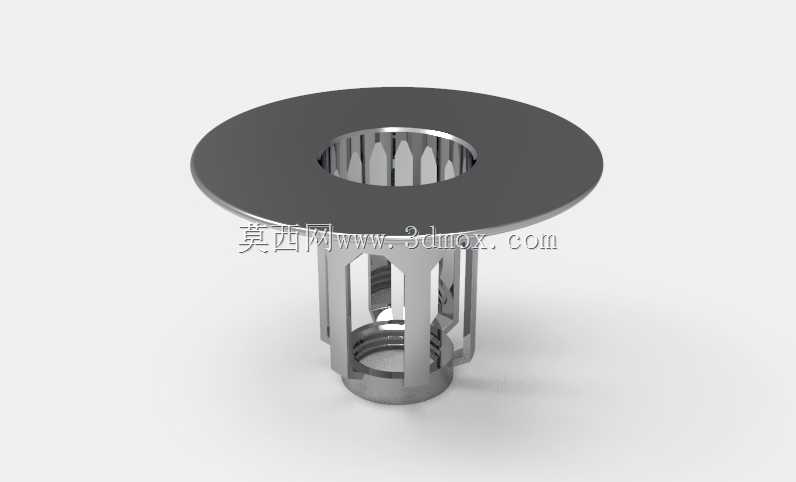

该款水槽塞主要应用于家用厨房水槽、公共盥洗台盆、商用餐饮后厨清洗槽等排水口位置，核心承担排水通断控制与杂物拦截过滤的双重作用，避免食物残渣、毛发、细小硬质碎屑落入下水管道造成堵塞，降低管道疏通维护的频次。从结构设计逻辑来看，整体采用顶部法兰盘加下部镂空柱体的组合构型，顶部法兰盘为大直径薄圆盘结构，安装时可完全覆盖标准水槽下水口的台阶端面，依靠端面贴合实现限位，不会出现整体掉入下水管道的问题，法兰盘的外径尺寸匹配常规家用及商用水槽下水口的安装台阶内径，安装时无需额外改造水槽原有结构，直接放入下水口即可完成装配，适配性较强。下部柱体采用多道竖向镂空开槽设计，开槽的宽度经过尺寸校核，既能保证排水时的过流面积满足大流量排水需求，避免水槽积水，又能拦截尺寸大于开槽宽度的杂物，柱体内部设置有与升降机构匹配的卡位结构，当塞体处于升高位置时，柱体上的镂空开槽完全露出，水槽内的水可通过开槽流入下水管道，同时杂物被拦截在开槽外侧；当塞体处于降低位置时，法兰盘下端面与水槽下水口台阶完全贴合，阻断排水通路，水槽内可蓄水用于浸泡清洗物品。柱体下端设置有环形导向结构，与下水管道内壁形成小间隙配合，塞体升降过程中可保持竖直姿态，不会出现倾斜卡滞的问题，长期使用过程中也不会因水流冲击出现偏位。材质选型上适配厨卫潮湿多油污的使用环境，结构表面无多余死角，日常使用后可直接取出冲洗附着的杂物，维护操作十分简便。在建模过程中，对各部位的配合间隙做了合理预留，法兰盘厚度兼顾结构强度与安装空间需求，不会因过薄受压变形，也不会因过厚凸出水槽底面过多影响日常清洗操作，下部镂空筋条的厚度经过强度校核，可承受日常排水过程中水流冲击与杂物挤压，不会出现断裂变形的问题，整体结构无易损小件，使用寿命较长。
