QTR-1RC反射率传感器结构设计

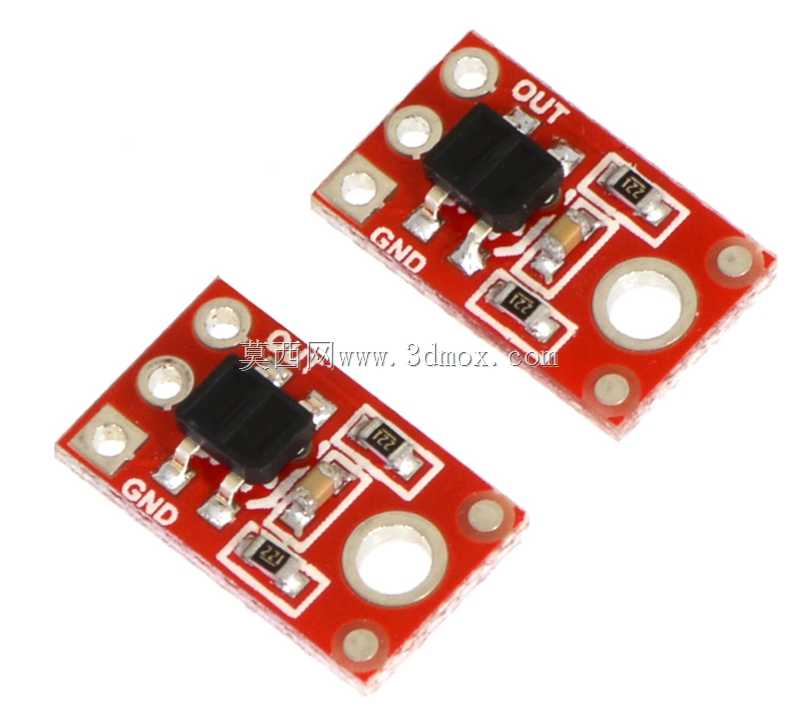

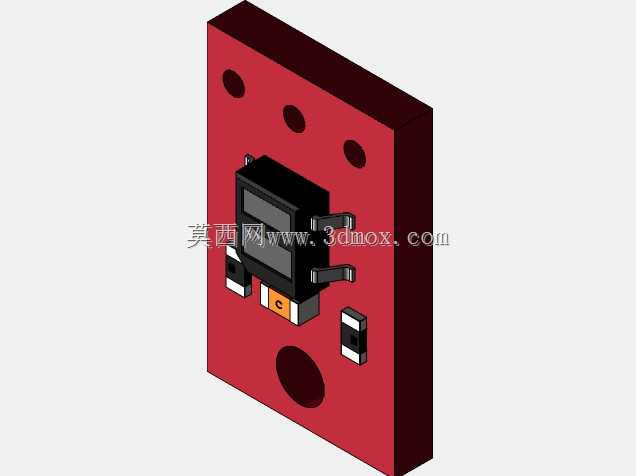

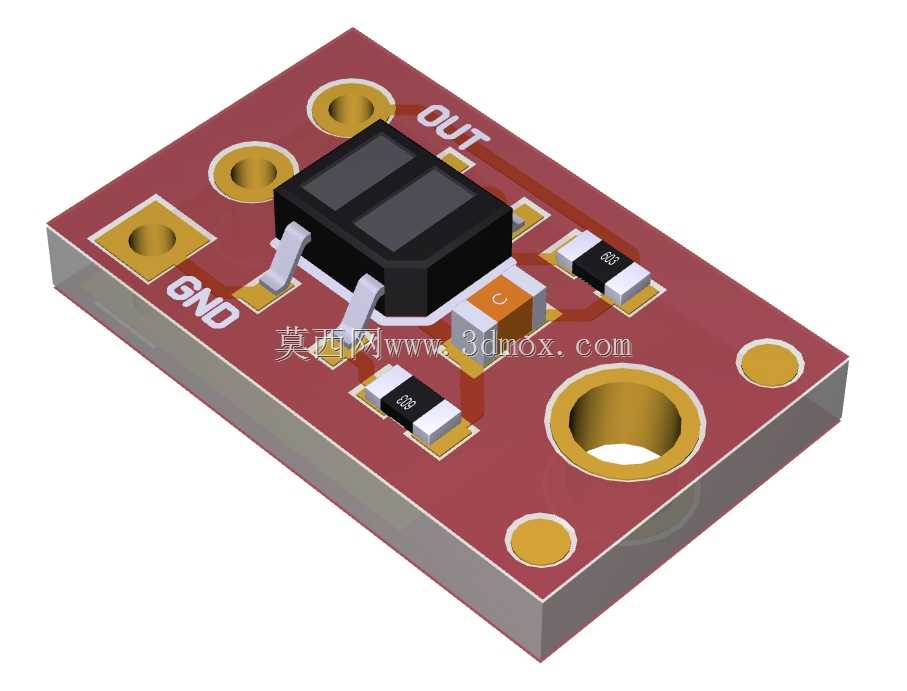

　　这款反射率检测模块的结构设计，核心围绕近距离红外反射检测的实际工况展开，在小型自动化设备、智能寻迹小车、物料到位检测、边缘识别场景中有着广泛应用，能够通过红外发射与接收的光强差，判断检测面的反射率差异，进而输出对应的检测信号，无需复杂的光学调校即可快速投入使用。从结构布局来看，模块采用标准FR-4基材PCB作为承载主体，板上集成了一对红外发射LED与光电晶体管，两个核心光电器件的间距经过反复调校，既避免了发射光线直接串扰接收端造成的底噪过高问题，又保证了近距离检测时的反射光接收效率，检测有效距离控制在0到10mm区间，适配绝大多数流水线小件检测、小车寻线的工况需求。板载的贴片电阻均采用标准0805封装，

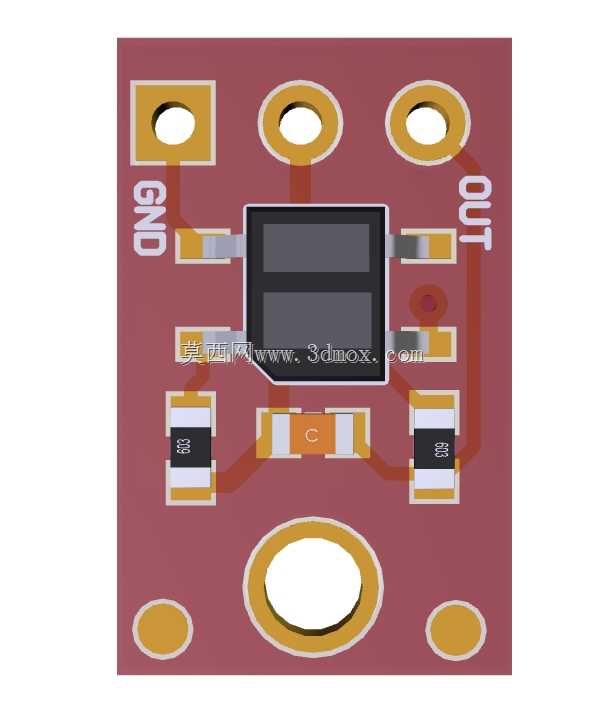

　　分别为发射管与接收管提供合适的工作限流，避免元件过流损坏，同时所有贴片元件的布局都避开了安装孔位与走线区域，生产时可直接通过SMT贴片工艺完成焊接，减少后续手工补焊的工序。安装边界设计上，PCB板整体采用矩形切角结构，四个角位设置了不同规格的金属化安装孔，其中三个直径3mm的通孔适配标准M3螺丝安装，一个大直径通孔可用于定位柱穿过或者走线避让，安装孔的位置分布充分考虑了模块安装后的受力均匀性，即使在有小幅振动的设备上固定，也不会出现板体翘曲导致的检测角度偏移。板上丝印清晰标注了GND、OUT等引脚定义，接线时无需额外查阅手册即可快速完成接线，核心的光电收发元件采用黑色塑封外壳，既可以阻挡环境杂散光的干扰，

　　又能对内部的晶圆起到物理防护作用，避免装配过程中磕碰造成元件损坏。在设计思路上，整个模块没有多余的冗余结构，所有元件布局都围绕检测光路的稳定性做优化，板边到元件的距离预留了足够的安全间隙，装配时不会因为工具触碰造成元件脱落，PCB板的厚度采用1.6mm标准厚度，兼顾了结构强度与轻量化需求，整体重量不到5g，即使安装在小型移动机构上也不会带来额外的负载负担。实际使用中，该模块可以直接通过排针连接到主控板，不需要额外的信号调理电路，接收管输出的信号可以直接被主控的IO口采集，对于反射率差异较大的黑白界面，输出信号的压差足够大，不需要额外增加放大电路即可实现稳定检测，在物料有无检测场景下，能够可靠识别普通纸张、塑料、金属等不同材质的反射差异，不会因为环境光的小幅波动出现误触发。
