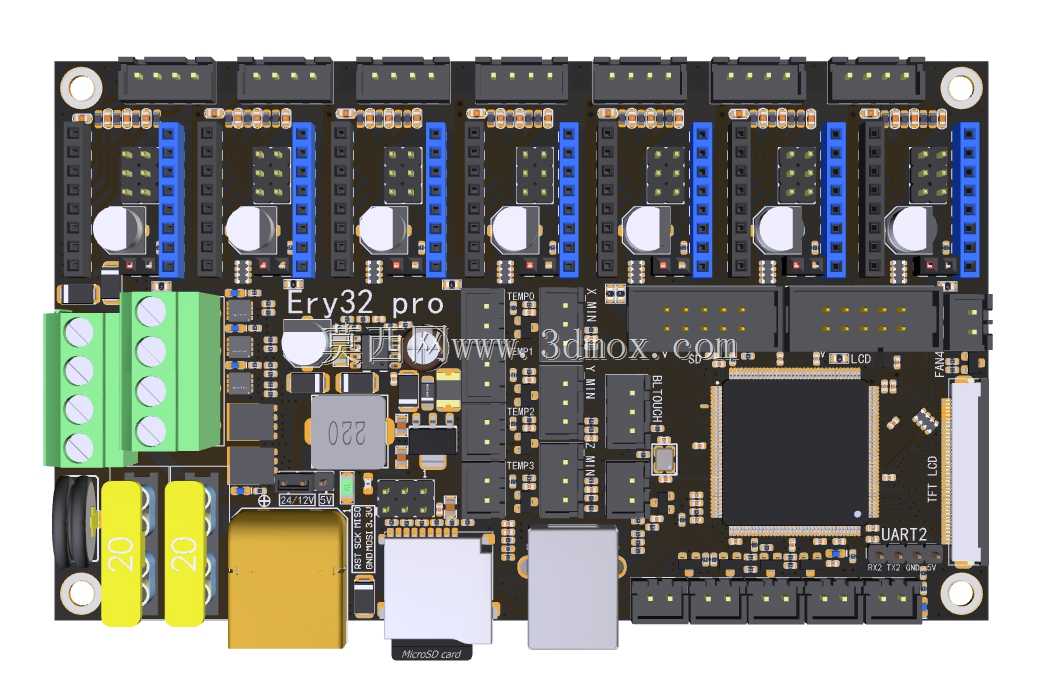

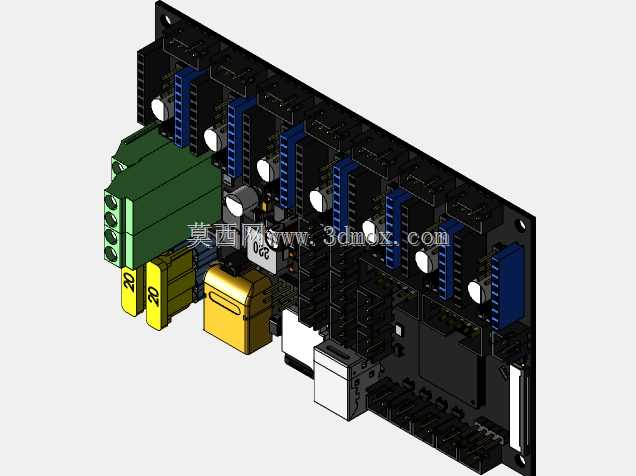

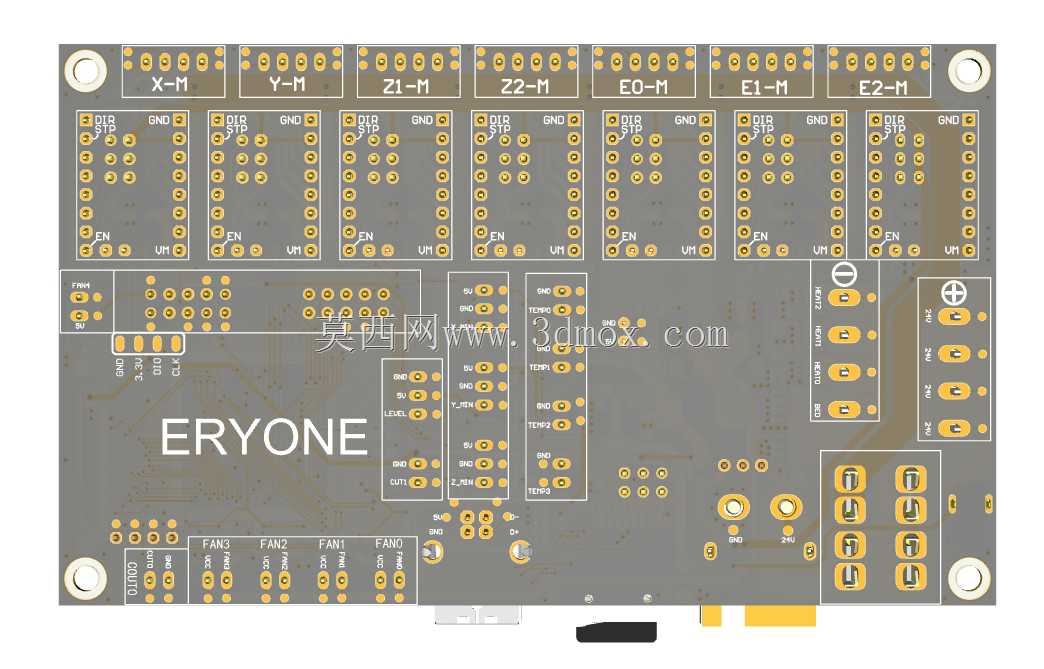

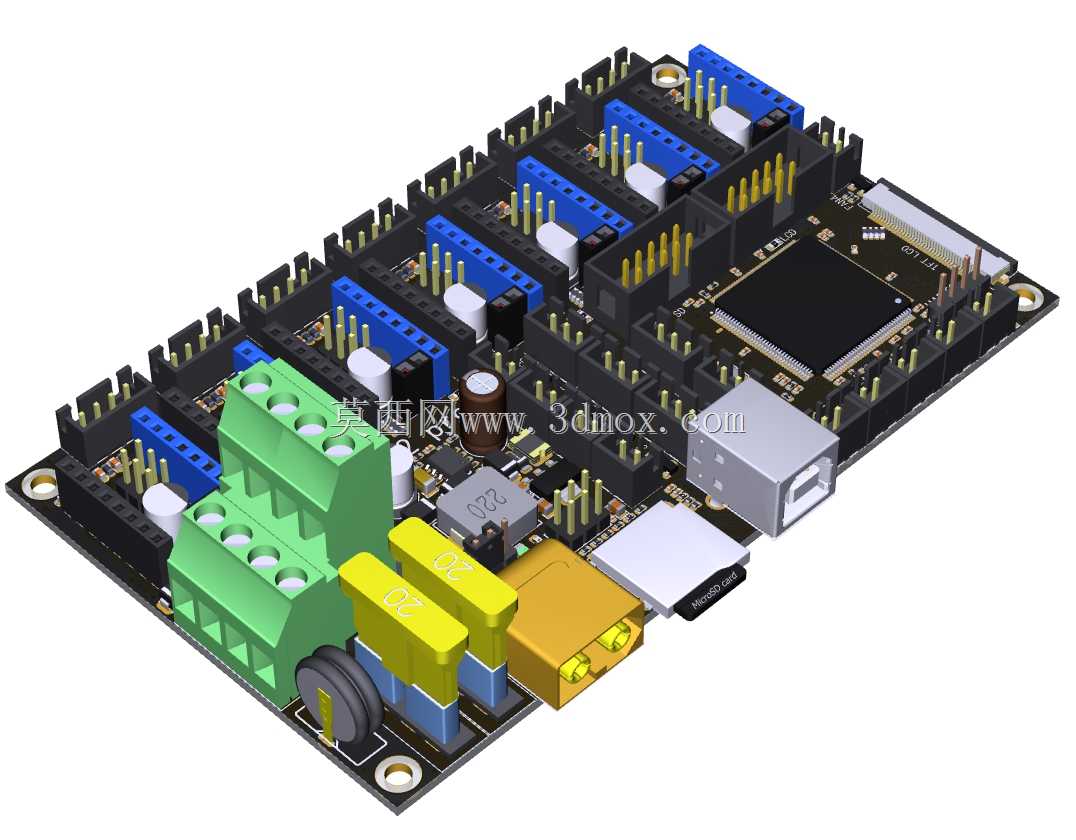

Ery32 pro多轴3D打印机主控电路板结构

这款主控板是面向桌面级FDM 3D打印机开发的核心控制硬件，在实际设备应用中，承担着整机运动逻辑执行、外设信号交互、打印流程调度的核心作用，适配多喷头、多轴联动的高精度3D打印场景，不管是家用DIY改装机型，还是小批量生产的商用桌面3D打印机，都能通过这块板卡完成整机控制链路的搭建。从功能配置来看，板卡预留了7路独立步进电机驱动接口，可覆盖X/Y/Z三轴运动、双挤出头、双Z轴同步甚至辅助送料轴的驱动需求，不需要额外外接驱动扩展板就能实现多轴构型的设备适配；板上集成了丰富的IO接口，包含限位开关接入端口、温度传感器采集端口、加热棒控制输出、散热风扇调速接口、调平传感器信号端口，还预留了显示屏通讯、SD卡离线打印、USB联机通讯的连接位，能覆盖3D打印机运行过程中所有外设的信号交互需求，不需要额外做信号转接就能完成整机组装的接线工作。设计层面上，板卡采用分层布局思路，将强电驱动区域与弱电信号区域做了物理分隔，大电流接线端采用绿色插拔式接线端子，能承载热床、加热棒的大电流负载，避免接线松动导致的接触不良问题；驱动接口采用统一的排针座设计，支持市面上主流的步进驱动模块直插，用户可根据打印精度需求更换不同细分档位的驱动模块；板载电源输入端口做了防反接保护设计，电源回路增加了滤波电容与稳压模块，能过滤供电端的电压波动，避免打印过程中因电压不稳出现的主控复位、步进丢步问题。安装边界上，板卡四角预留了标准固定孔位，孔位间距匹配市面上主流3D打印机的控制盒安装尺寸，板卡整体外轮廓做了圆角处理，边缘没有突出的尖锐焊盘，安装时不会出现与金属机箱短路的风险；接口排布全部朝向板卡外侧，接线时不需要在板卡下方预留走线空间，能有效压缩控制盒的内部安装空间，接线完成后所有线材可顺着控制盒侧壁理线固定，后期维护时不需要拆解板卡就能完成接口插拔与故障排查。在实际选型应用中，这块板卡的多轴驱动配置能适配CoreXY、笛卡尔、三角洲等不同构型的3D打印机，不需要针对不同机型重新设计控制板，能有效降低设备厂商的硬件选型与备货成本，对于DIY改装用户来说，丰富的预留接口也能支持后期加装自动调平、 filament断料检测、灯光控制等扩展功能，不需要额外焊接改装就能完成功能升级。
