大电流航模动力接口接插件结构

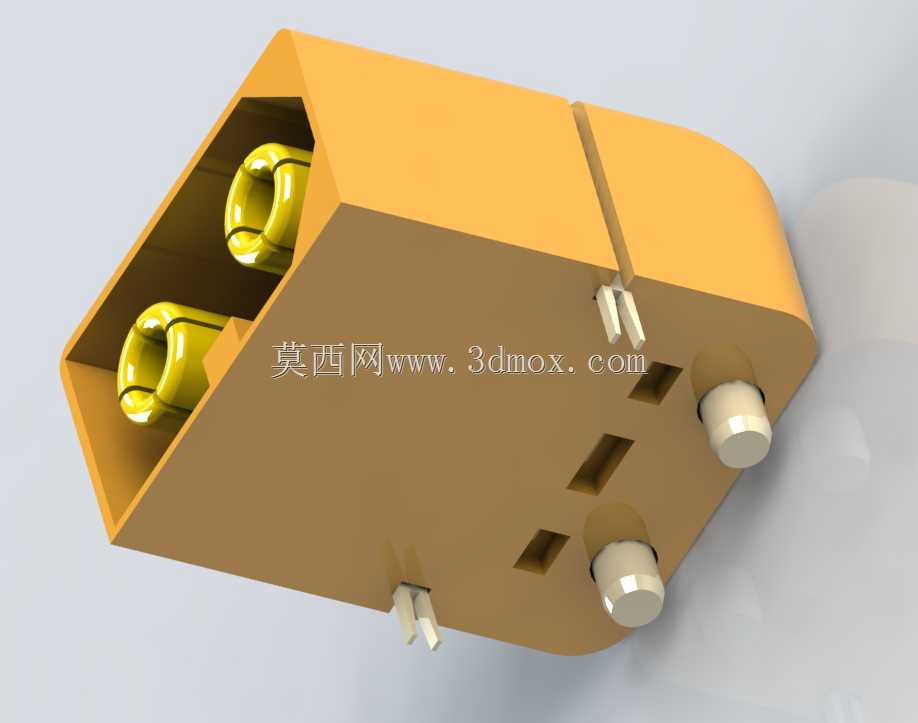

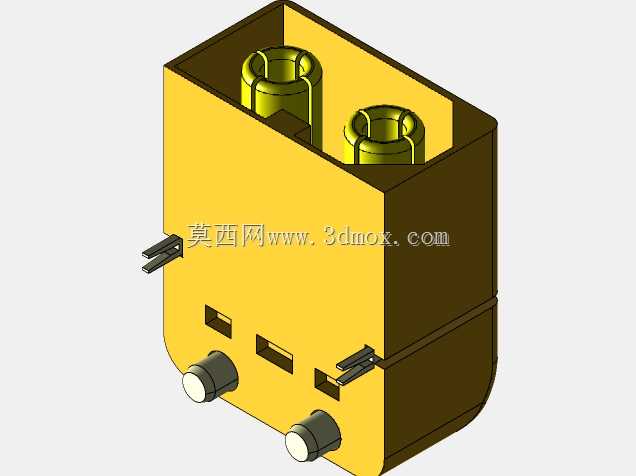

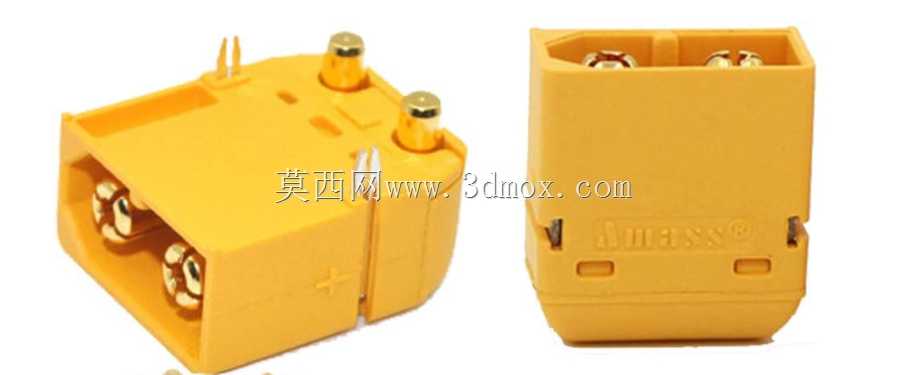

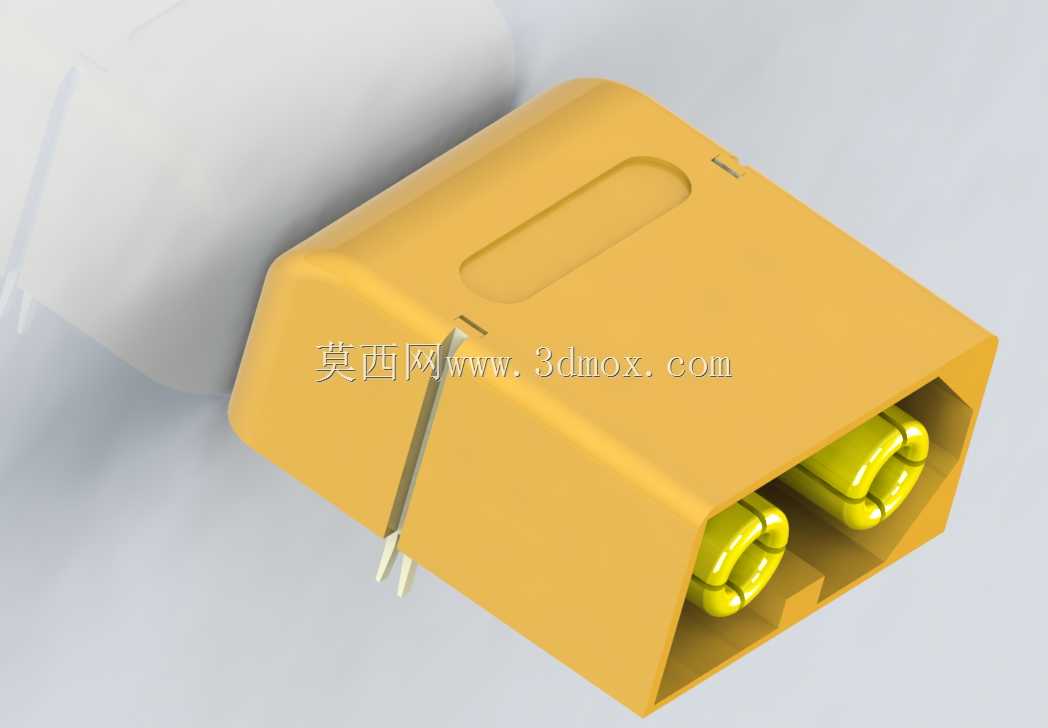

这款卧式板载大电流接插件，核心定位是满足高倍率动力回路的可靠连接需求，在消费级无人机、桌面级FDM3D打印机这类需要短时大电流供电的设备中，承担电池与主控板、动力驱动模块之间的电力传输作用。从结构设计来看，公母端对插的接触件采用带弹性抱紧结构的铜质镀金端子，接触区域做了圆弧过渡导向，插合时能自动导正位置，避免硬插导致的端子变形，60A额定通流能力下，接触电阻控制在毫欧级，能减少大电流工况下的接触发热，避免长时间满负载运行时出现接插件温升过高的问题。外壳采用耐高温的PA66加玻纤材质注塑成型，绝缘性能满足低压动力回路的安规要求，同时具备一定的机械强度，能承受日常插拔的外力冲击，不会轻易出现壳体开裂的情况。安装端采用卧式贴板加定位柱的设计，壳体底部伸出的两个圆柱形定位柱，在PCB Layout阶段需要对应预留定位孔，过波峰焊或者回流焊时能先通过定位柱固定接插件位置，避免焊接过程中接插件偏移导致引脚虚焊、连锡；两个焊片引脚对应PCB上的焊盘做加宽处理，承载大电流时焊盘的载流能力能和端子匹配，不会出现焊盘过热脱落的问题。外形上采用带防呆的不对称结构，插合面做了梯形导向槽，反向插入时会被壳体结构挡住，从根源上避免正负极接反导致的电路烧毁问题，插合到位后端子的抱紧力能达到行业通用的防松要求，普通飞行振动、设备移动过程中不会出现松脱断电的情况。建模过程中需要重点把控几个尺寸边界：首先是定位柱的中心距公差，要控制在±0.1mm以内，否则批量生产时会出现插件无法顺利装入PCB定位孔的问题；其次是插合面的导向角度，要和对应公端的导向角度匹配，保证插拔手感顺畅，不会出现卡滞；另外引脚的共面度需要控制在0.05mm以内，满足SMT贴片焊接的平整度要求，避免个别引脚虚焊。这类接插件在选型时，除了载流参数，还要关注插拔寿命，常规设计下能满足500次以上的插拔循环，接触电阻不会出现明显上升，足够覆盖设备全生命周期的使用需求，不管是航模玩家日常更换电池，还是3D打印机维护时拆装电源部分，都能保持稳定的连接性能。
