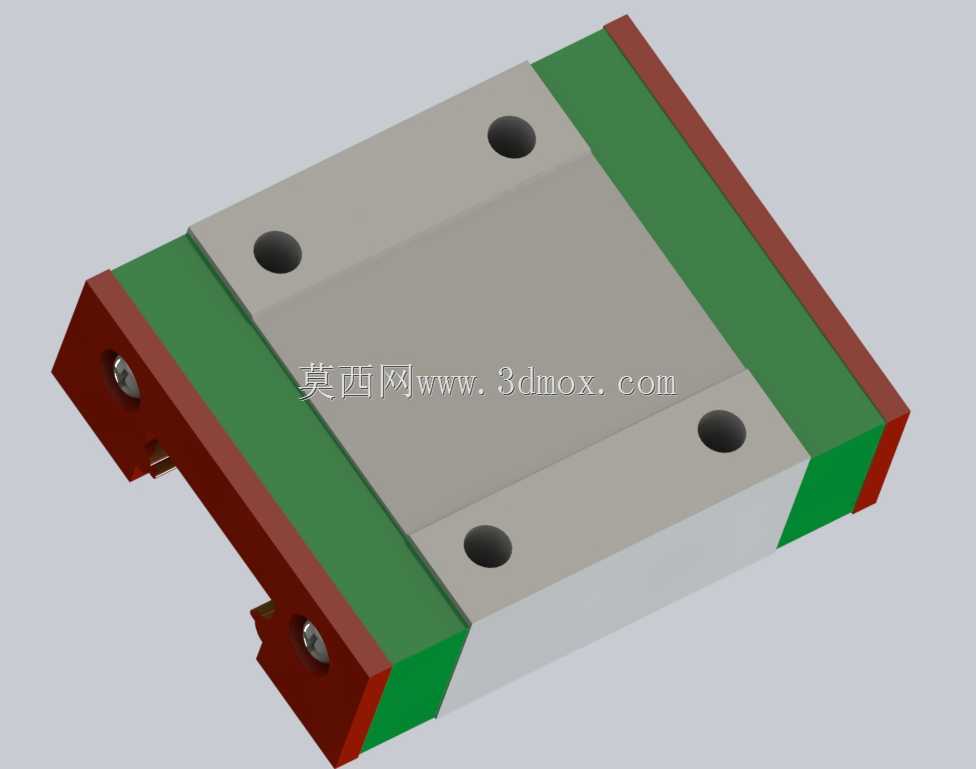

微型直线导轨MGN12C滑动滑块结构

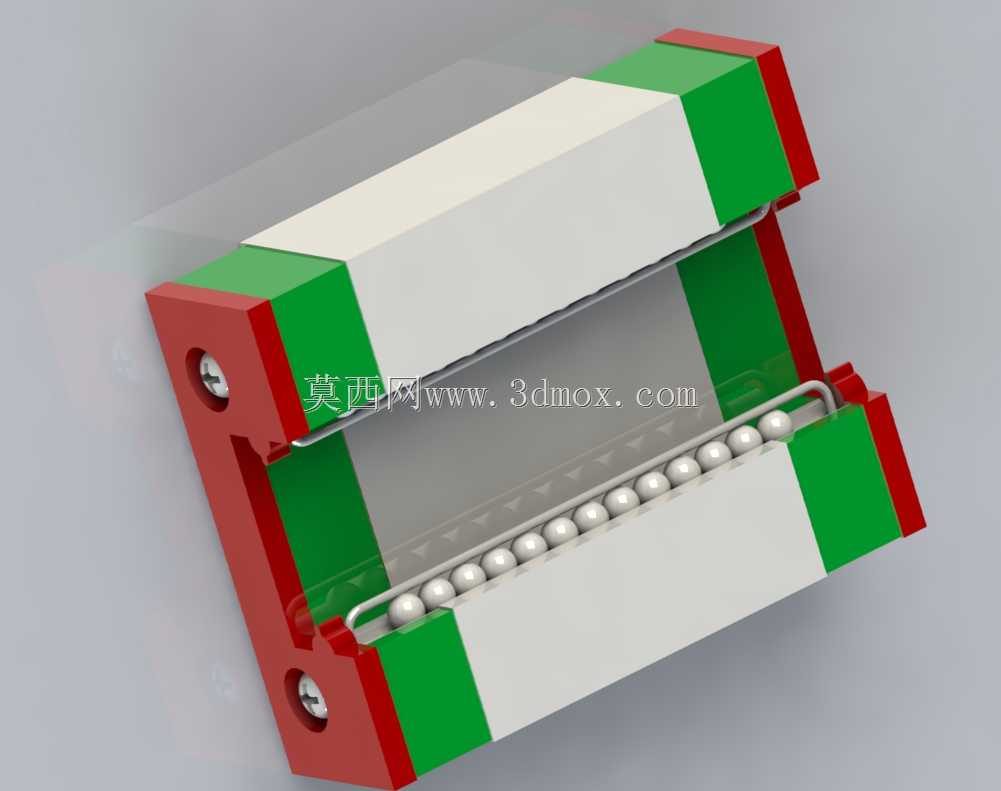

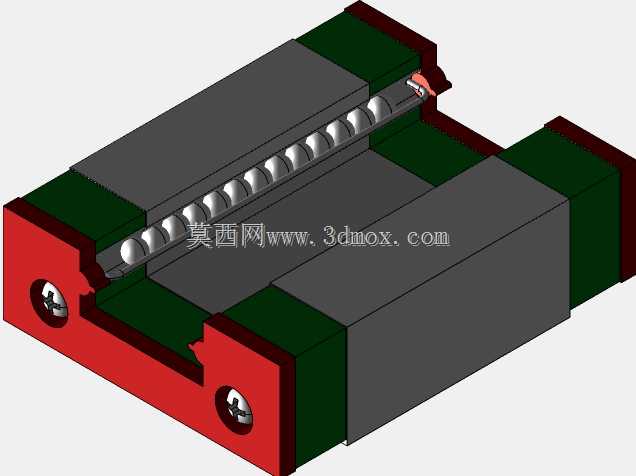

　　在小型自动化设备、精密检测仪器、3D打印运动轴这类对安装空间有严格限制的场景里，微型线性滑动部件的选型直接决定了设备运行的平稳性与重复定位精度，MGN12C滑块正是适配12mm宽度微型导轨的标准滑动组件，常与同规格轨道配对使用，作为直线运动副的移动承载部件。从结构设计来看，该滑块采用双列滚珠循环回流的布局，滚珠在滑块本体与导轨滚道之间形成滚动摩擦副，相比传统滑动摩擦结构，运行阻力可降低至滑动结构的十分之一甚至更低，低速运行时无爬行现象，能满足微米级进给的传动需求。滑块两端设计有端盖与密封结构，端盖内部加工有精准的滚珠回流通道，保证滚珠在完成承载段滚动后能顺畅回流至循环路径起始端，两端的密封刮片可阻挡外界粉尘、细小切屑进入滚道内部，

　　延长传动副的维护周期与使用寿命。滑块本体采用合金钢材质经淬硬处理，滚道表面硬度达到HRC58-62，具备足够的接触疲劳强度，可承受额定范围内的径向载荷与一定的倾覆力矩，适配轻载高速的直线运动场景。安装边界方面，该滑块的安装孔位遵循微型导轨滑块的通用标准间距，底面为基准安装面，通过内六角螺栓可直接固定在设备的运动滑台平面上，安装时需保证滑台安装面的平面度公差在0.02mm以内，避免因安装面变形导致滑块预紧力异常，出现运行卡滞或磨损加剧的问题。滑块侧面与导轨侧面的间隙可通过预压调整实现零间隙或微预压状态，不同预压等级对应不同的刚性与运行阻力，选型时可根据设备的负载大小、运动速度、精度要求匹配合适的预压等级，通常轻载高速场景选用微预压，

　　有一定刚性要求的定位场景选用中预压。在实际设备装配中，这类微型滑块常成对使用，两根平行导轨分别安装在设备基座的两侧，两个滑块共同承载运动滑台，需注意安装时保证两根导轨的平行度公差，避免滑块承受额外的侧向载荷，日常维护时可定期通过滑块上的注油孔补充润滑脂，保证滚珠与滚道接触面的润滑状态，降低长期运行的磨损量。
