槽型光电断续器3D打印灯丝检测结构件

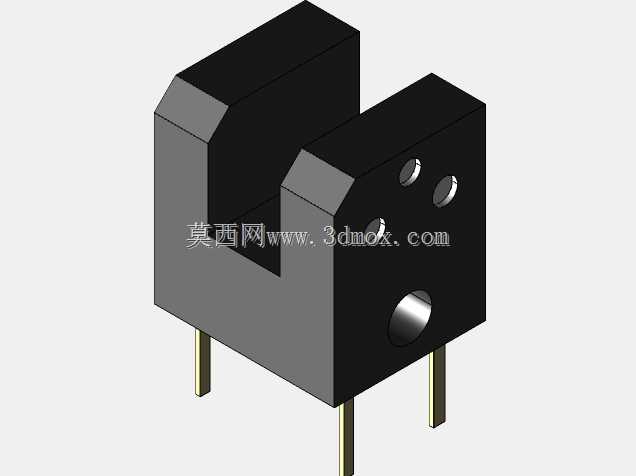

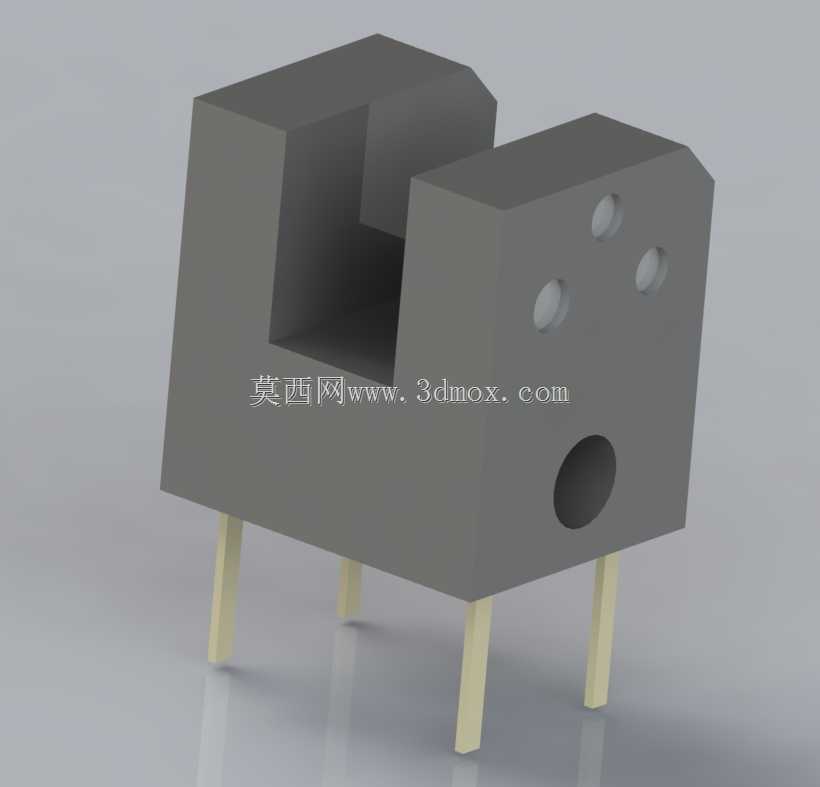

　　在桌面级FDM3D打印设备的运行逻辑里，耗材供给状态的实时检测是避免空打、断料废件的核心环节，这款槽型光电断续器正是针对该场景设计的非接触式检测元件。从结构设计来看，整体采用U型槽体布局，槽口宽度匹配常规1.75mm、3mm打印耗材的通行间隙，槽体两侧分别内置红外发射与接收单元，当耗材正常从槽内穿过时，红外光路被遮挡，输出端维持固定电平信号；一旦出现断丝、耗材耗尽的情况，光路贯通，输出电平跳变，设备主控即可触发暂停、换料提示等动作，避免无耗材状态下继续走刀造成的打印失败与平台损伤。

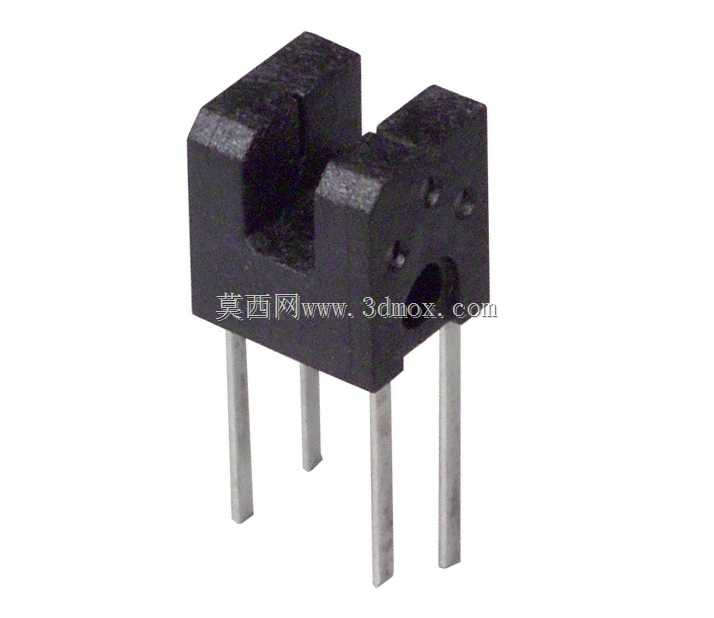

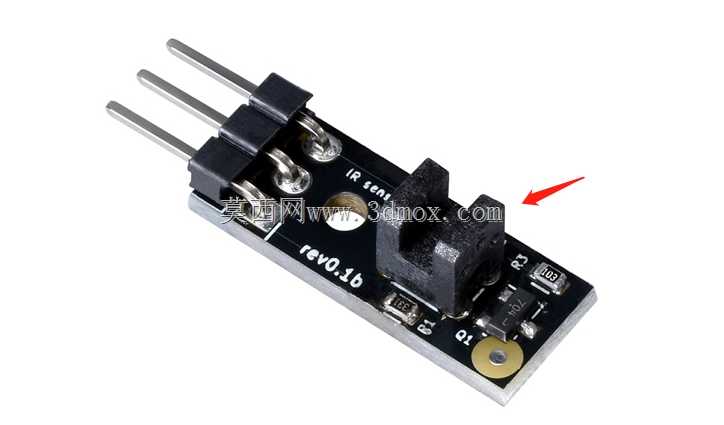

　　设计过程中优先考虑了安装适配性，底部伸出的四个直插式引脚既可以直接焊接在设备主控板的预留焊盘上，也能通过配套接插件实现快拆连接，引脚间距符合通用2.54mm排针标准，无需额外定制转接件。槽体外壳采用遮光性工程塑料建模，表面做哑光消光处理，避免外界环境光斜射入槽内造成信号误触发，外壳侧面预留的三个小圆孔为安装定位孔，可配合M2螺丝直接固定在3D打印机的挤出机进料端支架上，安装时槽口中心需与耗材进料路径完全重合，保证耗材进出槽体时不会与槽壁发生剐蹭，减少进料阻力。

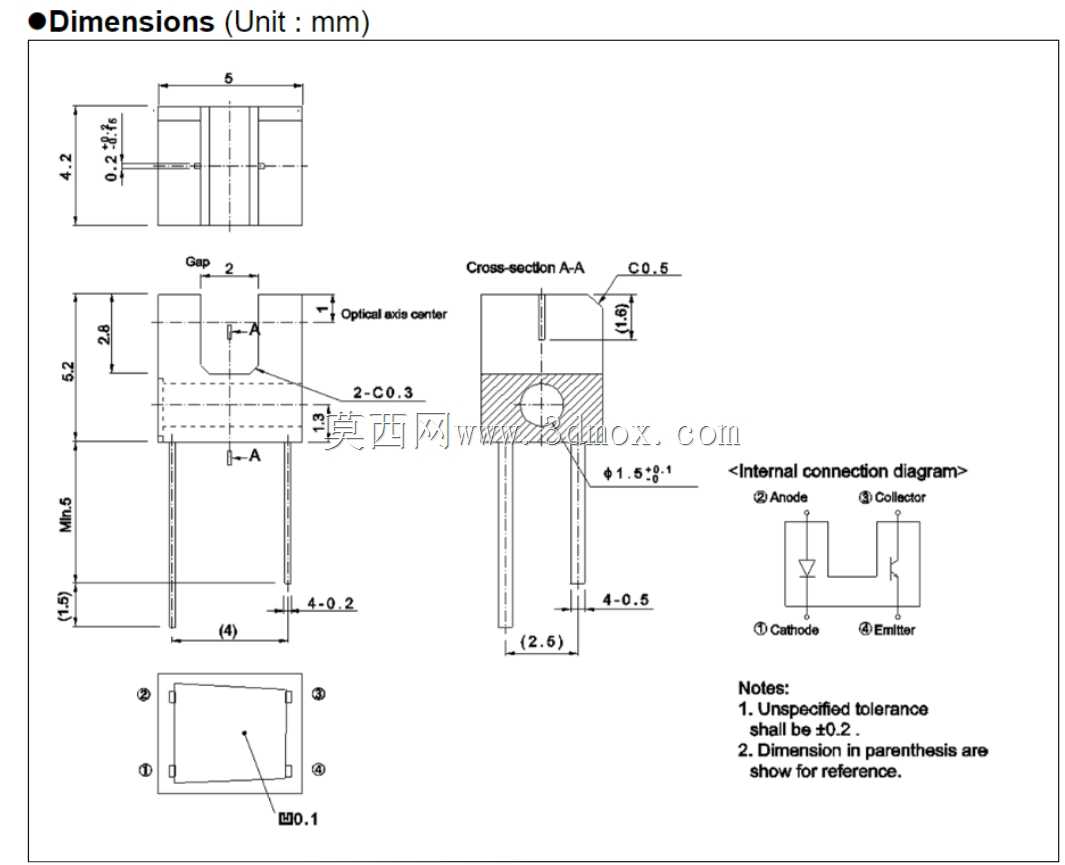

　　从功能边界来看，这款光电断续器属于透射式光电传感器，检测响应速度达到毫秒级，完全匹配3D打印过程中耗材的进给速度，不会出现信号滞后漏检的情况；非接触式的检测原理不存在机械磨损，相比传统的机械微动开关检测方案，使用寿命更长，也不会因为长期接触耗材产生的碎屑堆积造成触点接触不良。建模时严格还原了元件的实际外形公差，槽体边缘做了0.2mm的倒角处理，避免安装时划伤耗材表面，底部引脚的伸出长度预留了焊接余量，既满足直插焊接的需求，也适配插装式接插件的安装深度。在实际选型应用中，该结构件除了用于3D打印机灯丝检测，也可适配小型自动化设备的物料到位检测、位置限位、转速计数等场景，只要被测物体能够遮挡槽内光路，即可实现稳定的通断信号输出，安装时需注意避开强红外干扰源，保证检测信号的稳定性。
