黄铜内螺纹手动球阀结构设计

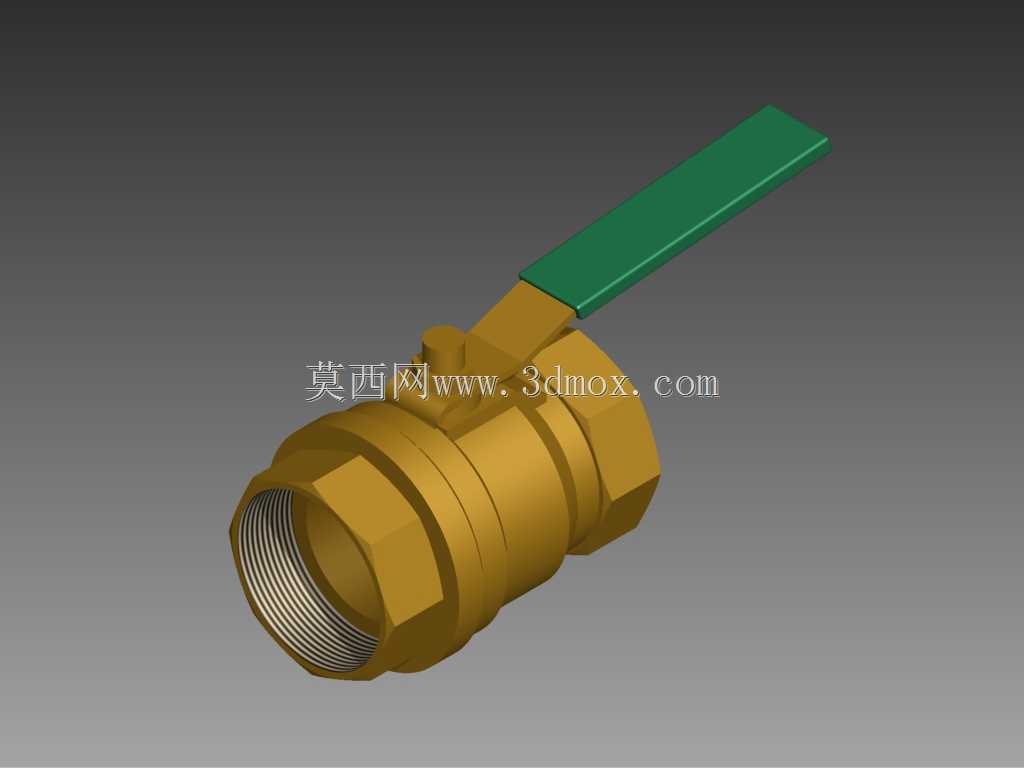

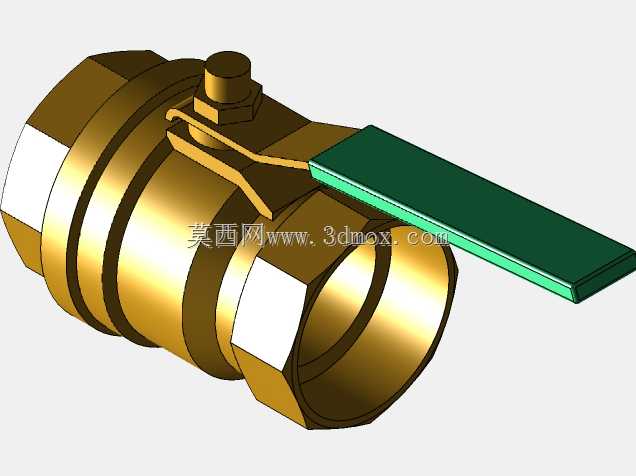

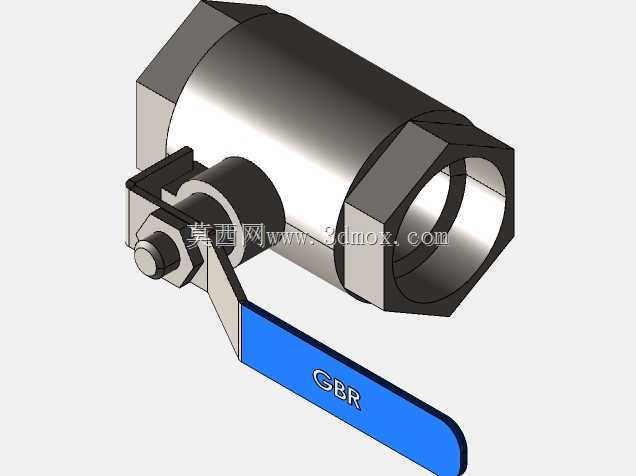

在民用给排水、暖通空调、小型工业流体输送管路系统中，这类黄铜材质的内螺纹手动球阀是应用频次极高的通断控制元件，日常工况下主要负责管路支路的流体截断与导通，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无缩径，流体阻力损失极低，适合对压降控制有要求的清水、低压燃气、非腐蚀性轻质油品等介质输送场景。从结构设计逻辑来看，这款球阀采用两片式阀体组合结构，阀体与连接端采用锻黄铜一体成型后精加工，两端内螺纹直接适配同通径的低压流体输送用焊接钢管或镀锌管，安装时无需额外焊接法兰，仅需在螺纹段缠绕密封生料带后拧入管路即可，安装边界紧凑，不需要预留过大的操作检修空间，适合狭小管井、设备内部管路的集成布置。核心的密封结构采用软质密封阀座，球体与阀座的配合面经过高精度研磨，启闭过程中密封面磨损量小，低压工况下的密封可靠性远高于同通径的金属密封闸阀，日常维护时仅需定期检查阀杆处的填料密封即可，整体维护成本极低。操作端采用扁平式加长手柄，手柄与阀杆采用扁方配合传递扭矩，手柄表面包覆防滑绝缘层，即使操作人员戴劳保手套也能稳定施力，手柄的转动角度限位为90度，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员无需额外标识即可快速判断阀门的启闭状态，避免误操作。在建模过程中，需要严格控制阀体两端螺纹的同轴度公差，保证安装时不会出现螺纹别劲导致的密封失效，同时球体的回转中心与阀杆的轴心必须保证垂直相交，否则会出现启闭卡涩、内漏的问题；阀体的壁厚按照公称压力1.6MPa的工况进行冗余设计，即使遇到短时管路水锤冲击也不会出现阀体开裂的问题。这类阀门的安装位置需要注意预留手柄的转动空间，避免手柄被周边管路或结构件挡住导致无法全开全关，同时在长期处于全开或全关状态时，建议每半年进行一次启闭操作，避免球体与阀座长期压合出现粘连，导致操作力矩陡增。
