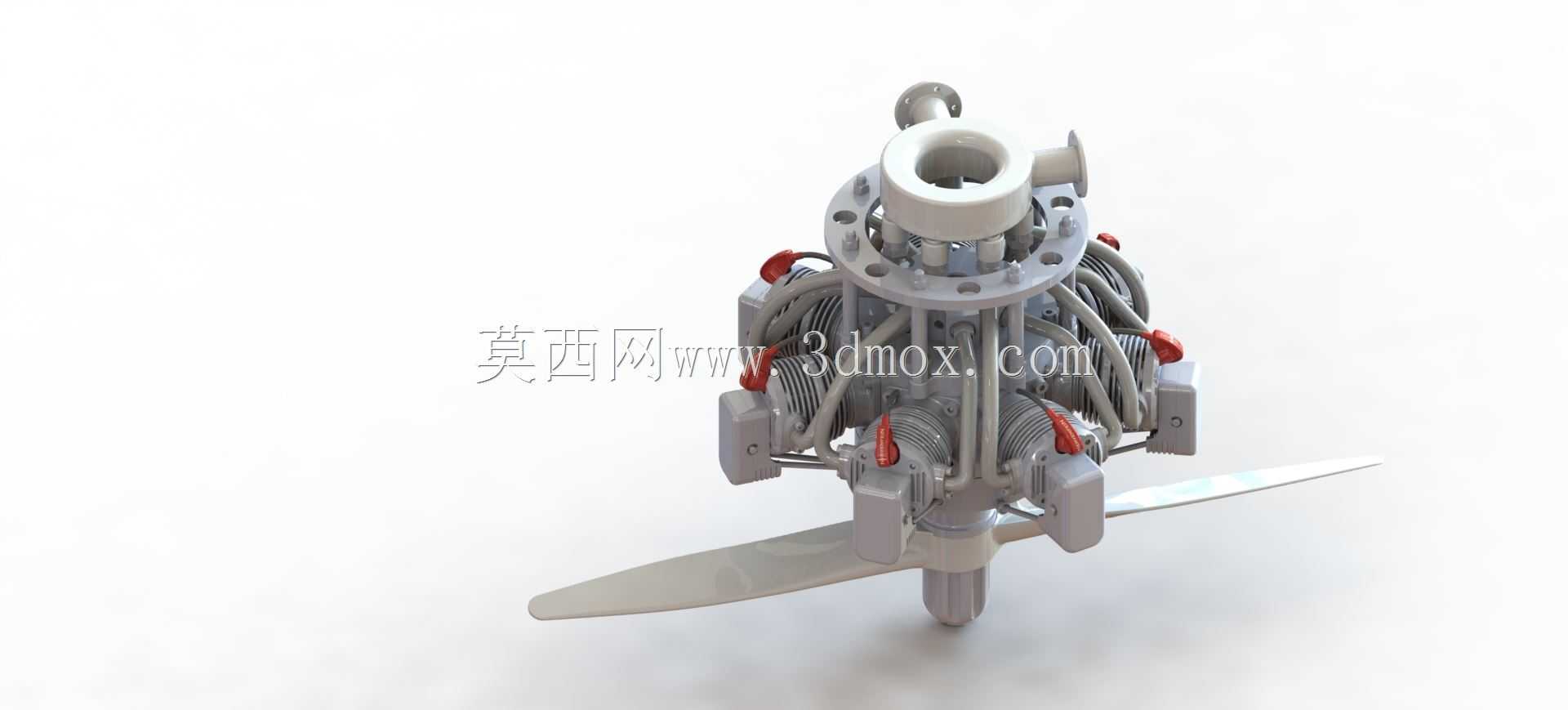

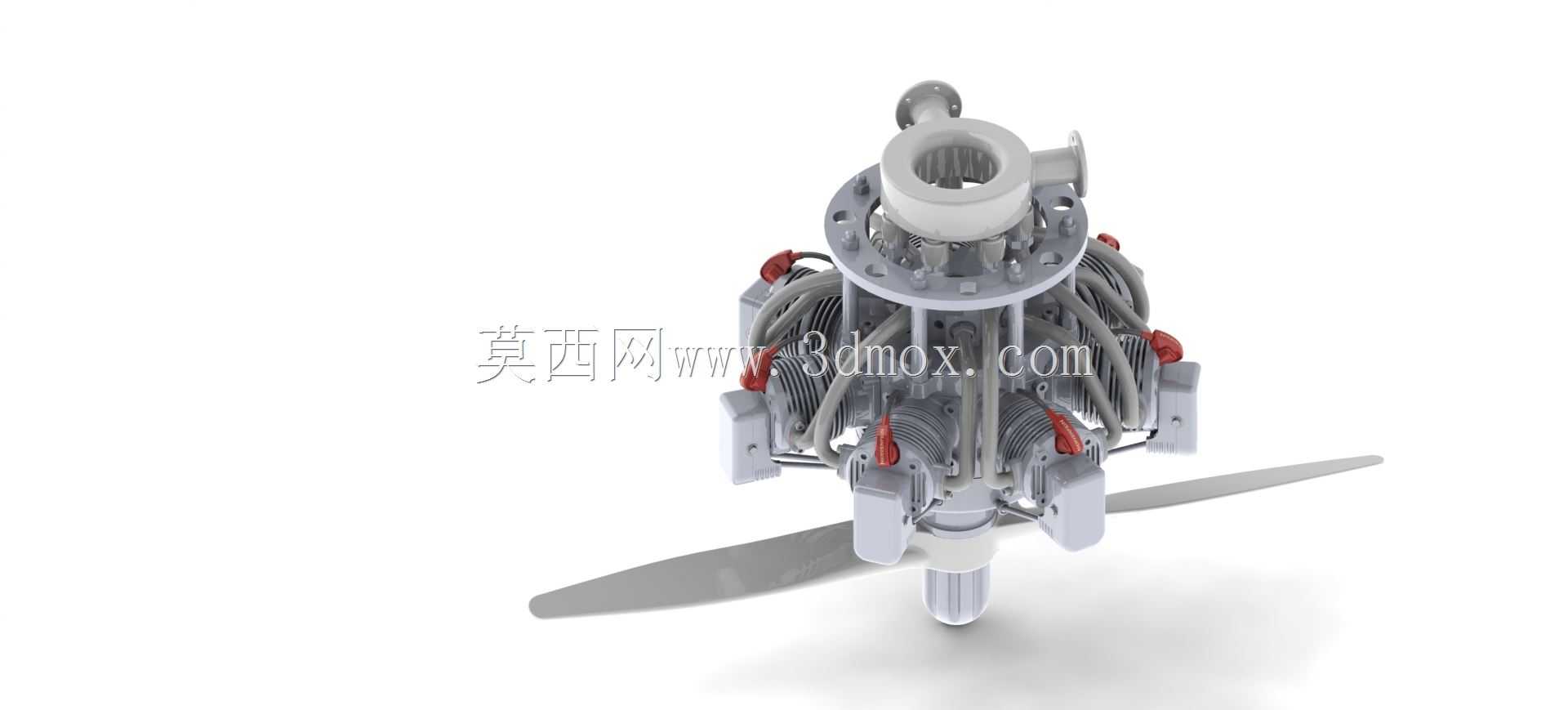

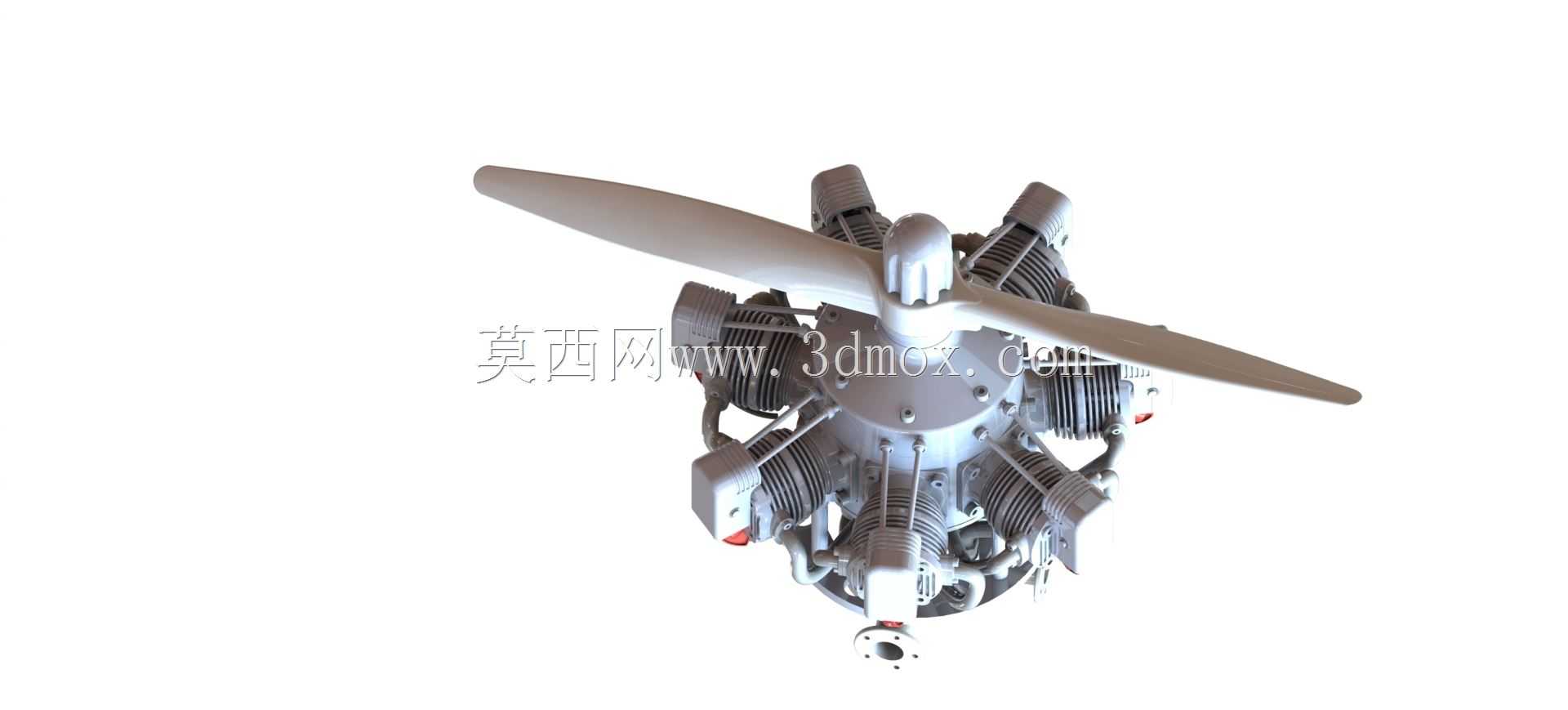

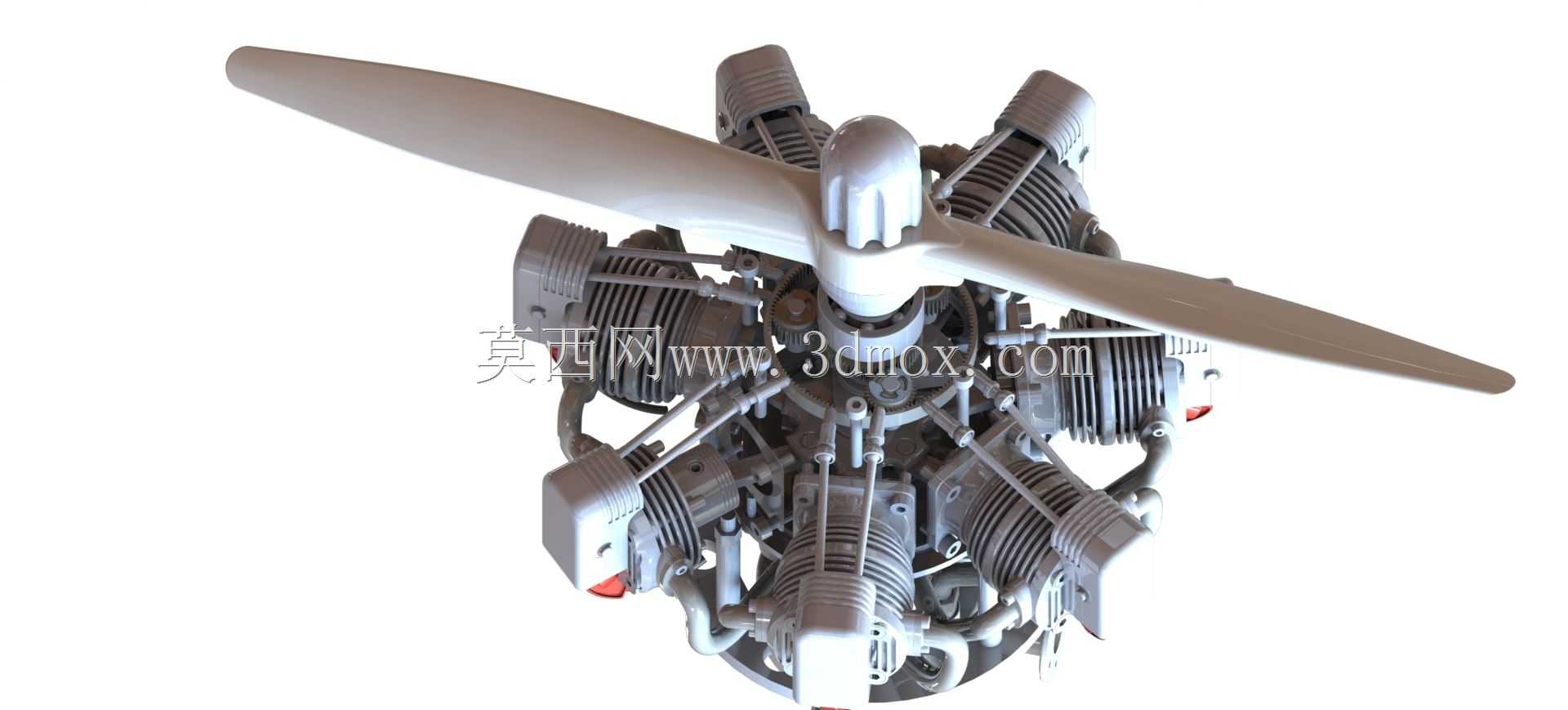

七缸星型航空活塞动力装置结构

这类七缸径向排布的活塞动力装置，早期多应用于轻型通航飞机、初级教练机的动力段，部分小型无人靶机、航空运动类飞行器也会采用同构型动力单元，相比直列、V型活塞动力，星型径向布局的曲轴长度更短，整机轴向尺寸紧凑，能大幅压缩机头段的安装空间，适配飞行器前部流线型整流罩的包覆要求。从结构设计逻辑来看，七个气缸沿曲轴中心呈等角度圆周排布，每一个缸体的连杆都铰接在同一个曲柄销上，做功行程的相位差均匀分布，曲轴每旋转两周即可完成七个缸的完整做功循环，动力输出的平顺性远优于少缸数构型，同时径向排布的缸体直接暴露在迎面气流中，飞行状态下的自然风冷效率极高，不需要额外布置复杂的水冷管路、散热箱体，能有效降低动力系统的整体自重，减少故障点。设计过程中需要重点考量缸体与中心曲轴箱的连接刚性，每个缸体的散热鳍片角度要匹配迎面来流方向，避免相邻缸体之间出现气流遮挡导致局部过热；进气道布置在曲轴箱上部中心位置，通过分气路将油气混合物输送至各个缸体，排气口则沿缸体外侧径向引出，避免高温排气对相邻缸体、机身前部结构造成热辐射影响。前部配套的定距螺旋桨安装法兰与曲轴输出端直接连接，安装面的同轴度公差需要控制在0.02mm以内，避免高速旋转时出现动不平衡量引发整机振动；各个气缸的火花塞、气门摇臂组件都预留了足够的维护操作空间，日常检修不需要完全拆解整流罩即可完成常规检查作业。这类动力装置的径向尺寸受缸体行程、缸径参数决定，安装时需要在机身前端预留匹配的环形安装支架，支架连接点与曲轴箱后部的安装边对应，承载整个动力单元的重量与螺旋桨旋转产生的拉力、扭矩载荷，油路、油路接口集中布置在曲轴箱下部，方便与机身内的燃油系统、润滑系统管路对接，整体结构没有冗余的传动部件，维护成本低，在低速轻型飞行器上的适配性极强。
