法兰式安装填料函密封结构设计

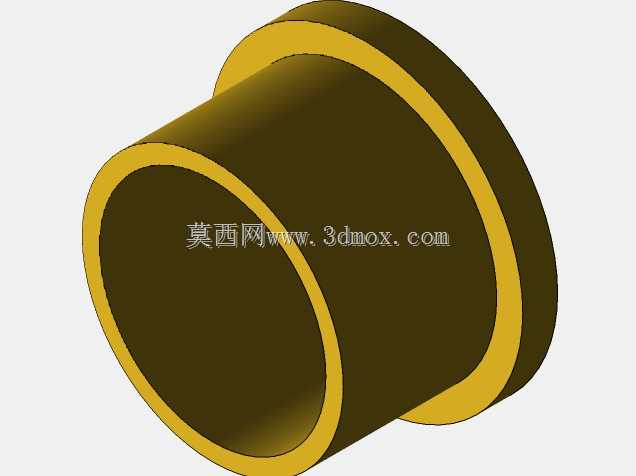

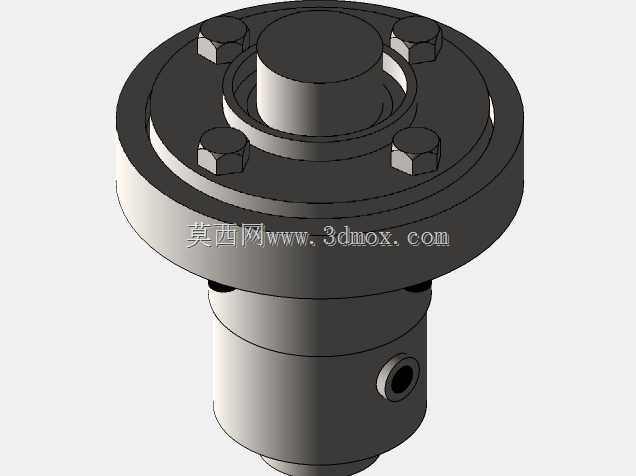

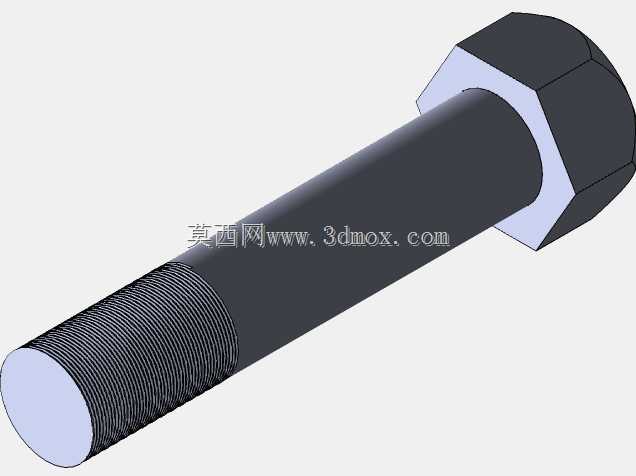

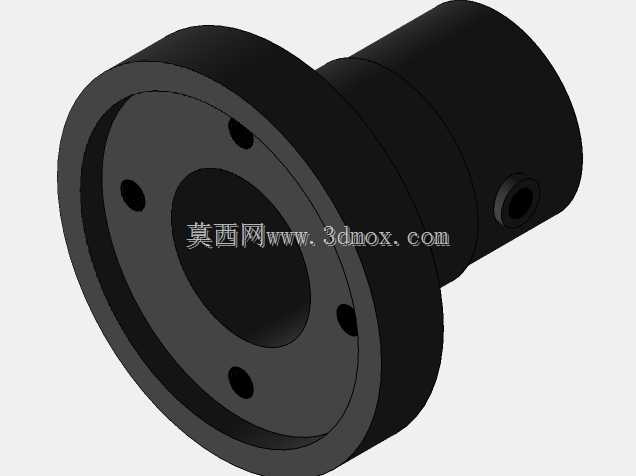

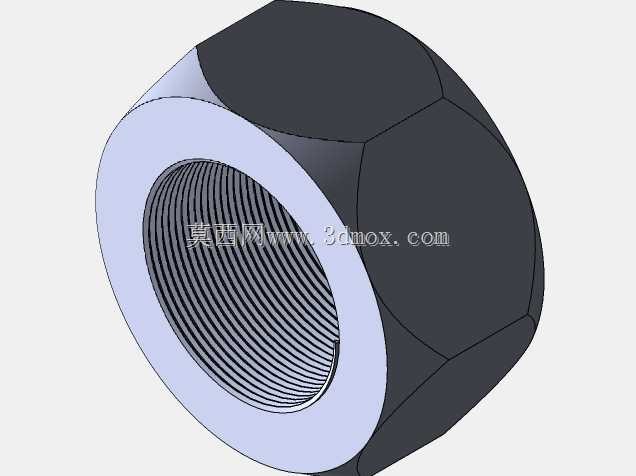

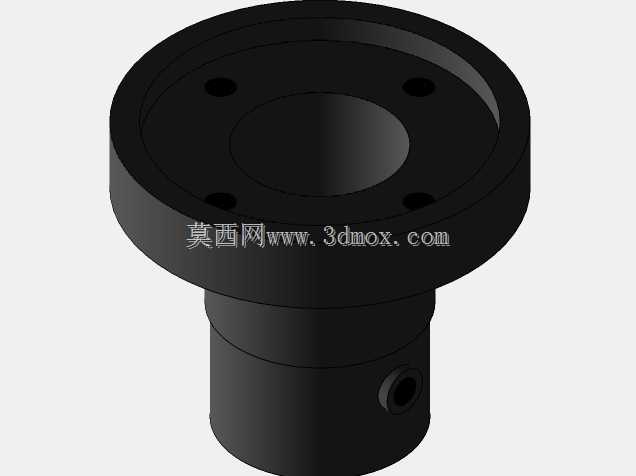

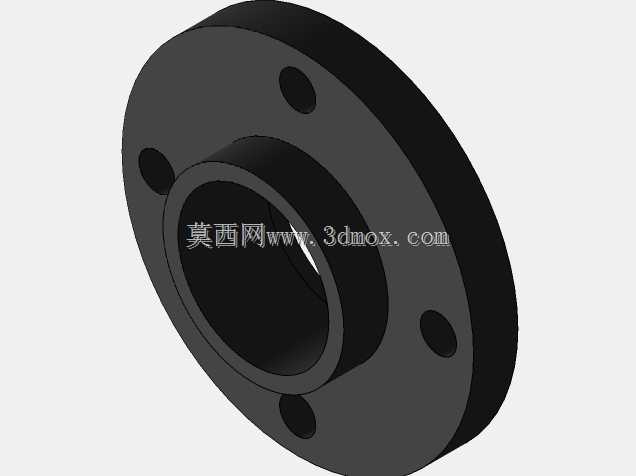

在泵类、反应釜、搅拌设备以及各类带旋转轴或往复杆的流体处理设备中，轴与壳体之间的动密封是决定设备运行可靠性的核心环节，填料函作为传统且应用极广的密封结构，其结构合理性直接影响介质泄漏量、填料使用寿命以及运维拆装效率。这款填料函采用一体式法兰安装结构，上部为带四个均布安装孔的法兰盘，法兰端面可根据对接壳体的密封需求加工密封槽，适配平垫、O型圈等不同形式的静密封元件，安装时通过螺栓穿过法兰孔将整个填料函固定在设备壳体的预设接口上，无需额外设计复杂的定位结构，安装对中难度低，适配多数常压、中低压工况的设备接口尺寸。下部为同轴的填料容纳腔体，腔体内部为光滑圆柱面，加工精度需满足填料装填后的贴合要求，腔体侧壁预留的螺纹孔为填料压盖的调节顶丝孔，当填料运行一段时间出现磨损导致密封性能下降时，可通过拧紧侧方顶丝推动压盖轴向移动，持续压缩填料使其径向胀紧，补偿磨损量，无需频繁拆解更换填料，大幅降低运维工作量。设计过程中首先根据适配的轴径确定填料腔的内径尺寸，预留足够的填料装填空间，通常填料腔深度可容纳3-5圈标准填料，保证密封冗余量；法兰盘的外径与安装孔孔位需匹配对应设备的通用安装接口，四个安装孔采用均匀分布设计，保证安装后受力均匀，避免偏载导致的密封面泄漏。腔体与法兰的过渡位置采用圆角过渡，减少应力集中，避免长期受压或温度变化时出现结构开裂。侧方的顶丝孔位置需避开填料装填区域的有效密封段，保证顶丝推力可均匀作用在压盖端面上，不会出现偏压导致的填料局部过度磨损。这类结构的填料函可适配多种材质的软填料，包括石墨盘根、芳纶盘根、四氟填料等，可根据输送介质的腐蚀性、温度、轴的线速度灵活选择填料材质，适用场景覆盖清水、油品、弱腐蚀性化工介质等多种工况，在中小型搅拌设备、离心泵、往复泵以及阀门的阀杆密封场景中都有广泛应用。建模过程中需保证法兰端面与填料腔内壁的同轴度公差，避免安装后出现轴与填料腔不同心，导致填料单侧磨损过快、泄漏量超标的问题；法兰安装孔的位置度公差也需控制在合理范围，保证现场安装时可顺利与设备壳体的螺纹孔对位，无需额外扩孔修正。
