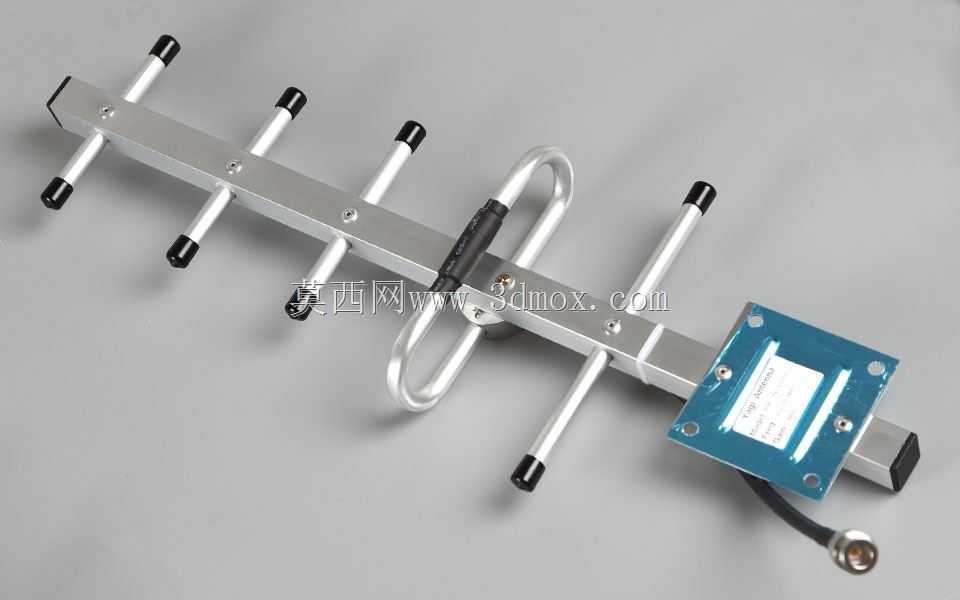

900MHz频段线性八木通讯天线结构

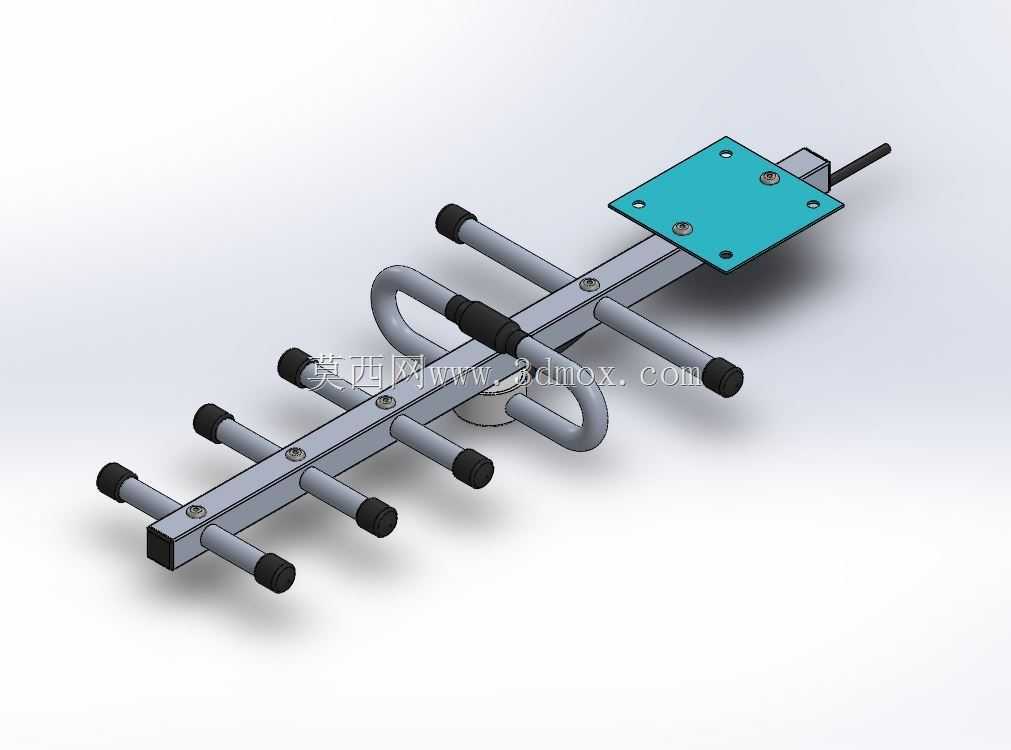

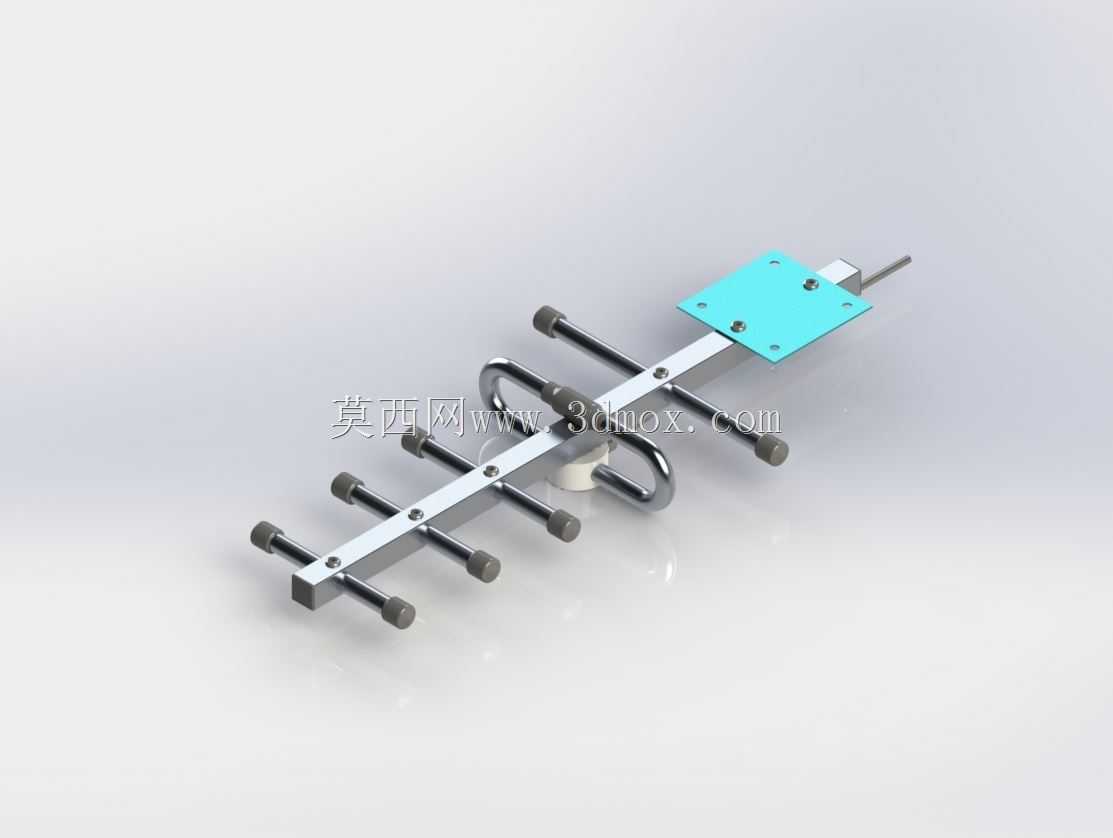

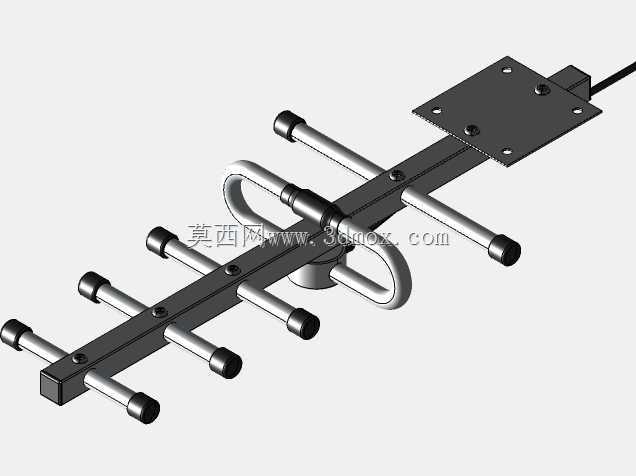

　　在民用无线信号补盲、远距离射频数据传输、无人机地面站通讯链路搭建场景中，定向高增益天线是链路预算里不可忽视的核心硬件，这款工作在900MHz频段的线性八木天线，正是针对这类场景优化的定向辐射器件。从结构设计逻辑来看，八木天线的经典引向-反射架构被完整沿用，主辐射振子居中布置，沿金属主梁轴向等距排布多根引向振子，尾部设置长度略长于工作频段半波长的反射振子，通过振子长度差与间距匹配，实现端射方向的信号增益叠加，这款天线的标称增益可达10dBi，对应自由空间传输距离比全向天线提升两倍以上，偶极子馈电端口的实测增益约7.85dB，能够满足多数视距内点对点通讯的链路冗余要求。

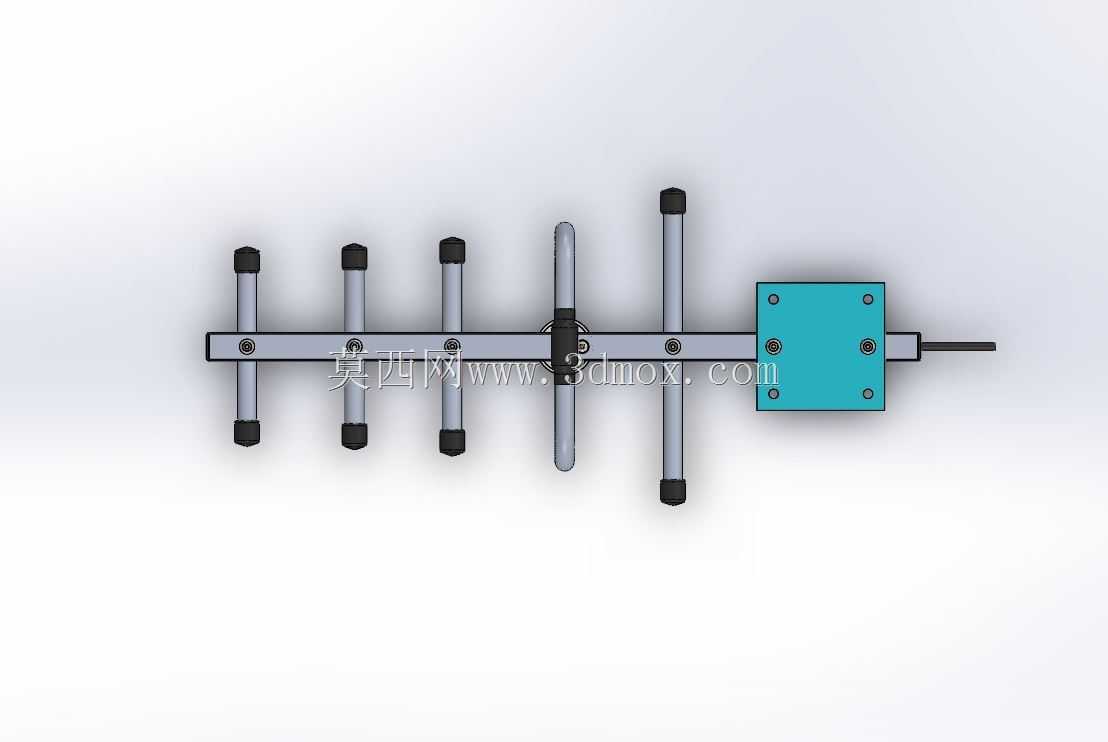

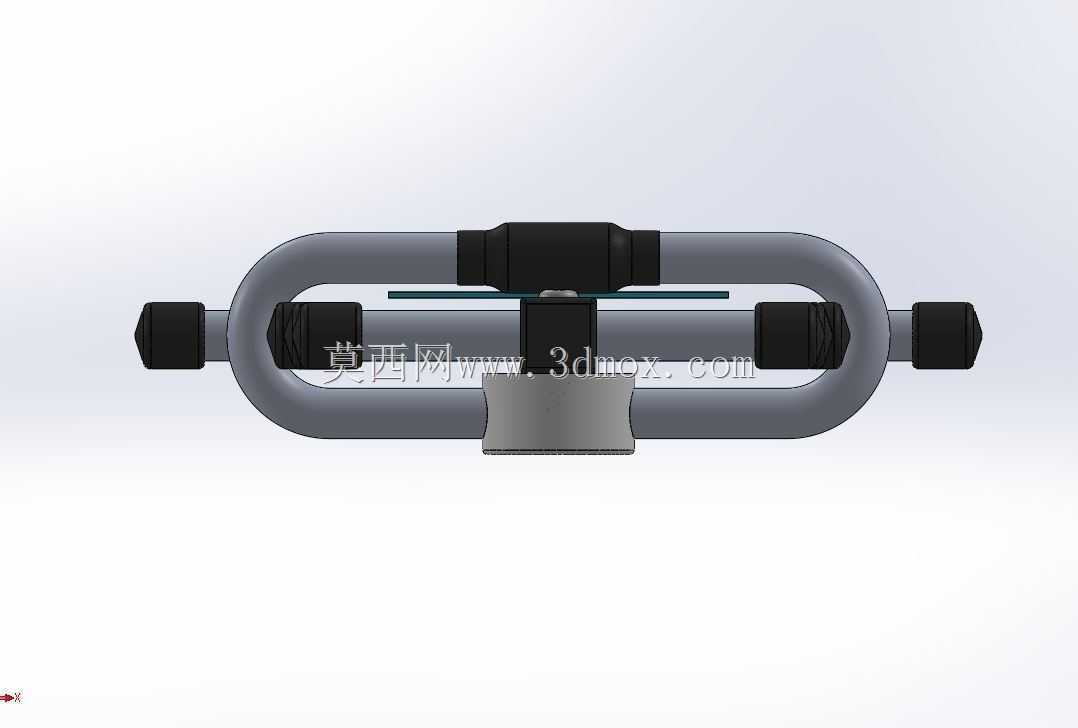

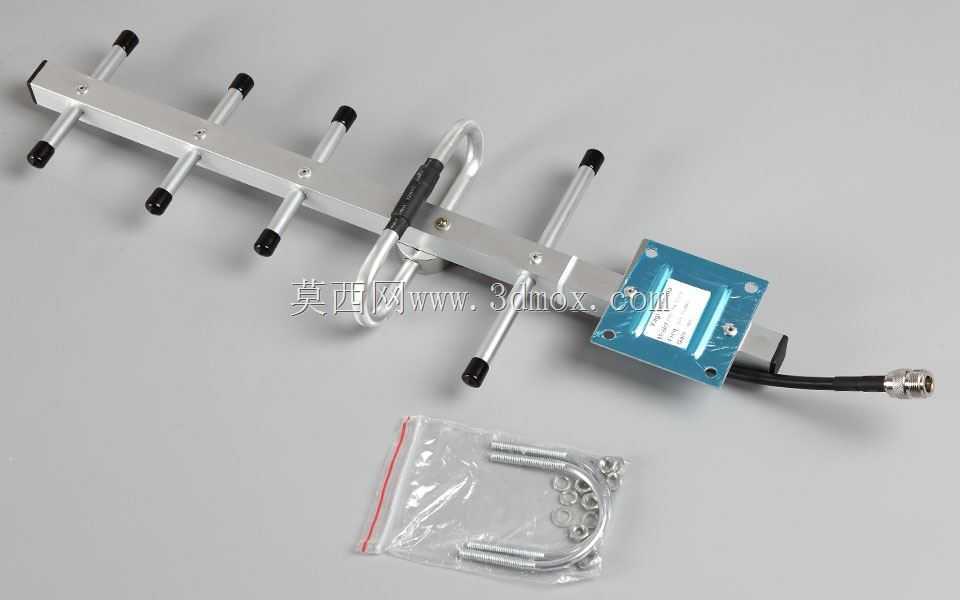

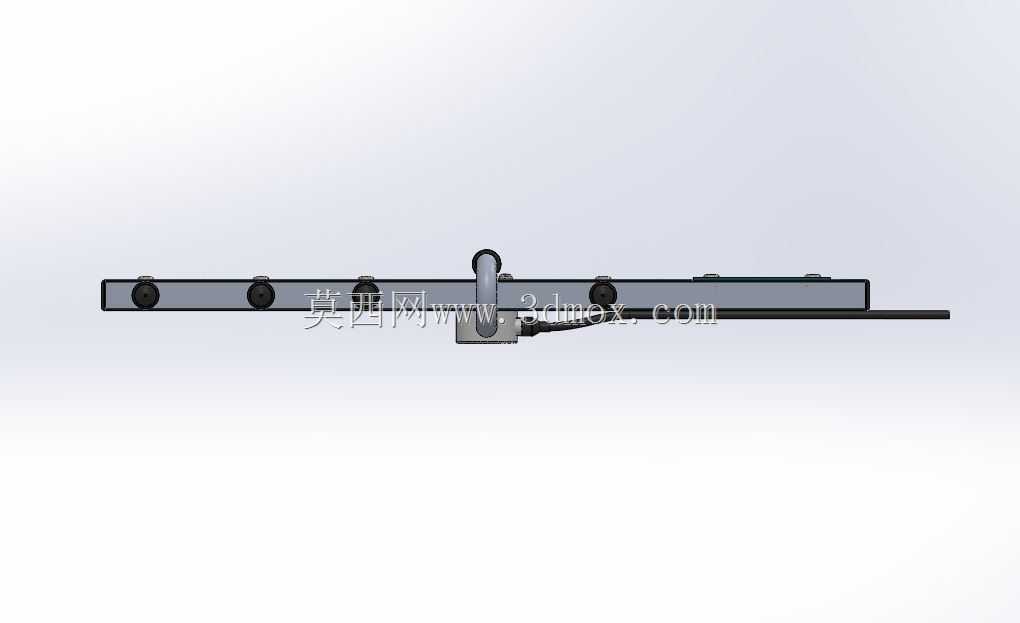

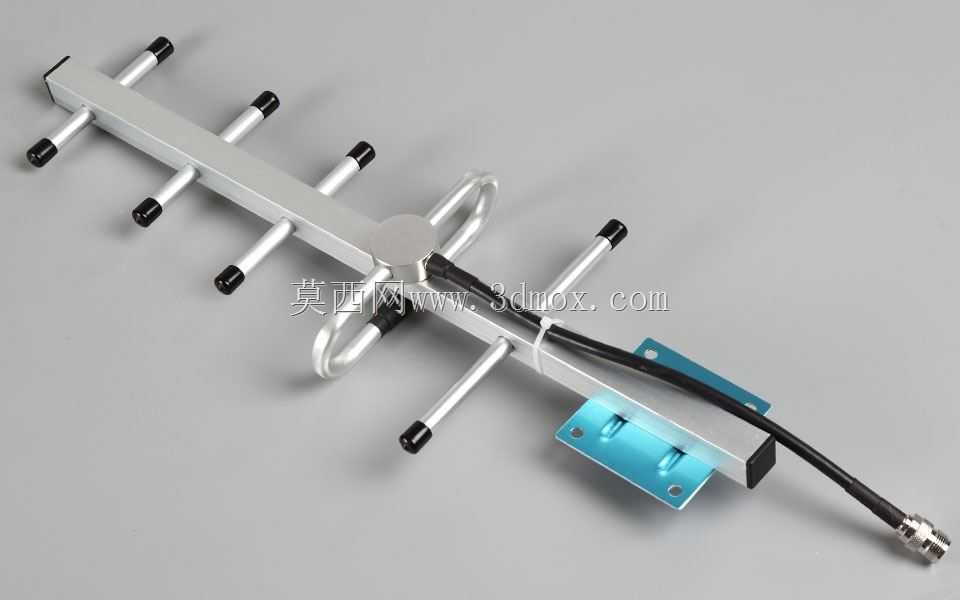

　　从安装边界来看，整根天线采用矩形截面金属主梁作为承载结构，所有振子均通过绝缘固定座与主梁连接，避免金属结构直接短路振子影响辐射效率，主梁中部预留了标准安装孔位，可直接适配通用抱杆夹具，安装时只需保证天线端射方向对准通讯对端，无需复杂的角度校准，相比栅格抛物面天线风阻更小，适合在楼顶、杆塔、无人机地面站支架等户外场景长期部署。馈电部分采用半波偶极子直连结构，搭配一体化的平衡-不平衡转换结构，直接匹配常用的50欧姆射频馈线阻抗，无需额外加装阻抗匹配器件，降低现场部署的调试难度。

　　设计过程中针对户外使用场景做了结构优化，所有振子端部都做了圆滑钝化处理，既避免安装时划伤操作人员，也能减少尖端放电带来的雨天信号损耗；振子与主梁的连接座采用耐候绝缘材质，能够适应高低温、高湿度的户外环境，长期使用不会出现绝缘性能下降导致的增益衰减。主梁尾部的反射振子采用弯折结构设计，在保证反射效率的前提下缩短了天线整体纵向尺寸，相比同增益的直振子八木天线，整体长度压缩约15%，更适合在安装空间受限的场景使用。在射频性能匹配上，每根引向振子的长度都按照900MHz中心频段做了梯度缩减，从靠近主振子的第一根引向器开始，每根振子长度按固定比例递减，间距按照0.15-0.2倍工作波长设置，保证工作频段内的驻波比控制在1.5以内，减少信号反射带来的功率损耗。

　　实际选型应用中，这类天线常被用于手机信号直放站的室外接收端、900MHz数传电台的远距离通讯、物联网网关的定向信号覆盖，相比同频段的玻璃钢全向天线，定向辐射特性能够有效避开旁瓣方向的信号干扰，提升复杂电磁环境下的通讯稳定性。建模过程中需要重点关注振子与主梁的绝缘间隙、各振子的相对位置公差，因为毫米级的位置偏差就可能导致中心频段偏移、增益下降，因此所有安装孔位的定位尺寸都需要严格按照射频仿真结果设定，不能随意调整振子间距与长度参数。
