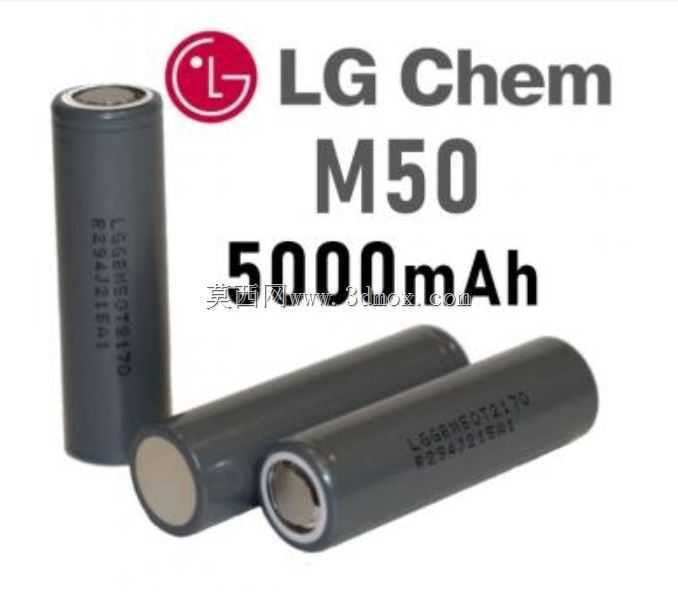

LG21700M50收缩包装锂离子充电电池结构

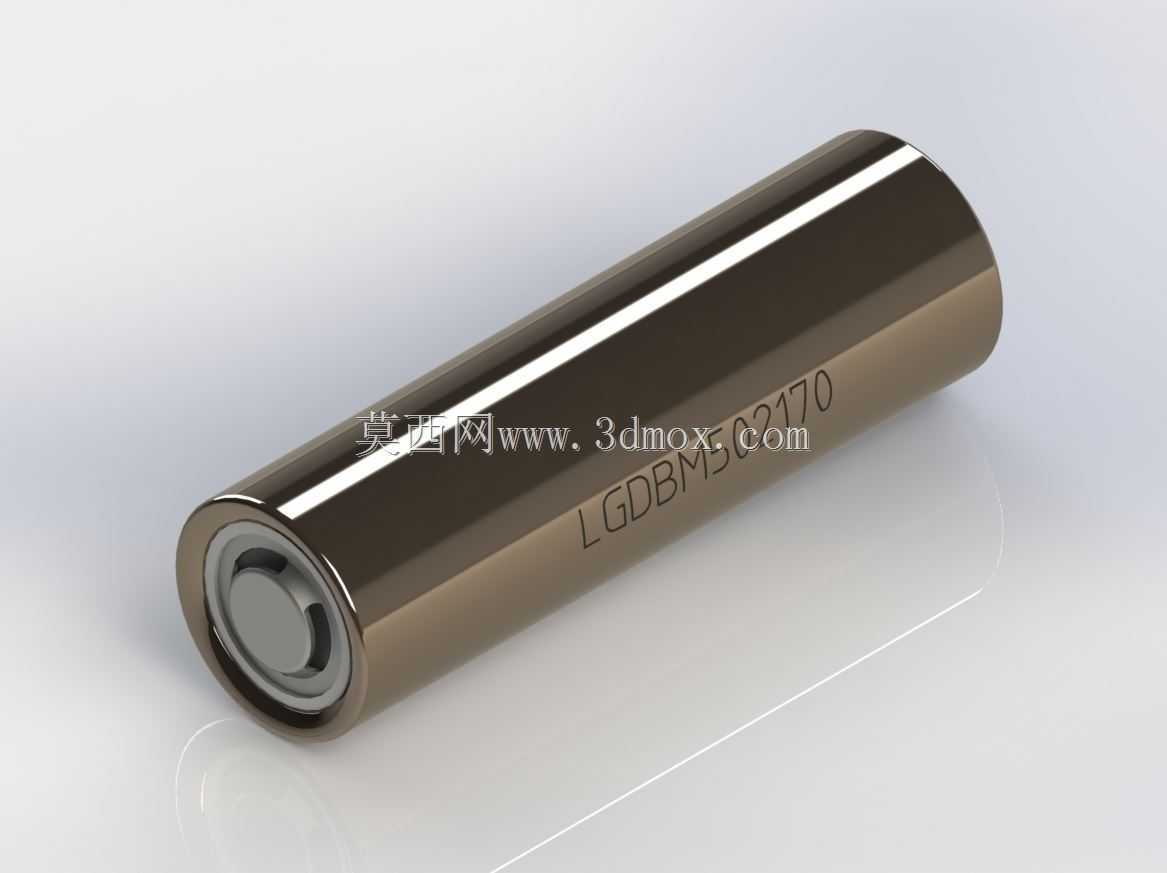

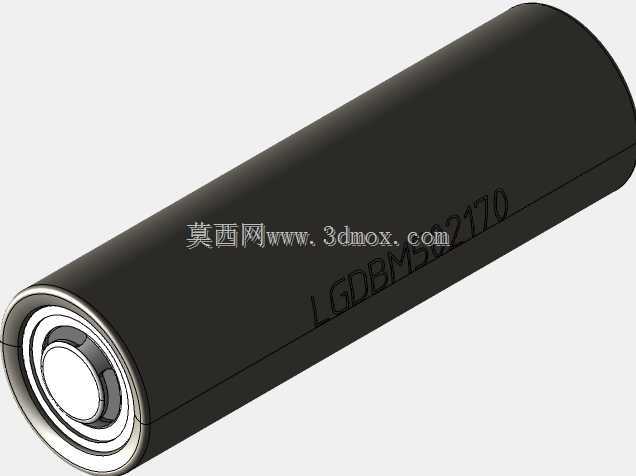

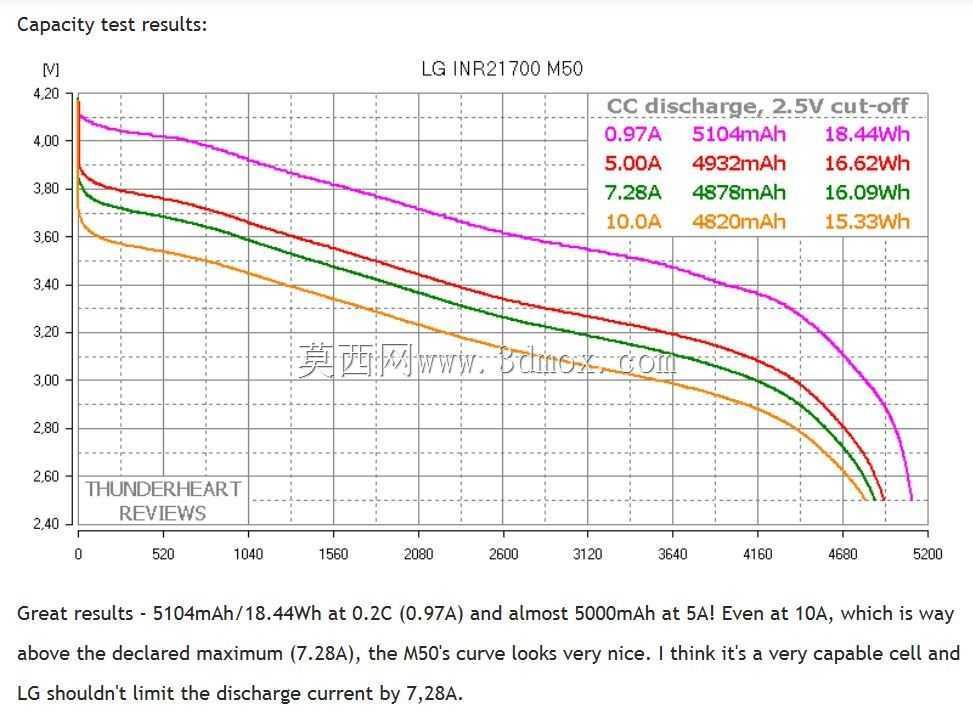

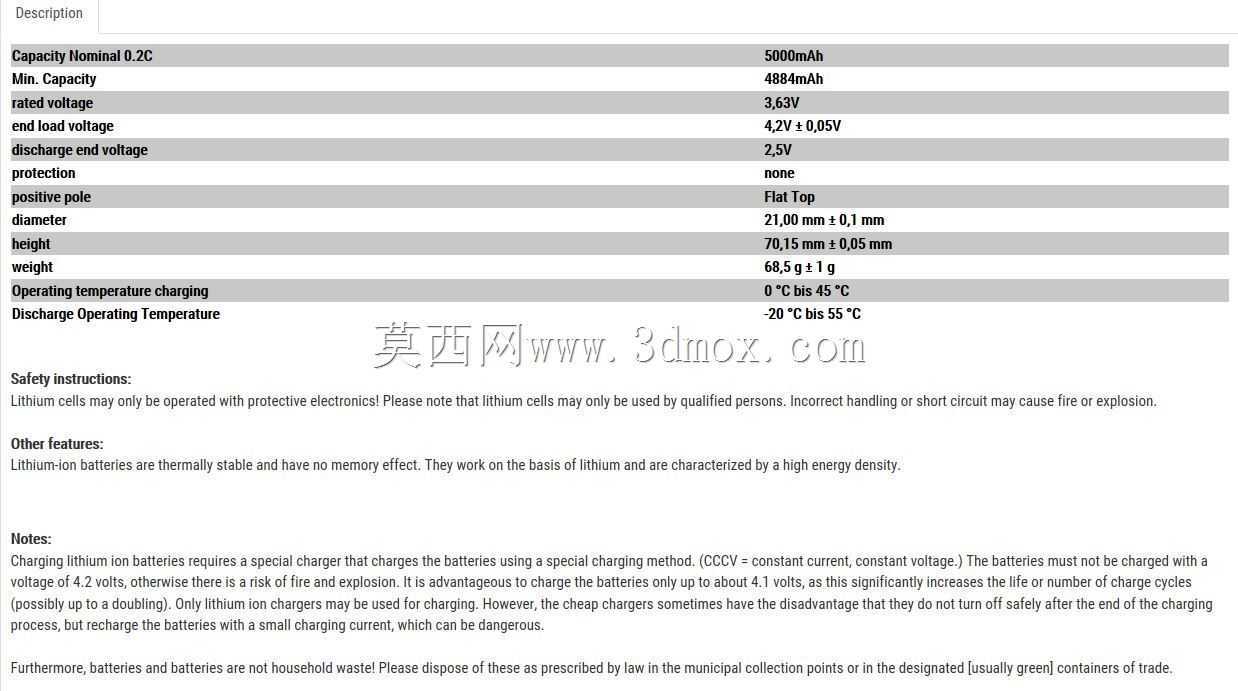

这款圆柱型锂离子电芯的三维建模，完全还原了量产21700规格电芯带收缩包装的真实外形，建模过程中严格遵循电芯实物的装配公差要求，外壳直径控制在21mm，整体长度匹配量产电芯的70mm尺寸边界，能够直接导入电池包结构设计场景完成堆叠排布、间隙校核工作。从实际应用场景来看，该规格电芯目前大量应用在纯电动汽车、电动两轮摩托车的大容量动力电池组中，也可适配便携式储能电源、高功率户外作业设备的供电单元设计，带收缩包装的外观还原，能够帮助结构工程师在做PACK设计时，精准核算热缩膜包覆后的实际占用空间，避免出现电芯安装间隙预留不足、挤压外层绝缘膜导致的绝缘失效风险。建模时重点还原了电芯正极的凹陷式极柱结构、负极的平面焊接端结构，以及钢壳表面的丝印标识区域，收缩包装的贴合弧度完全匹配量产电芯的包覆工艺，没有出现建模常见的膜层起翘、边角贴合失真问题。在做电池模组设计时，这类带完整外包结构的电芯模型，能够直接用于模组的端板、侧板限位结构设计，工程师可以直接提取电芯外轮廓做干涉检查，不需要额外修正绝缘层的厚度偏移量。从功能特性来看，该款电芯属于高容量型动力锂电芯，持续放电能力能够覆盖乘用车主驱电池包的工况需求，建模时特意保留了钢壳表面的滚槽结构细节，该结构是电芯内部卷芯限位、密封封装的核心受力部位，在做模组碰撞仿真、挤压仿真分析时，该细节能够直接用于网格划分，还原真实的壳体受力形变特性。需要注意的是，该规格电芯本身不带过流保护电路，在配套BMS设计、模组回路保护设计时，必须匹配对应的过流保护器件，避免大电流放电导致的电芯过热风险，建模时还原的电芯端面结构，也能够直接用于极柱焊接片、汇流排的配套结构设计，不需要反复测量实物尺寸调整安装位。
