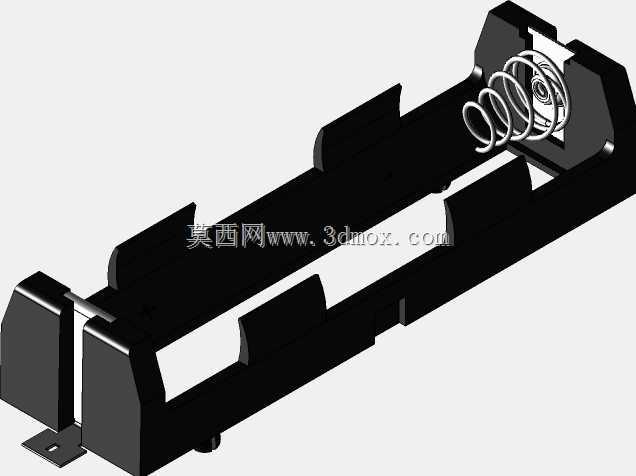

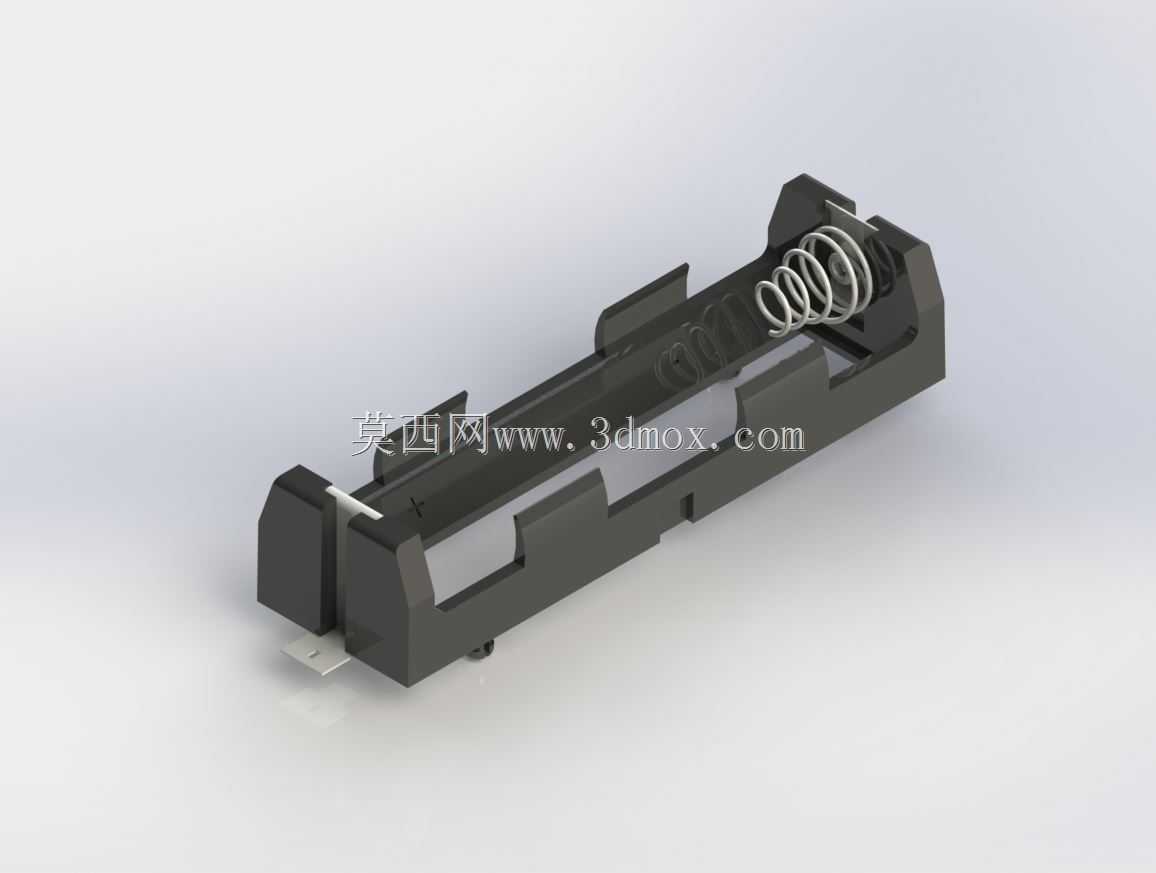

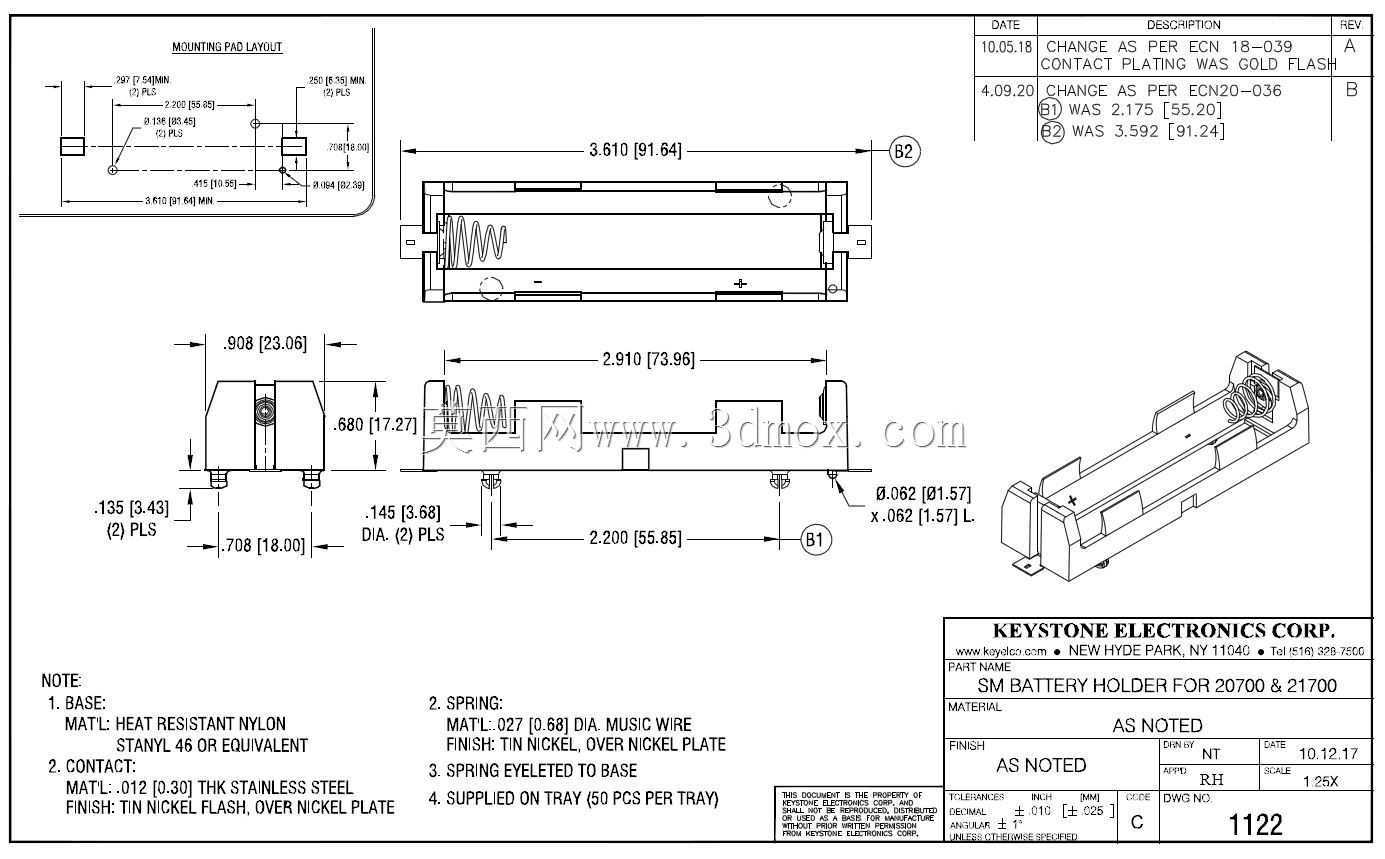

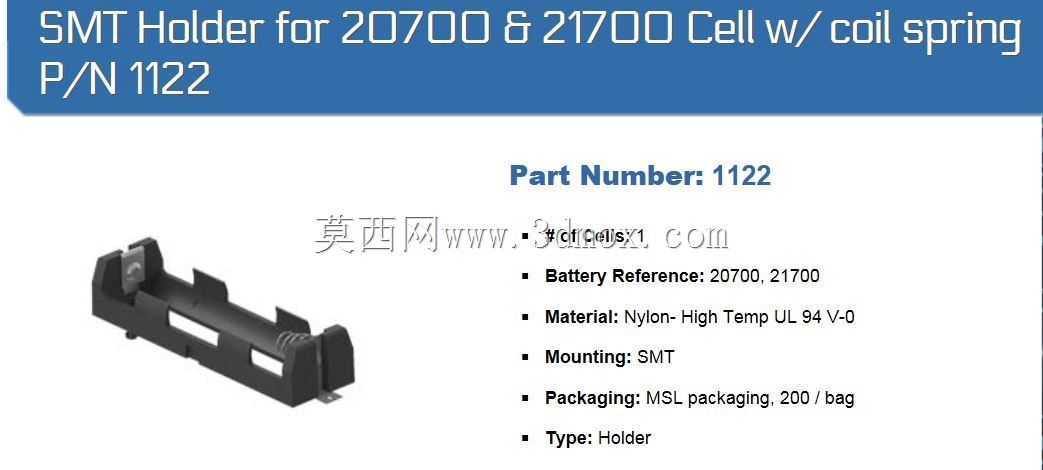

Keystone单节21700/20700SMT电池固定座

在消费电子、便携检测设备、小型储能模块的SMT产线装配环节，这类表面贴装式单电池固定座是板级电源结构的核心连接件，直接决定了锂电池在PCB板上的固定可靠性与电气接触稳定性，替代传统插件式电池座的波峰焊工序，适配全自动化回流焊生产流程，大幅提升整机组装效率。这款固定座可兼容两种规格的圆柱锂离子电池，分别对应直径21mm长度70mm的21700电芯、直径20mm长度70mm的20700电芯，槽体内部做了渐变式限位筋设计，两种电芯装入后都不会出现径向晃动，同时槽体侧壁预留的镂空结构，既可以减少注塑材料用量降低本体重量，也能在电芯充放电发热时形成空气对流通道，避免局部热量堆积影响电芯循环寿命。接触端采用螺旋弹簧结构，弹簧的预压缩行程经过精准测算，装入电芯后能提供稳定的轴向压紧力，即使设备遇到常规运输振动、跌落冲击，也不会出现电芯接触断电的问题，弹簧材质选用导电性能优异的镀镍弹簧钢，兼顾接触低阻抗与抗锈蚀能力，适配SMT制程的高温回流环境，不会出现焊后弹性失效的问题。安装端的焊片与本体底部齐平，贴装时可直接通过钢网印刷锡膏定位，不需要额外的插件治具，焊盘尺寸按照通用SMT工艺规范设计，适配常规0.12mm厚度钢网的印刷要求，过回流焊时本体的耐高温PBT材质不会出现形变、起泡问题，焊后定位精度可控制在±0.1mm以内。设计时充分考虑了SMT产线的编带包装要求，本体两侧的定位平面可适配载带的定位凸点，不会出现编带内翻转、卡料的问题，适合高速贴片机的取料作业，取料负压面设置在本体顶部的平整区域，没有凸起结构干扰吸嘴取料，取料成功率可满足高速产线的节拍要求。槽体的开口端做了导向倒角，电芯装配时可顺着倒角滑入槽内，不会出现卡滞、刮伤电芯外皮的问题，尾部的限位挡块高度刚好覆盖电芯端面的钢壳位置，不会遮挡电芯的泄压阀位置，保障电芯异常时的泄压通道顺畅。
