65GHz单端口面板安装微型SMP同轴连接器插座

在毫米波通信、测试测量设备、高频微波组件的内部链路搭建场景中，这类65GHz频段的微型SMP同轴连接器插座是实现射频信号低损耗传输的核心互联部件，主要承担面板端信号输入输出的接驳功能，适配半刚性同轴电缆的端接需求，为高频信号提供稳定的阻抗匹配通路，避免信号在接驳位置出现反射、驻波异常等问题。

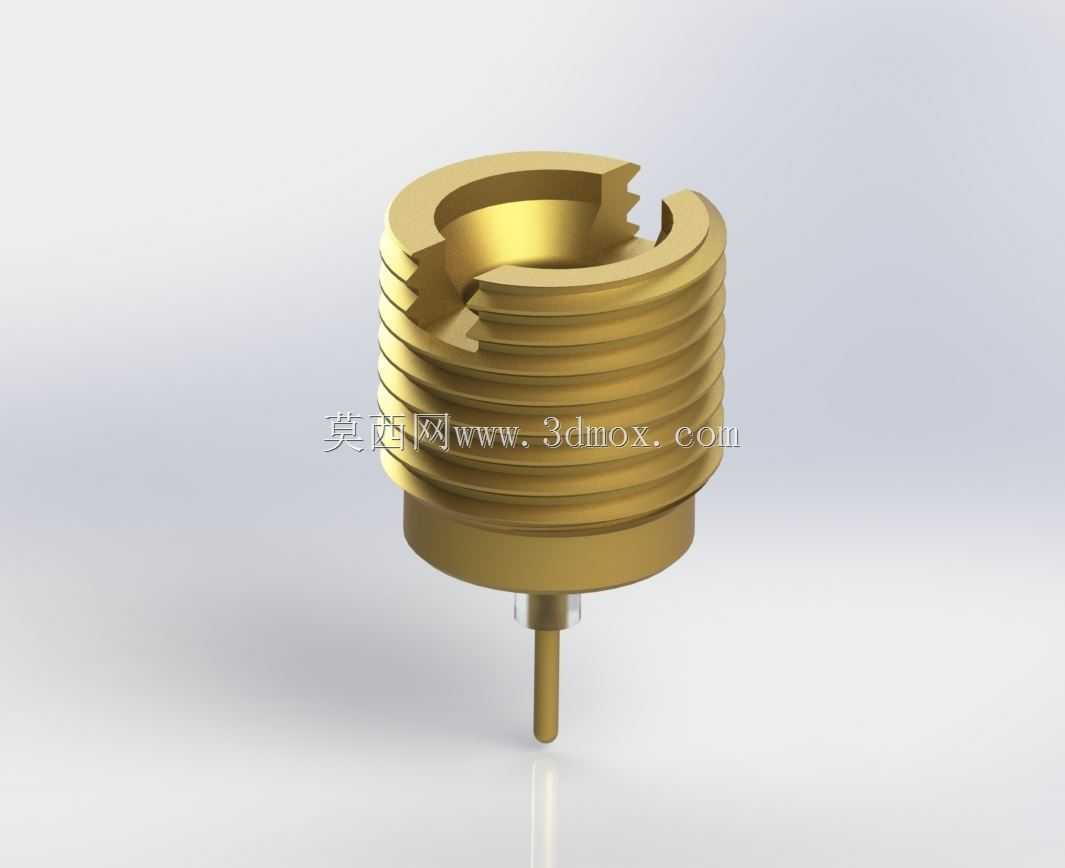

从实际安装适配角度看，该款插座采用面板安装结构，设计阶段就充分考虑了高密度排布的安装需求，整体外形采用带外螺纹的圆柱主体结构，安装时可通过配套的锁紧螺母从面板背面完成固定，安装边界预留了足够的扳手操作空间，即便在多端口密集排布的面板上，也能实现单路的独立拆装维护，不会干扰相邻端口的连接状态。底部伸出的中心接触件采用插针结构，与适配的半刚性电缆内导体焊接后可实现稳定的电气连接，外导体的全周接触结构能保证65GHz高频段下的屏蔽效能，减少信号泄漏与外界电磁干扰的侵入。

产品自带的全止动结构是设计上的核心考量点，在对接配套的SMP公头连接器时，止动结构可以提供明确的到位反馈，避免振动、温度变化等工况下出现连接松脱的问题，同时能保证对接深度的一致性，将每一次对接的驻波比波动控制在极小范围内，保障高频测试、通信链路的信号稳定性。作为可与Amphenol SV微波同规格产品交叉替换的互联部件，其接口尺寸严格遵循SMP微型射频连接器的通用规范，插合界面、安装开孔尺寸、接触件配合公差都经过精准校核，无需额外修改安装结构即可直接替换同规格进口件，降低高频设备的物料选型与维护成本。

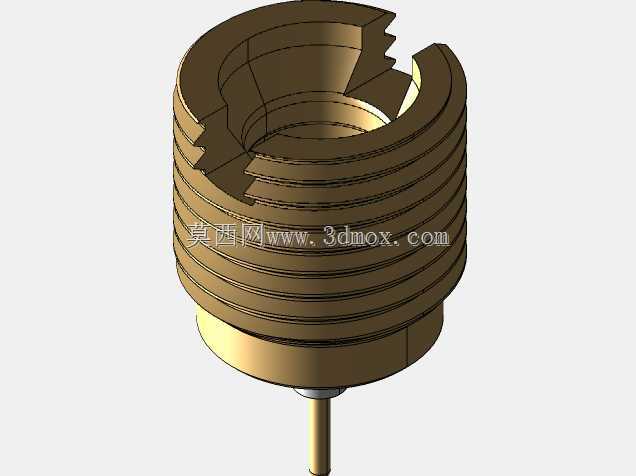

建模过程中，对螺纹牙型、止动卡槽的轮廓、中心插针的同轴度都做了精准还原，外导体的壁厚、内部介质支撑的位置都严格参照实物的结构比例，能够直接用于设备面板的布局干涉检查、装配模拟，也可作为高频组件结构设计时的选型参考模型，帮助结构工程师在设计阶段就确认安装空间、避让位置，避免后期打样时出现装配干涉、接口不匹配的问题。这类微型同轴连接器多用于毫米波雷达、高速通信测试仪器、卫星通信地面组件等对信号传输频率、连接可靠性要求极高的设备中，其紧凑的外形尺寸可以在有限的面板空间内实现更多通道的信号接驳，适配现代高频设备小型化、高密度集成的发展趋势。
