本田复古运动概念摩托车整车结构设计

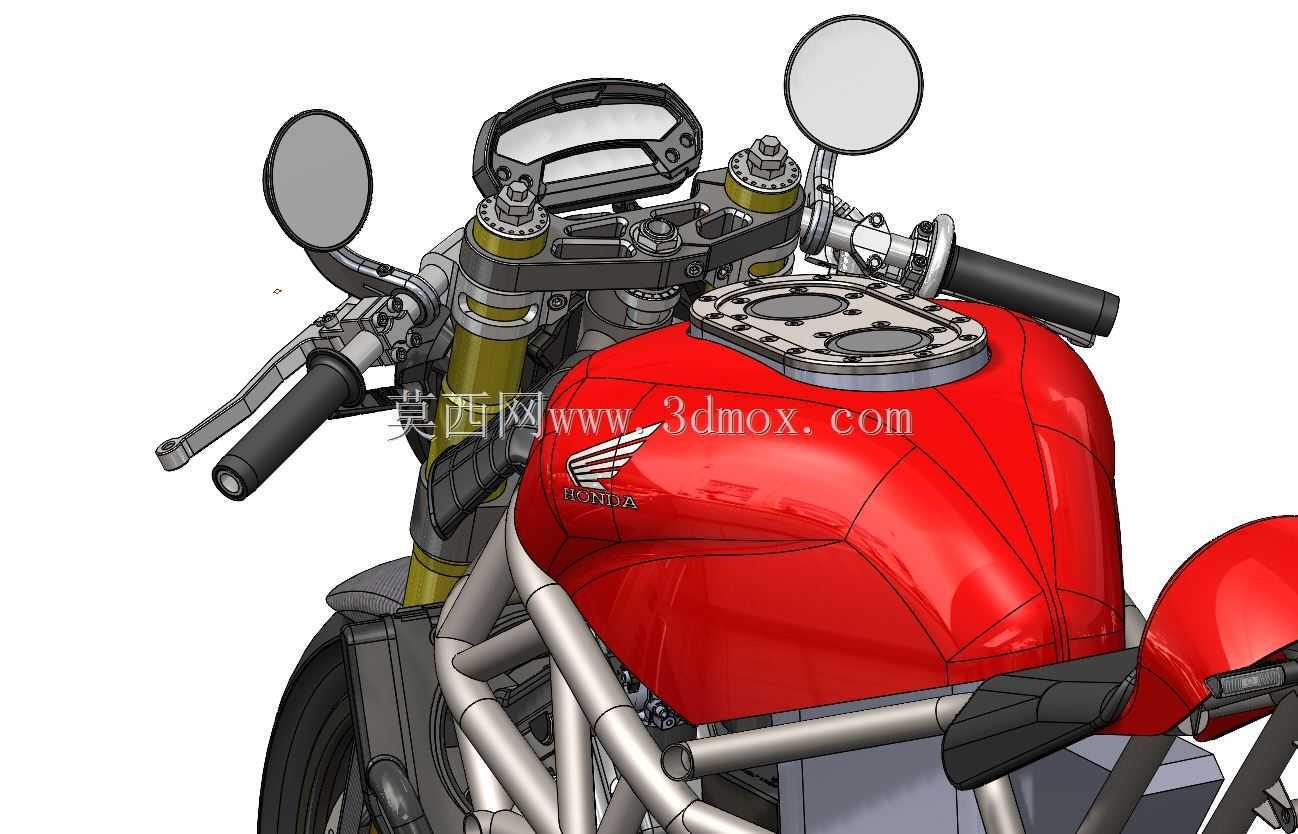

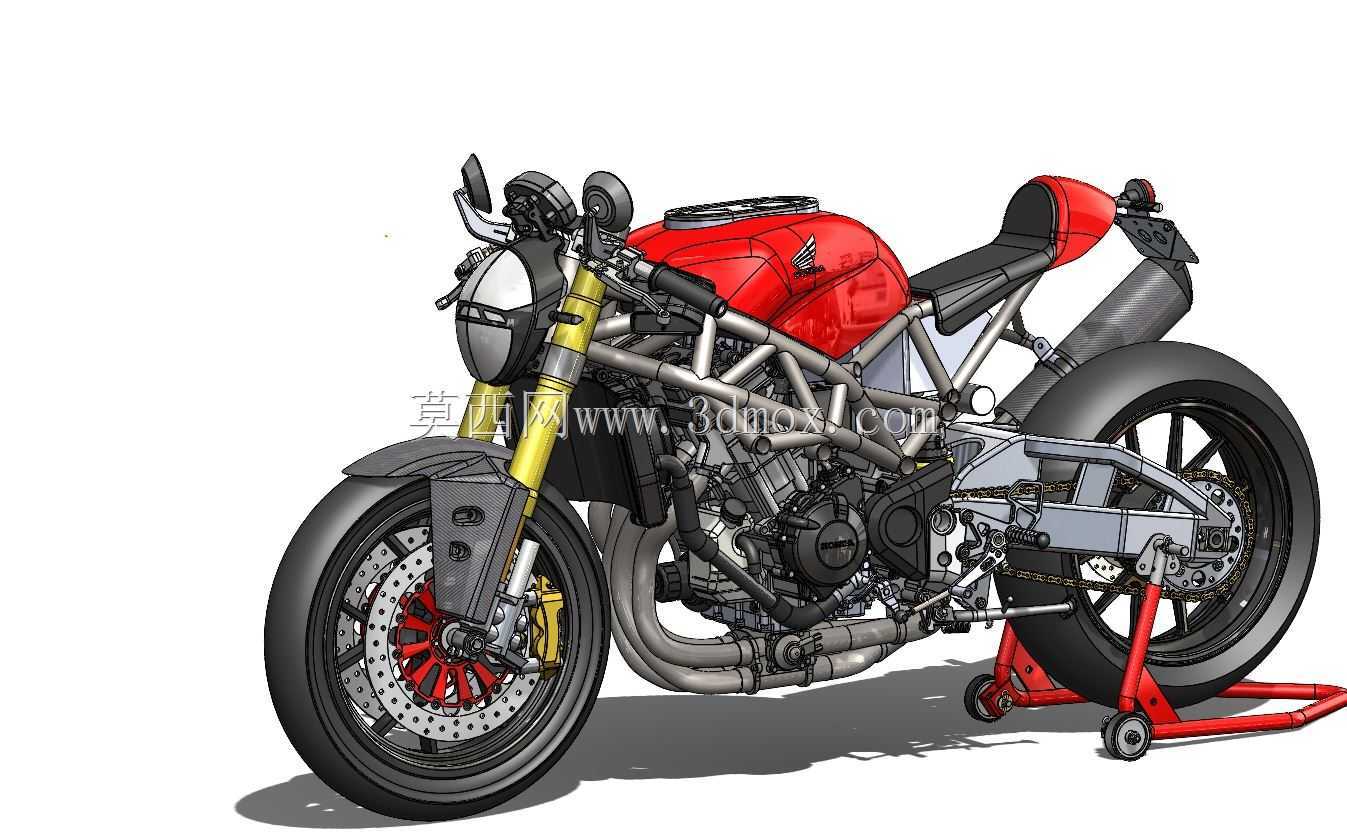

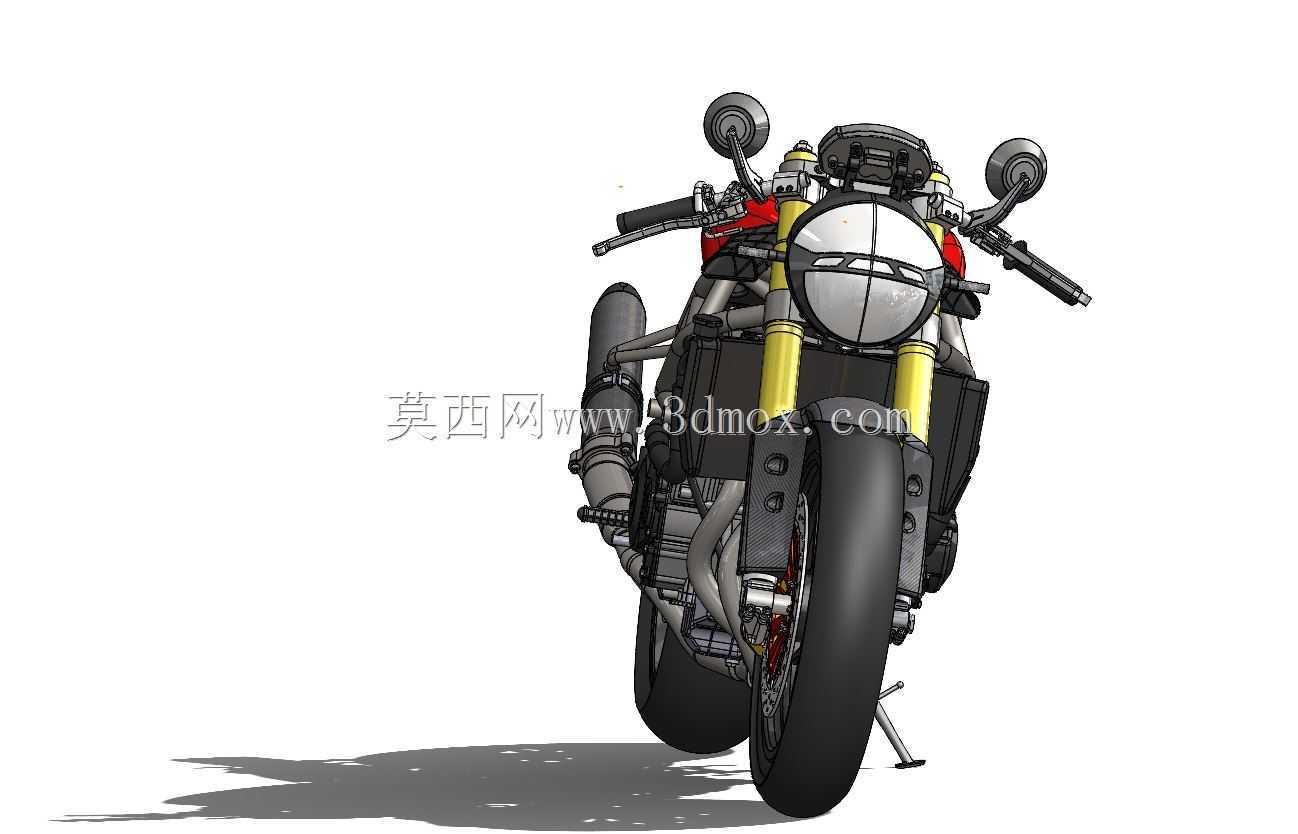

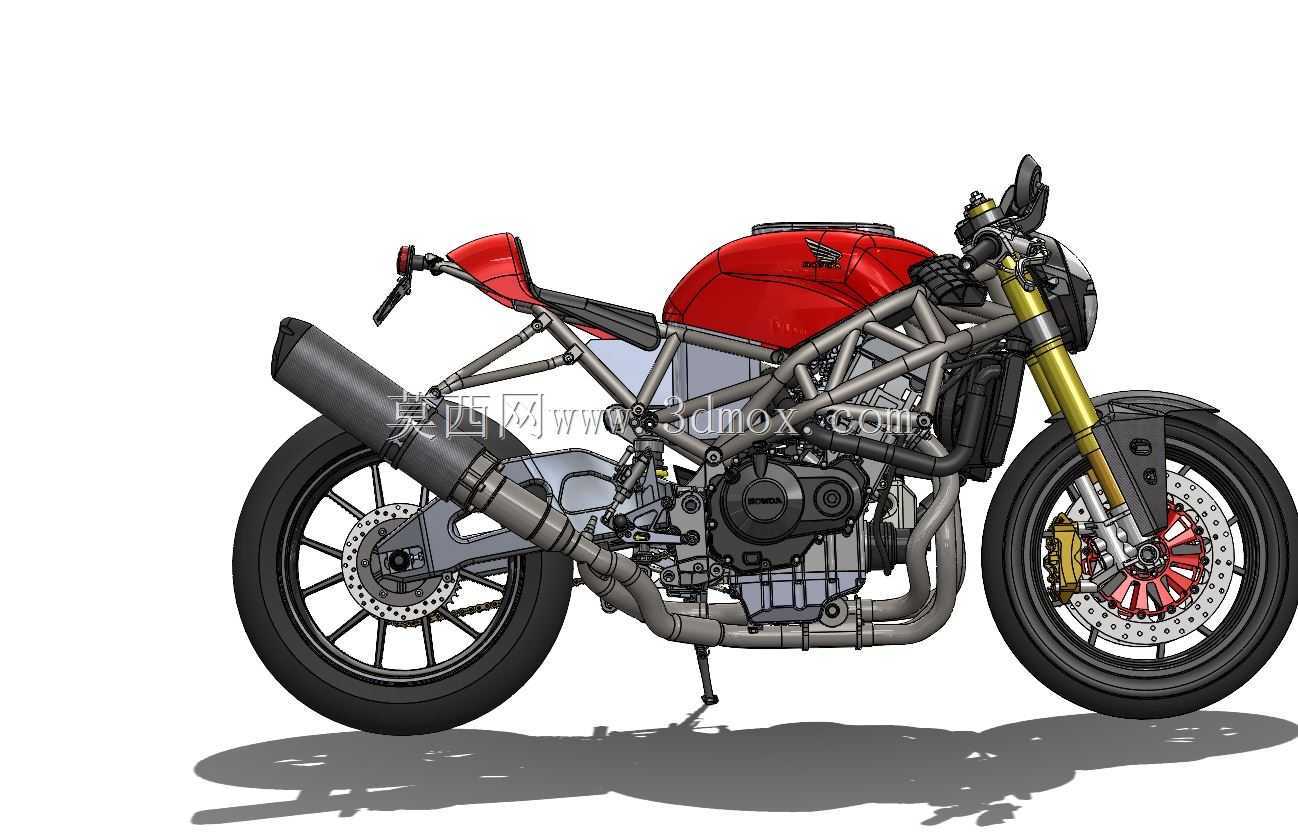

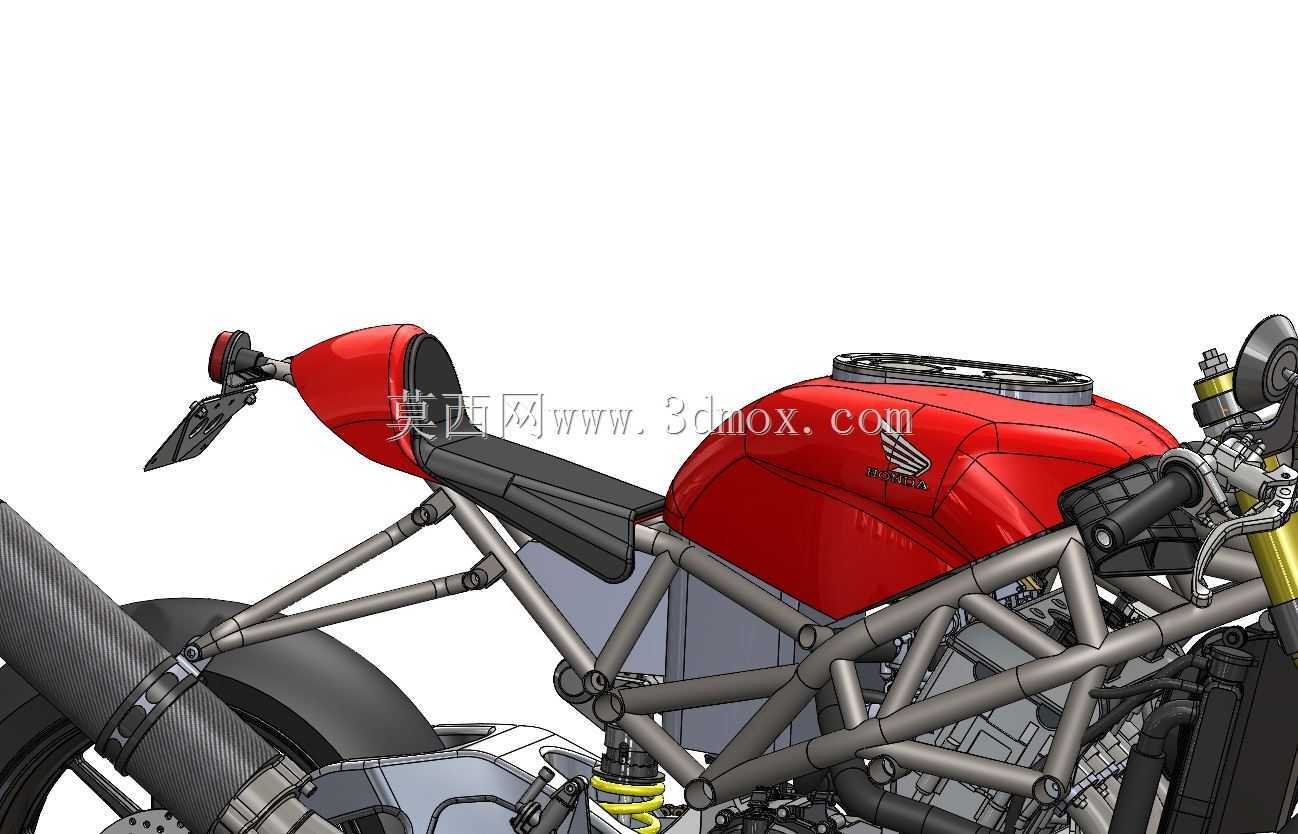

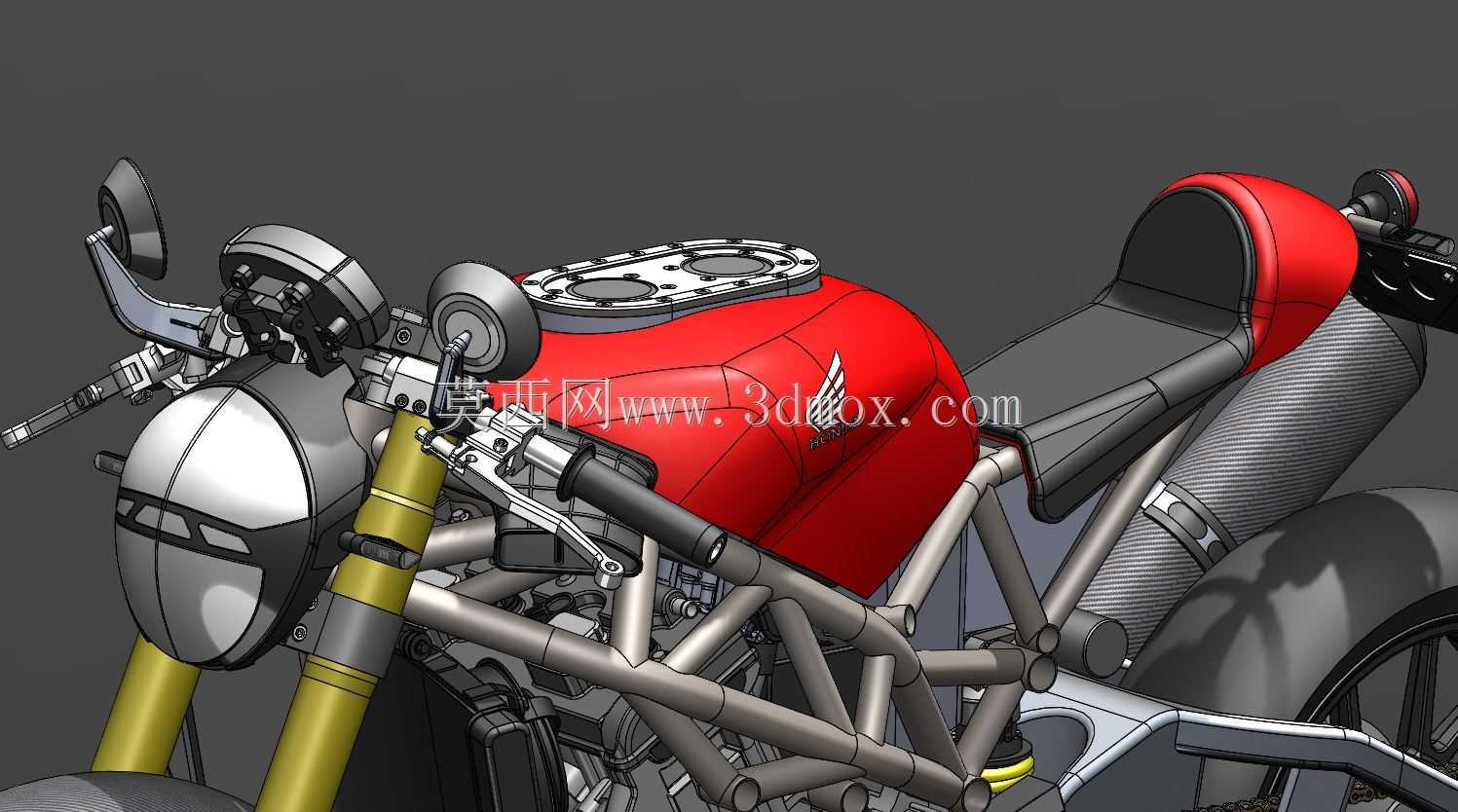

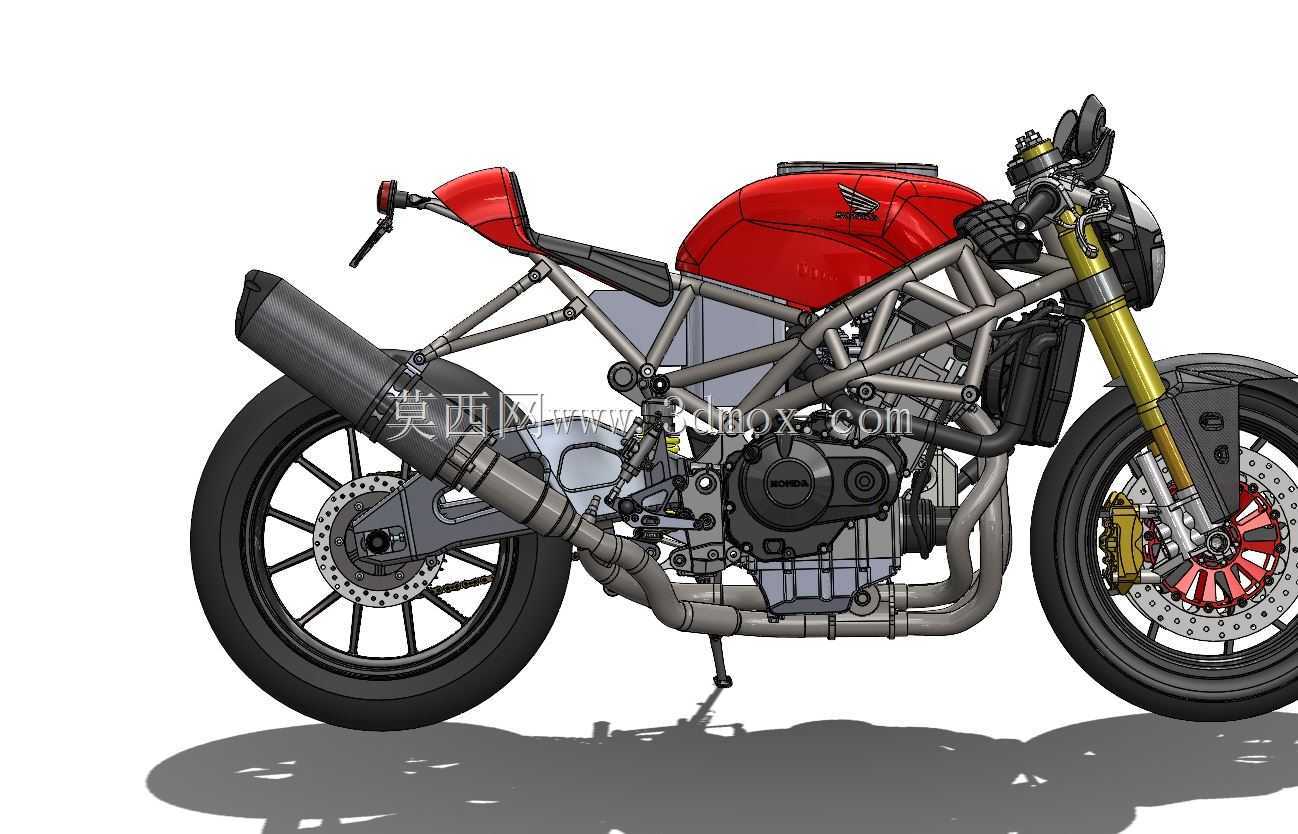

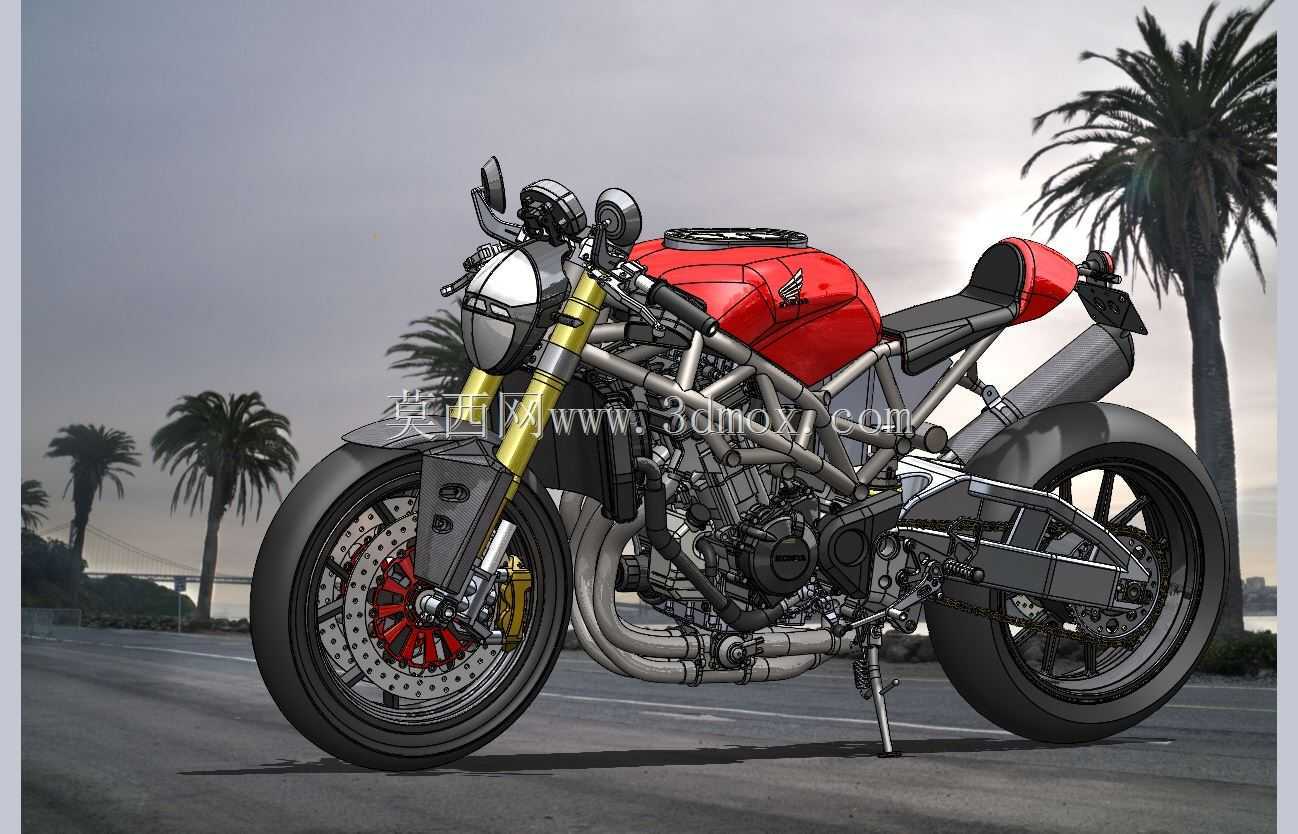

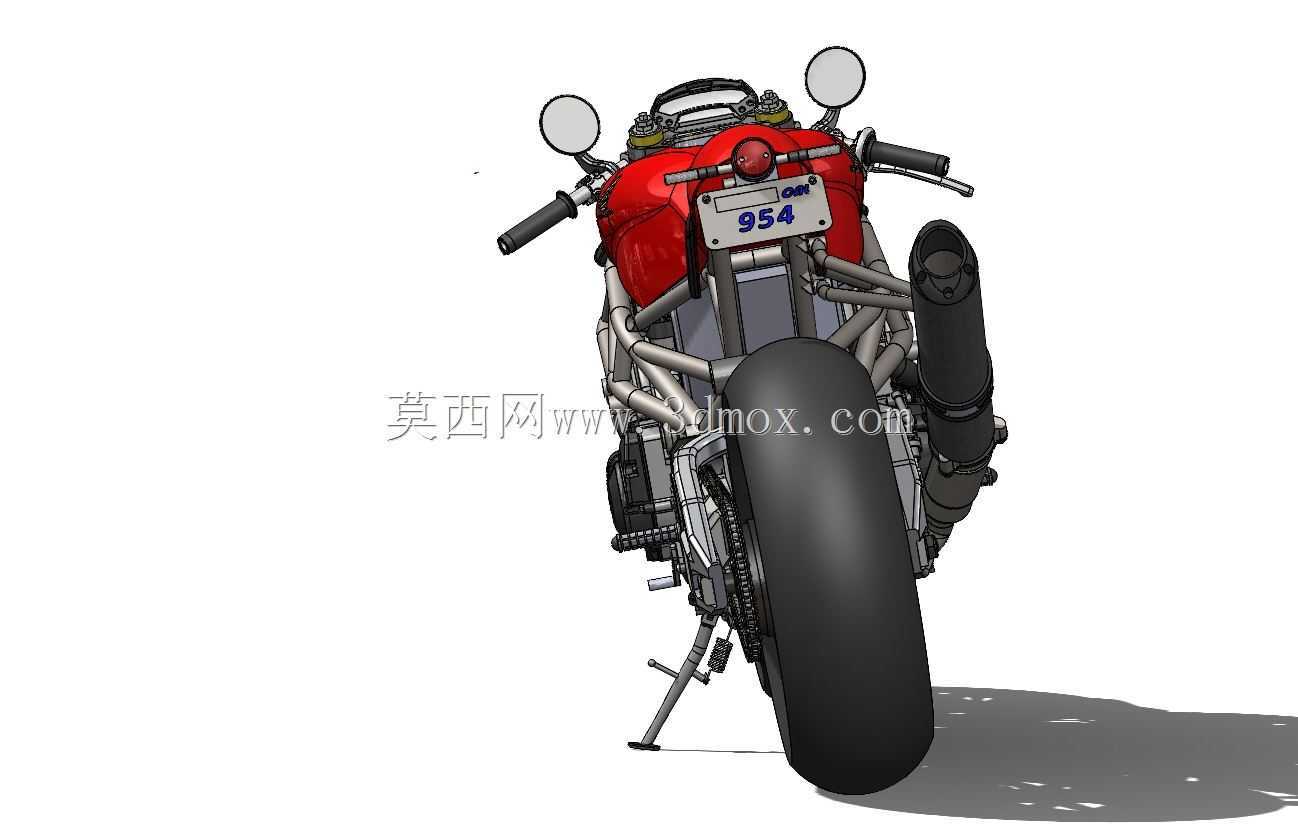

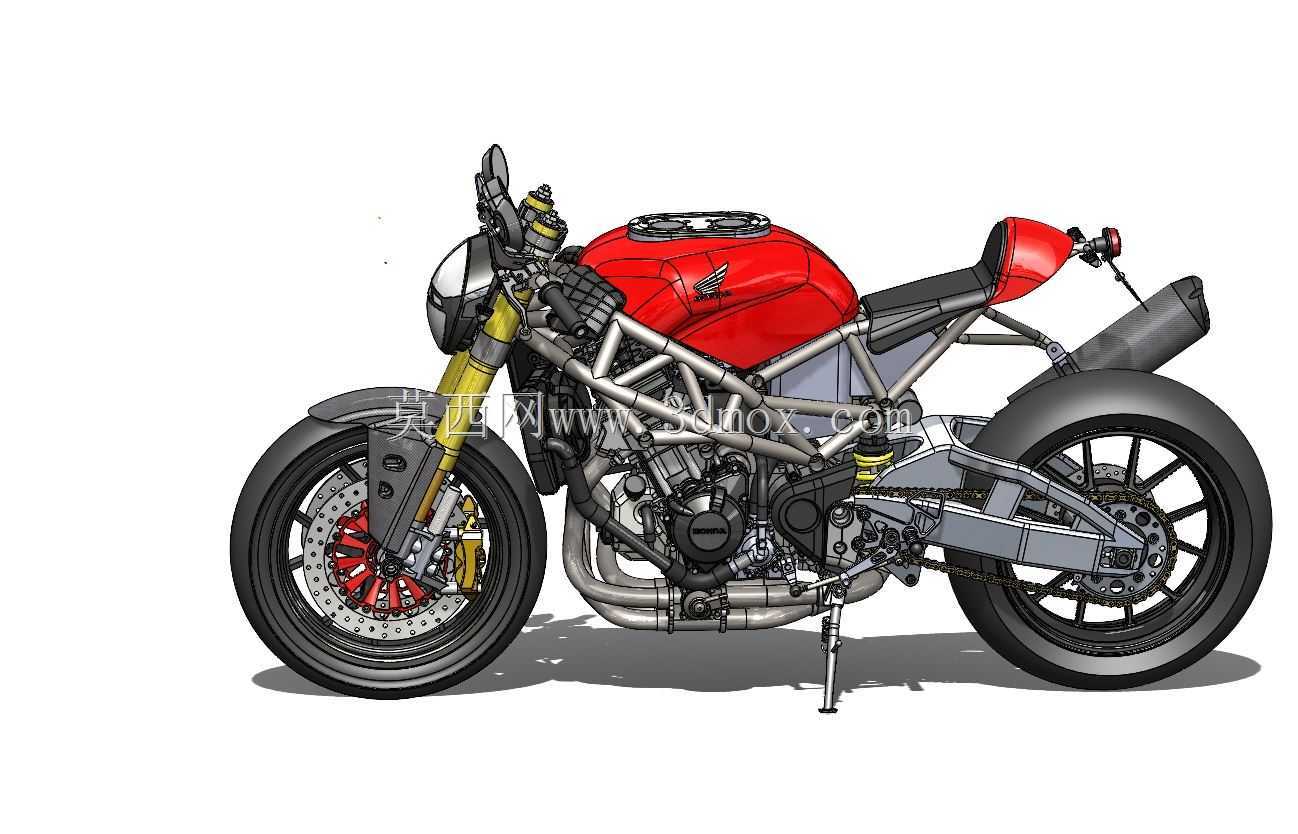

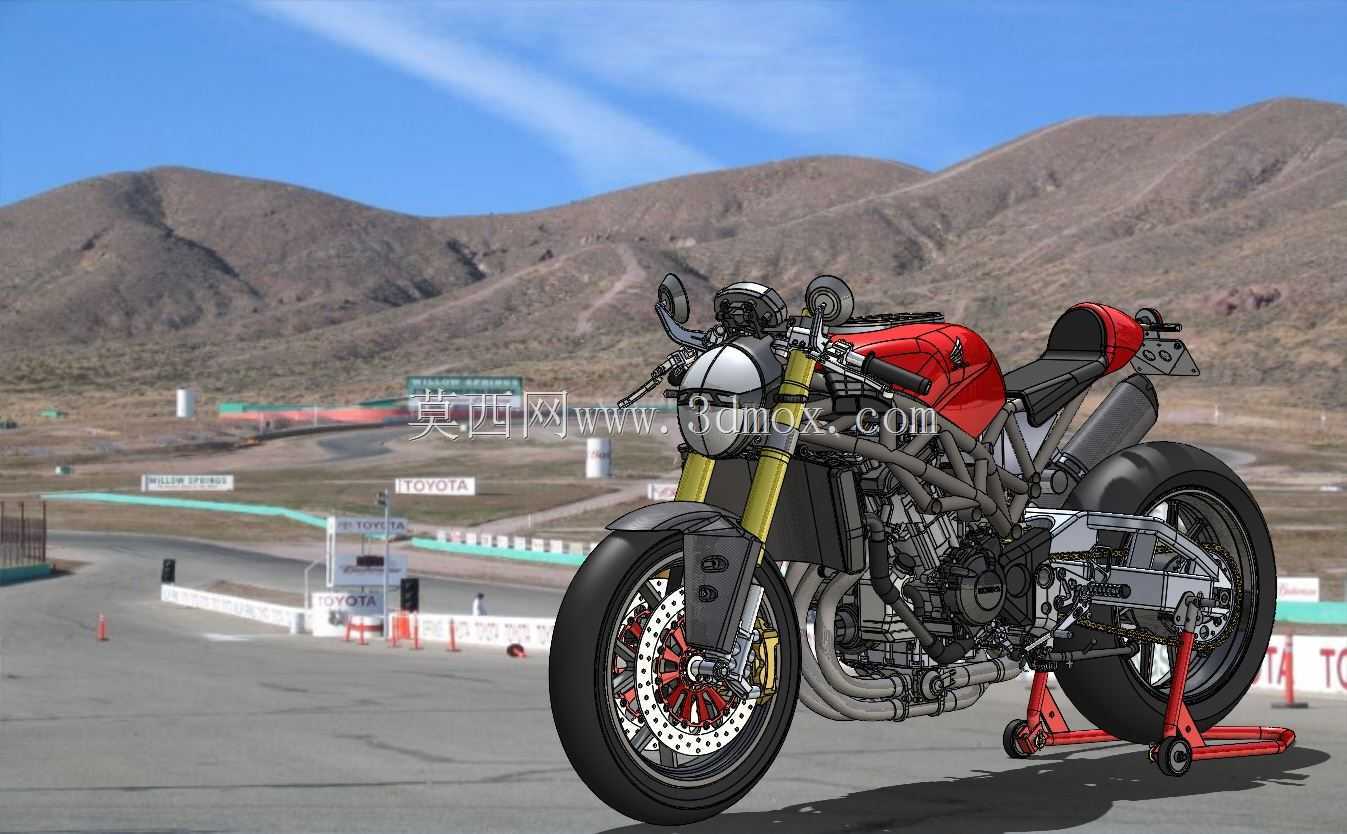

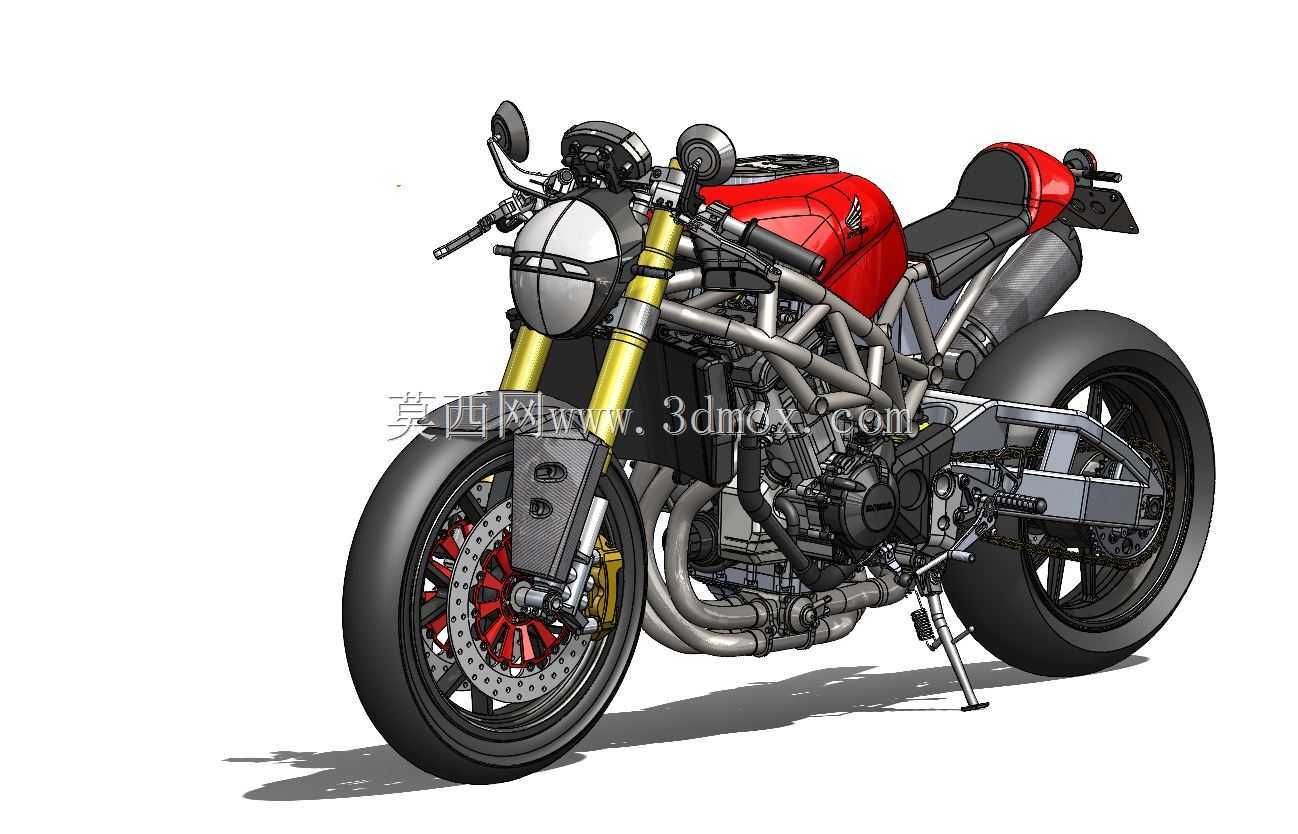

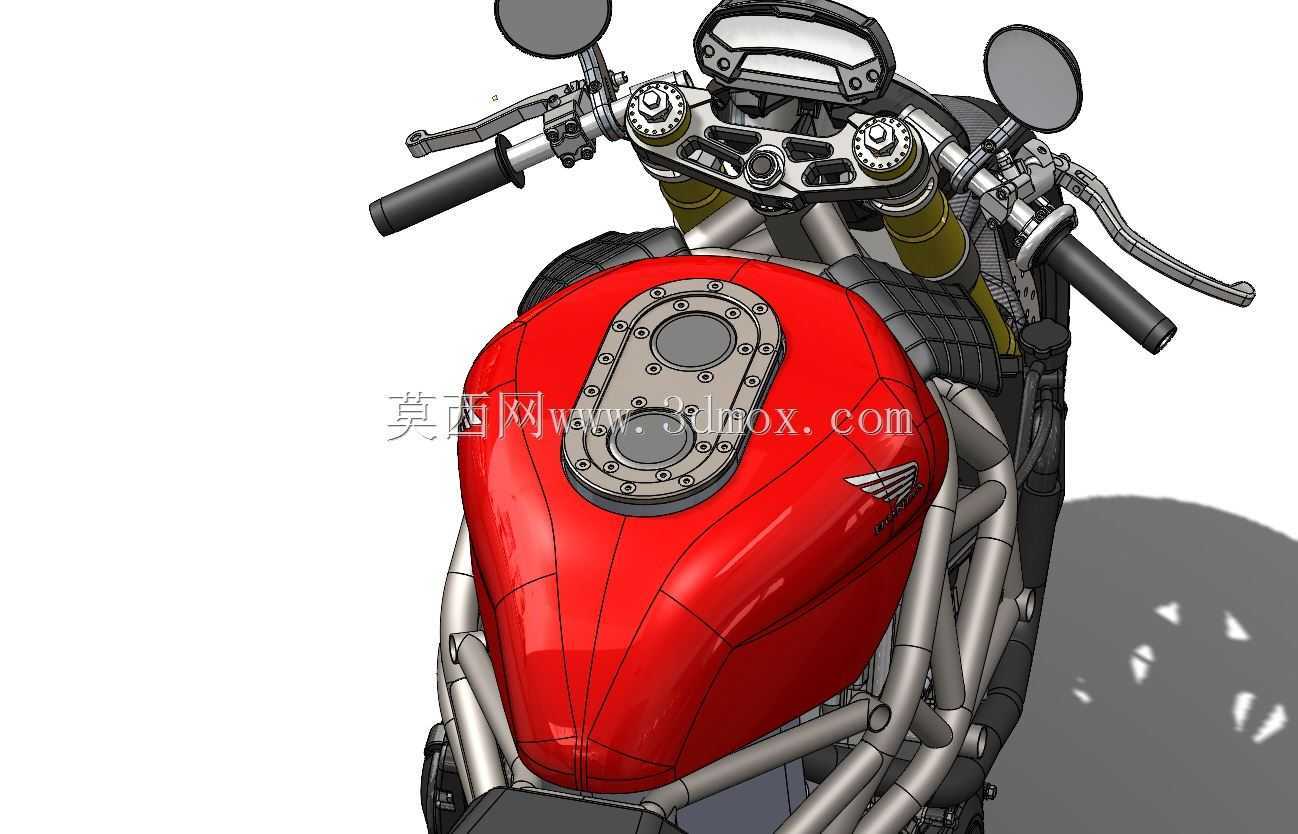

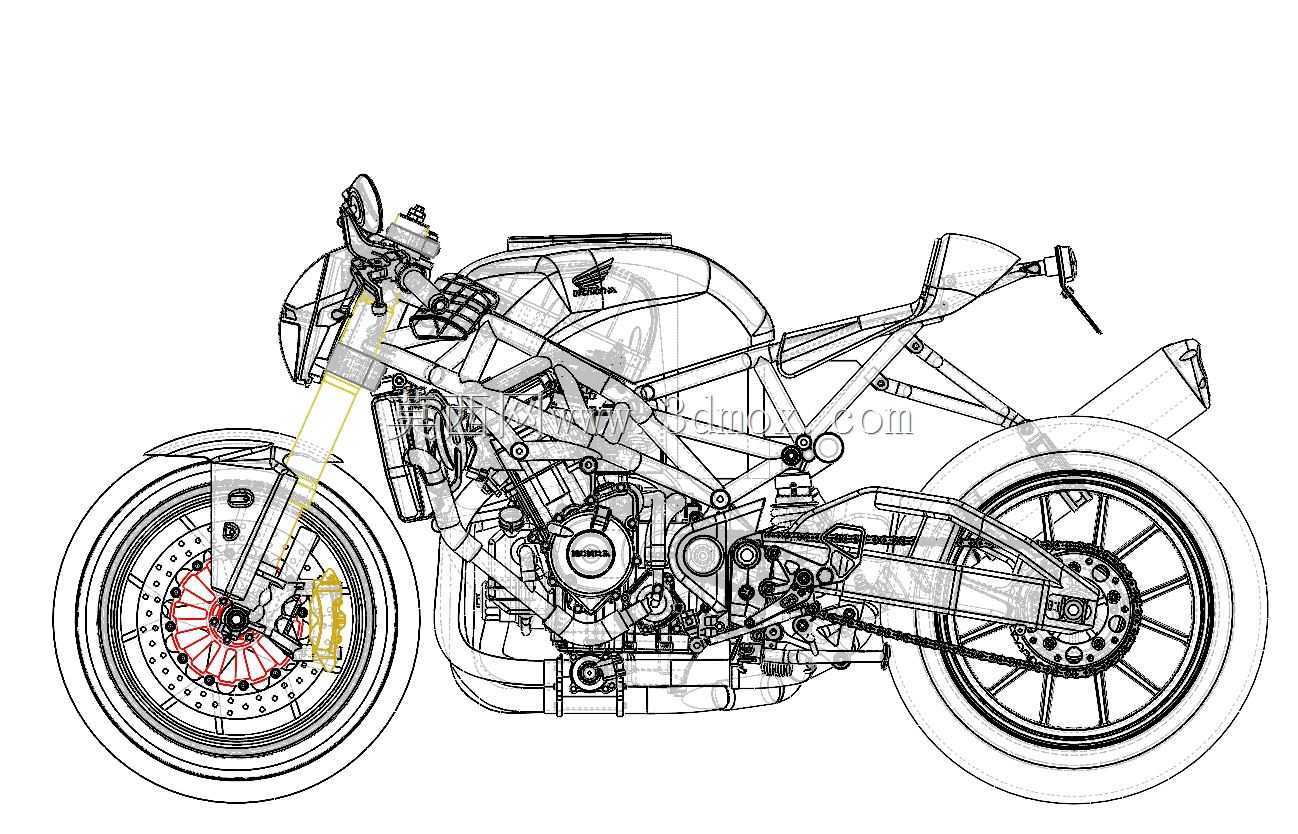

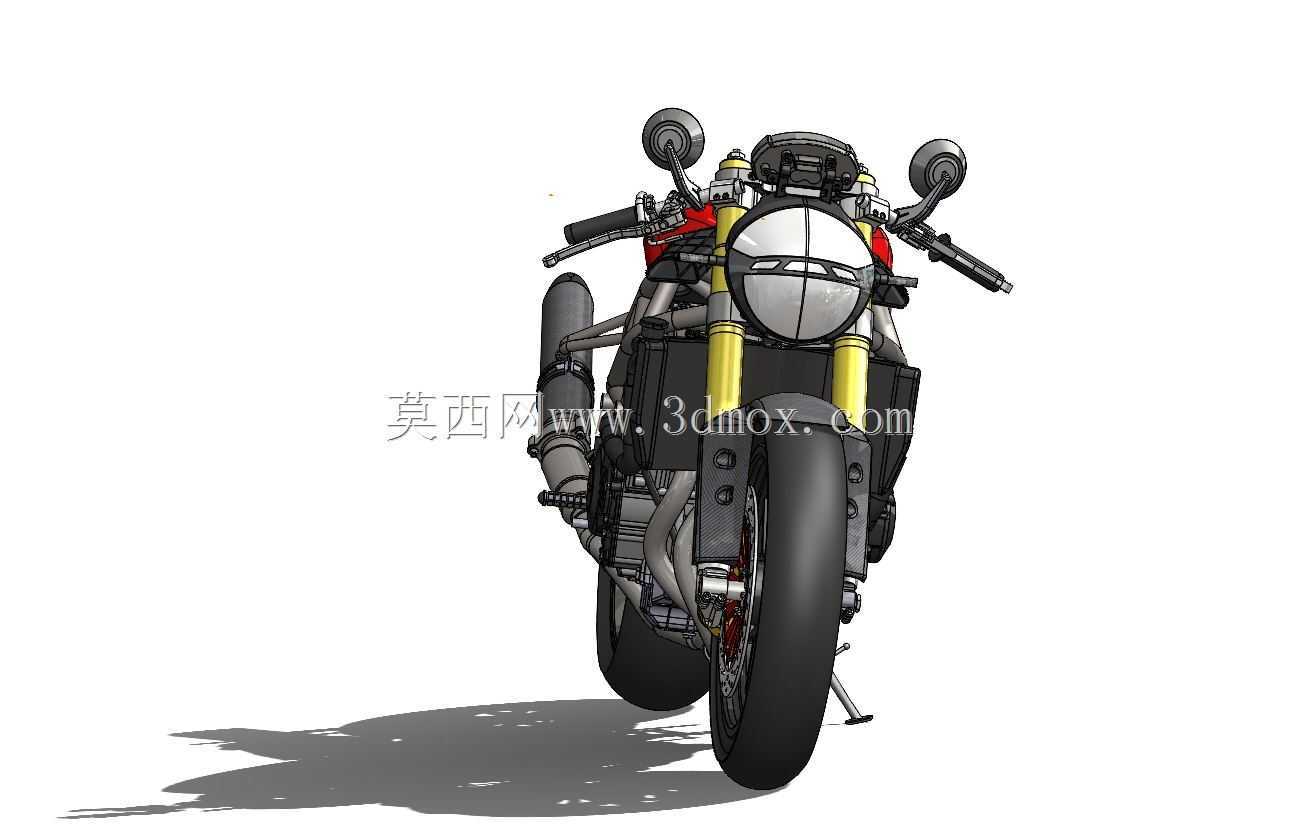

该摩托车三维结构覆盖整车外露覆盖件、管式桁架车架、行走悬挂、动力排气、操控系统全模块，可用于机车改装方案验证、定制车型开发阶段的结构干涉检查、外观造型评审场景，也能作为机车维修教学的拆解演示载体，适配个性化改装门店的方案沟通、职业院校机车构造实训、机车文化周边衍生设计等实际用途。整车采用裸露管式桁架车架设计，车架管材的弯折角度、连接节点位置完全匹配动力总成的安装点位，前悬挂采用倒立式前叉结构，前叉上下联板的安装孔位预留了改装卡钳、不同规格轮毂的调整余量，前制动系统采用双浮动盘配径向卡钳结构，卡钳安装座的螺纹孔深度、安装面平面度公差符合通用改装件的适配标准，无需额外加工即可匹配市售多数高性能制动配件。动力单元采用直列四缸布局，排气头段的弯折走向完全避让车架下管与后摇臂摆动行程，尾段消音器采用高位侧置布局，安装吊耳的位置兼顾了不同角度调整的余量，避免车辆压弯时排气与地面发生剐蹭。后摇臂采用单侧镂空结构，后悬挂为中置单枪减震，减震上下安装点的位置经过运动学校核，后轮跳动过程中不会与车架、排气尾段发生运动干涉。整车外观融合了复古Cafe Racer的平直座椅线条与现代运动跑车的动力配置，油箱造型采用棱角化曲面设计，油箱底部的凹陷结构完全避让车架上管与转向柱的活动空间，安装卡扣的位置与车架预留安装位一一对应，座椅采用分体式驼峰设计，后座下方预留了电控模块、电瓶的安装腔体，尾部的小型驼峰结构集成了后尾灯的安装位，无需额外打孔即可完成灯具装配。前轮采用大尺寸辐射条轮毂，轮胎断面宽度、扁平比匹配前叉的安装间距，转向限位块的位置设置在车架头管处，最大转向角度满足低速挪车、原地掉头的操作需求，手把采用低位分离式设计，手把安装座的高度预留了不同骑行姿势的调整空间，开关按键、仪表的安装位完全贴合手把管径，走线槽隐藏在车架管材内部，避免外露线路干扰转向操作。整车所有连接紧固件的规格、安装扭矩参考市售同排量量产机车的通用标准，各覆盖件的分缝间隙控制在量产车的公差范围内，车架焊接节点的位置避开了应力集中区域，后摇臂转轴处的衬套安装位预留了润滑脂加注通道，长期使用的维护便利性得到充分考虑。
