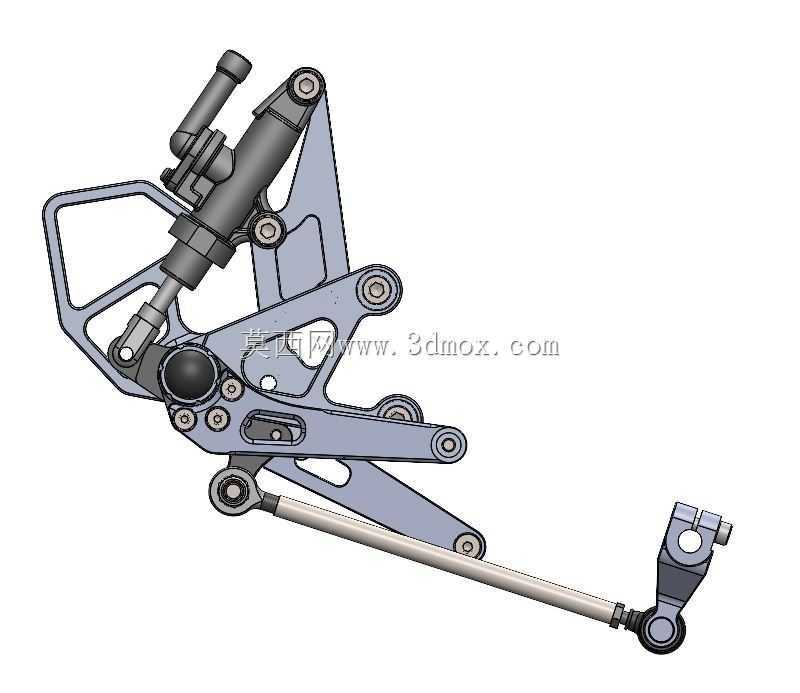

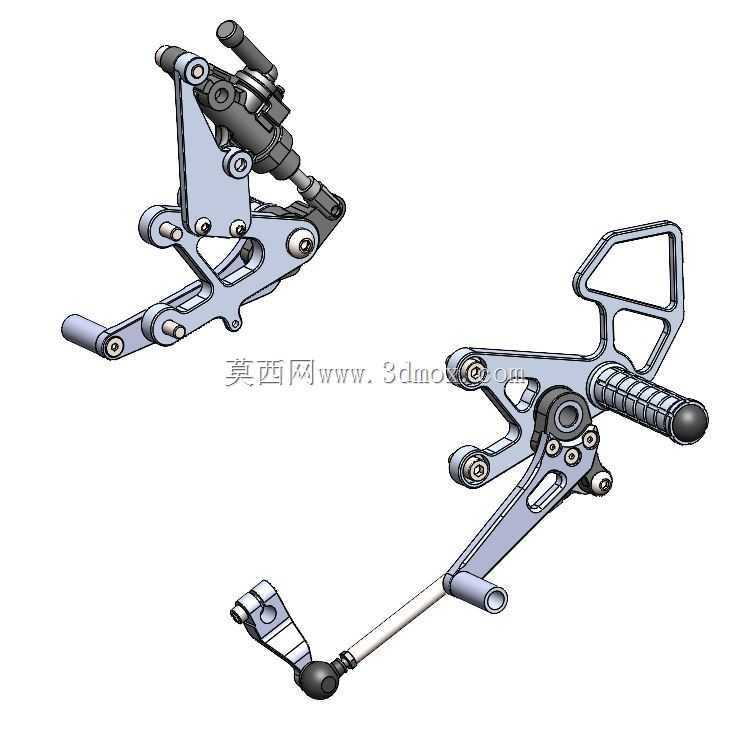

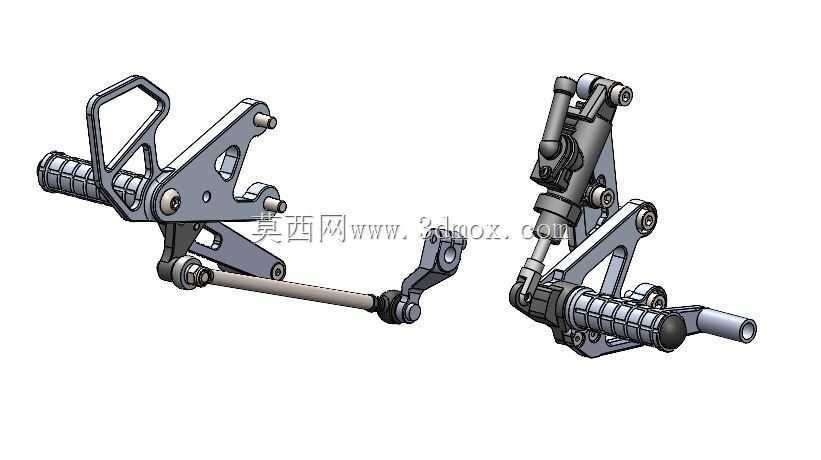

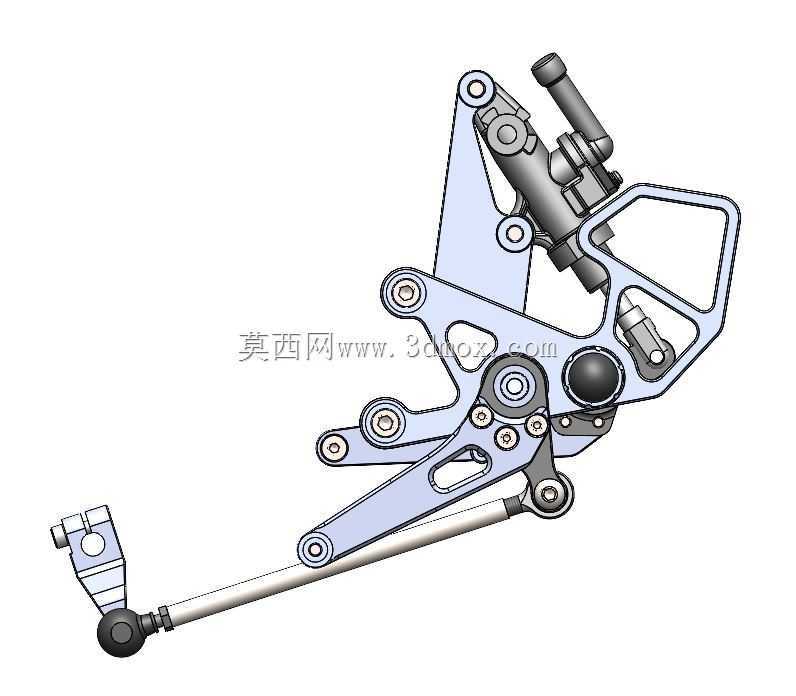

本田CBR954RR摩托车后置脚踏结构

　　该结构属于大排量运动摩托车的驾乘操控核心部件，主要应用于赛道取向的高性能摩托改装与原厂配套场景，直接承载骑行过程中驾驶员的脚部支撑，同时集成后制动、换挡机构的安装定位功能，是骑行过程中传递操控指令、承载人体载荷的关键连接结构。从实际使用场景来看，这类后置升高脚踏多用于赛道驾驶场景，相比原厂常规位置的脚踏，能够让驾驶员获得更激进的骑行姿态，过弯时可以获得更大的侧倾倾角余量，避免脚踏触地影响走线节奏，同时在大力制动、急加速过程中，腿部能够获得更稳定的支撑点，减少身体位移带来的操控误差。设计过程中首先需要匹配车架的安装孔位边界，三个主安装孔的相对位置公差控制在0.1mm以内，确保安装后脚踏整体不会出现旷量，同时要避让排气前段、

　　后摇臂运动轨迹，在悬挂全行程压缩、链条张紧度变化的全工况下，都不会出现运动干涉。结构上采用分体式铝合金支架作为承载主体，脚踏杆表面做滚花防滑处理，端部设置可折叠的防摔结构，在车辆发生侧滑时脚踏杆可向内折叠溃缩，避免刚性连接导致支架断裂甚至戳伤驾驶员。换挡连杆采用球头铰接结构，能够适配不同身高驾驶员的脚踏高度调整需求，调整范围覆盖20mm的高度差与15mm的前后位移量，满足不同骑行姿态的适配要求。后制动泵直接集成在脚踏支架上，制动踏板的杠杆比经过反复调校，踏板行程与制动力度的线性度匹配大排量车型的制动需求，轻踩即可获得足够的制动力反馈，同时不会因为路面颠簸导致误触发制动。所有铰接位置都设置了耐磨衬套，长期高频踩踏也不会出现松旷间隙，

　　支架本身的拓扑优化在保证结构强度的前提下，尽可能削减非受力区域的材料厚度，整体重量控制在较低水平，符合高性能摩托的轻量化设计需求。安装时需要先固定主支架的三个安装螺栓，再依次连接换挡连杆、制动推杆，调整踏板自由行程到合理区间，确保换挡、制动动作顺畅无卡滞，所有紧固件都需要按照扭矩要求打紧，并加装防松垫片，避免高速骑行过程中部件松脱引发安全隐患。
