雅马哈XS650改装款燃油油箱结构设计

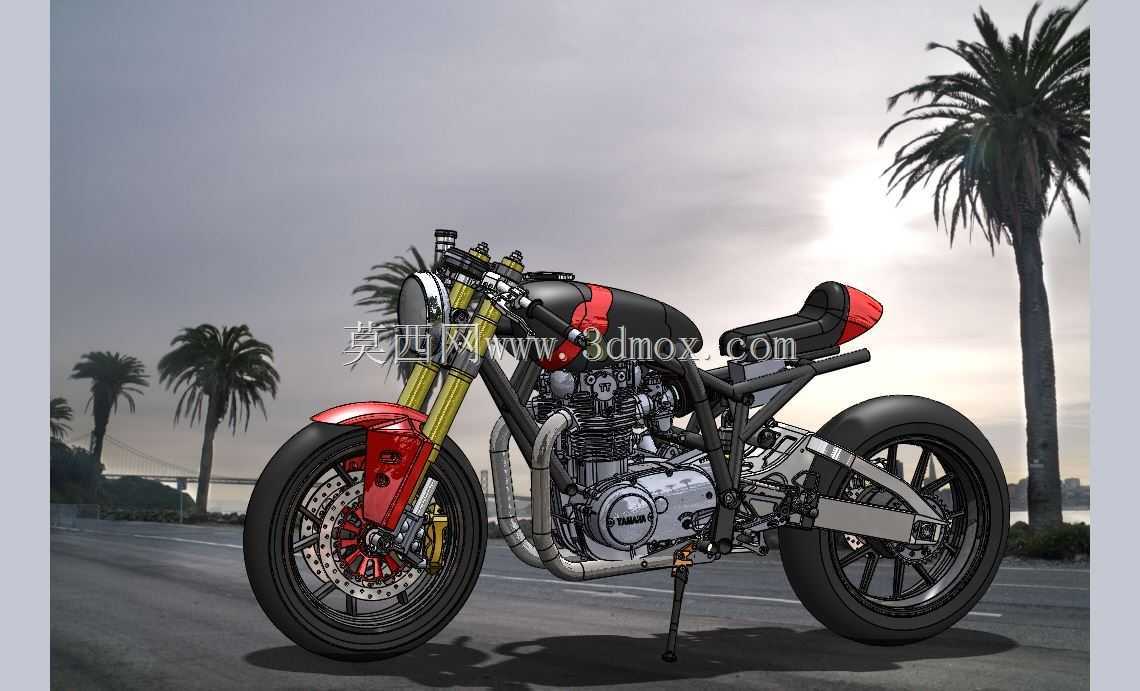

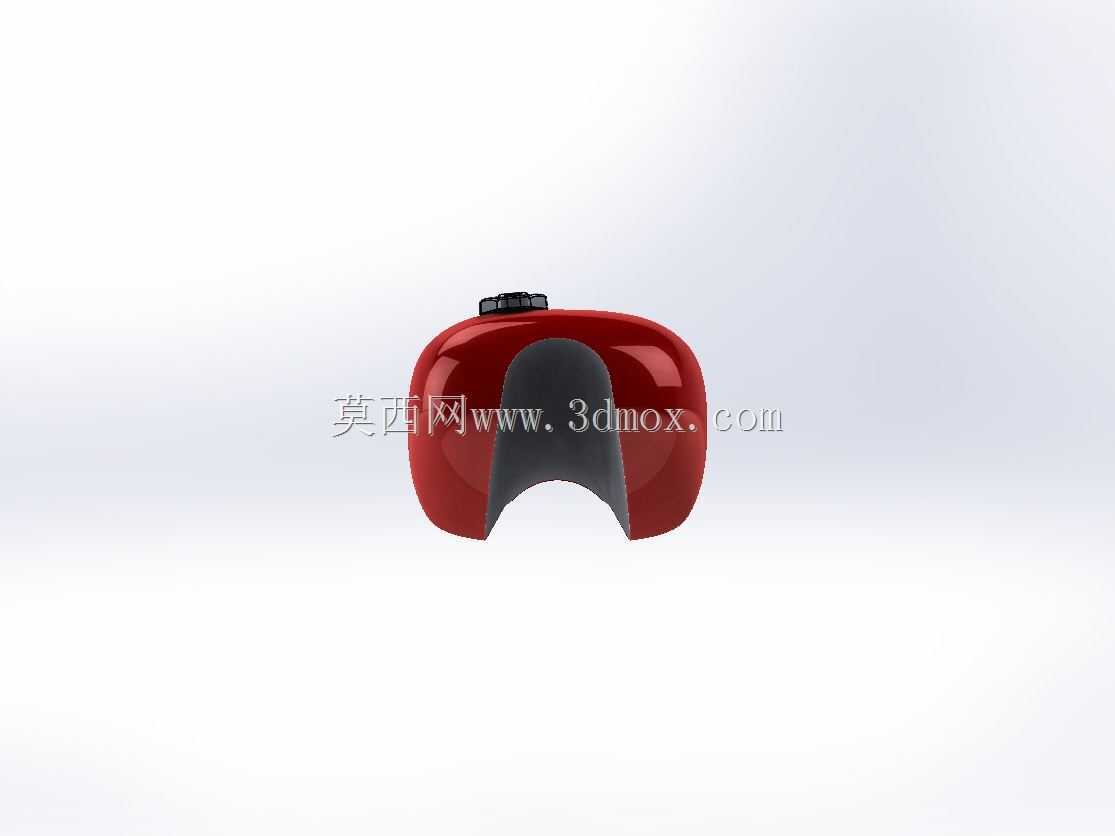

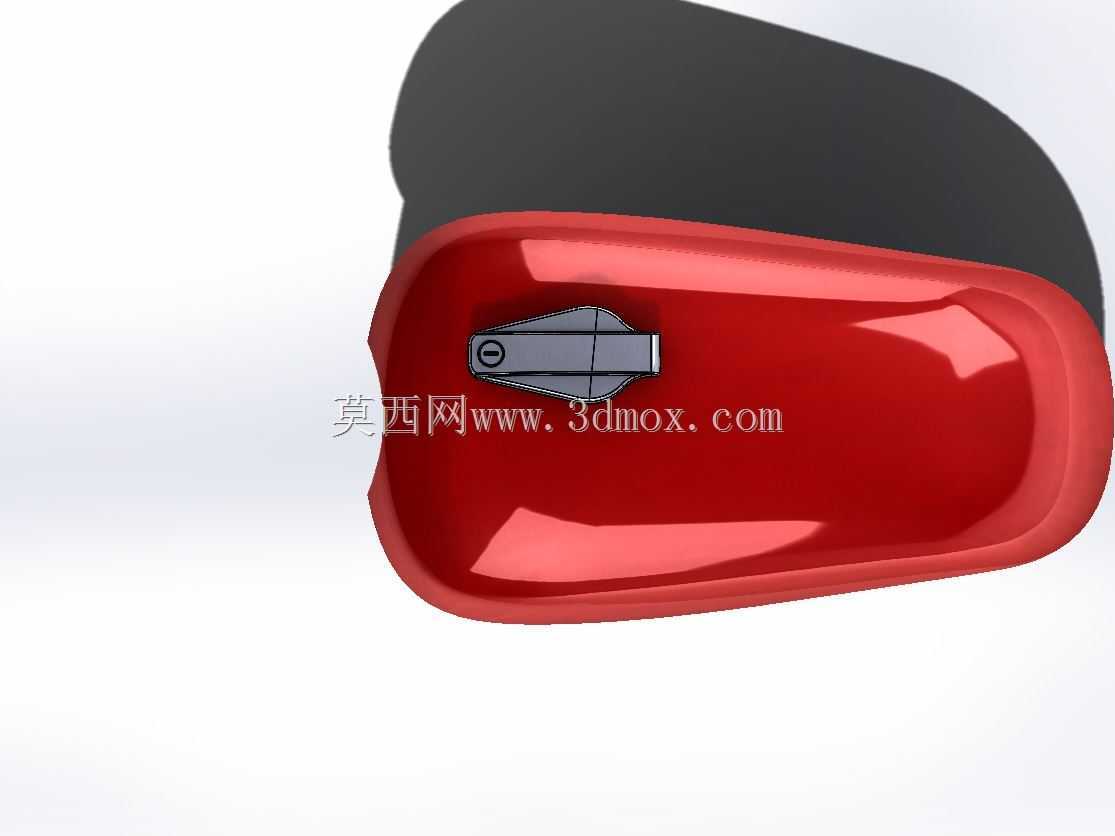

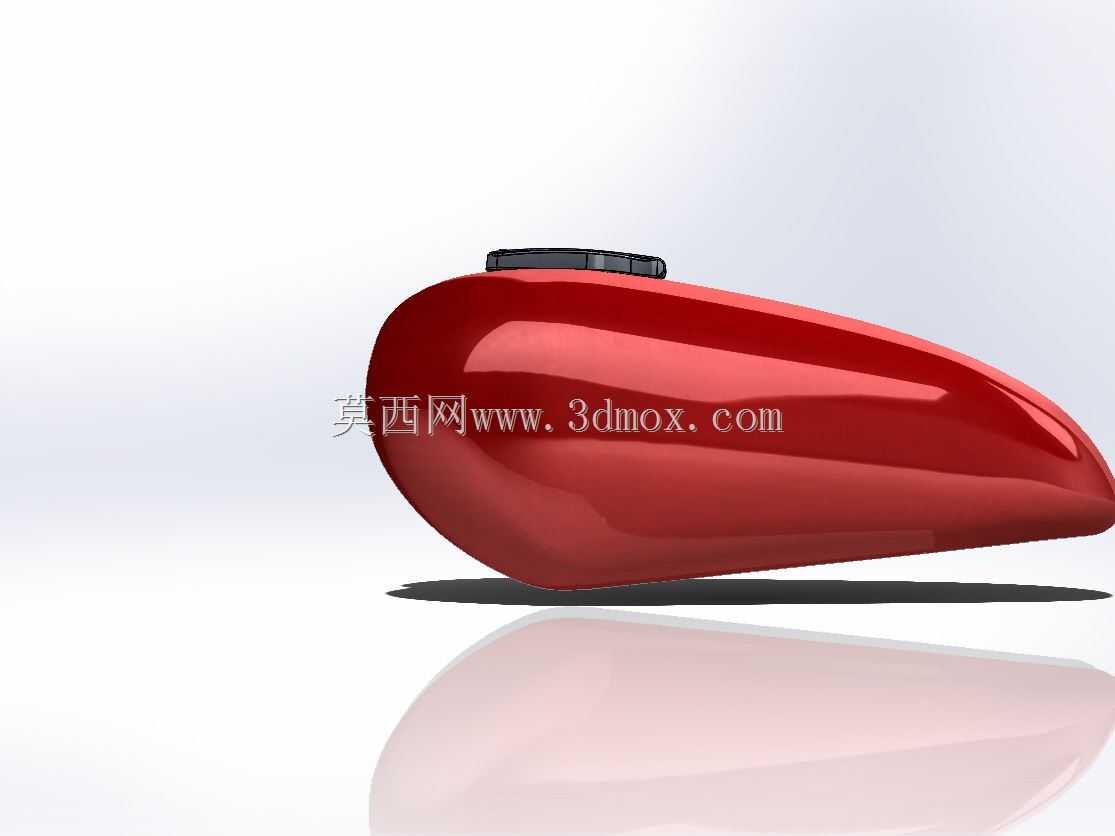

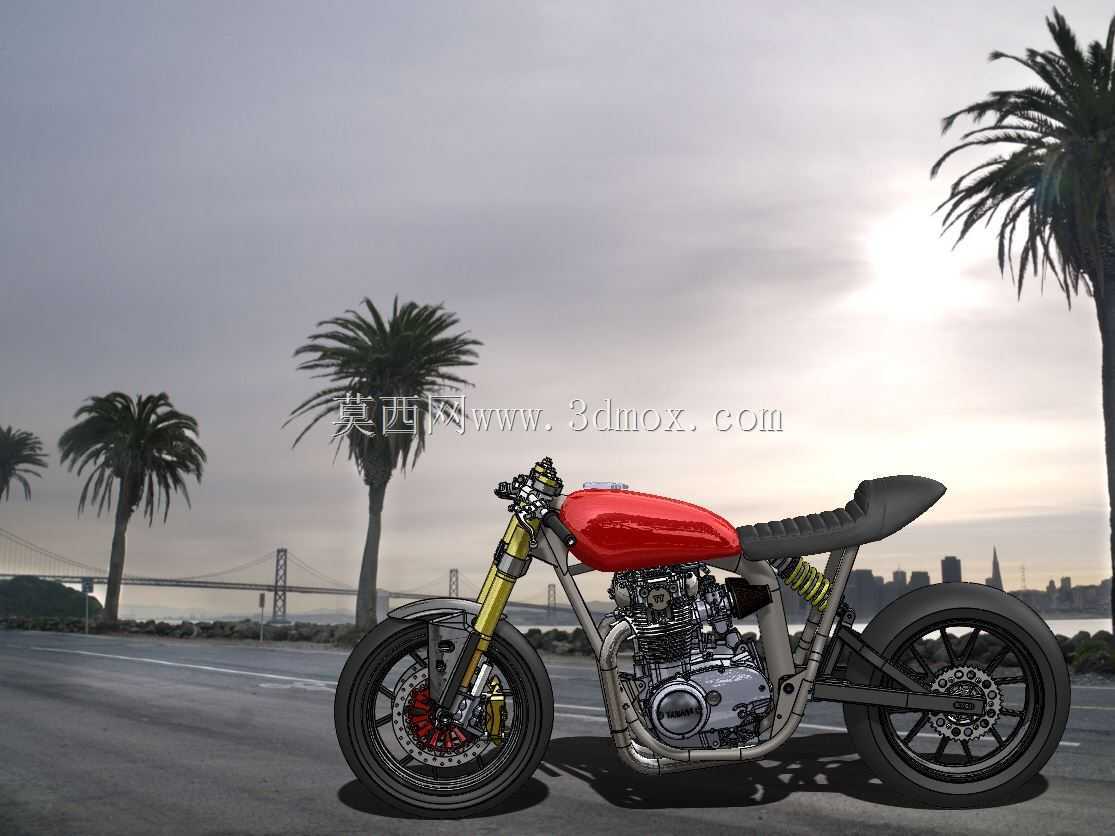

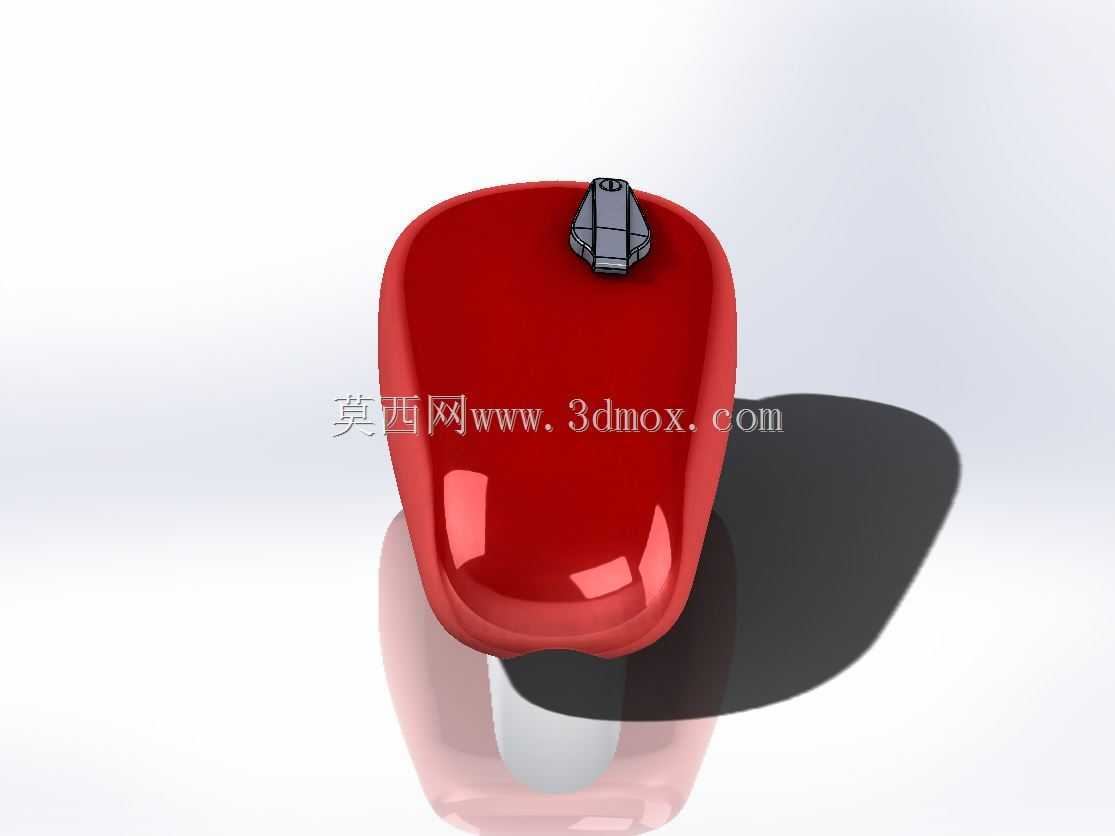

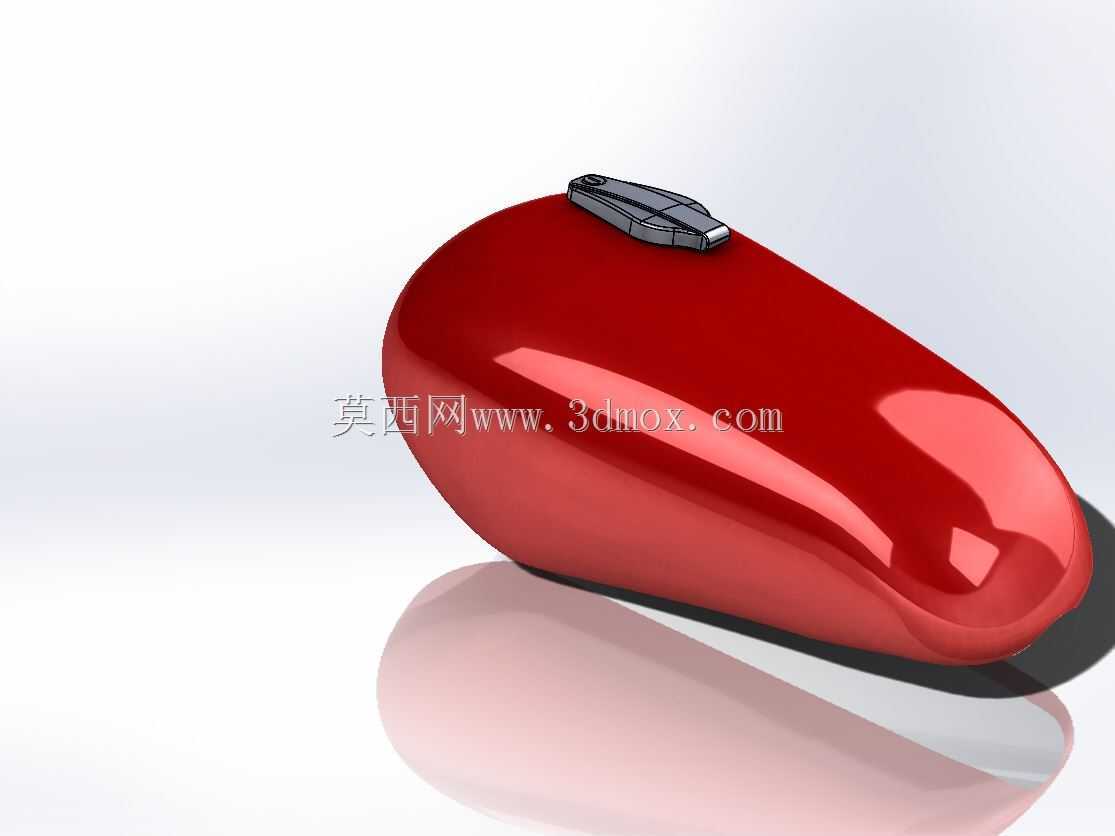

这款油箱针对雅马哈XS650复古改装车型开发，适配采用大脊骨管设计的一次性改装车架，区别于原厂XS650车架的安装点位，在隧道段做了针对性的结构修型，能够直接卡合改装车架的主梁轮廓，无需额外焊接转接支架即可完成定位安装。从实际使用场景来看，这类定制油箱主要服务于复古机车改装、Cafe Racer风格定制的整车装配环节，既要满足燃油存储的基础功能，也要匹配改装车的流线型外观诉求，同时兼顾骑行过程中的腿部夹持贴合度，避免出现硌腿、夹持不稳的问题。功能设计层面，油箱的容积设定兼顾了续航需求与整车视觉比例，内部做了防浪板结构预留，能够避免车辆急加减速、弯道倾斜时燃油剧烈晃动带来的重心偏移问题，出油口位置匹配XS650原厂化油器的安装高度，供油管路走向不会与改装前叉、车把转向结构产生干涉。设计过程中优先考虑了安装边界的适配性，油箱底部的凹陷弧度完全贴合改装车架脊骨管的外径曲线，两侧的安装吊耳位置经过反复校核，与车架上的预留安装孔位同轴度误差控制在合理范围内，装配时不需要反复打磨修配即可完成固定。外形设计上采用了窄长的溜背造型，前端收窄贴合方向柱的转向间隙，满打方向时不会与车把、仪表支架产生磕碰，后端线条平滑衔接改装座垫的前端轮廓，不会出现突兀的台阶断差，表面的曲面过渡经过光影校验，喷涂金属漆后能够呈现流畅的反光效果，符合复古改装车的外观审美。从结构强度角度，油箱的壁厚设定兼顾了轻量化与抗形变需求，日常骑行中的路面颠簸、腿部夹持受力都不会导致壳体凹陷变形，加油口位置预留了通用改装油箱盖的安装螺纹，可适配市面上多数复古款快开油箱盖，不需要额外攻丝调整。
