拖挂式农用枝条粉碎作业设备结构

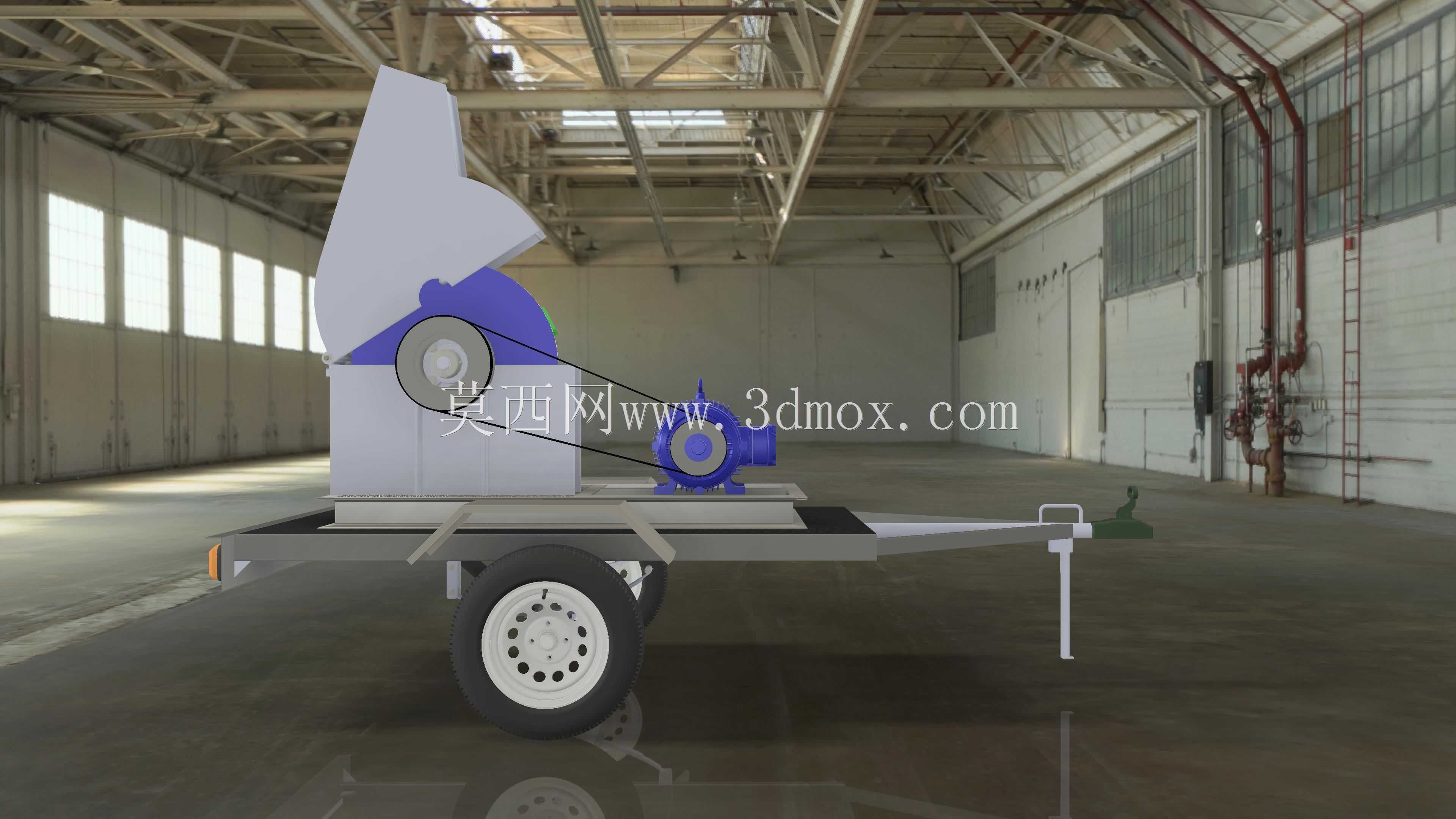

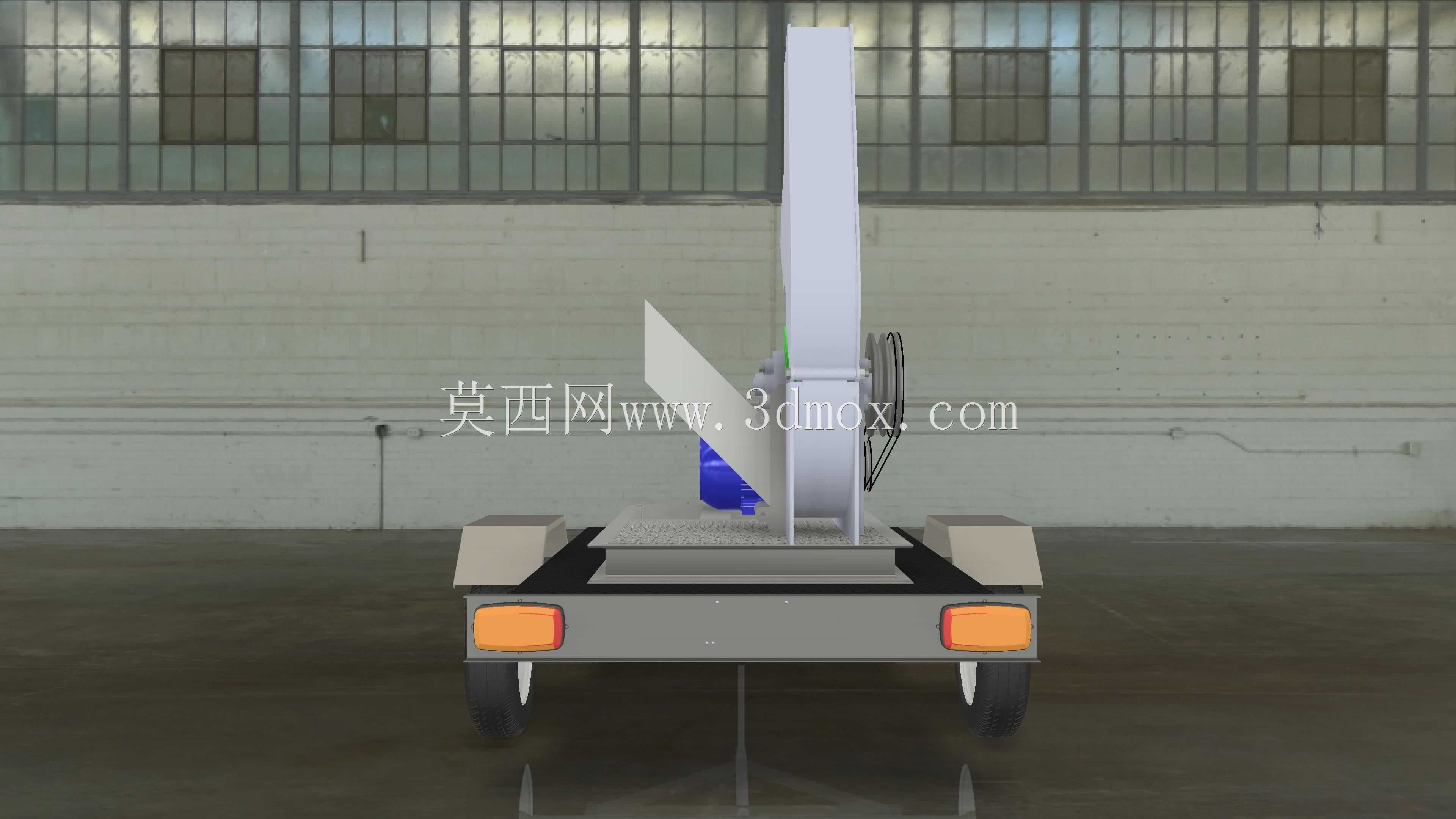

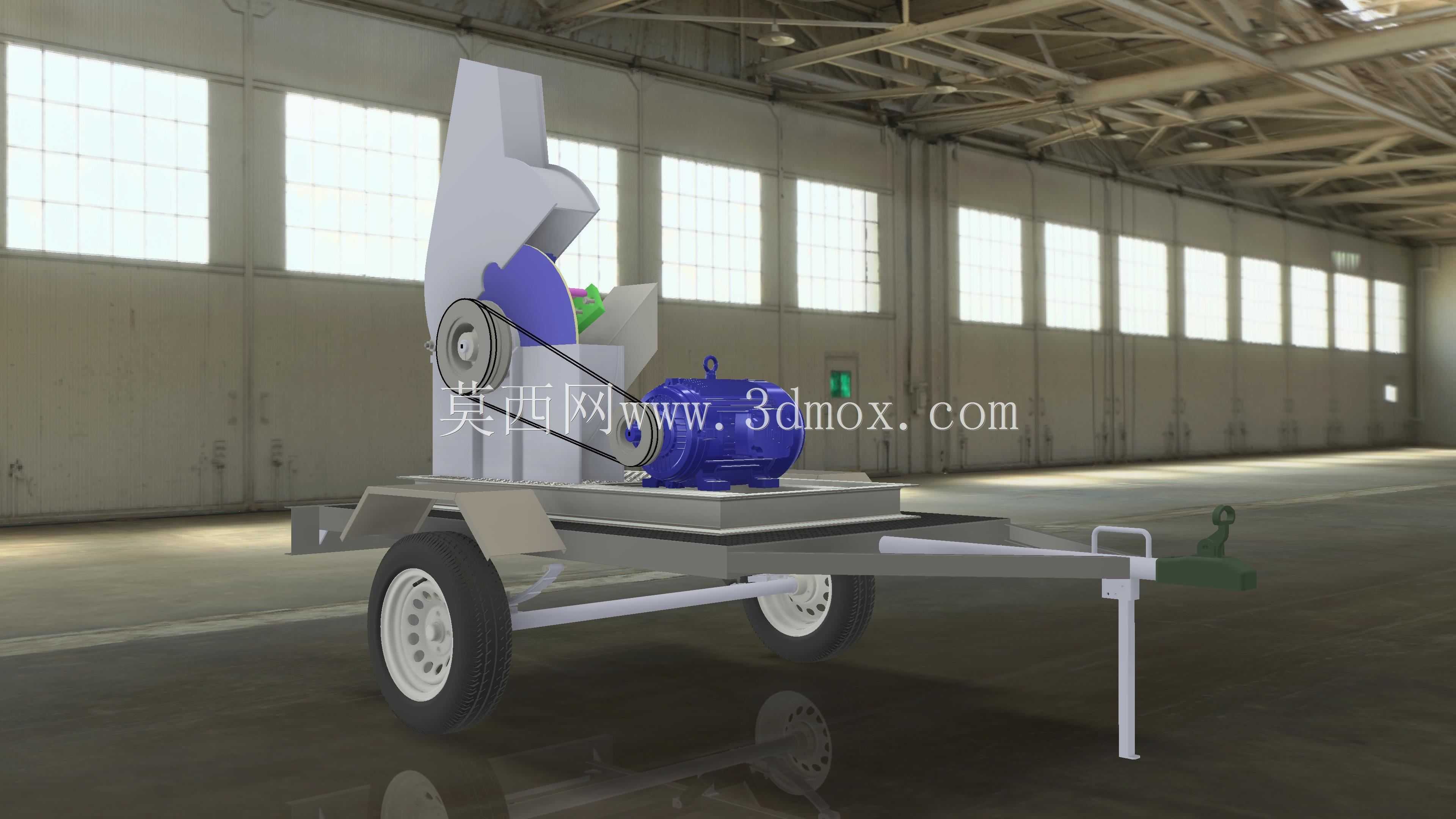

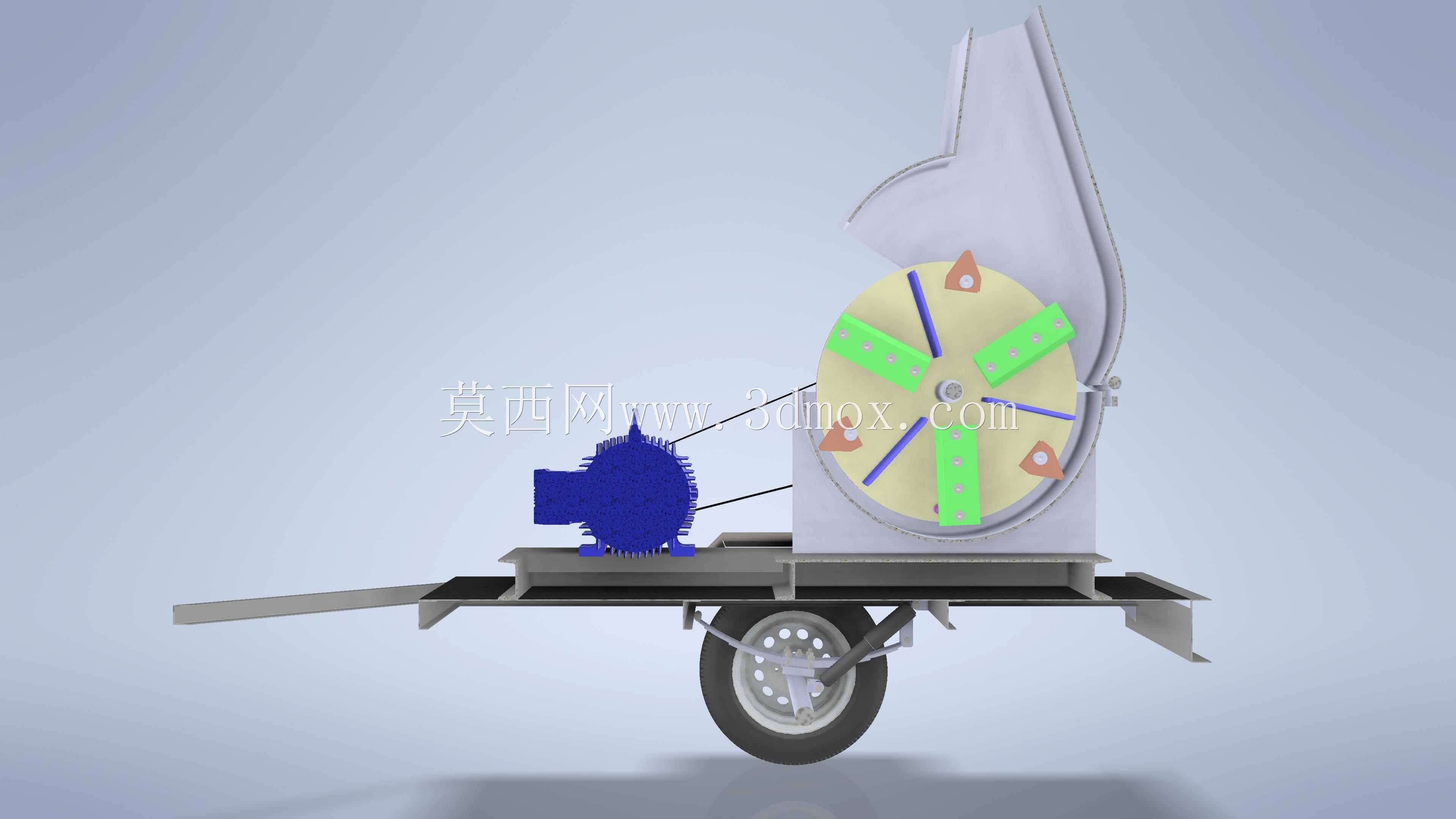

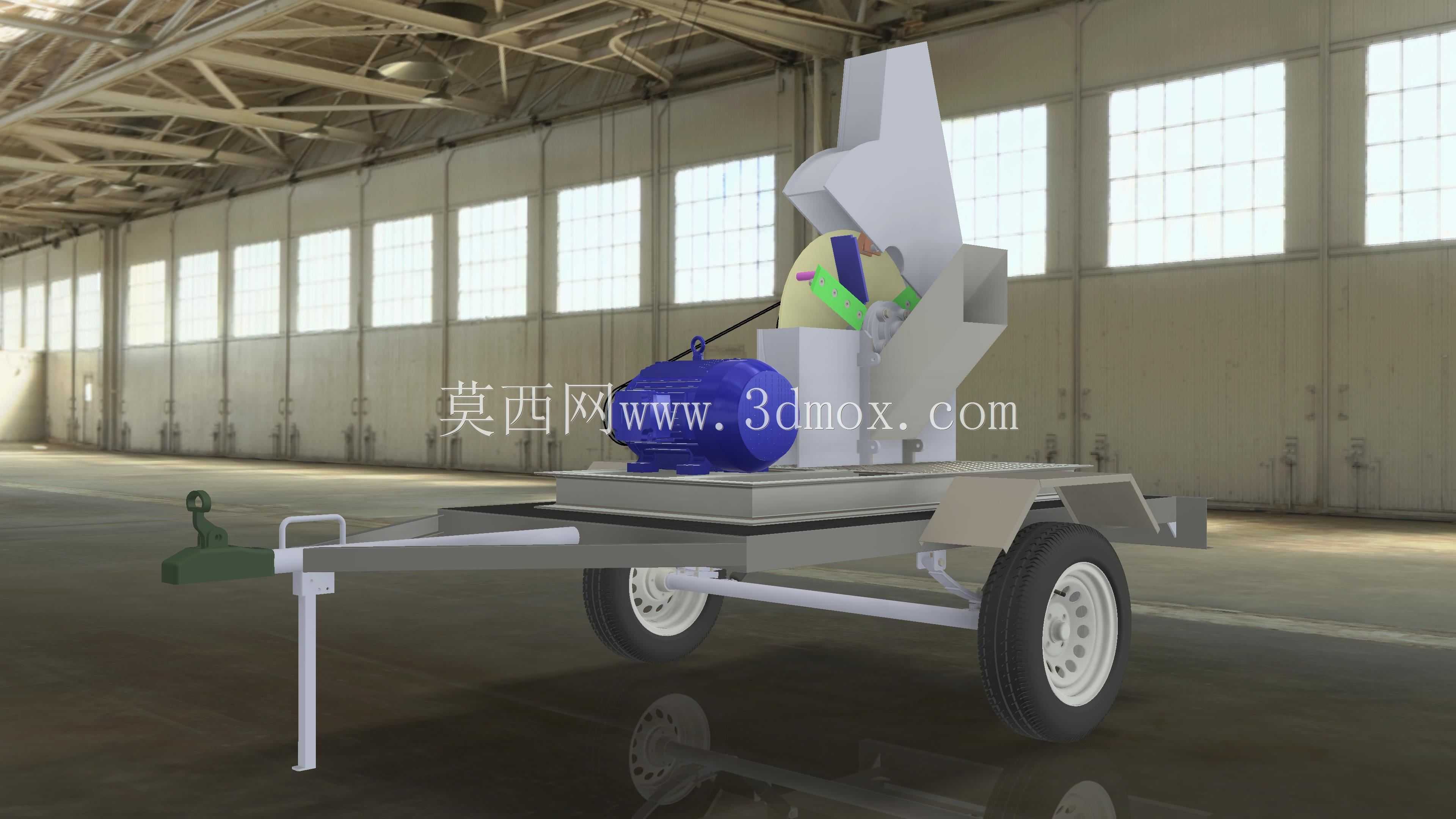

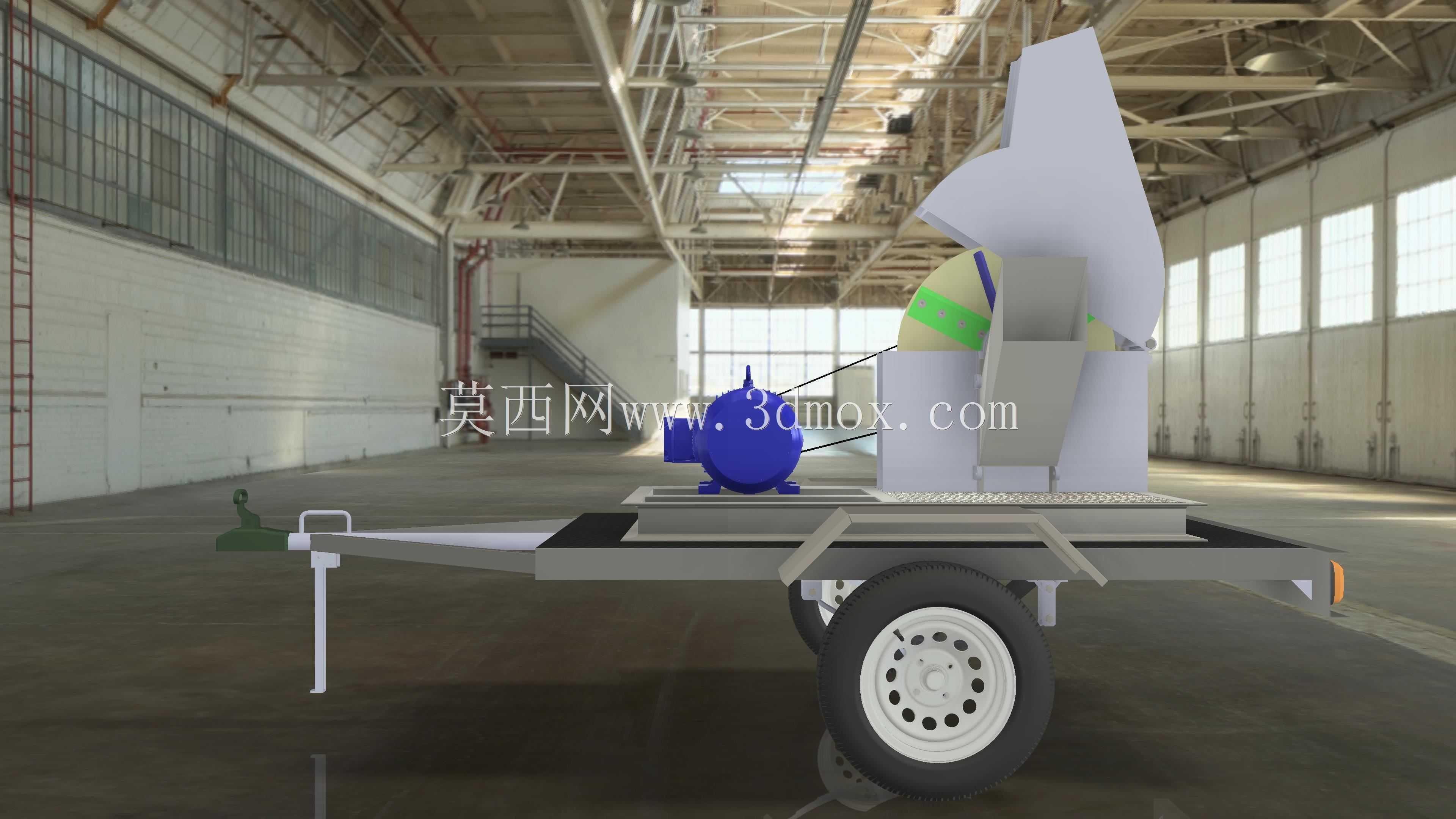

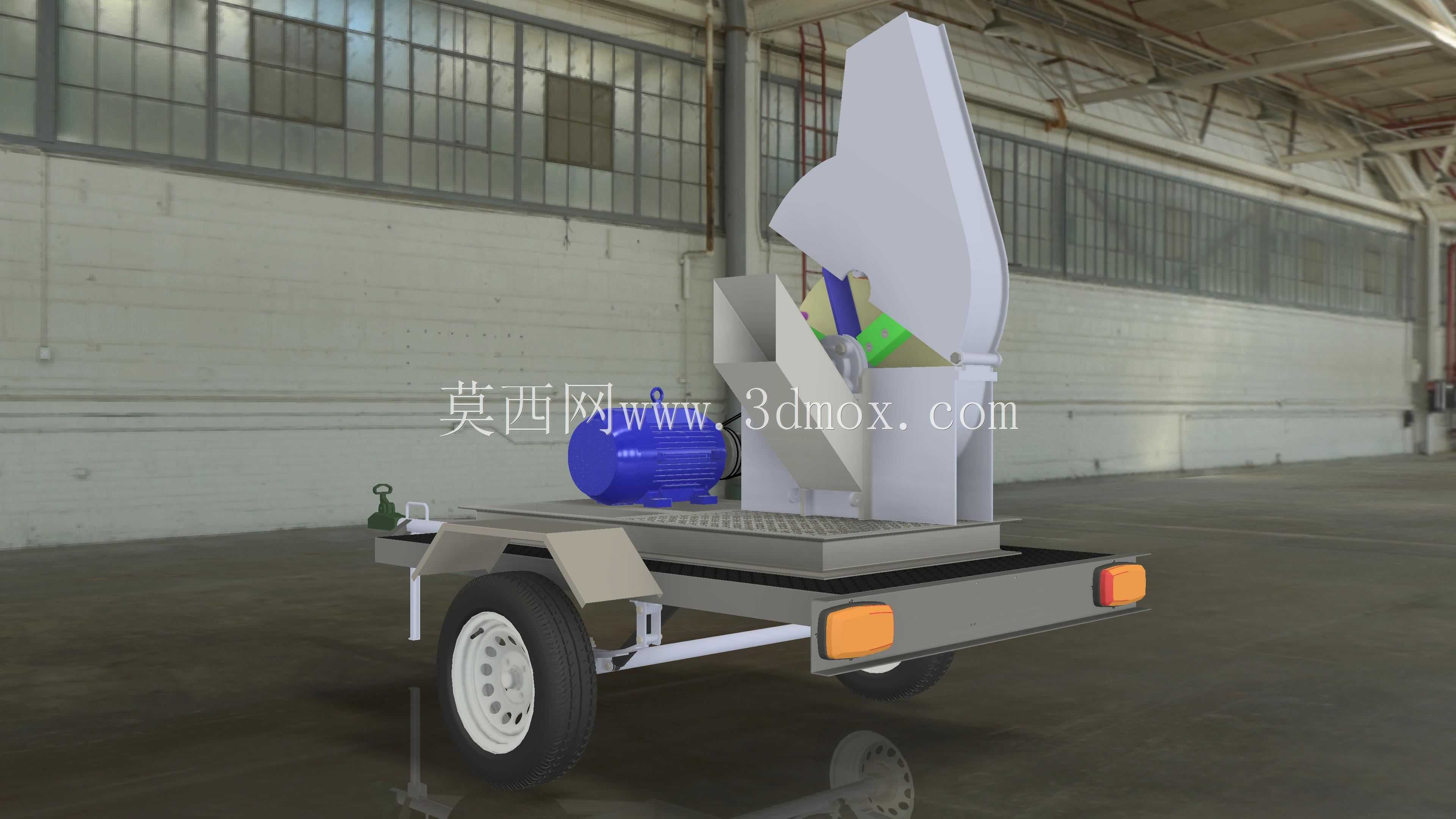

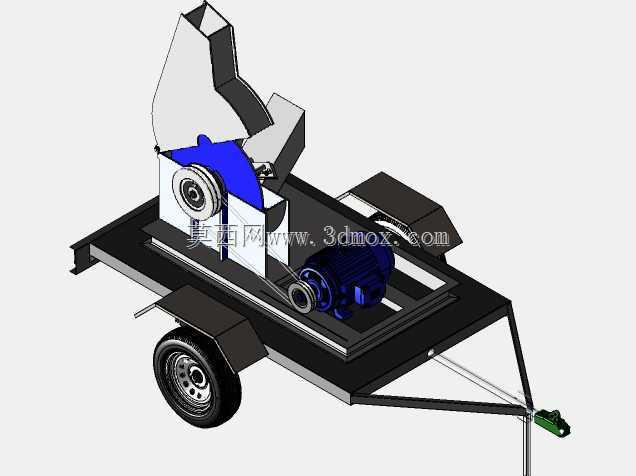

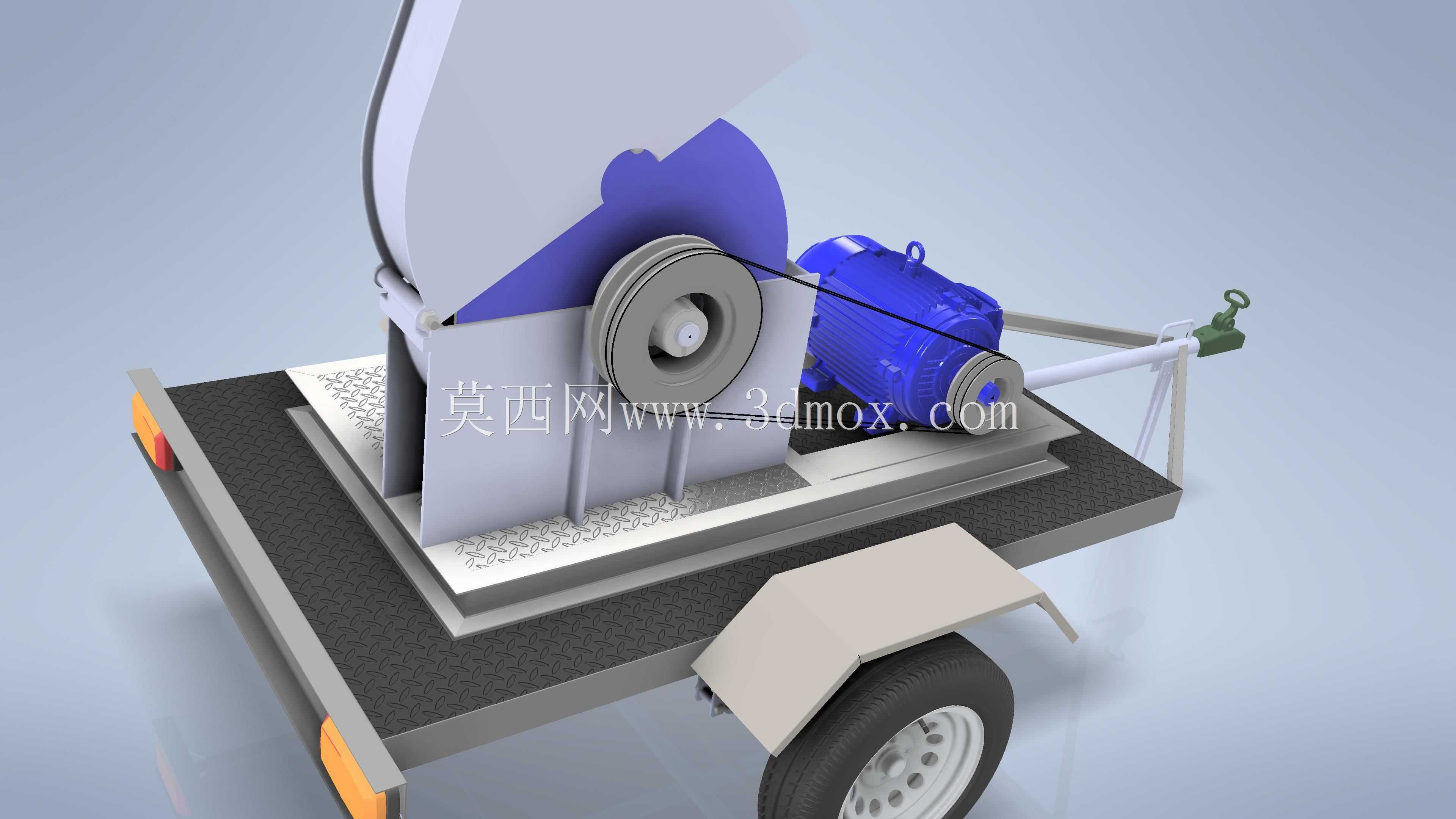

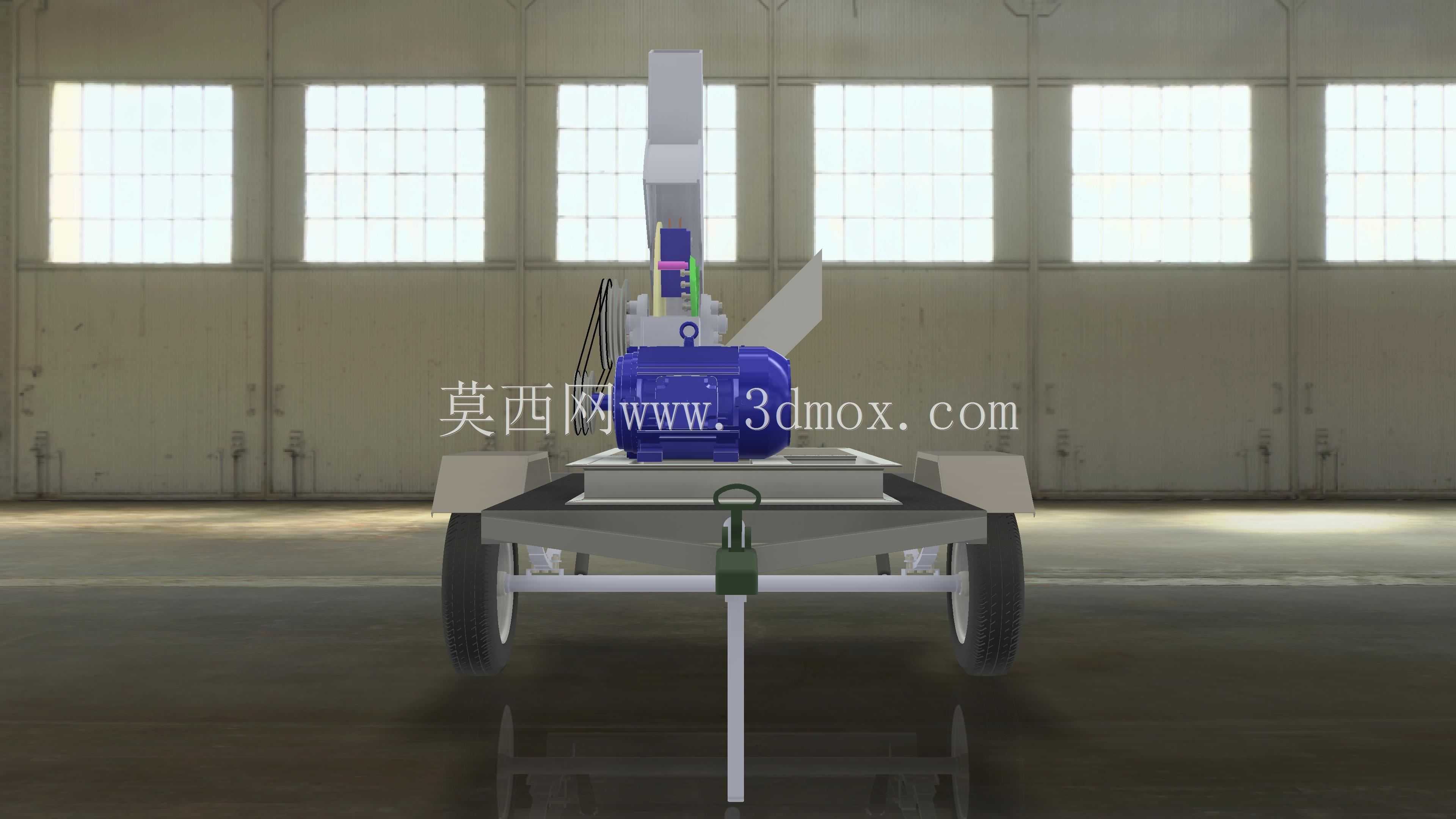

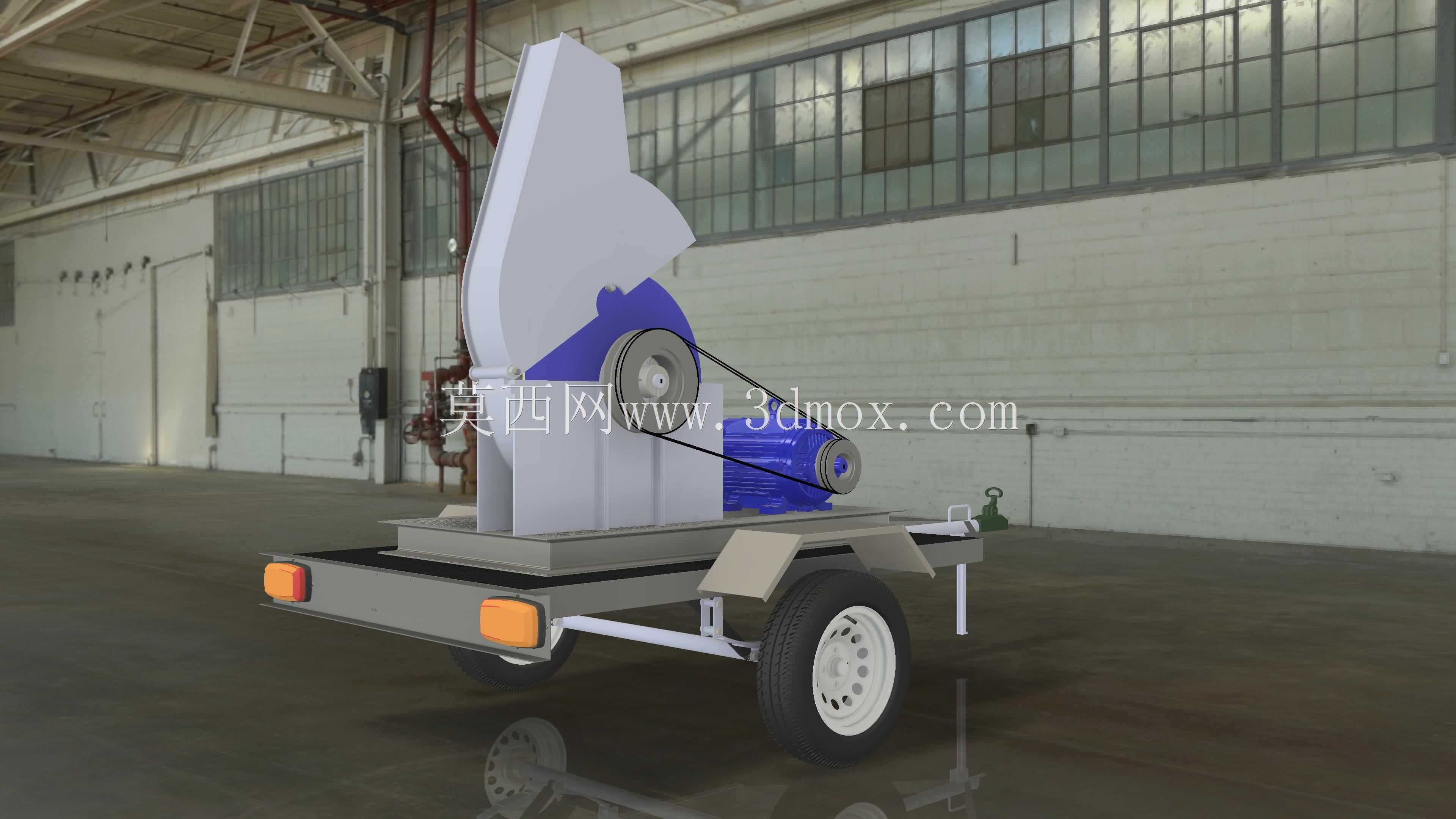

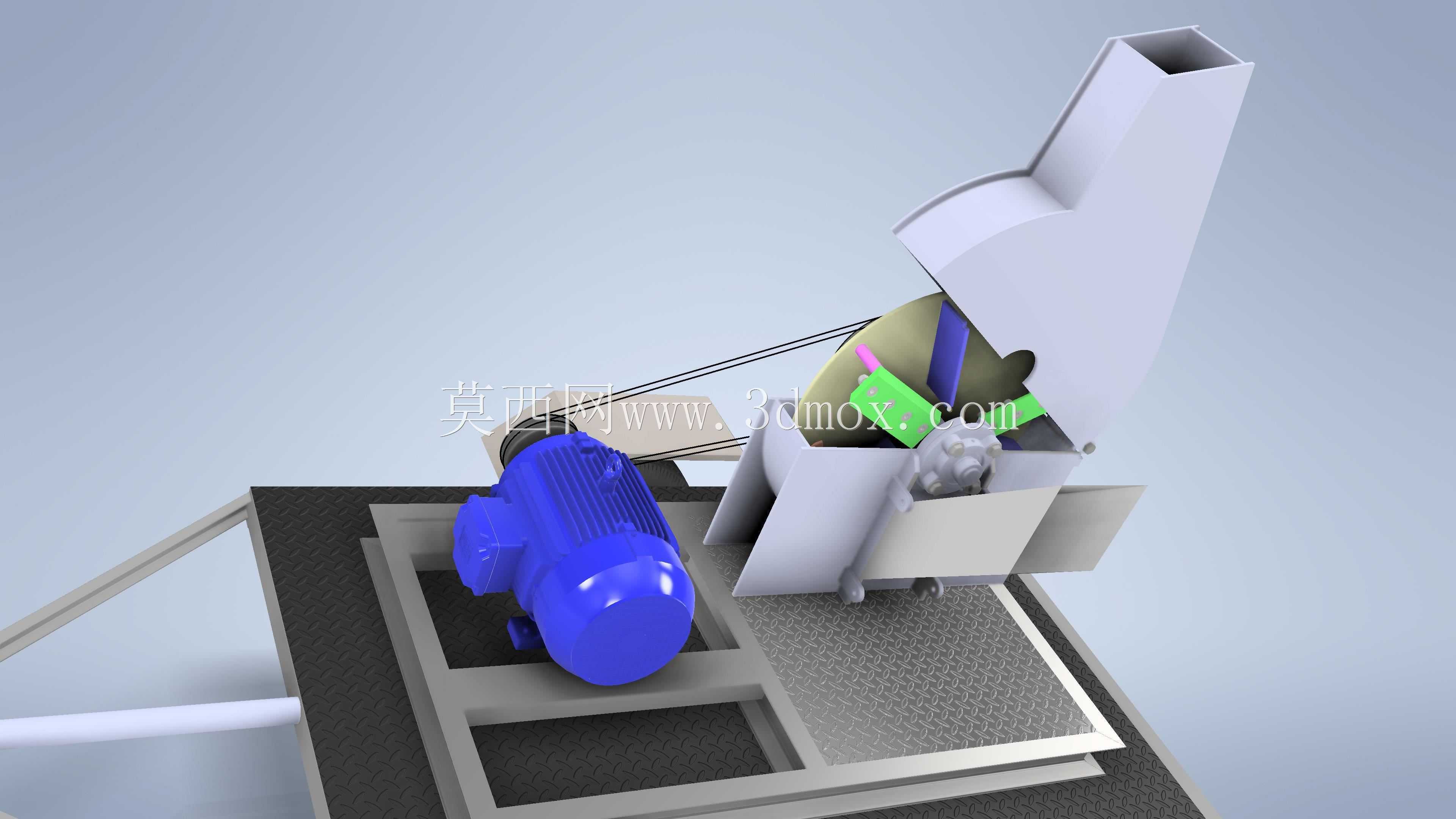

这款设备主要面向农林种植区域的枝条、作物秸秆处理场景，同时可适配小型农牧场的饲草粗破碎作业，采用拖挂式移动底盘设计，无需固定安装基础，可通过农用牵引设备快速转场，适配山地、零散地块、田间地头的非固定作业需求，解决传统固定式粉碎设备转场成本高、偏远地块物料转运难度大的痛点。设备整体采用牵引架加单轴双轮的底盘布局，牵引端设置可调节高度的支撑支腿，停放时可通过支腿稳定承托整机，作业时支腿收起不影响通行，底盘上方预留统一的安装基准面，动力单元、粉碎腔、进料导向结构全部集成在该基准面上，各模块之间的连接位置预留足够的检修操作空间，日常维护时无需拆解底盘结构即可完成易损件更换。动力单元采用卧式电机布置在底盘侧方位置，通过带传动结构将动力传递至粉碎腔的转子轴，带传动结构外侧设置全封闭防护壳，避免作业过程中碎屑飞溅进入传动区域造成磨损，同时可防止操作人员意外接触传动部件。粉碎腔采用立式进料的倾斜导向结构，进料口设置扩口式导料板，可引导枝条、秸秆类物料顺畅进入切削区域，腔体内的切削组件采用甩刀加定刀的配合结构，可对直径在适配范围内的木质枝条、干性秸秆进行快速切削破碎，破碎后的物料通过腔体下方的出料口直接排出，可直接铺撒在田间作为有机肥原料，也可收集后作为生物质原料、饲草加工原料使用。设计过程中重点考量了野外作业的稳定性需求，底盘轮距经过匹配计算，在非硬化路面牵引行驶时可保持足够的侧向稳定性，整机重心控制在轮轴中心偏前位置，牵引行驶时不会出现后翘、摆尾的问题；各部件的安装边界经过校核，牵引转向时牵引架与底盘前端结构不会发生运动干涉，轮胎与上方安装的设备底座预留足够的跳动间隙，适配田间非平整路面的颠簸工况。进料口的高度设置符合人工投料的操作 ergonomic 要求，操作人员站立在地面即可完成常规物料的投喂作业，无需额外搭建操作平台；电机的安装位置预留张紧调节行程，皮带磨损后可快速调整张紧度，无需拆解其他关联部件。设备整体的外露结构件均采用棱角倒钝处理，避免转场、作业过程中剐蹭操作人员，底盘的牵引结构采用通用型牵引环尺寸，可适配多数农用拖拉机、小型作业车辆的牵引接口，无需额外改装牵引连接部件。
