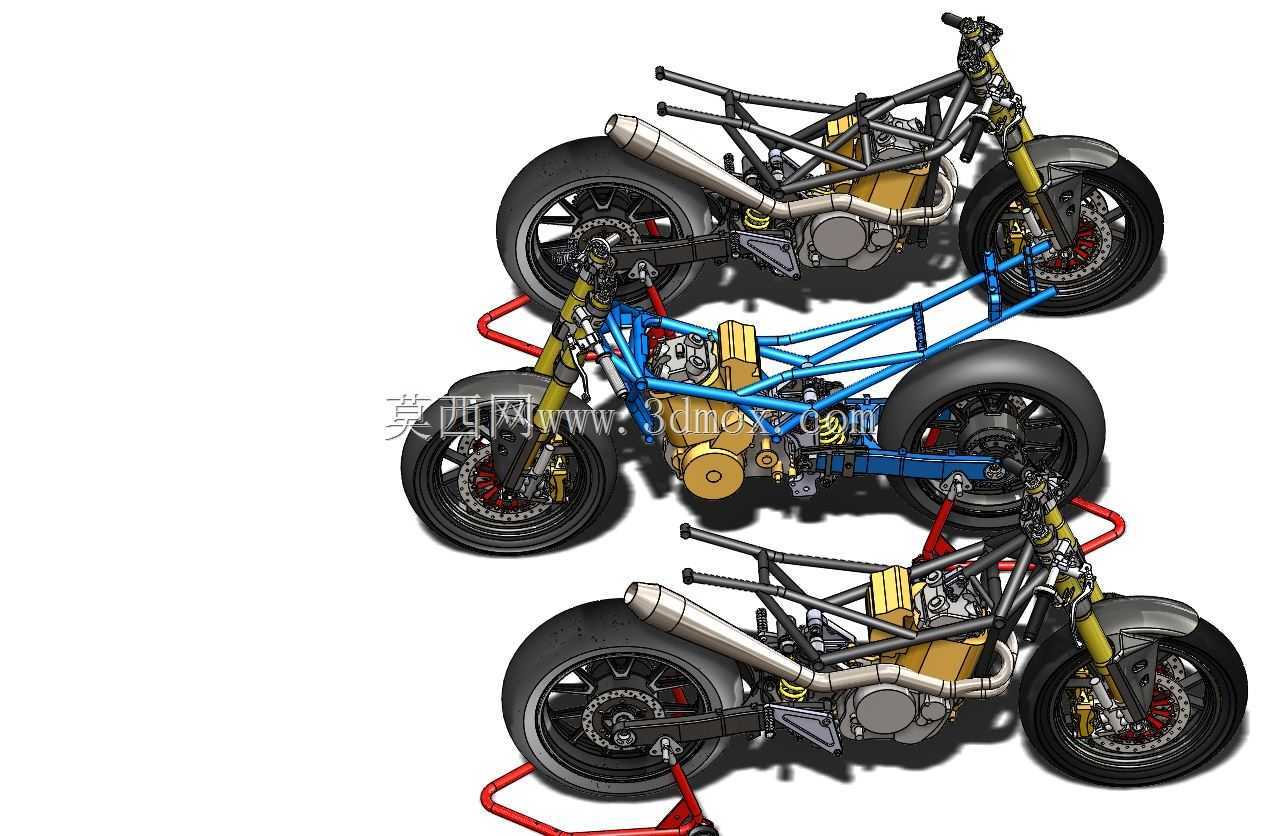

铃木Goose350摩托车车架底盘结构

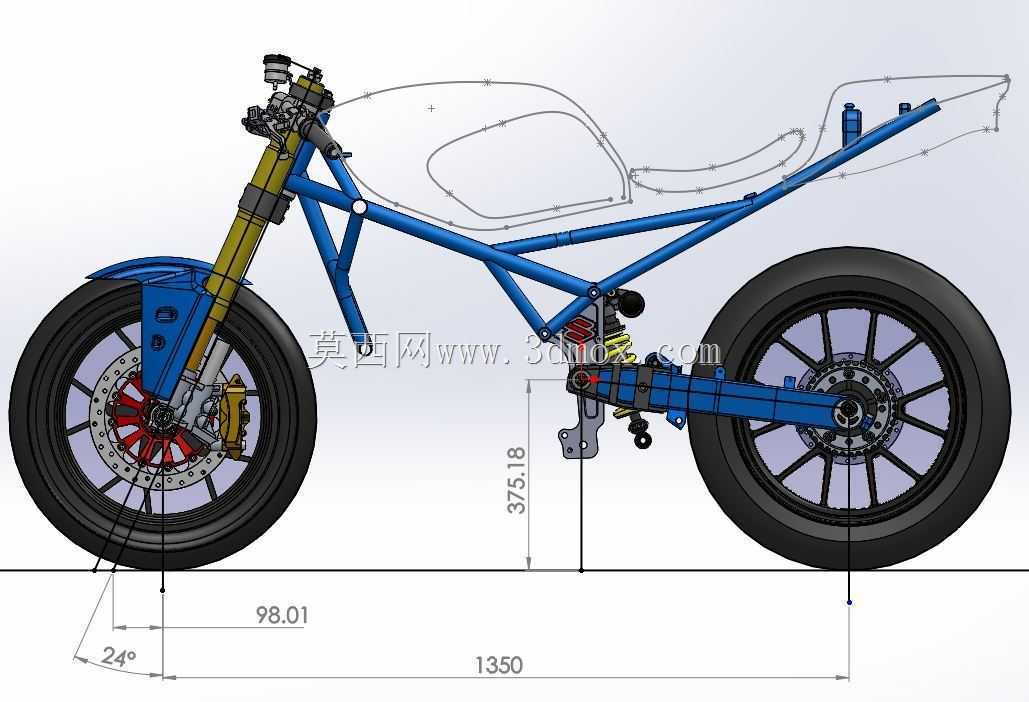

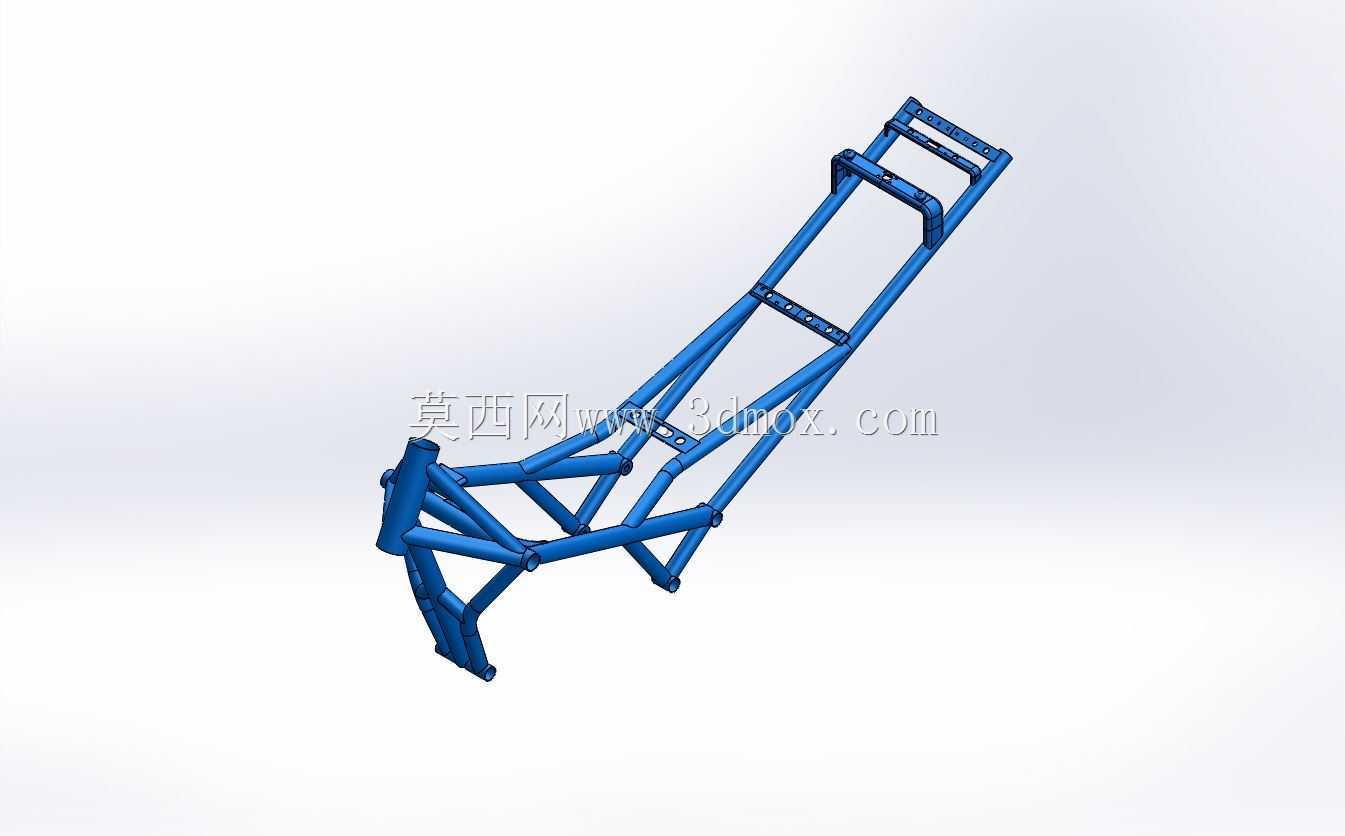

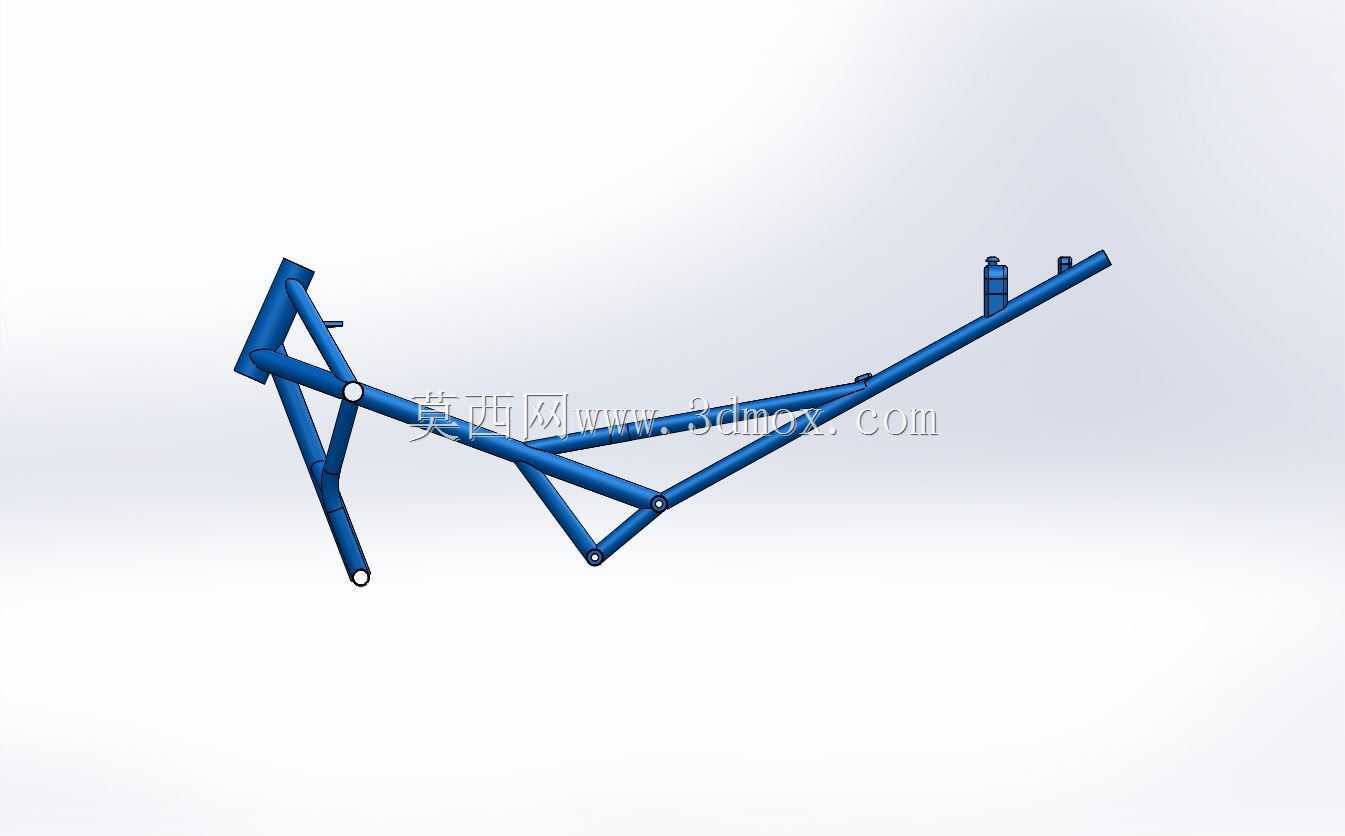

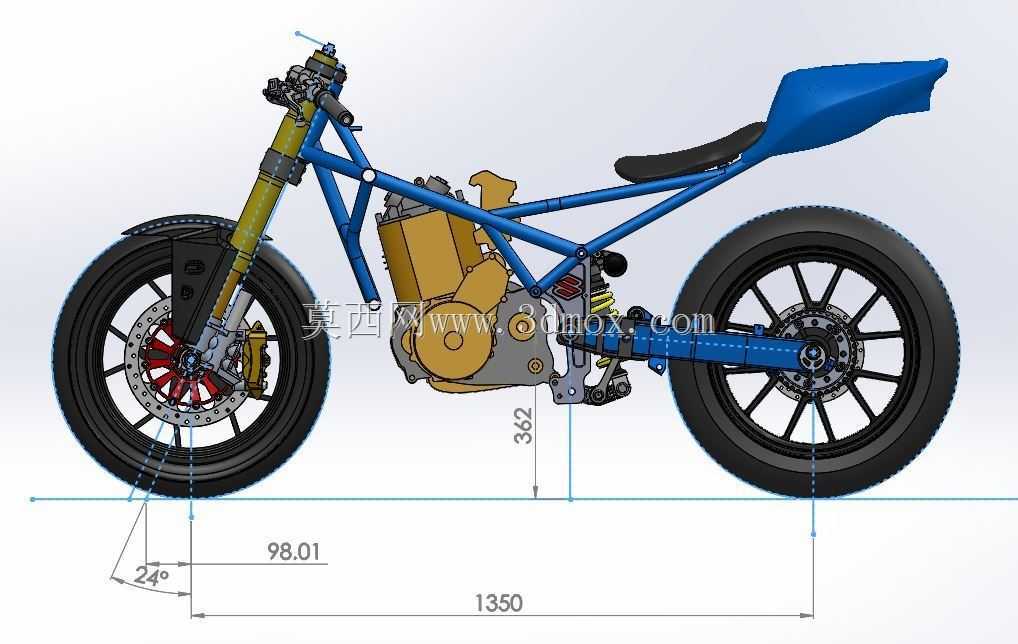

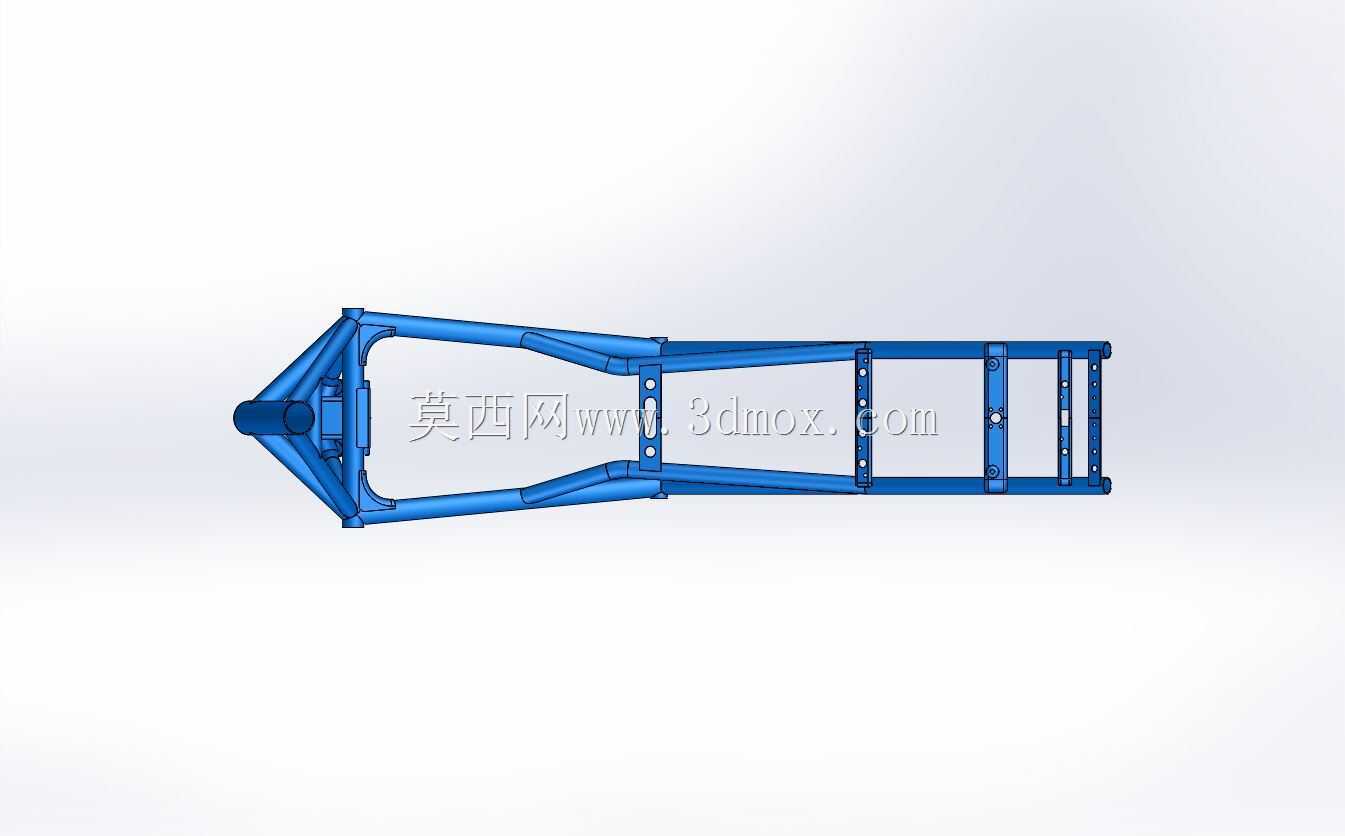

　　该结构为大排量单缸运动摩托车的核心承载基体，主要适配街道运动骑行、轻度赛道体验场景，承担动力总成挂载、行走系统连接、骑乘姿态支撑的核心作用，是摩托车整车性能匹配的核心结构件。设计阶段以实车逆向测绘数据为基础，在保留原车1350mm同轴距的核心安装边界前提下，对转向几何参数做了针对性优化，将转向把安装角度做陡调处理，同时缩短转向行程轨道，以此降低低速转向舵角输入幅度，提升弯道中车头的指向响应速度，兼顾日常通勤的操控灵活性与赛道驾驶的精准性。结构采用经典的钢管桁架式布局，主受力管沿动力总成外侧形成闭合受力环，前转向立管采用加厚套管焊接结构，预留标准直径的方向柱安装位，可适配同规格的正置前减震总成，前倾角设定为24度，

　　拖曳距匹配运动车型的转向特性，兼顾高速行驶的直线稳定性与过弯时的倾倒响应速度。后摇臂铰接点位置经过多轮受力校核，座垫安装基准面距离地面高度为770mm，适配多数成年骑乘者的落脚需求，后减震上安装点设置在主车架中部的加强筋位，可直接匹配单筒后减震总成，预留的安装行程可兼顾运动调校的支撑性与日常骑行的滤震需求。车架尾部采用分体式副架结构，可直接安装座垫、尾部灯具与后挡泥组件，发动机安装位预留了对应单缸动力总成的挂点，各挂点同轴度公差控制在合理范围，避免动力总成安装后出现额外装配应力。车架底部设置了加强横梁，可在过弯侧倾时提供足够的抗扭刚度，避免激烈驾驶时车架出现形变影响操控手感，前侧预留的前轮安装位可匹配17寸运动轮毂与双碟刹制动总成，后侧后轮安装位适配同尺寸后轮组与单碟刹结构，整体焊接节点均做了应力分散处理，避免长期交变载荷下出现焊缝开裂问题。
