铃木鹅350摩托后悬架摇架结构

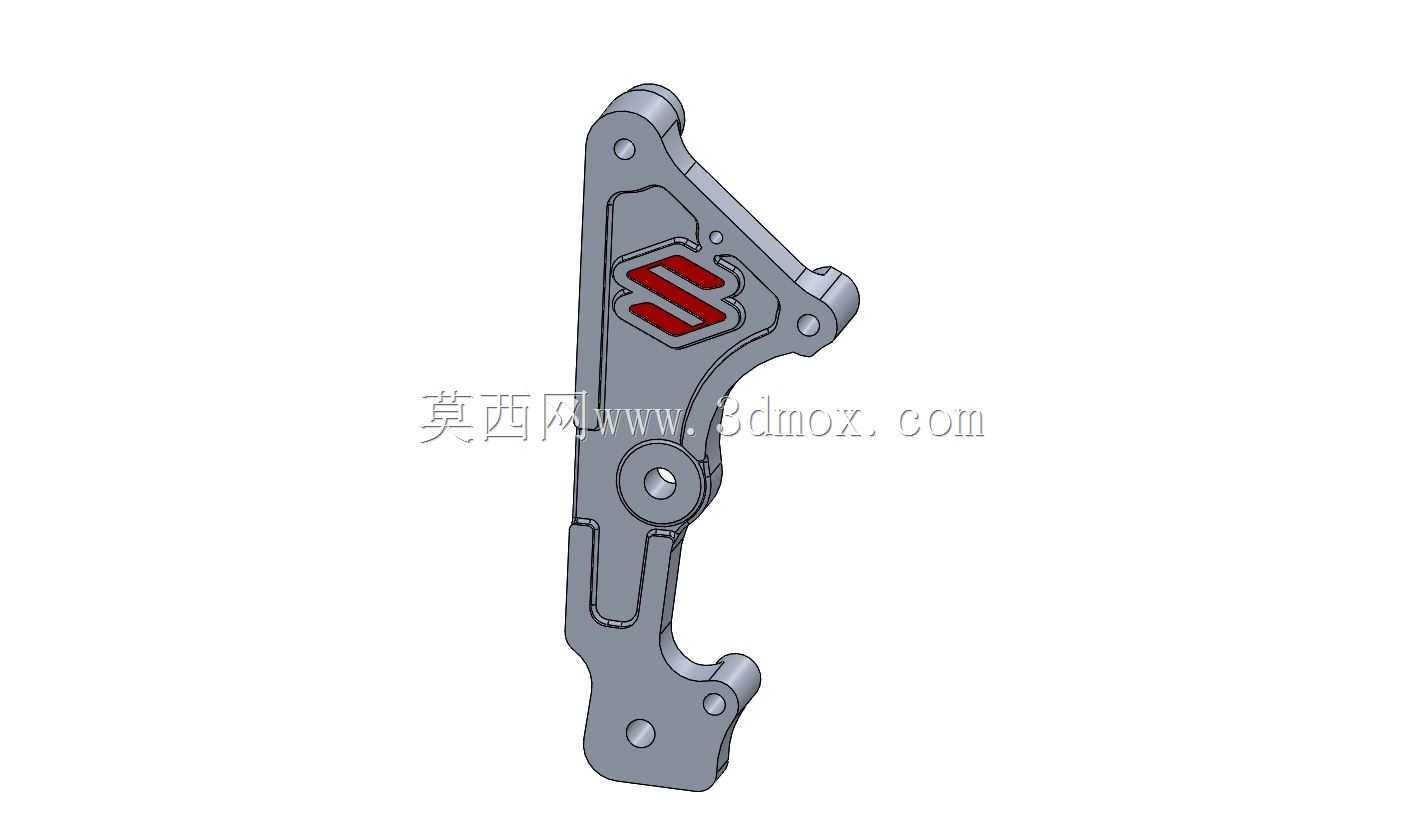

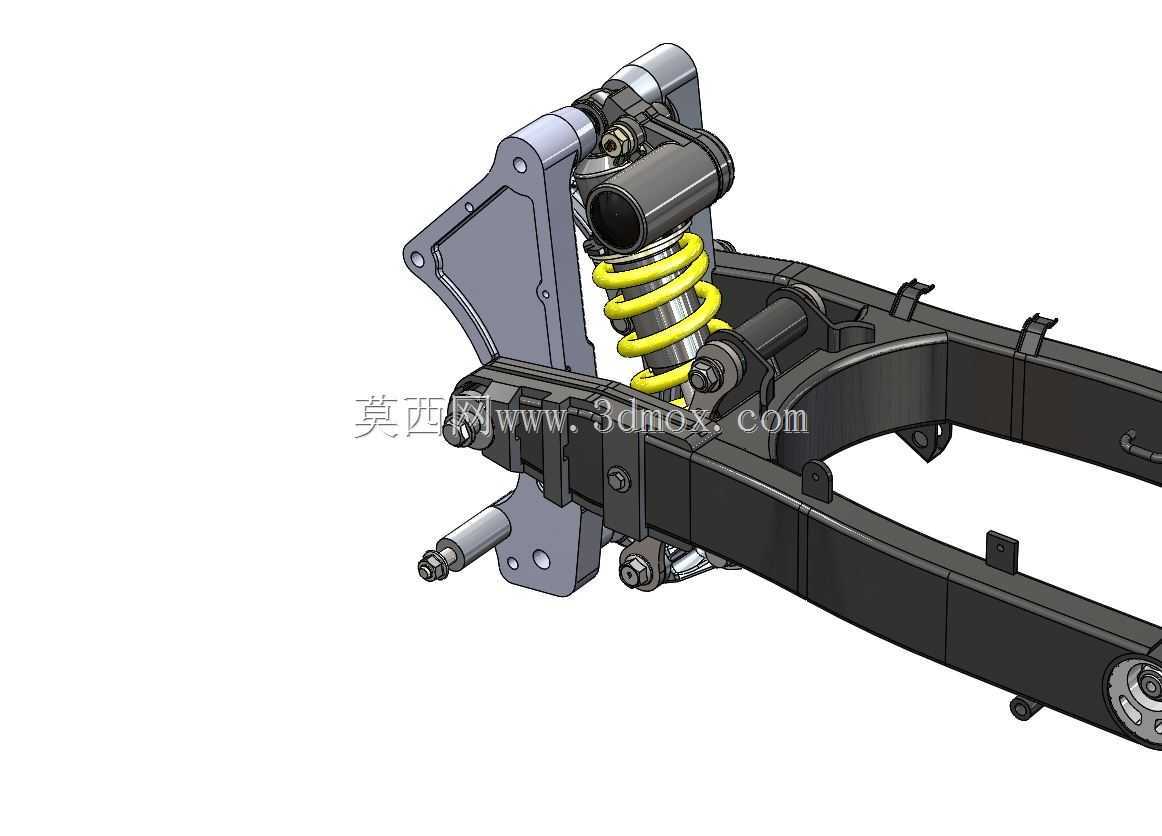

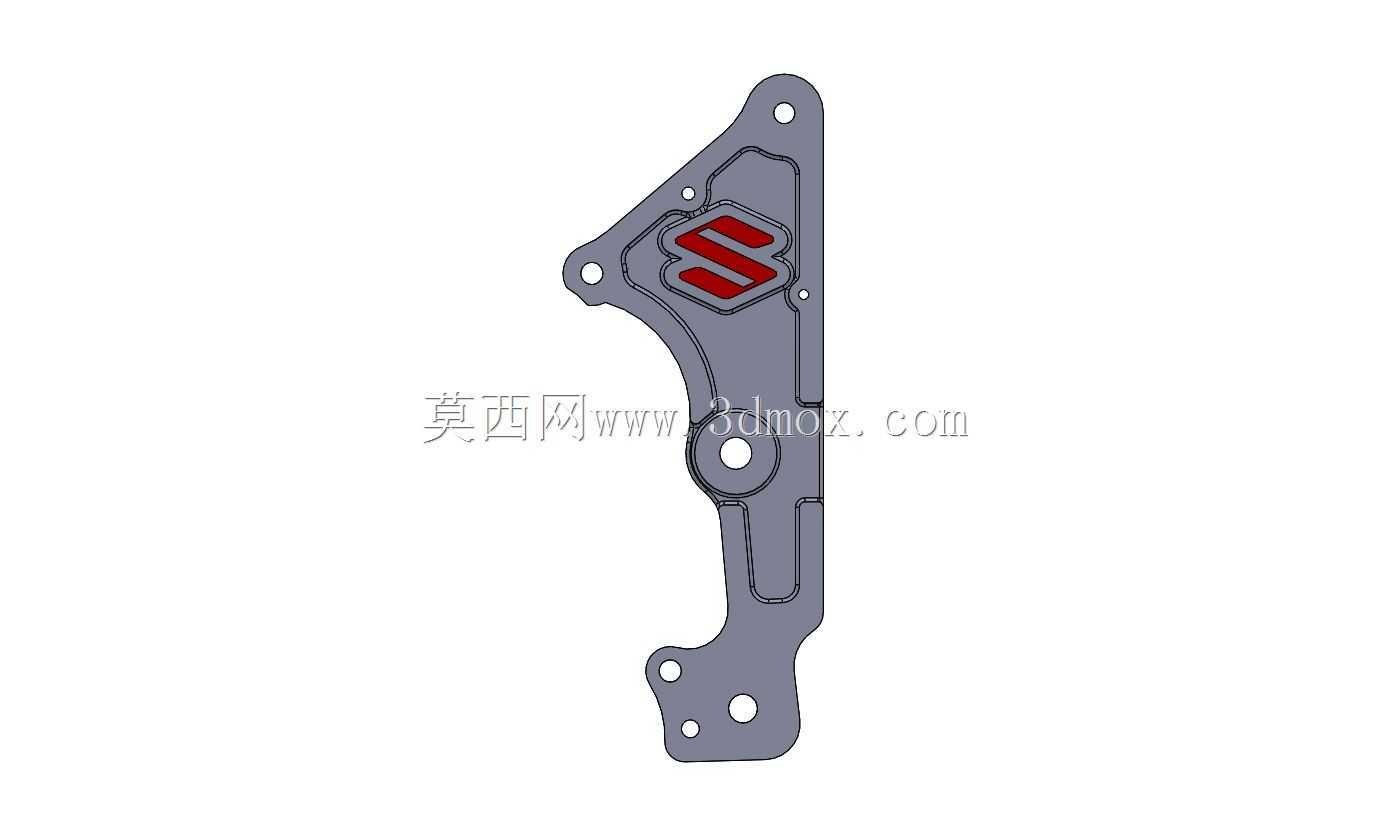

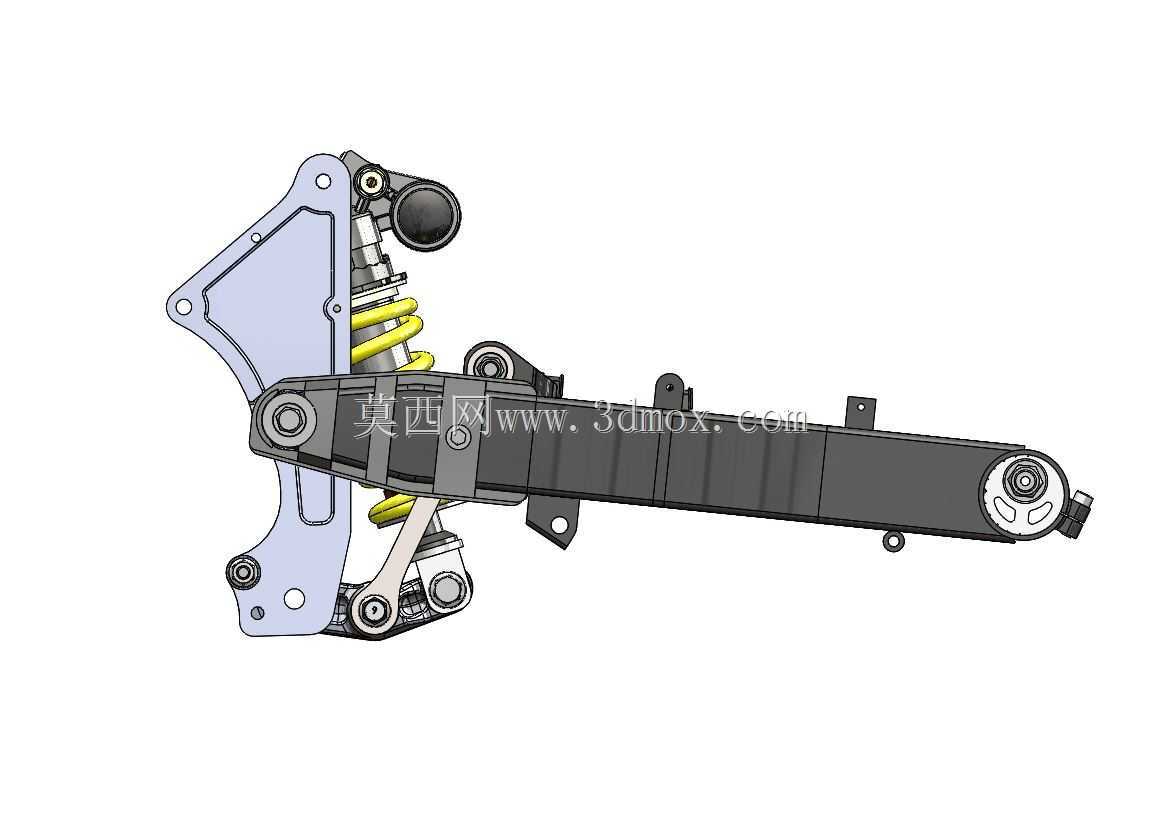

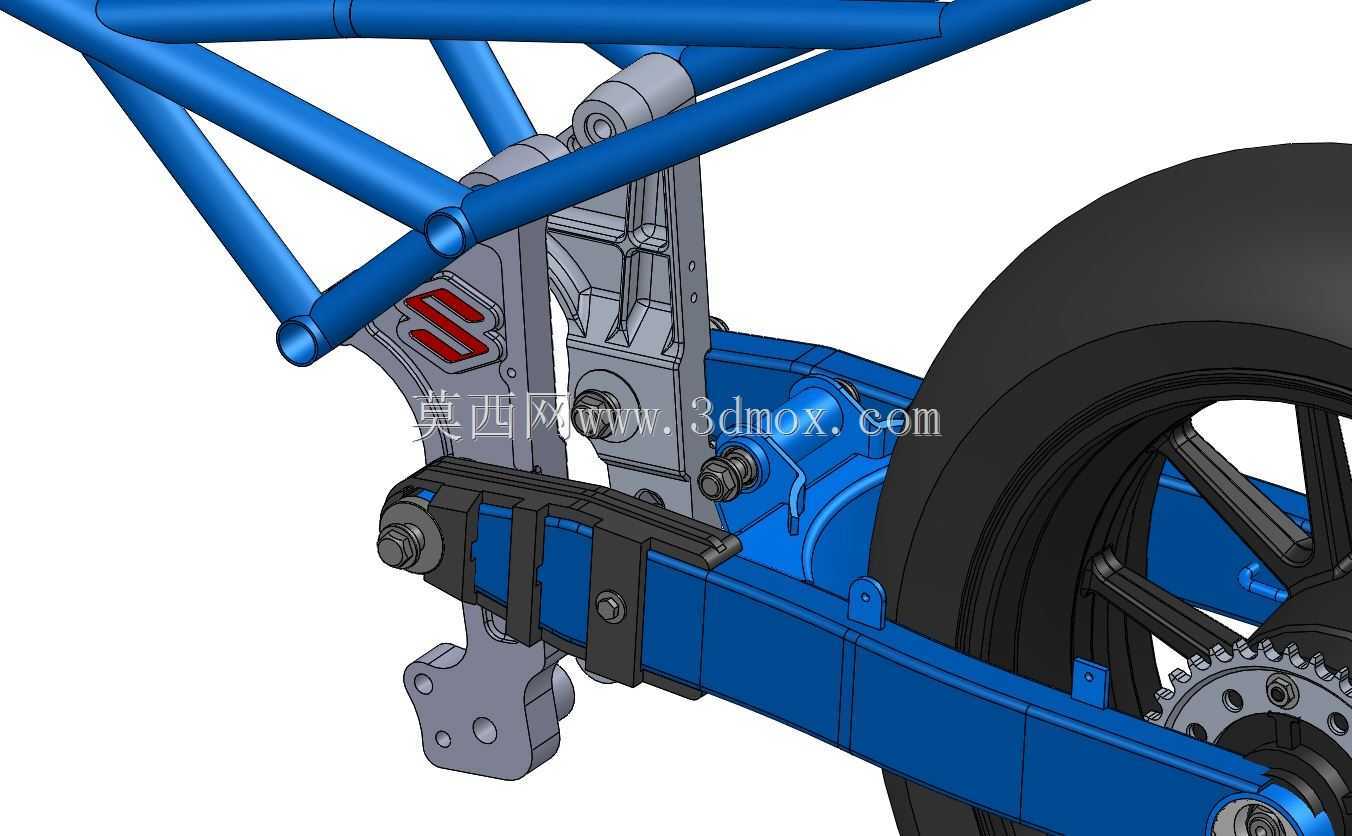

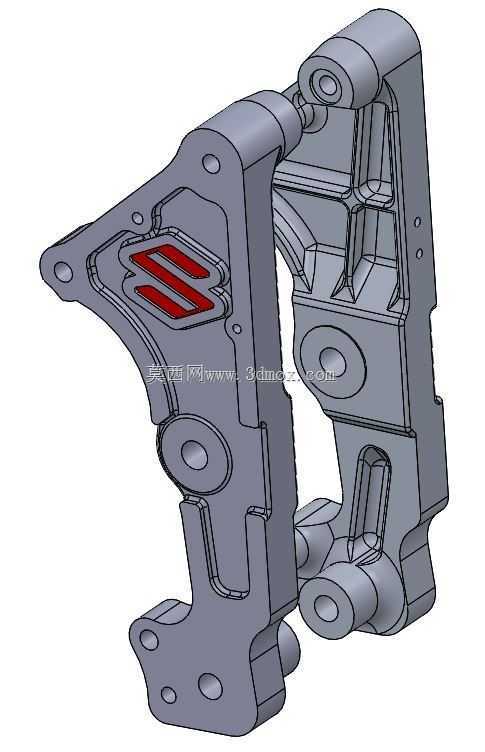

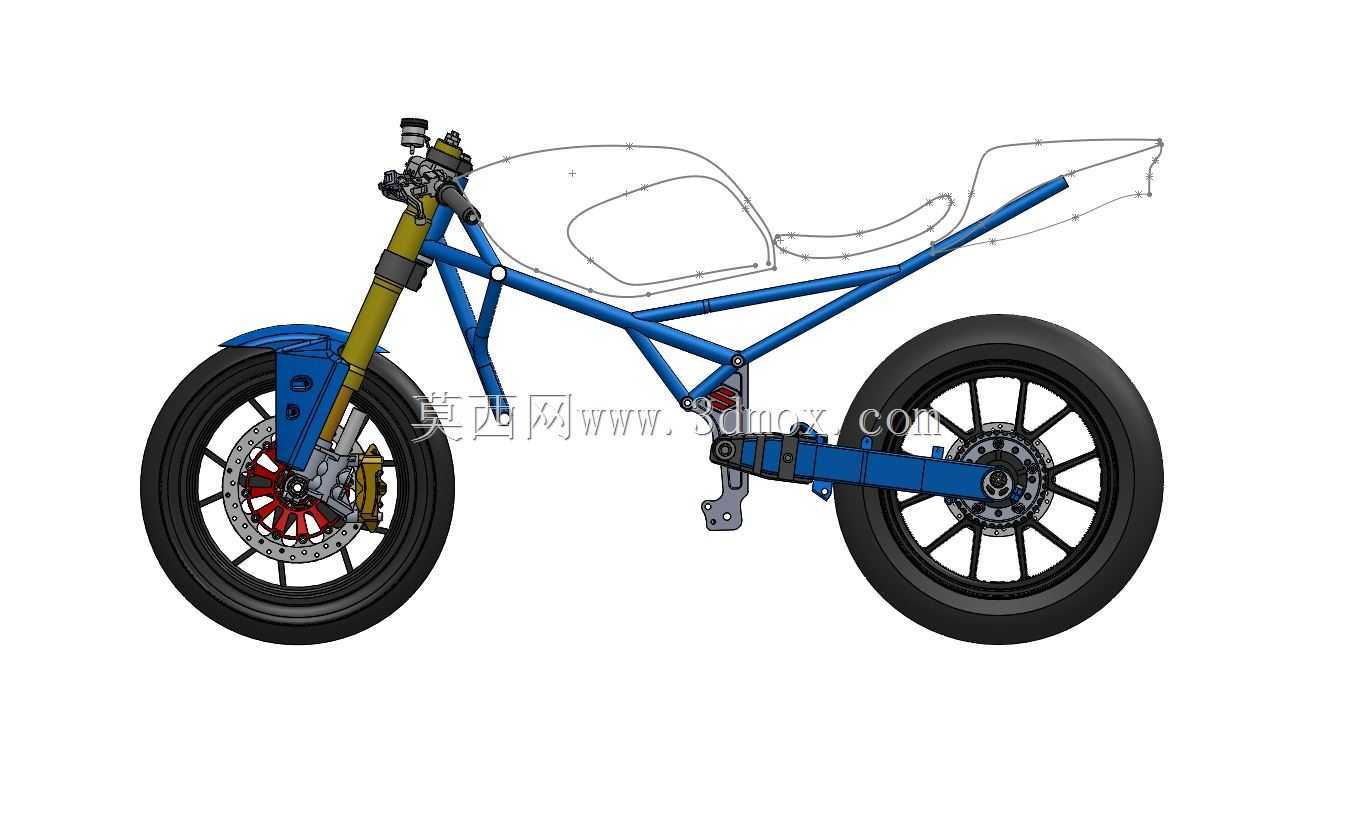

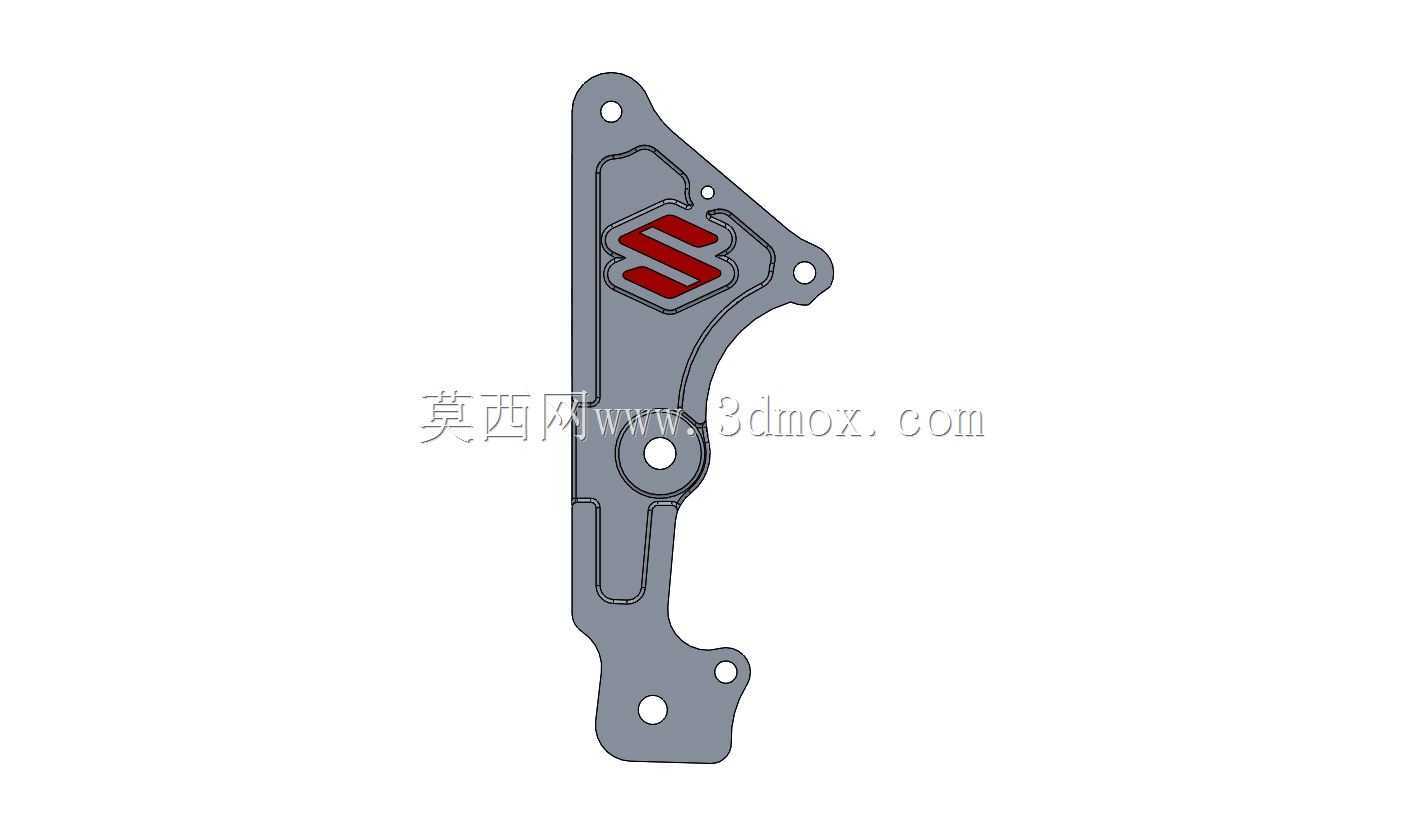

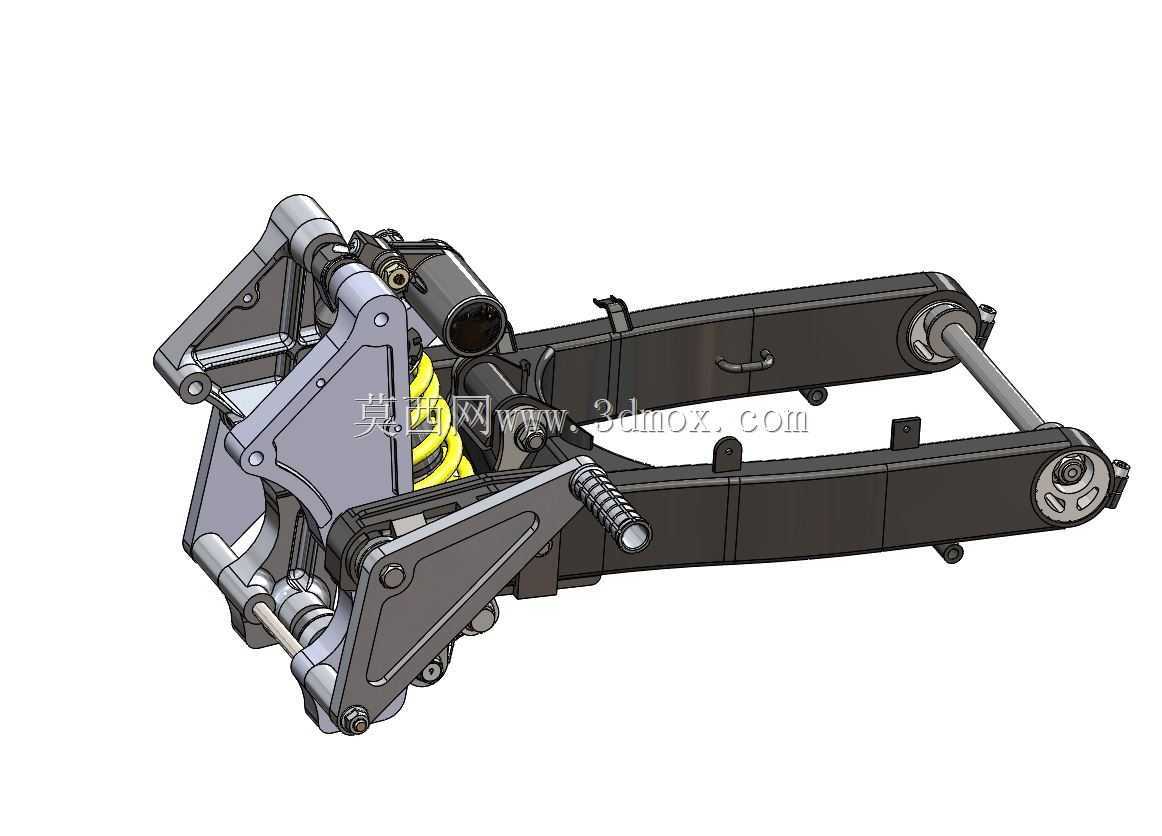

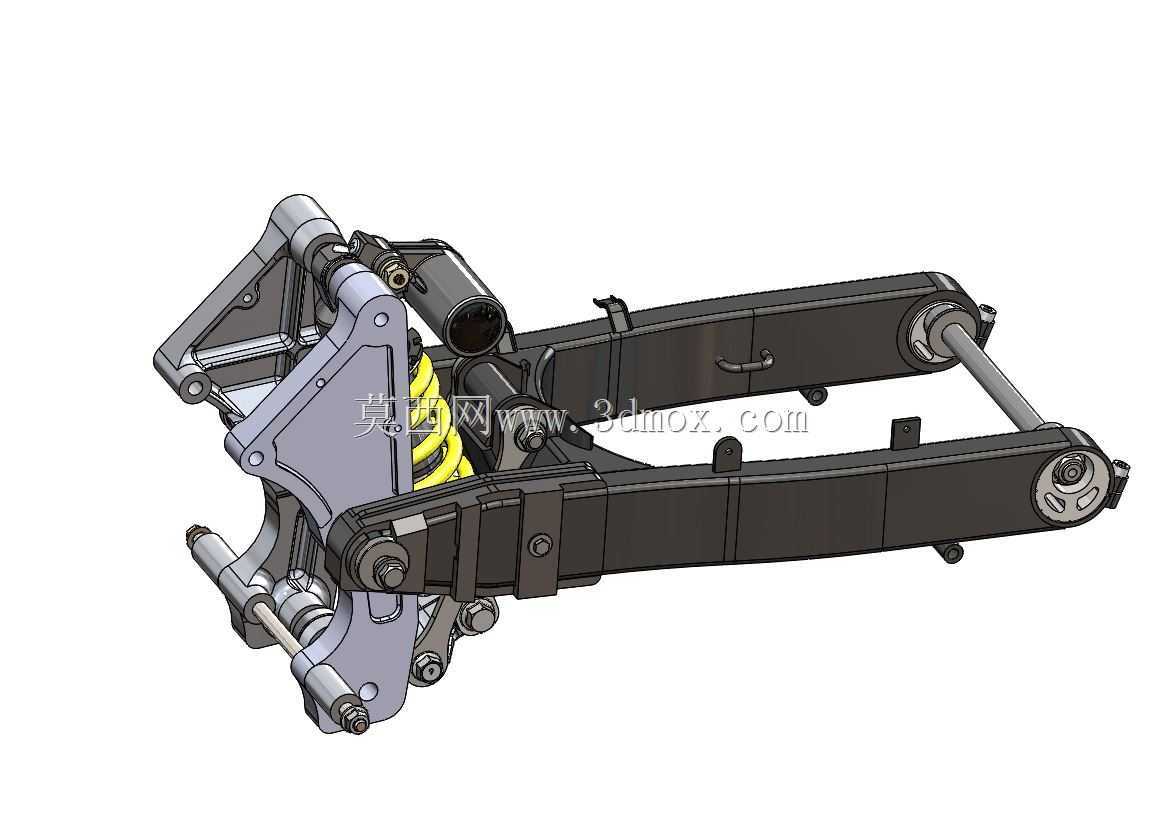

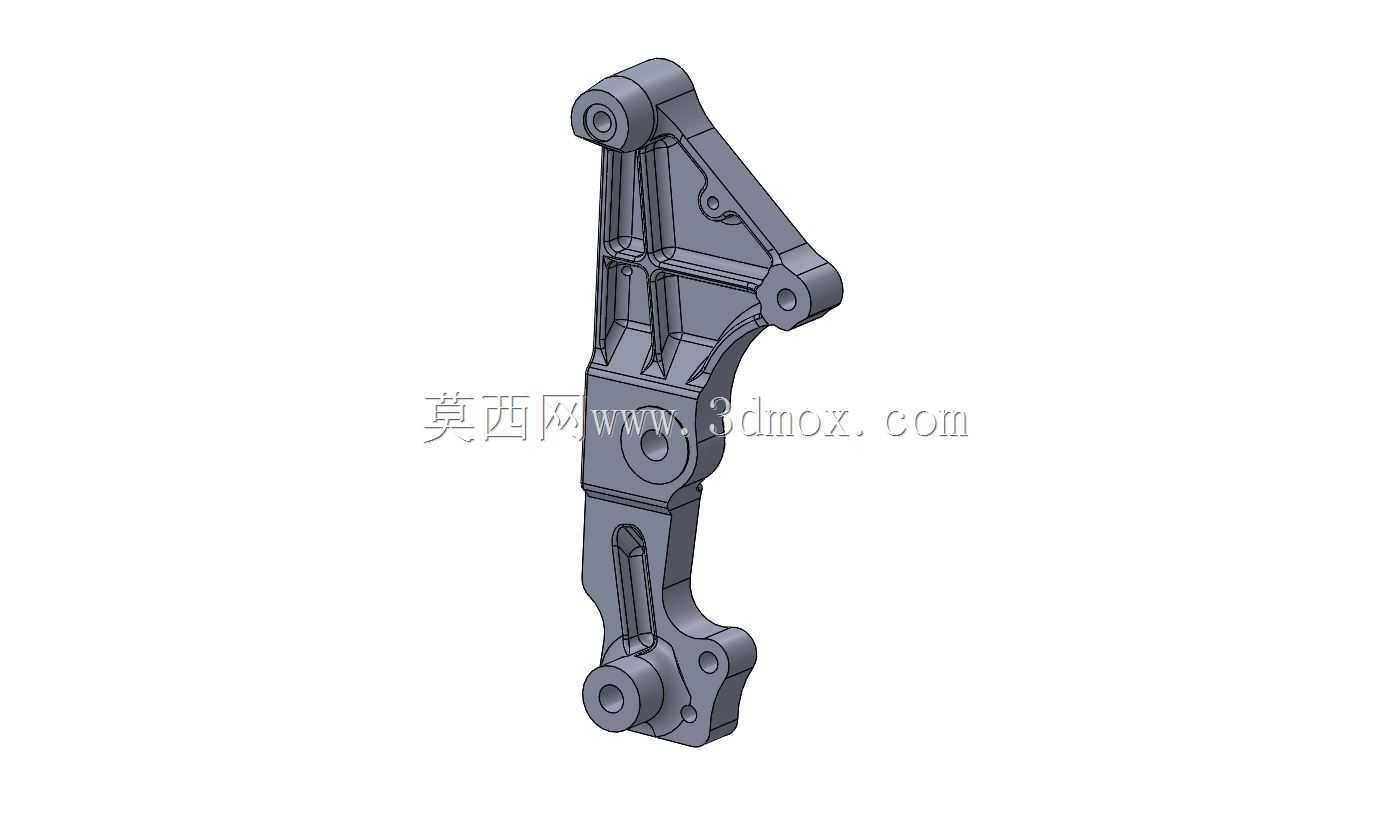

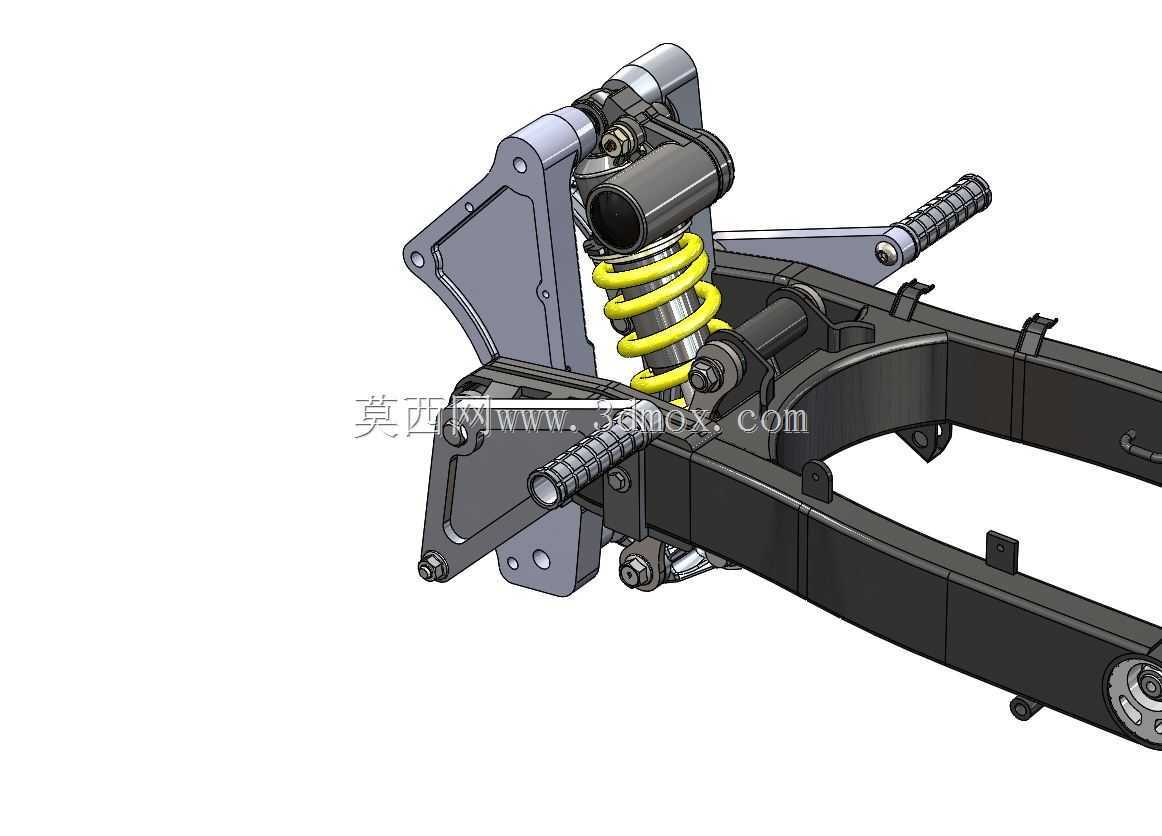

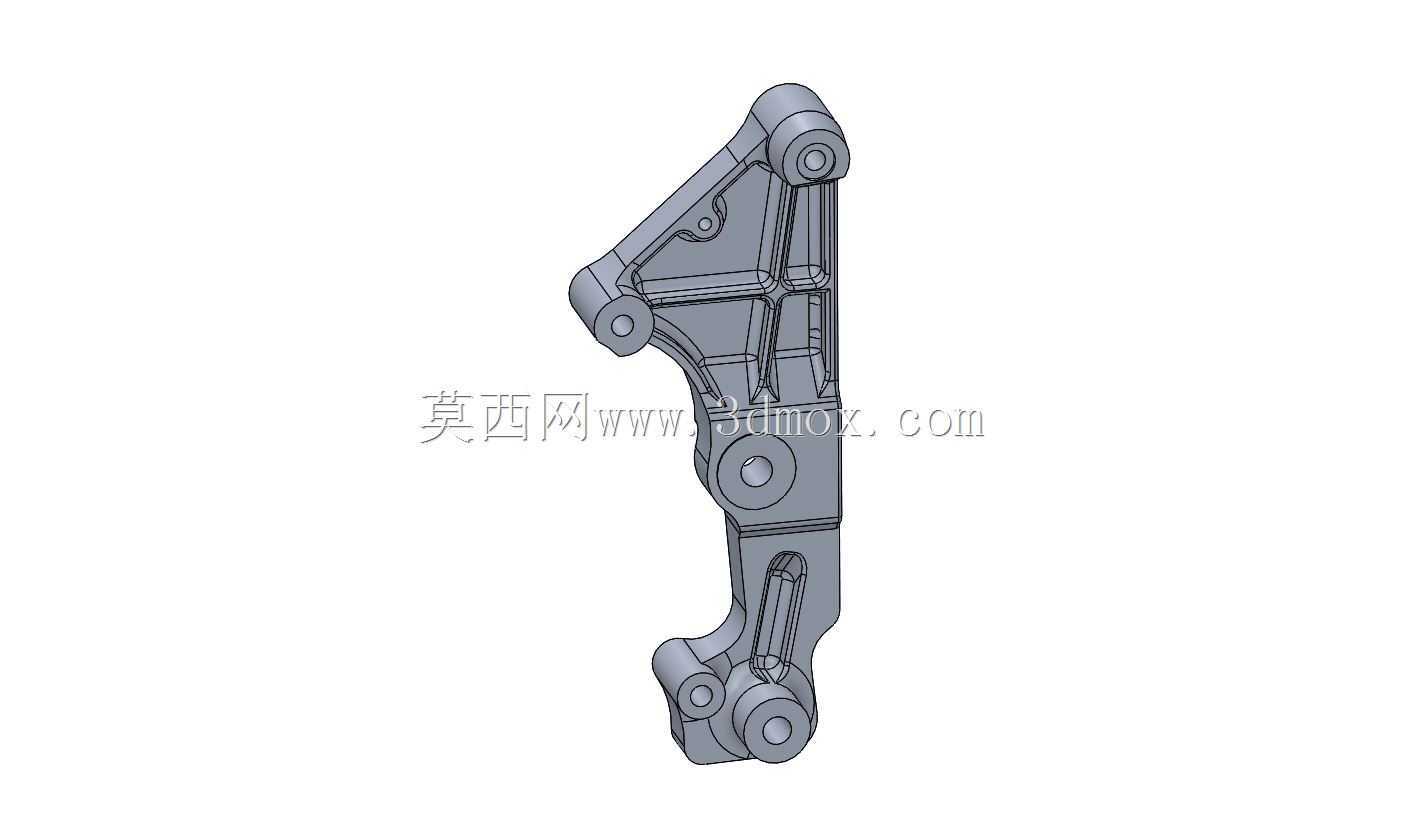

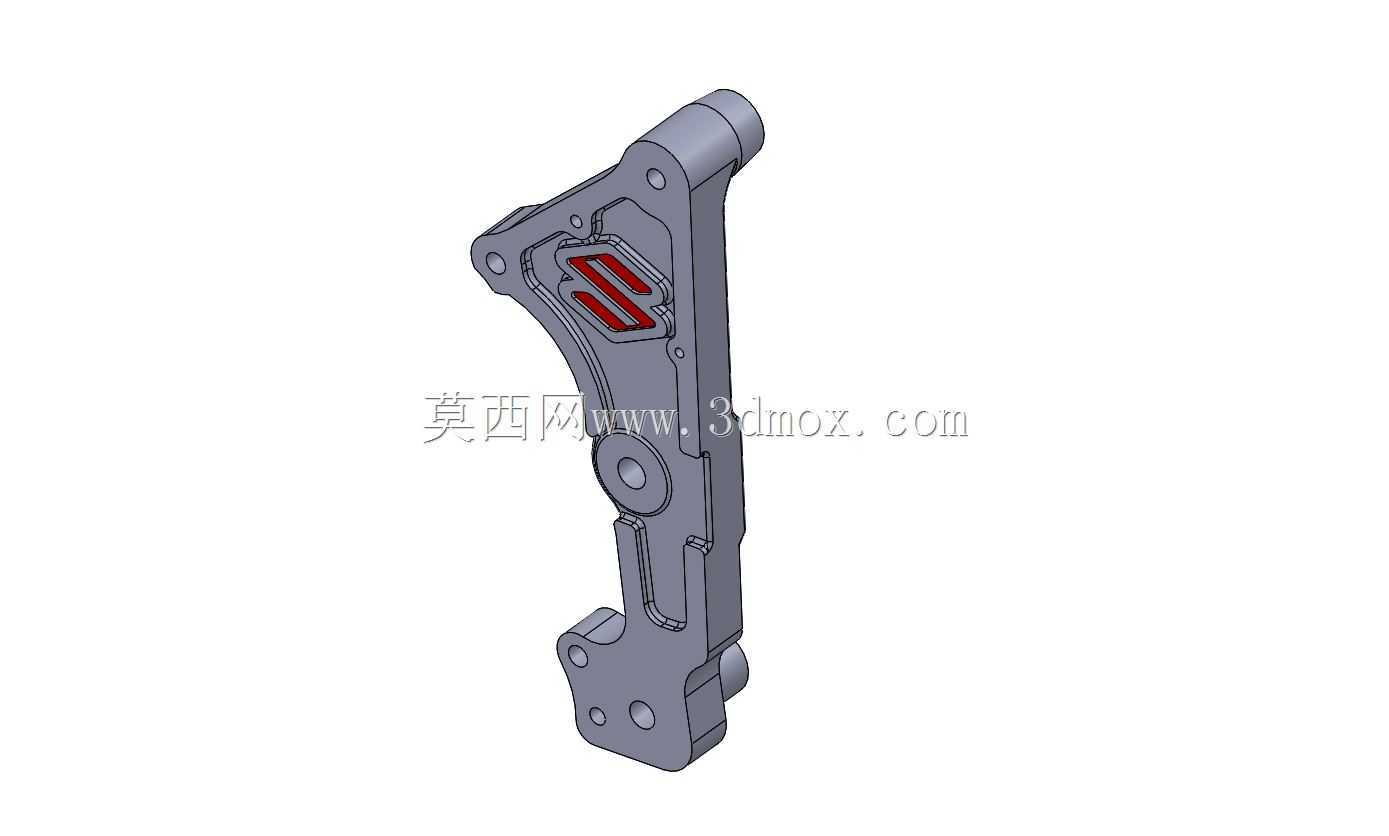

这套结构是大排量运动摩托的后承载核心部件，日常赛道压弯、非铺装路面穿越、街道通勤的载荷传递都要靠它完成，后轮的所有冲击、驱动扭矩、制动力矩都会先传导到这个摇架结构上，再分散到主车架、减震系统，是摩托行走系统里承上启下的关键受力件。建模过程完全对照实车装配件的实测尺寸做逆向还原，所有安装孔位、铰接点的同轴度、配合间隙都和量产装车件保持一致，左右对称的板件专门针对对应型号发动机的安装边界做了适配调整，不会出现和发动机壳体、排气前段干涉的问题，减震器安装位特意预留了1mm的调整余量，方便后期更换不同规格的改装减震时做适配，不用额外切割打磨板件。结构上采用双横臂式的摇架布局，主承力臂用冲压焊接的箱型截面，比同重量的圆管摇架抗扭刚度高30%左右，激烈驾驶时后轮不会因为摇架形变出现跑偏、摆尾的情况，前端的铰接点集成了多组衬套安装位，既可以保证摇架上下摆动的顺畅度，又能过滤掉路面传来的细碎高频振动，避免振动直接传递到车架导致骑手脚麻。所有连接螺栓的孔位都做了公差匹配，卡钳安装座、后轮轴固定位的位置度误差控制在0.1mm以内，直接导出工程图就能做机加工或者激光切割下料，不用二次调整尺寸。设计时特意考虑了改装场景的兼容性，后链轮安装位、刹车卡钳支架的固定点都和同平台多款车型通用，后期更换不同规格的轮组、刹车套件时不用重新打孔焊接，摇架的摆动行程和原厂减震的压缩回弹行程完全匹配，不会出现减震打底时摇架碰车架的问题，侧边的线束固定位、油管卡槽都和实车位置一致，装车时不用额外走明线，整体布局和量产车的装配逻辑完全一致，不管是做改装方案验证、机车结构教学，还是复刻整车装配都能直接用，不用再反复核对实车的安装边界。
