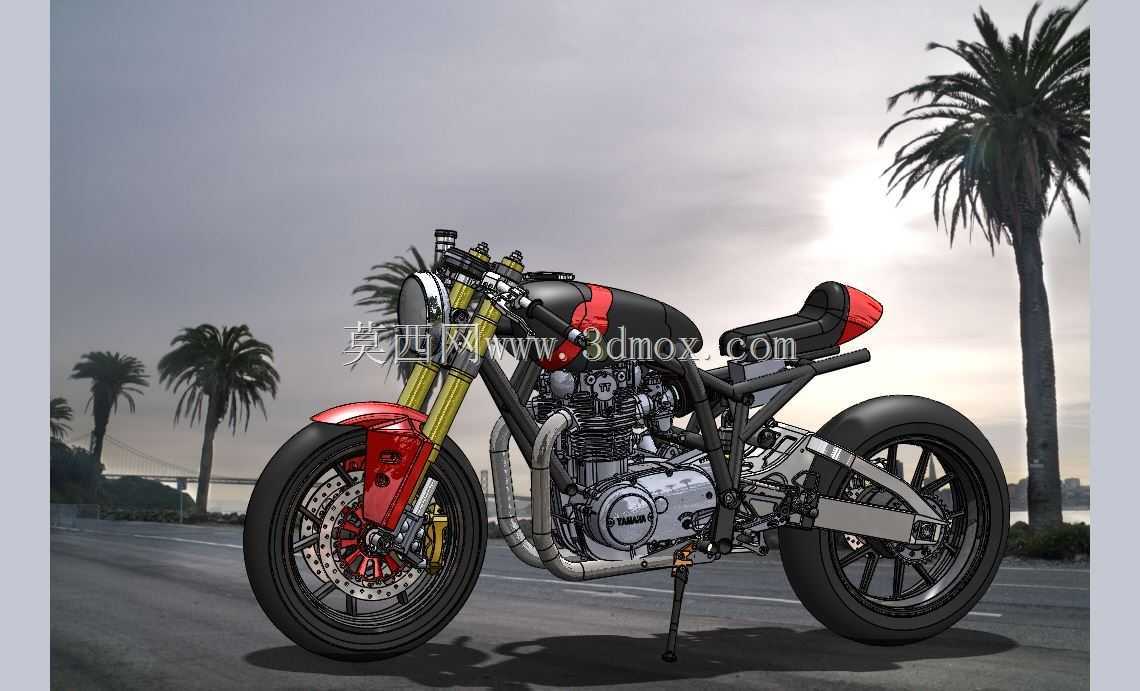

XS650复古机车脊框式底盘结构设计

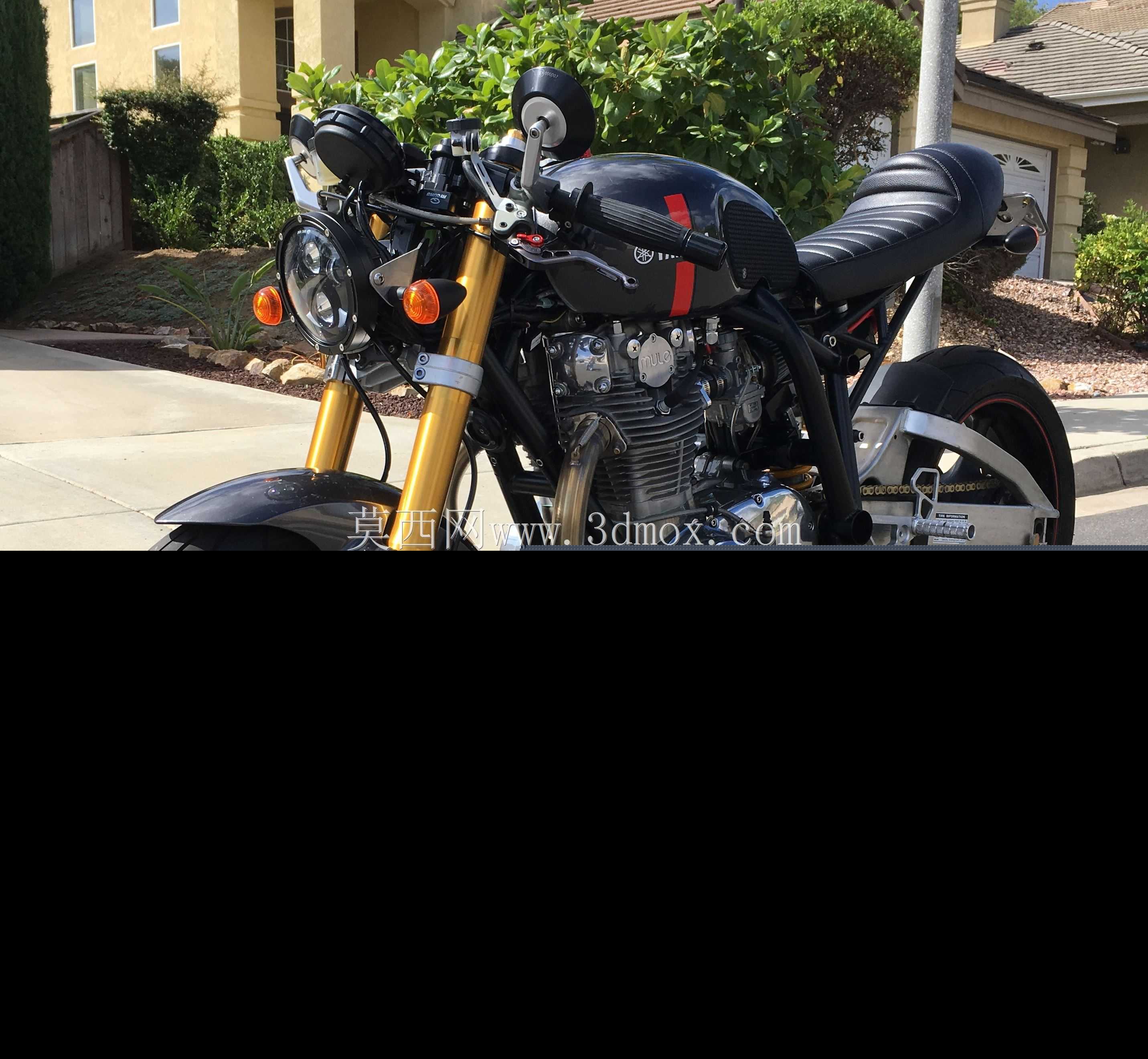

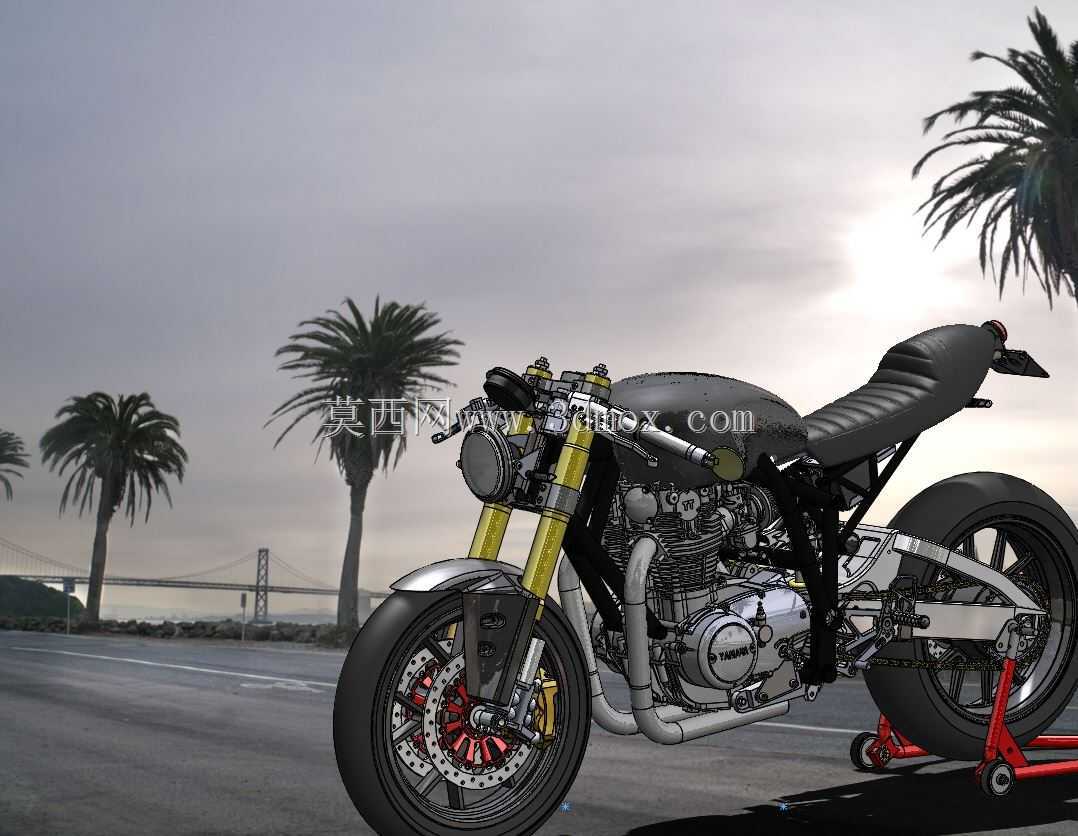

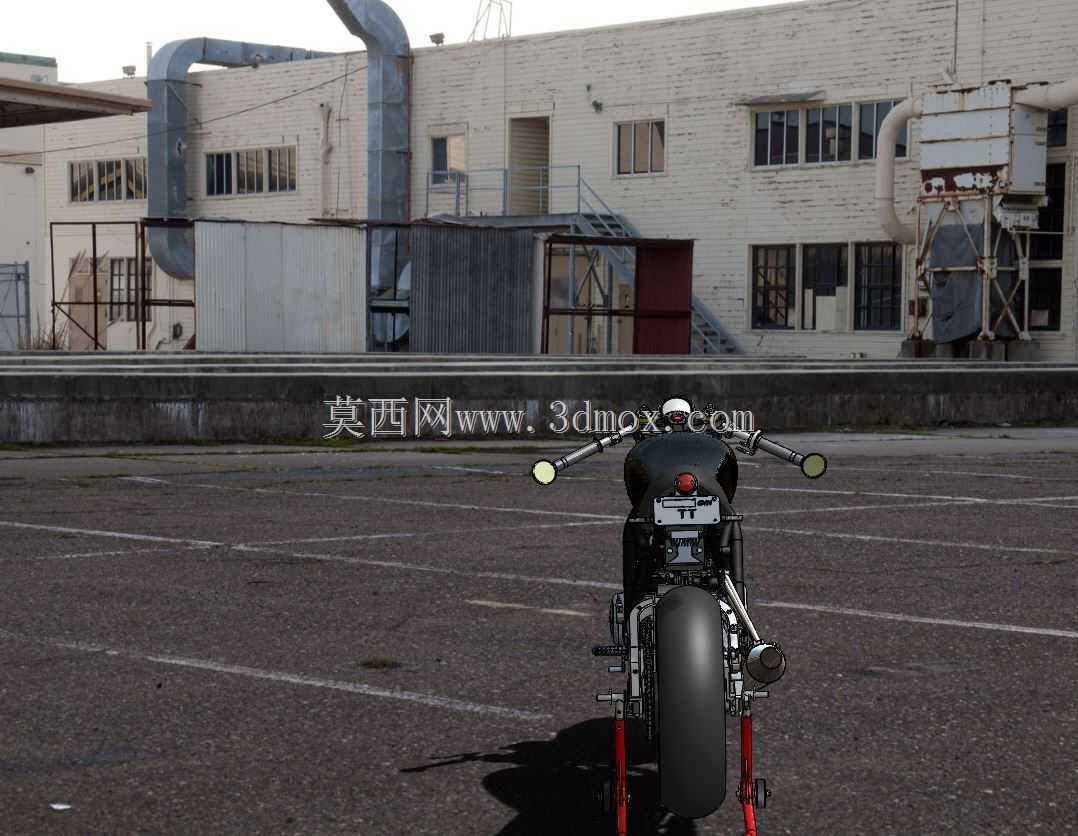

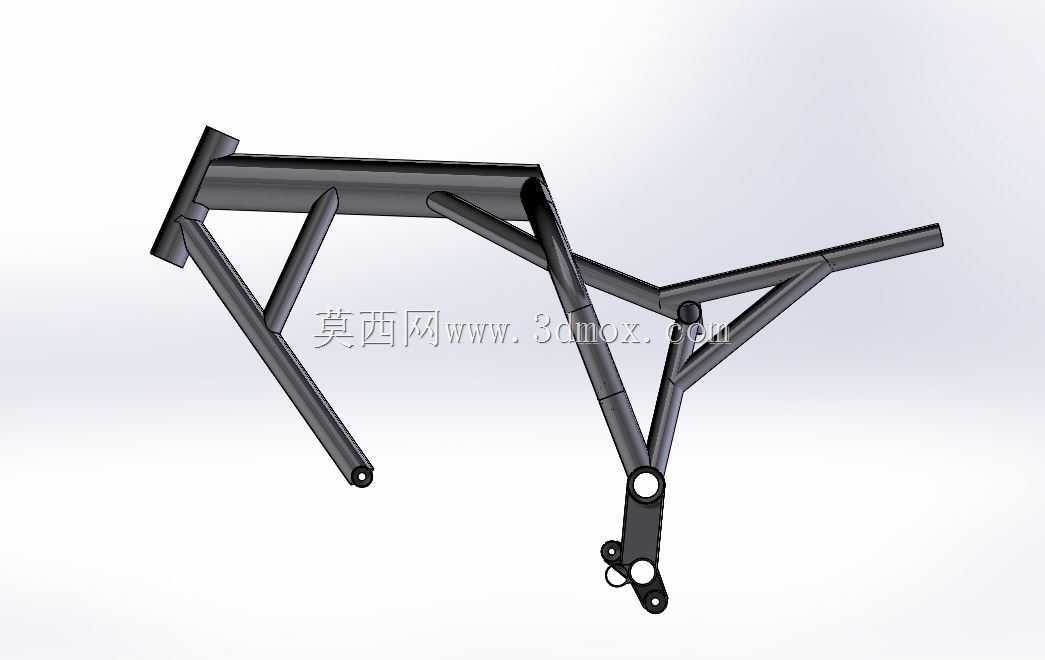

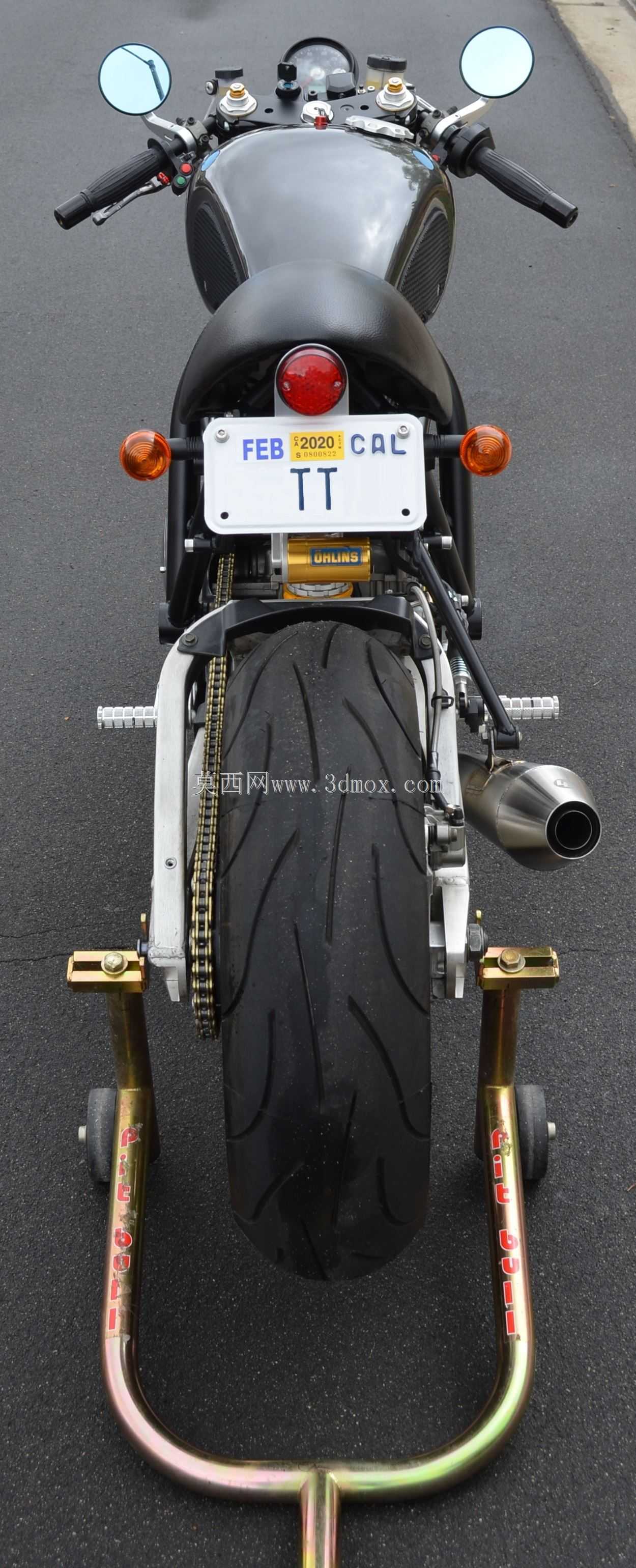

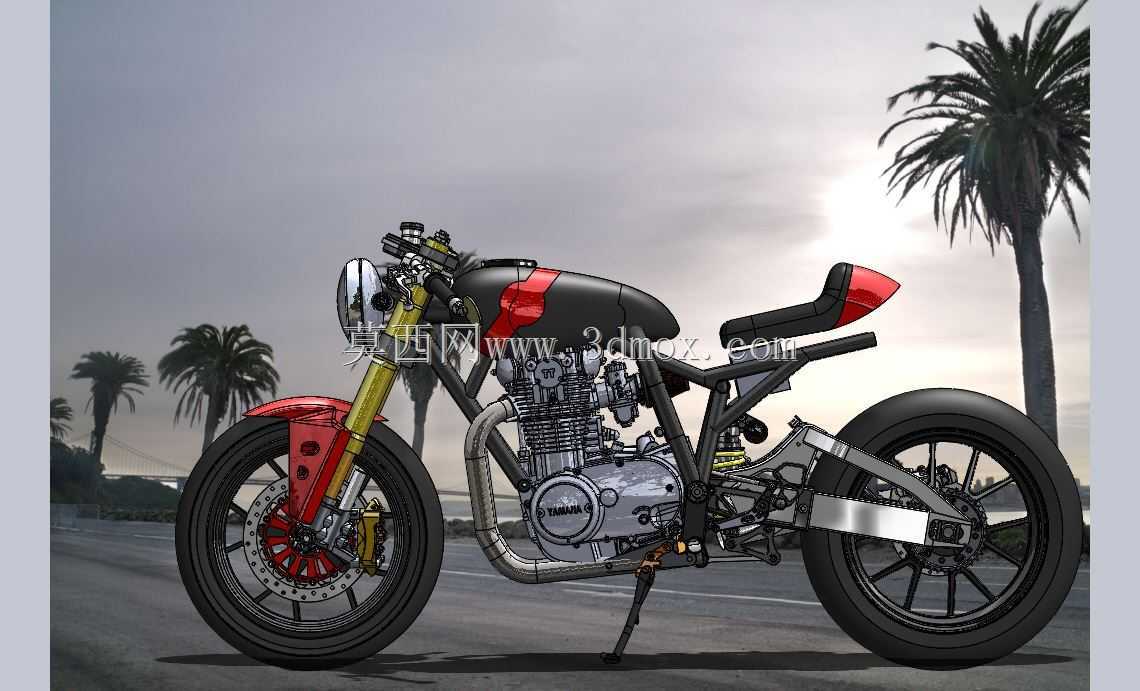

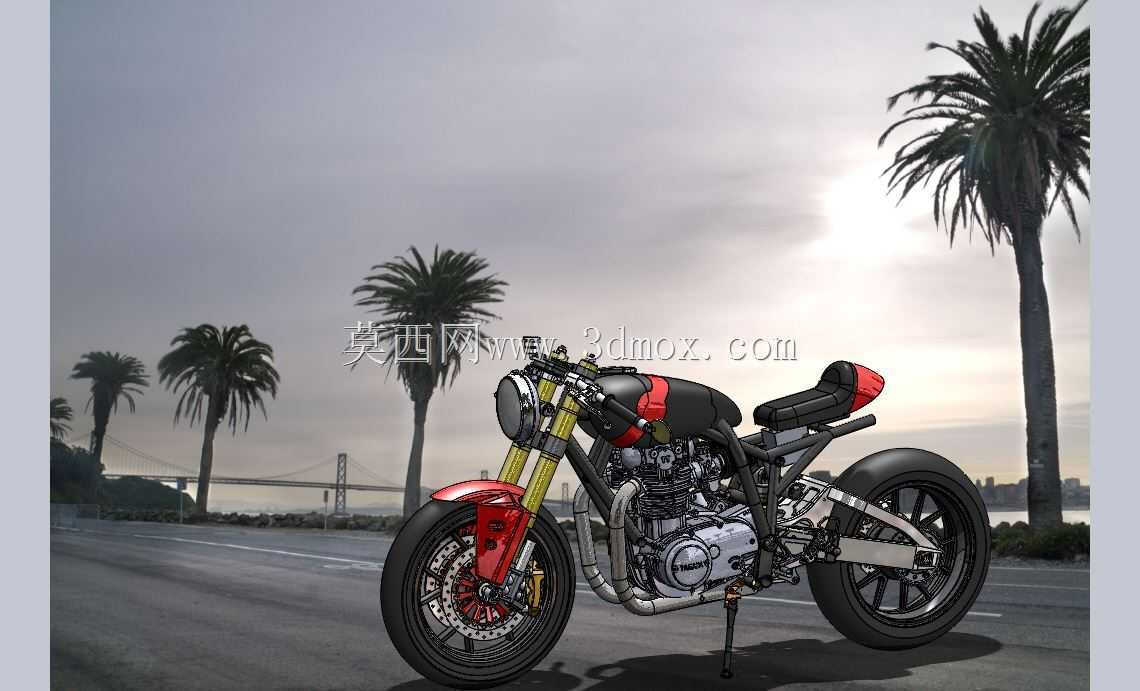

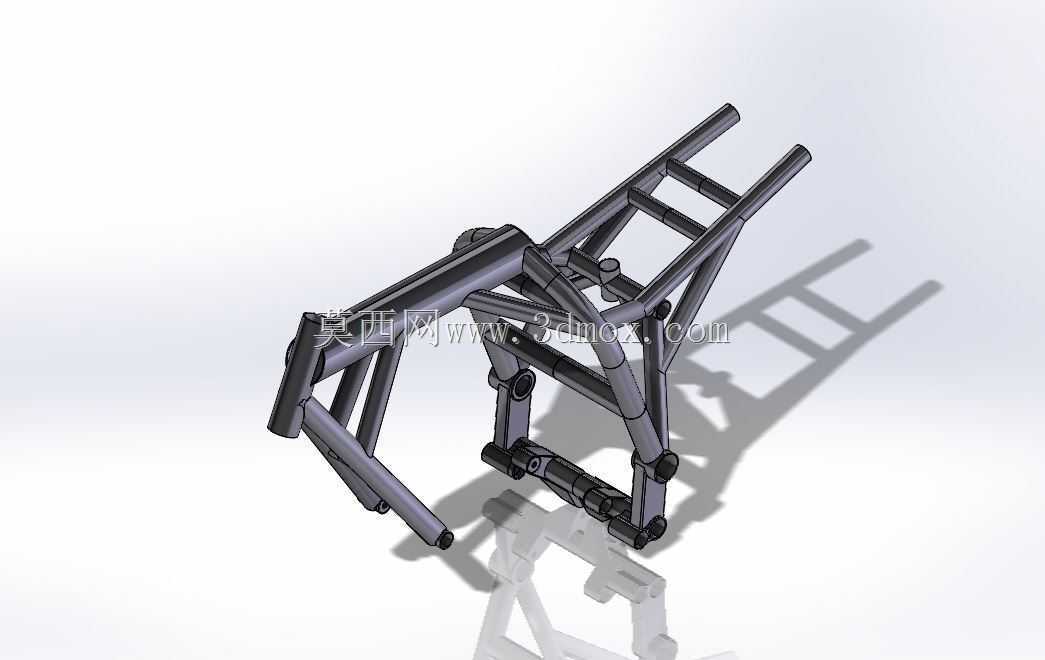

这套脊框式底盘结构，核心适配大排量复古机车的改装与定制开发场景，在机车改装圈、定制摩托生产、复古车型复刻领域都有明确的落地空间，区别于传统双摇篮车架的冗余结构，脊型主框架的设计思路从一开始就瞄准了引擎本体的裸露展示需求，同时兼顾骑行过程中的刚性传递要求。设计阶段首先梳理了动力单元的安装边界，直列双缸引擎的悬挂点直接与主脊梁做刚性连接，省去了多余的连接支架，既压缩了底盘整体的横向宽度，也让引擎本体成为车架受力结构的一部分，抵消了单脊梁抗扭性能不足的问题。前悬挂部分匹配了倒立式前叉的安装位，上下联板的固定孔位按照通用大排量运动车型的标准做了适配，转向限位结构直接集成在车头段的脊梁上，不需要额外加装限位块，避免转向过程中车把与油箱、线束发生干涉。后摇臂的铰接点做了双轴承位设计，适配多连杆后减震的安装布局，摇臂转轴的中心高度与引擎输出轴中心高度做了对齐处理，能最大程度降低传动链条在减震压缩过程中的张紧度变化，减少传动系统的异常磨损。座椅支撑结构直接从主脊梁向后延伸，采用一体化弯管成型，省去了额外的座椅支架，单人驼峰座椅的安装孔位按照复古咖啡赛车的通用尺寸预留，后座下方的空间预留了电瓶、整流器、点火模块等电器件的安装位，所有电器件的固定点都做了隐蔽式设计，不会破坏整车的简洁外观。排气系统的走管路径在设计阶段就做了空间避让，头段从引擎排气口引出后沿着脊梁下方向后延伸，不会与脚踏、后刹车拉杆发生运动干涉，脚踏的安装位做了可调节设计，能适配不同身高骑手的骑行姿态调整需求。整个底盘的焊接边都做了等强度处理，主脊梁采用大直径薄壁合金钢管，在保证整体抗扭刚性达到运动车型要求的同时，将整备质量控制在合理区间，所有安装孔位的公差都按照量产车型的装配标准设定，既可以直接用于定制车型的单件生产，也能适配小批量改装套件的开发需求，在结构展示层面，外露的框架走线能清晰呈现机车的机械结构美感，满足复古改装车型对机械质感的展示要求。
