框架式车窗升降电机测试工装结构

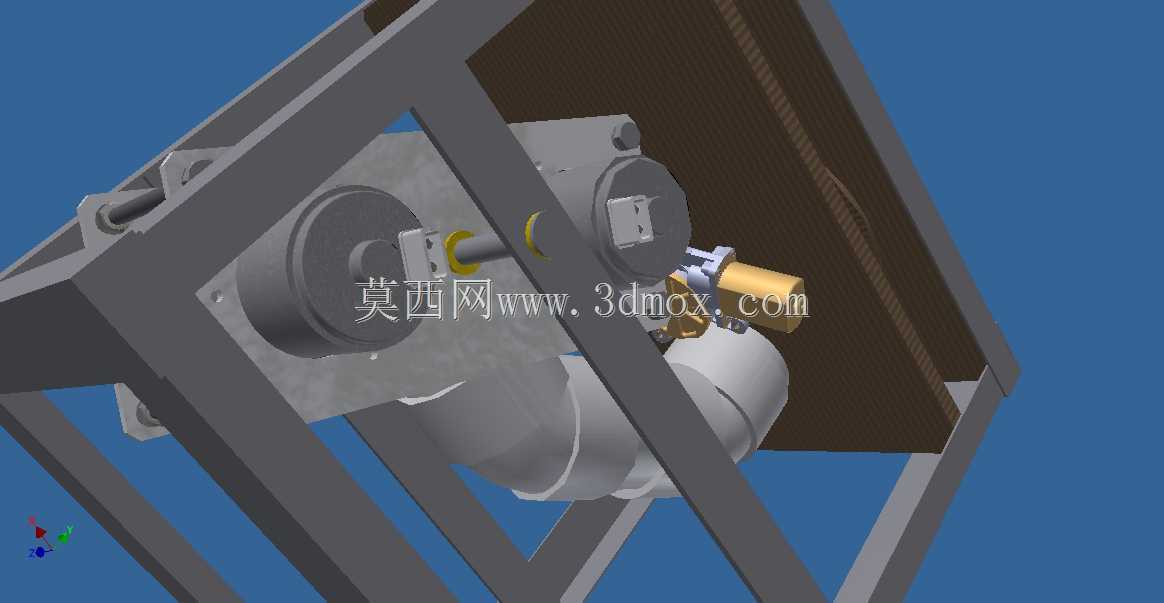

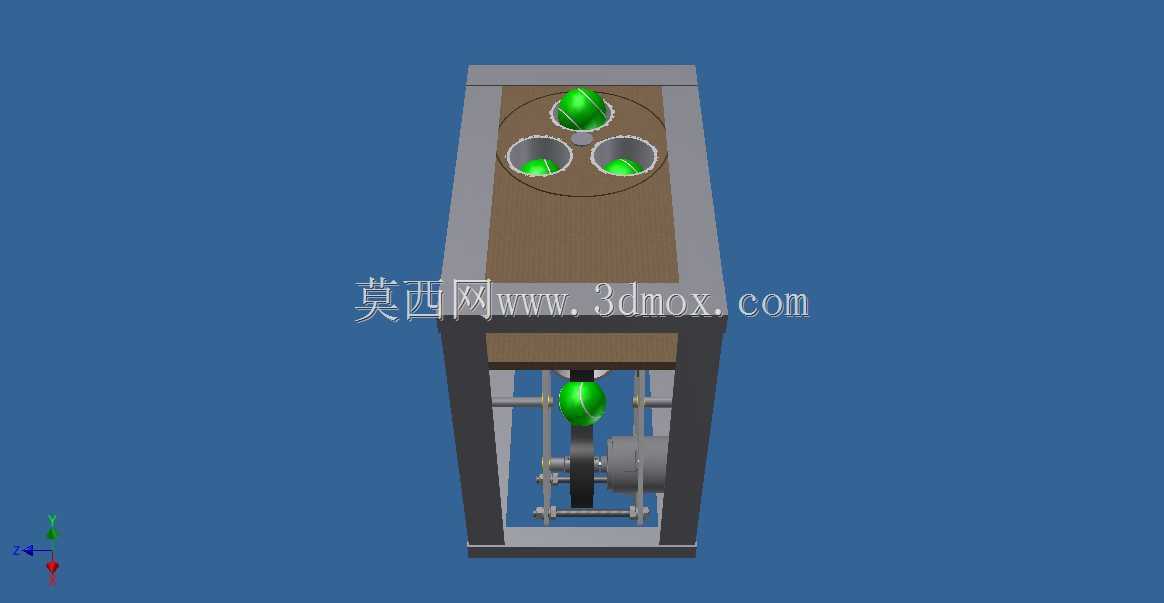

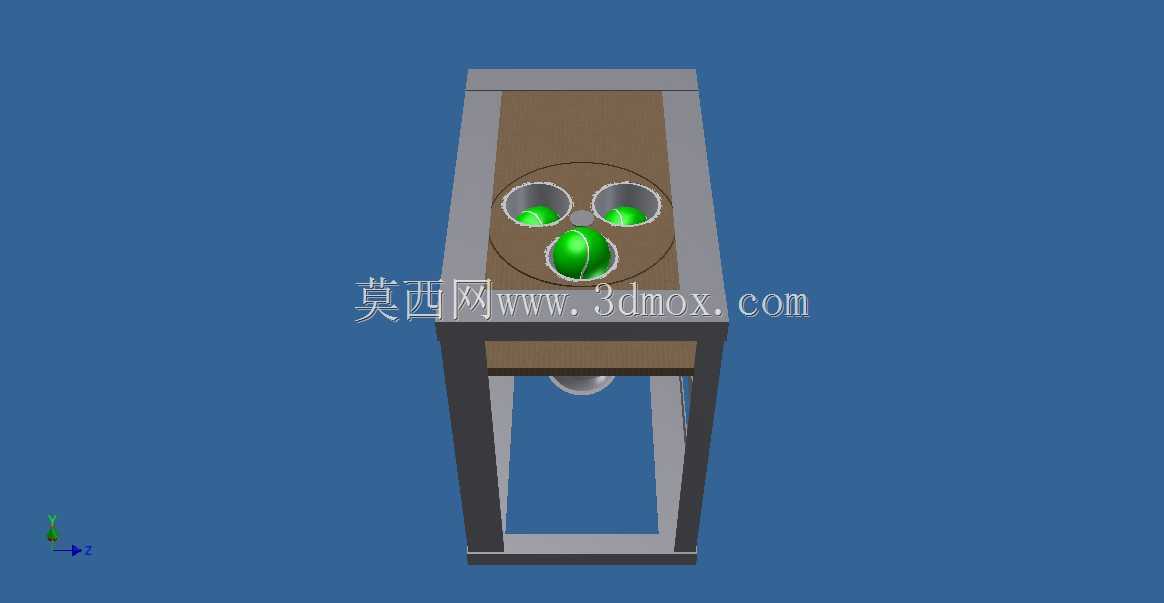

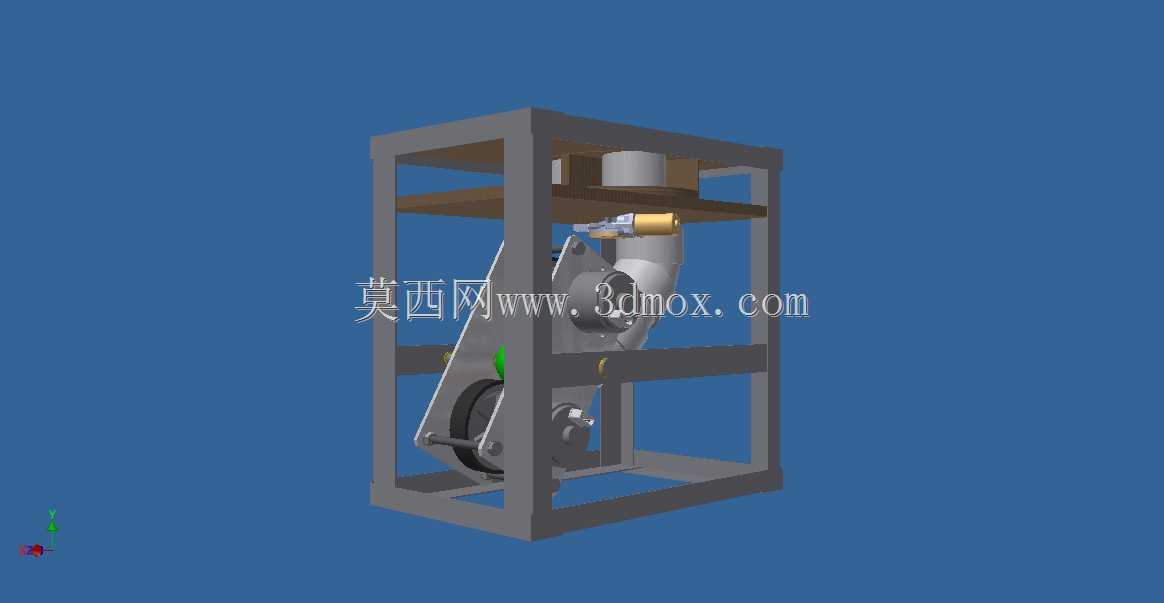

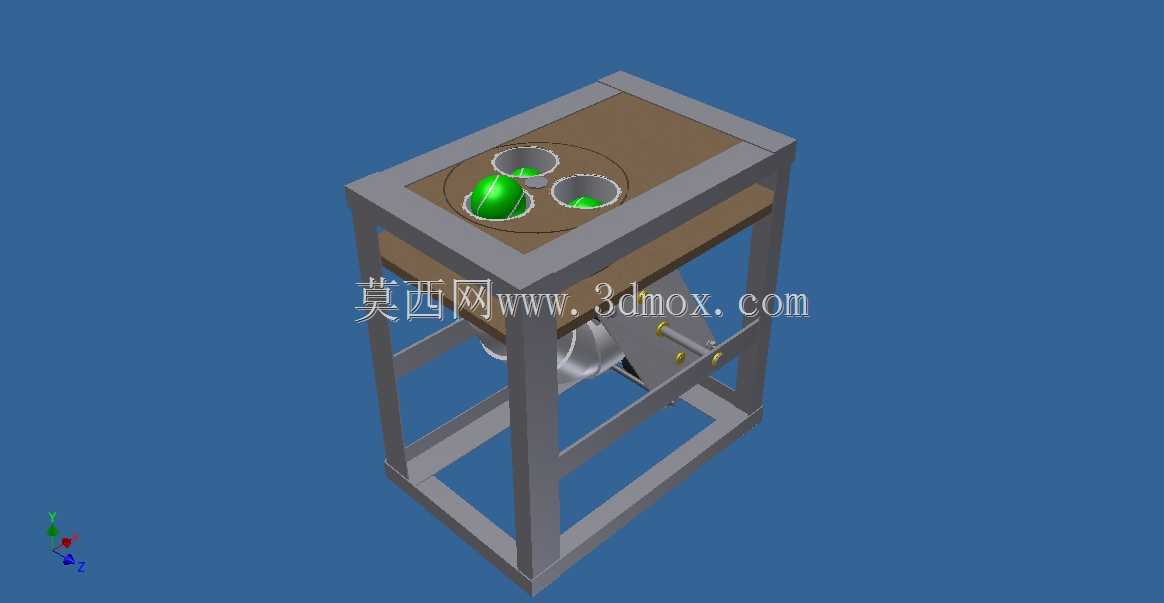

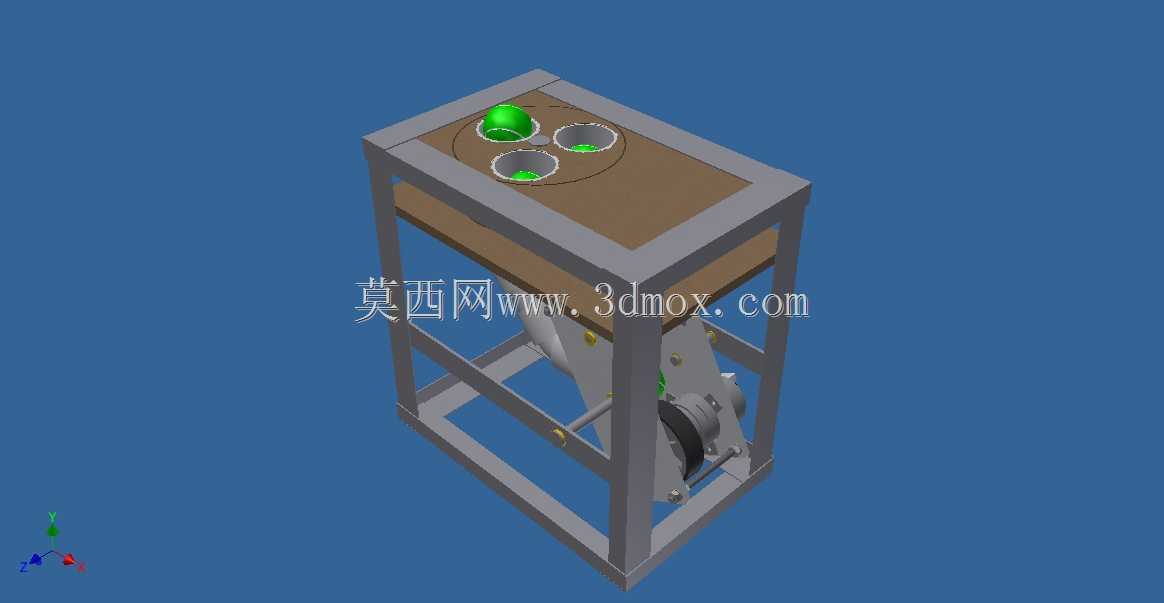

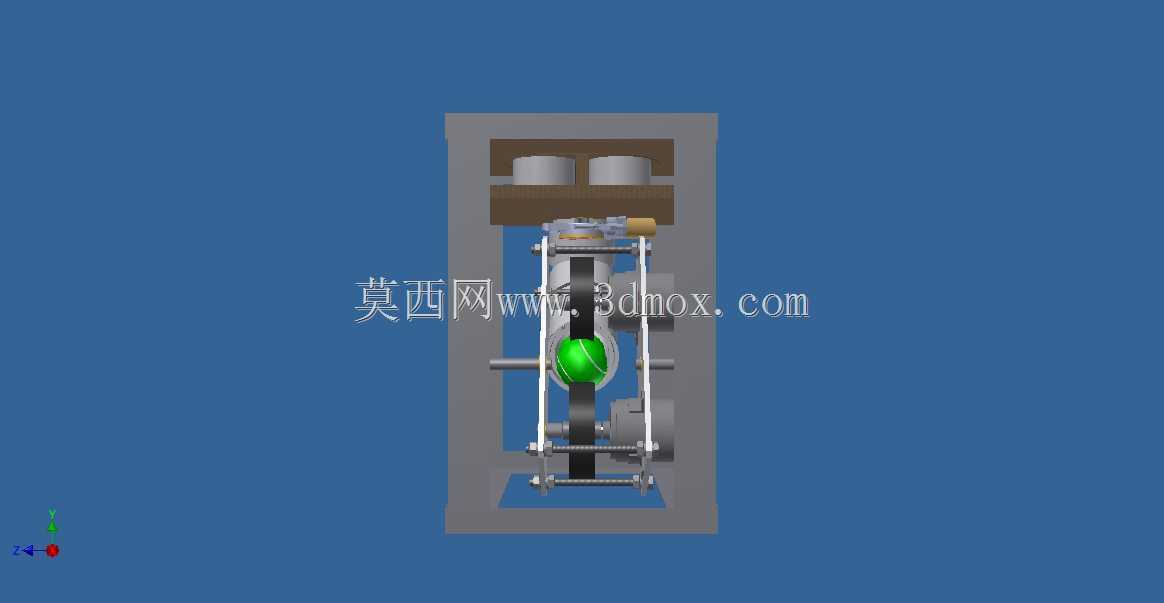

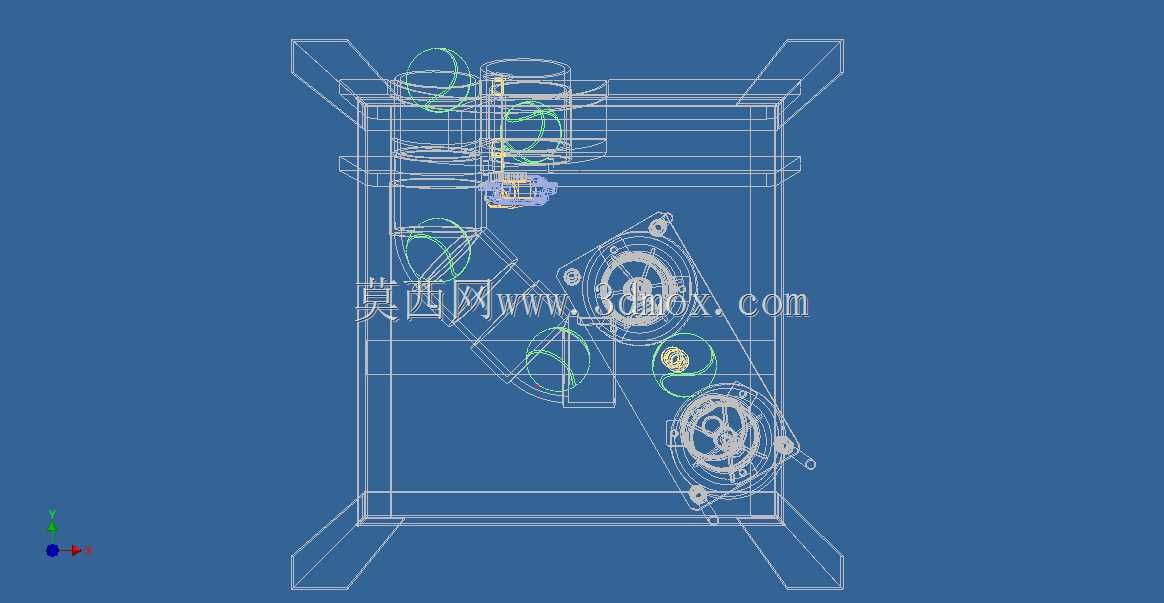

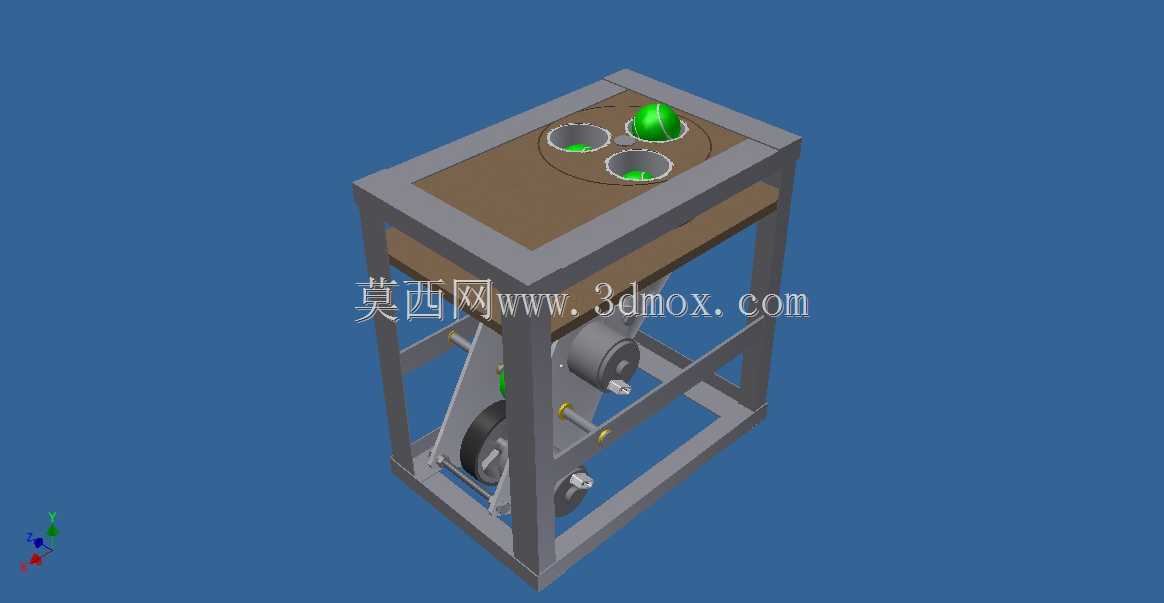

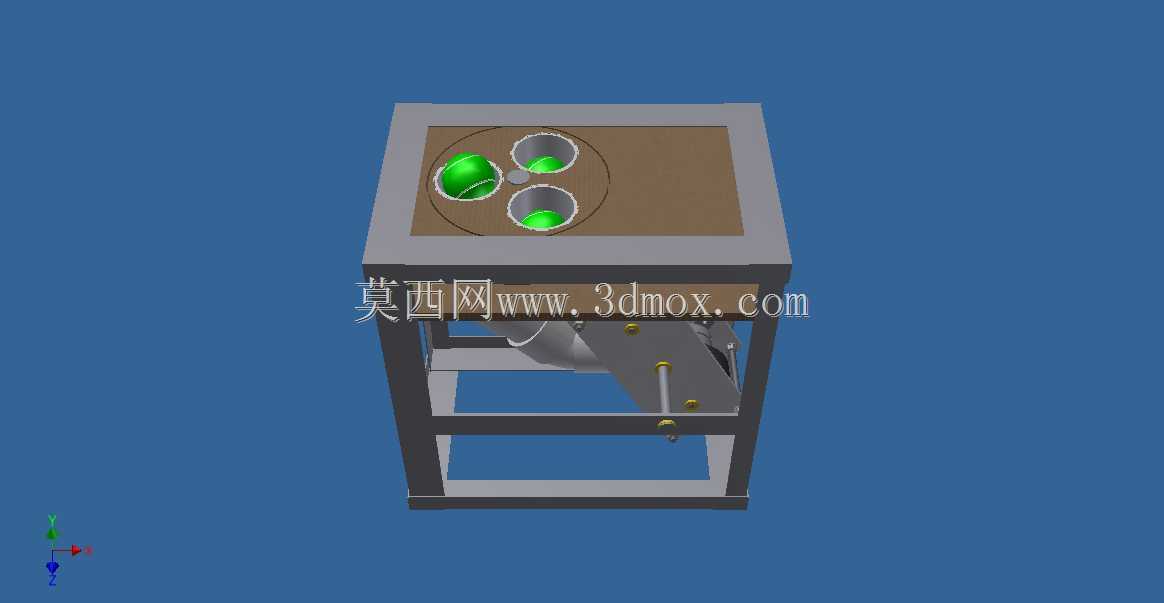

这套工装结构主要面向车用小功率电机、食品类小型电动机的出厂性能验证场景，可在实验室台架、产线终检工位完成电机带载运行、输出转速核验、负载扭矩匹配等核心测试环节，替代传统零散搭建的测试台架，统一测试基准，减少不同工位测试数据的离散性。整体采用方管焊接的笼式框架作为承载主体，护墙板全尺寸为495×320×495mm，框架自身重量控制在25kg左右，底部预留标准安装孔位，可直接固定在通用测试台面上，不需要额外加工过渡连接板，适配多数现有电机测试工位的安装边界，框架上下层预留走线槽位，可容纳电机供电线、转速传感器信号线的布设，避免测试过程中线缆干涉运动部件。结构内部集成了模拟车窗升降的负载导轨与传动曲柄，可直接匹配 Mabuchi 生产的车窗升降电动机，模拟实车玻璃升降的真实负载工况，测试时电机转速稳定在508转左右的额定区间，可连续完成上百次升降循环测试，核验电机的运行稳定性、噪音水平与电流波动情况。同时该工装预留了快速装夹接口，可快速替换适配CEMAK生产的12V规格通风电机，该类电机自重约0.5kg，装夹时不需要额外调整框架主体结构，仅更换对应连接法兰即可完成切换，覆盖两类小型电机的测试需求。设计过程中特意将运动组件全部布置在框架内部区域，外围护板可防止测试过程中零部件松脱飞出，提升台架操作的安全性，框架侧面预留观察开口，可直观查看传动机构的运行状态，也方便转速传感器、测温探头的布设，不需要拆解框架即可完成传感器的校准与更换。传动部分采用与实车一致的曲柄滑块结构，负载阻力可通过侧边的调节螺母进行微调，模拟不同老化程度、不同摩擦阻力下的车窗运行工况，让测试数据更贴近实际装车后的表现，避免台架测试数据与实车应用出现过大偏差。框架上层预留了配重块安装位，可根据测试需求增减负载，适配不同功率等级的小型直流电机测试，不需要重新设计整体结构，拓展了工装的适用范围，整体结构没有复杂的异形加工件，所有方管、板材均为标准型材，加工成本低，后期维护更换配件也十分便捷。
