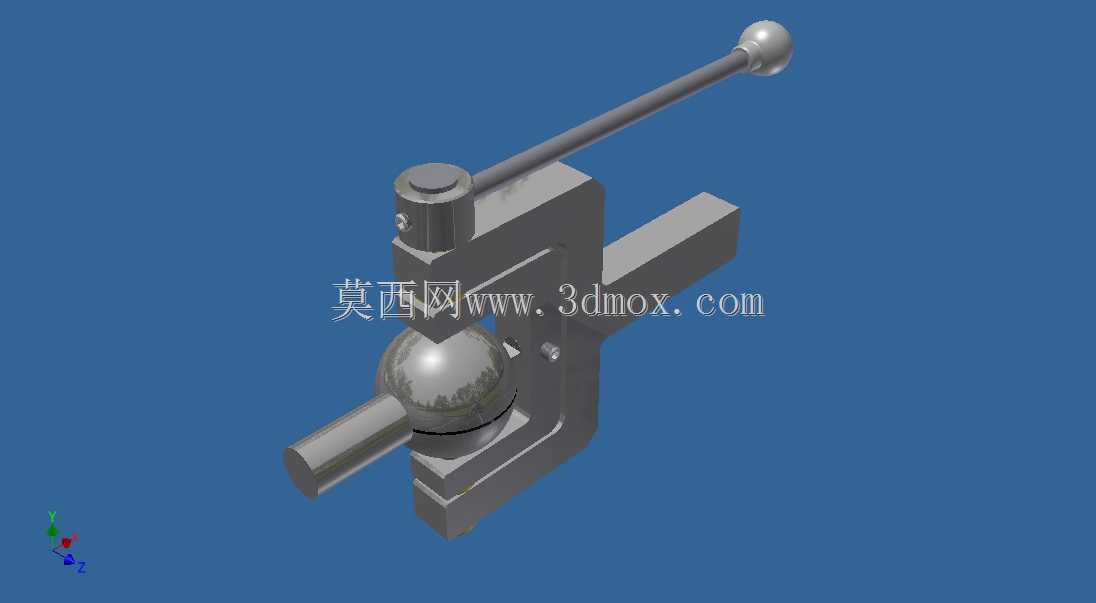

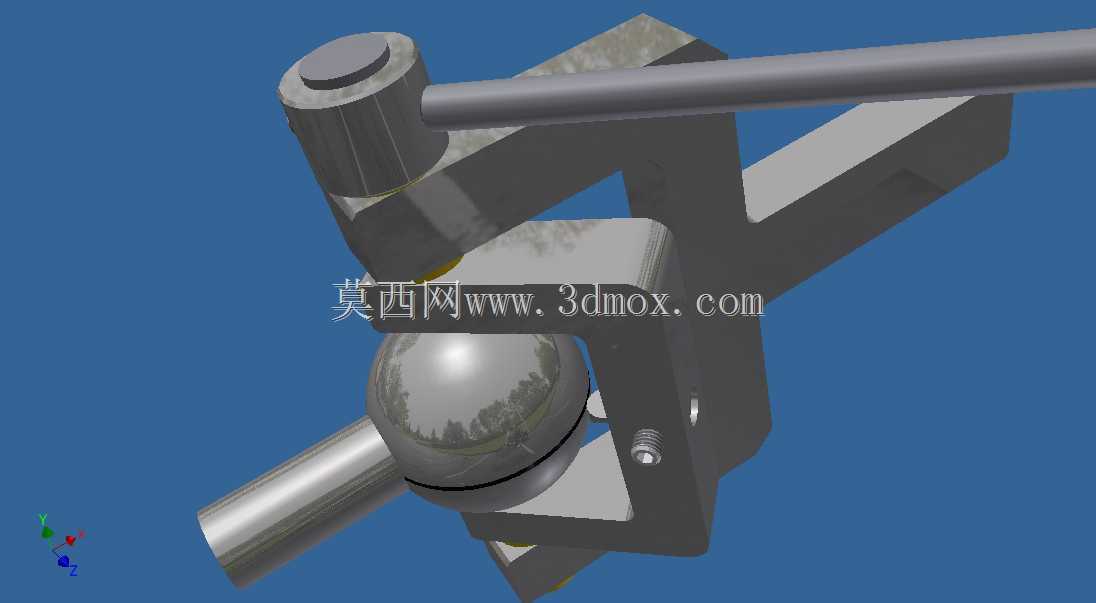

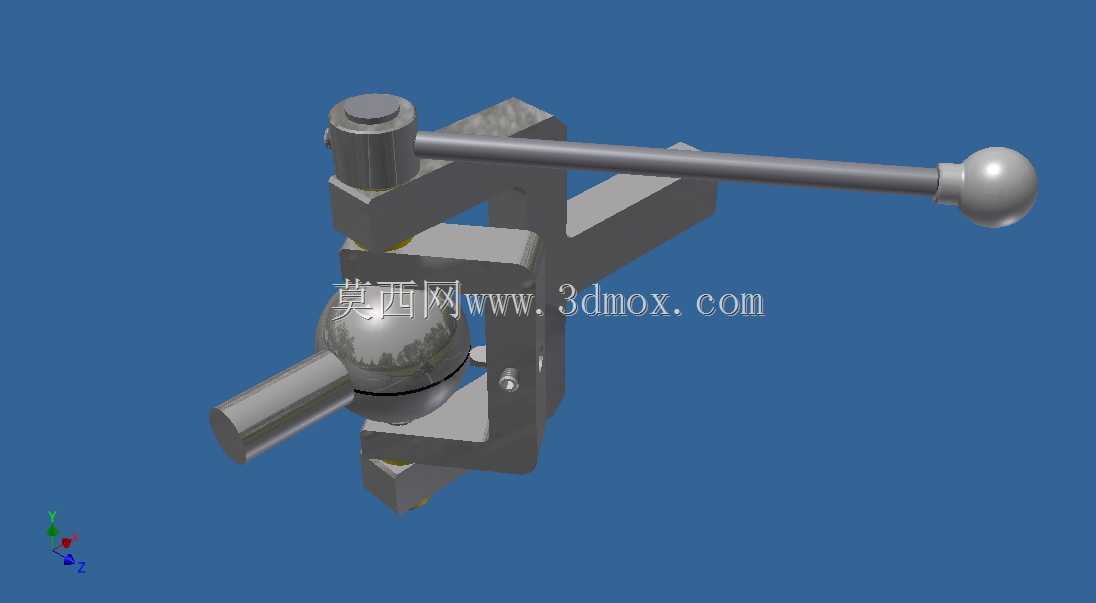

手动杠杆式球面管件夹持工装结构

在小批量管件加工、管路维修现场、教学实训拆装场景中，这类手动杠杆式夹持结构的使用频率极高，它不需要外接气源、电源动力，完全依靠手动操作就能完成对带球形接头管件的快速装夹定位，适配现场无动力供给的临时作业需求。从结构设计逻辑来看，整套机构采用C型开式机架作为承载主体，这种开式结构的优势在于工件装卸路径没有侧向遮挡，操作人员可以直接将带球形接头的管件从开口侧推入装夹位置，相比闭合式框型夹具，单件装夹的辅助时间能缩短近四成，尤其适合频繁更换工件的修配、单件加工场景。长操作杆的设计充分利用了杠杆增力原理，操作人员只需要在杆端施加较小的下压力，就能通过中部的压合传动结构，在夹持位置输出足够的夹紧力，既保证装夹后工件不会在后续的锉修、焊接、接头装配工序中发生移位，又不会因为夹紧力过大造成薄壁管件变形、球面接头表面压伤。夹持端的型面采用与球形接头匹配的凹弧定位结构，下支撑位设置适配圆柱管件的V型承托，这种组合定位方式能同时限制管件的轴向窜动、径向转动以及球面接头的多自由度偏移，装夹后工件的位置重复精度能满足修配、装配的公差要求，不需要每次装夹后反复找正。整套结构的外形安装边界控制在250mm×300mm×30mm的基座尺寸范围内，整体重量约6.3kg，既可以通过基座的安装孔固定在工作台面上作为固定工位夹具使用，也可以直接手持移动到管路维修现场作为便携工装使用，不需要复杂的安装调试过程。在实际使用场景中，它可以承担球形接头与管件的压装定位、管路焊缝的补焊夹持、接头密封面的修磨固定等多种作业，结构上没有复杂的传动零件，日常维护只需要定期在铰接转轴位置加注润滑脂，就能保证长时间的操作顺畅，不会出现卡滞、夹紧力不足的问题。设计过程中特意将受力较大的机架、压头部位采用整体式结构加工，避免拼接结构带来的刚度不足问题，在承受最大夹紧力时，机架的开口变形量控制在0.05mm以内，不会因为长期使用出现夹持间隙变大、定位失准的情况。操作杆末端的球形握把贴合人手握持的曲面，长时间操作也不会出现硌手的问题，压合位置设置了限位结构，当夹紧力达到作业需求的阈值后，杠杆会进入力学死点位置，即使操作人员松开握把，夹具也不会自行松脱，不需要额外增加锁紧机构，进一步简化了整体结构，降低了加工制造成本。
