电动法兰连接截止式调节阀结构设计

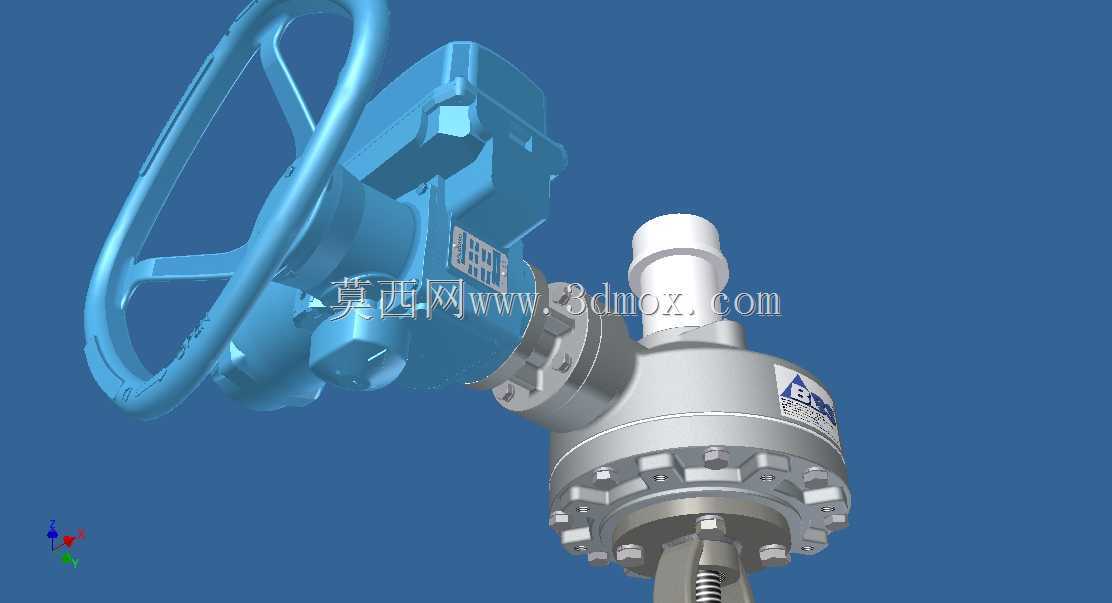

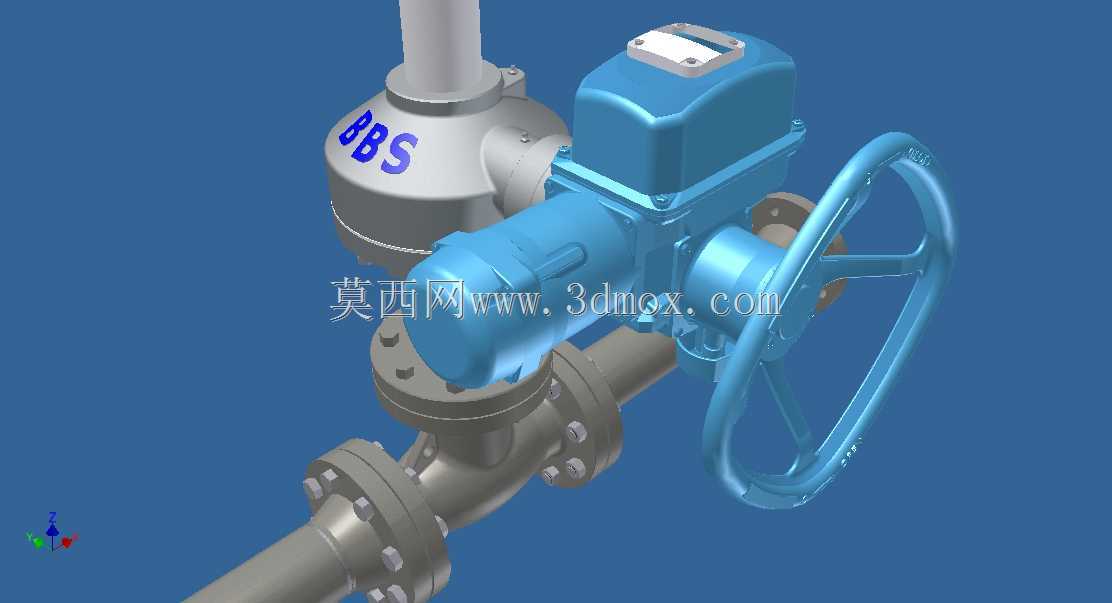

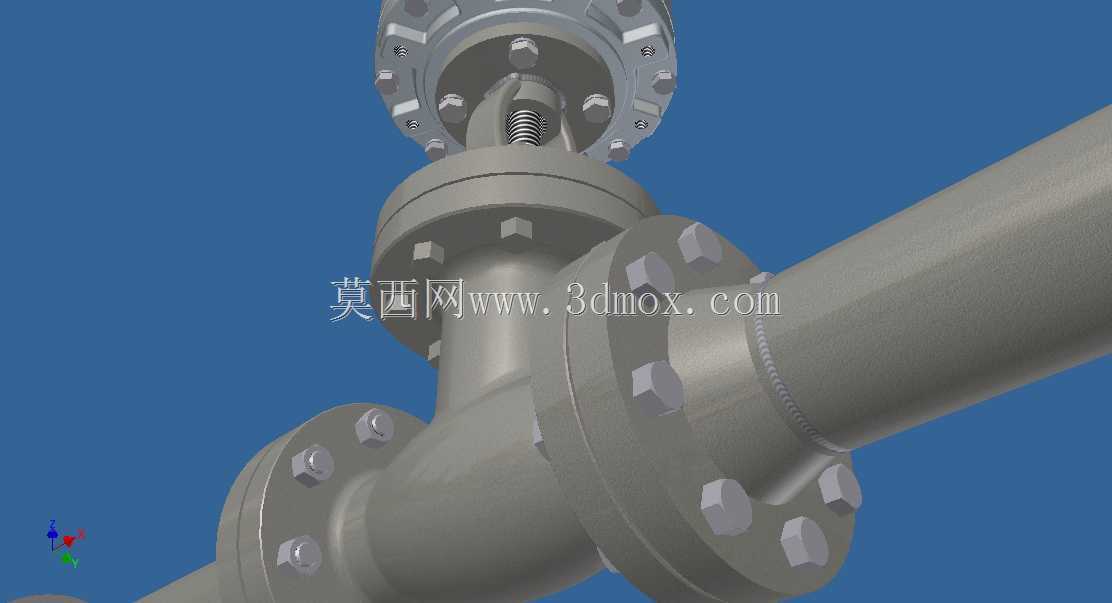

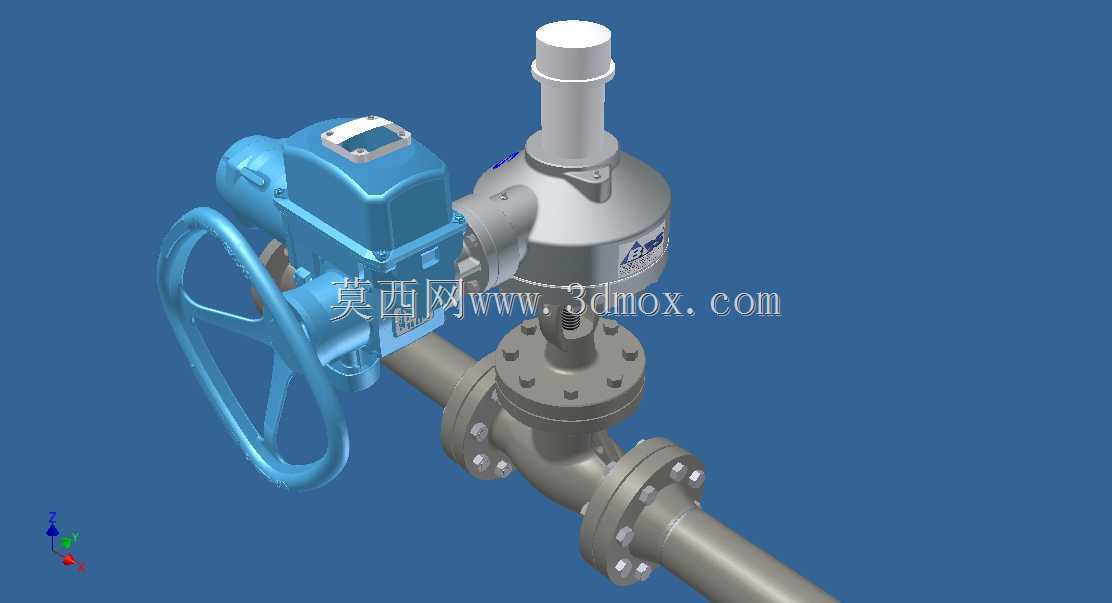

这款电动驱动的法兰连接调节阀，主要面向工业流体管路的精准流量、压力调控场景，在化工流程、市政供排水、新能源场站介质输送、工业循环水系统中都有广泛适配空间，核心作用是接收控制系统的电信号，自动调整阀瓣开度，实现管路内介质的通断、流量调节与压力稳定，替代人工手动操作，适配远程自动化控制的管路系统需求。从结构设计来看，整体采用分体式布局，上部为电动执行机构单元，集成了驱动电机、减速齿轮组、开度反馈组件，同时保留了手动操作轮盘作为应急备用，当电控系统出现故障或者现场需要临时调试时，可以直接通过手轮切换操作模式，完成阀门的启闭与开度调整，避免管路系统失控。执行机构与阀体之间通过支架连接，阀杆采用密封填料结构实现动密封，防止管路内介质沿阀杆泄漏，填料压盖通过螺栓预紧，可根据现场密封磨损情况调整压紧力，延长密封件的使用寿命。阀体部分采用直通式铸造流道，进出口端为标准法兰连接结构，符合ASME B16.34相关设计规范，法兰端面的密封面、螺栓孔位置度都经过严格校核，能和同压力等级的工业管道法兰直接匹配安装，不需要额外加工转接件。设计过程中重点考虑了安装边界的适配性，阀体的结构长度、法兰外径、螺栓孔中心距都遵循对应压力等级的通用标准，执行机构的外形尺寸、接线口位置也预留了足够的现场操作空间，手轮的安装高度、旋转半径符合现场人工操作的人机工程要求，不会出现安装后无法接线、手动操作干涉的问题。内部流道做了平滑过渡处理，减少介质流经阀体时的压损，阀瓣与阀座的密封面采用堆焊硬质合金处理，耐冲蚀、耐磨损，能适配带少量颗粒的介质工况，提升阀门的整体使用寿命。执行机构内部的减速齿轮组采用特定传动比设计，输出扭矩覆盖480Nm到1470Nm区间，能满足不同压差工况下的阀瓣启闭驱动力需求，防护等级达到IP67，可适应户外、潮湿等相对恶劣的安装环境，不需要额外加装防雨防护外罩。整体结构的三维建模过程中，所有配合面都做了公差匹配校核，比如阀杆与填料函的间隙、法兰连接的螺栓通孔尺寸、执行机构与支架的连接定位止口，都按照实际加工装配的公差要求设定，模型可直接用于后续的工程出图、装配模拟、管路系统布局校验，帮助设计人员提前排查安装干涉、操作空间不足等潜在问题，缩短现场安装调试的周期。
