DN300电动执行机构配套截止阀结构

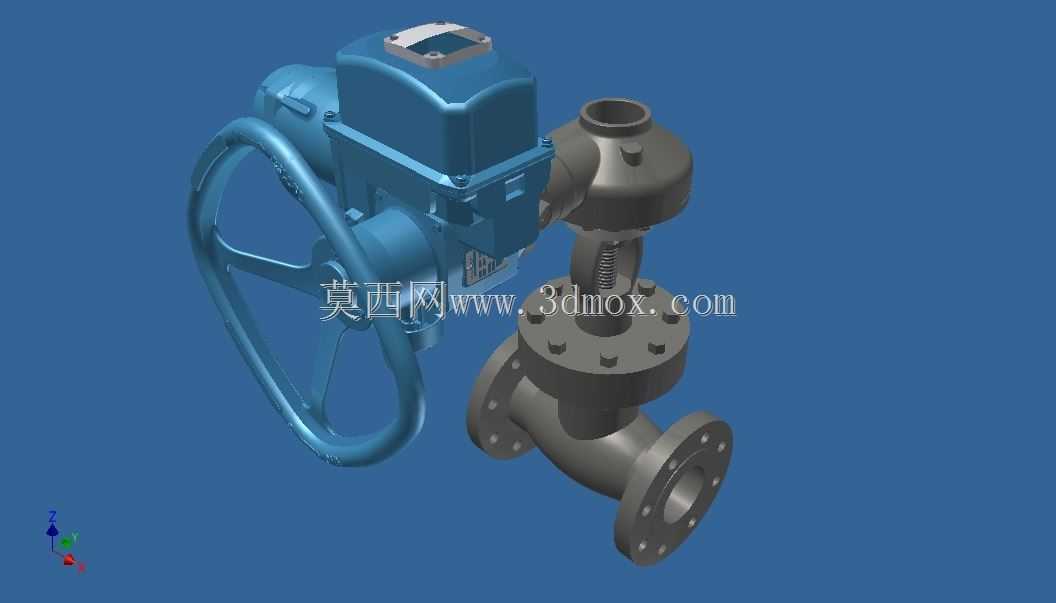

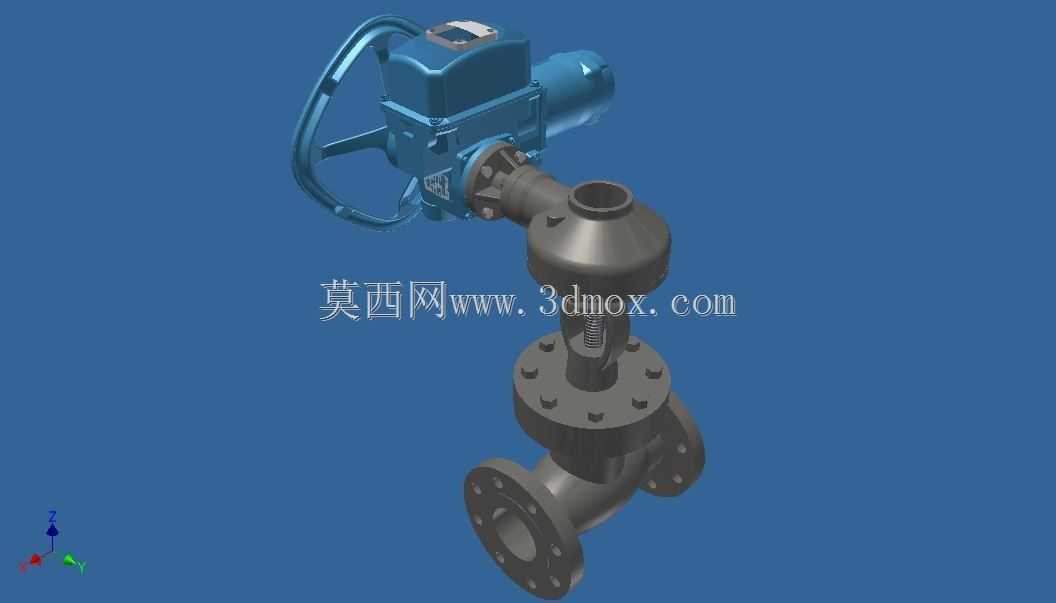

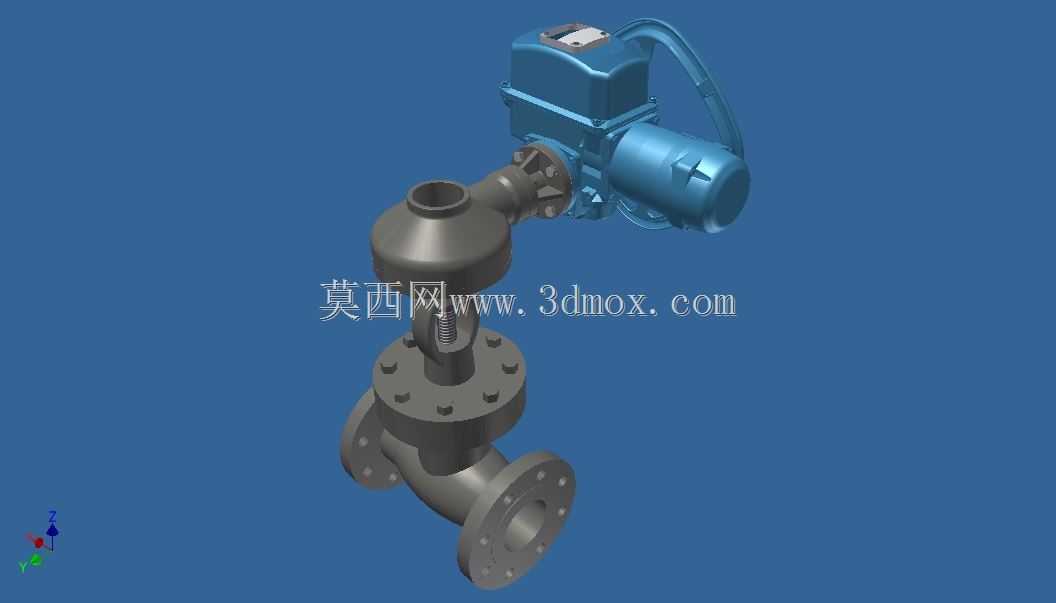

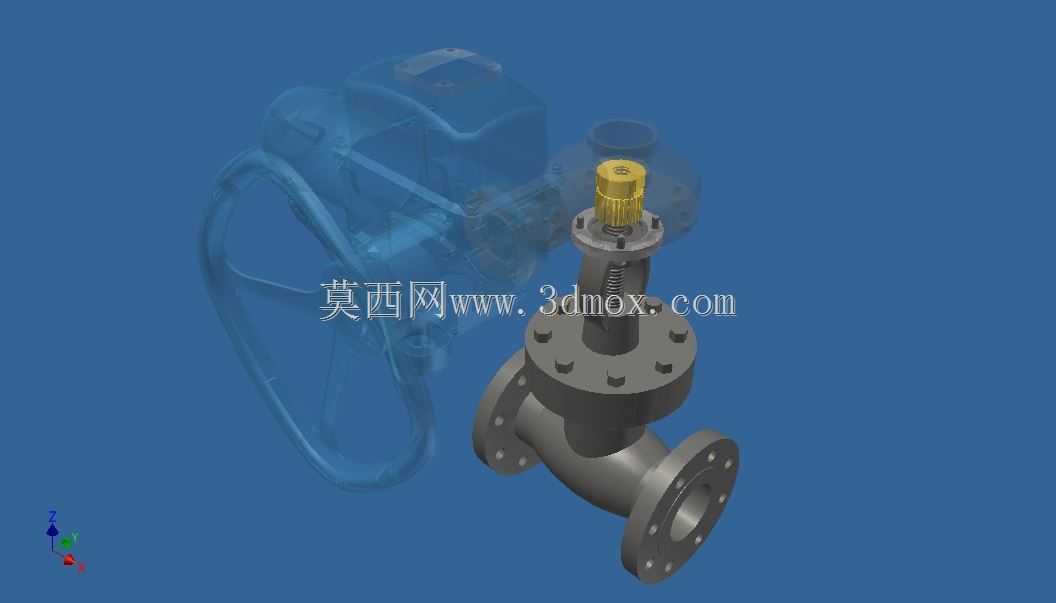

这款带电动执行机构的法兰连接截止阀，核心适配大口径工业管路的截断与流量调节工况，常见于电厂汽水系统、石化长输管线、大型市政供水管网这类需要远程精准控制通断的场景，相比手动截止阀，它能在中控室直接下发动作指令，无需操作人员到现场转动手轮，尤其适合管线压力高、操作空间狭窄、或者介质带有危险性不适合人员近距离操作的工位。从结构设计来看，执行机构侧预留了手动操作手轮，是典型的电手动两用设计，当现场供电中断或者执行器电控部分出现故障时，操作人员可以直接切换到手轮模式完成阀门启闭，避免管路失控引发生产事故，手轮的轮辐做了圆弧过渡处理，转动时不会卡滞操作人员的防护手套，符合工业现场的操作安全要求。阀体部分采用法兰连接结构，DN300的公称通径对应法兰的螺栓孔数量、孔距都严格遵循通用管路法兰标准，安装时可以直接和同压力等级的管路法兰配对，不需要额外加工过渡连接件，阀体的流道采用直通式截止阀结构，介质从阀瓣下方进入、上方流出，启闭过程中阀瓣的行程较短，密封面的磨损量比闸阀更小，适合需要频繁调节开度的工况。执行机构和阀体的连接支架做了加强筋设计，因为大口径阀门启闭时需要的扭矩较大，支架如果刚性不足，长期动作后会出现连接偏移，导致阀杆卡涩、密封面泄漏，这款模型里的支架在和执行器、阀体连接的位置都做了加厚处理，筋板的排布沿着扭矩传递的方向布置，能有效抵消动作过程中的扭转应力。设计时还考虑了现场安装的边界尺寸，执行机构的顶部预留了接线端子腔的操作空间，现场布线时不需要额外抬高阀门安装高度，阀体两端法兰的端面到执行机构最外侧的距离也控制在常规管路安装的预留空间范围内，不会和周边的管路支架、保温层产生干涉。阀杆部分采用明杆结构设计，操作人员可以直接通过阀杆的伸出长度判断阀门的当前开度，不需要额外加装开度指示装置，阀杆的密封填料函位置预留了足够的填料添加空间，长期运行出现填料泄漏时，可以在线压紧填料压盖或者添加填料，不需要把整个阀门从管线上拆下来维修。电动执行机构内部集成了扭矩检测模块，当阀门启闭到位或者阀杆卡滞时，能自动切断电机电源，避免扭矩过大损坏阀杆或者密封面，这也是它能和扭矩调节器匹配工作的核心原因，在整套管路模拟系统里，它可以根据管线的压力、流量参数自动调整开度，维持整个系统的工况稳定。
