长条形多灯珠车载LED警示闪光灯结构

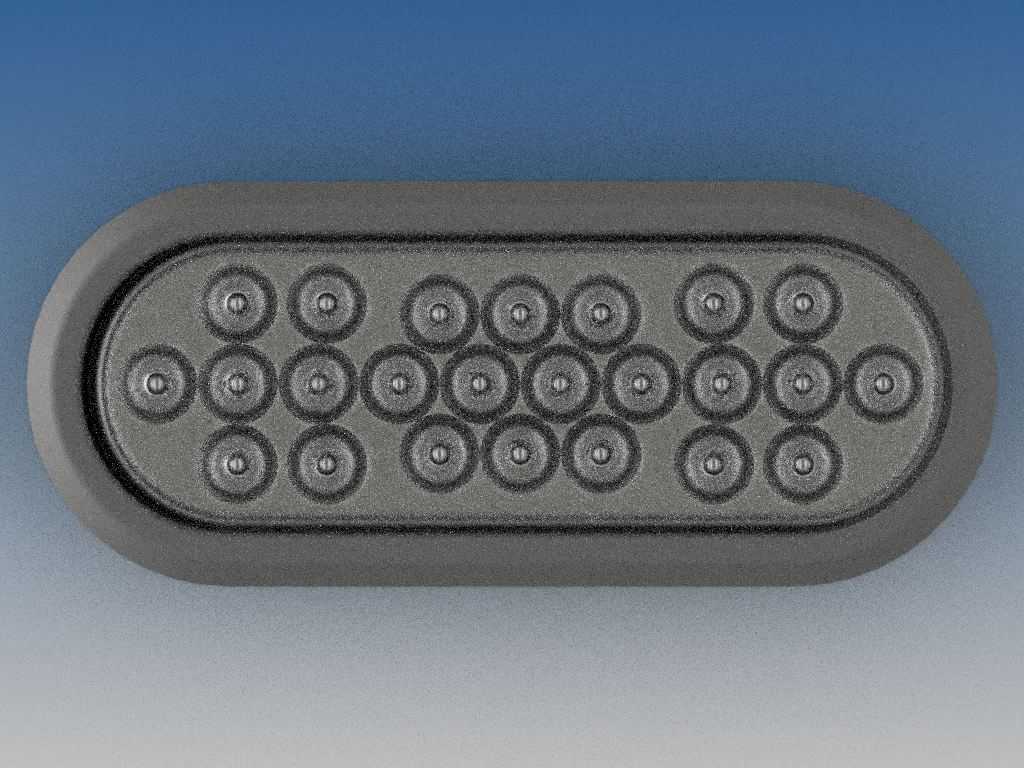

这类长条形多灯珠LED闪光灯，最常见的应用场景集中在工程作业车辆、特种勤务车辆的外置警示区域，也会用在厂区固定点位的安全警示、设备运行状态提示工位，部分户外作业便携照明设备也会采用同结构的灯组作为频闪信号输出单元。从实际使用需求出发，设计时首先要考虑的是发光覆盖角度，这款灯组采用长椭圆的整体轮廓，灯珠矩阵沿长轴方向排布，单颗灯珠的出光面做了微凸的聚光结构，配合外层带漫反射纹理的透明选通管罩，既能保证正前方的光照强度满足警示识别距离要求，也能覆盖侧方120度范围内的可视区域，避免出现视觉盲区。

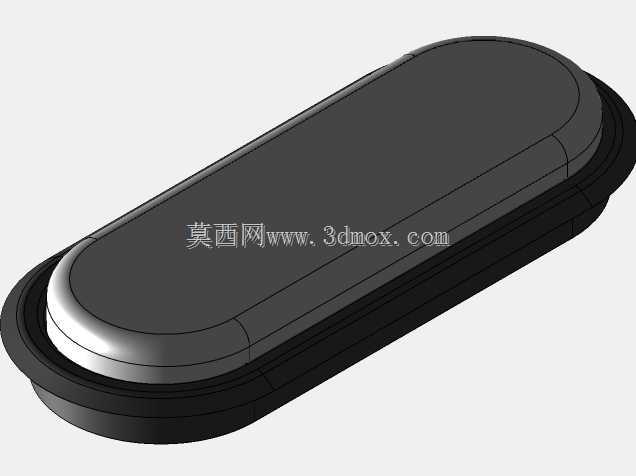

结构设计上，外层的灰色壳体采用带翻边的一体化注塑结构，翻边宽度预留了标准的安装孔位空间，安装时可以直接通过翻边的沉头孔固定在车辆保险杠、设备机架或者警示立杆的安装平面上，不需要额外设计转接支架，安装边界的容错空间充足，适配不同厚度的安装板材，只要安装平面的平面度误差不超过1.5mm，就能保证密封胶圈的压缩量均匀，满足户外使用的防尘防水要求。内部的灯珠基板采用铝基材质，直接贴合在壳体内侧的散热筋位上，不需要额外涂抹导热硅脂就能满足长时间频闪工作的散热需求，避免灯珠光衰过快，延长整体使用寿命。

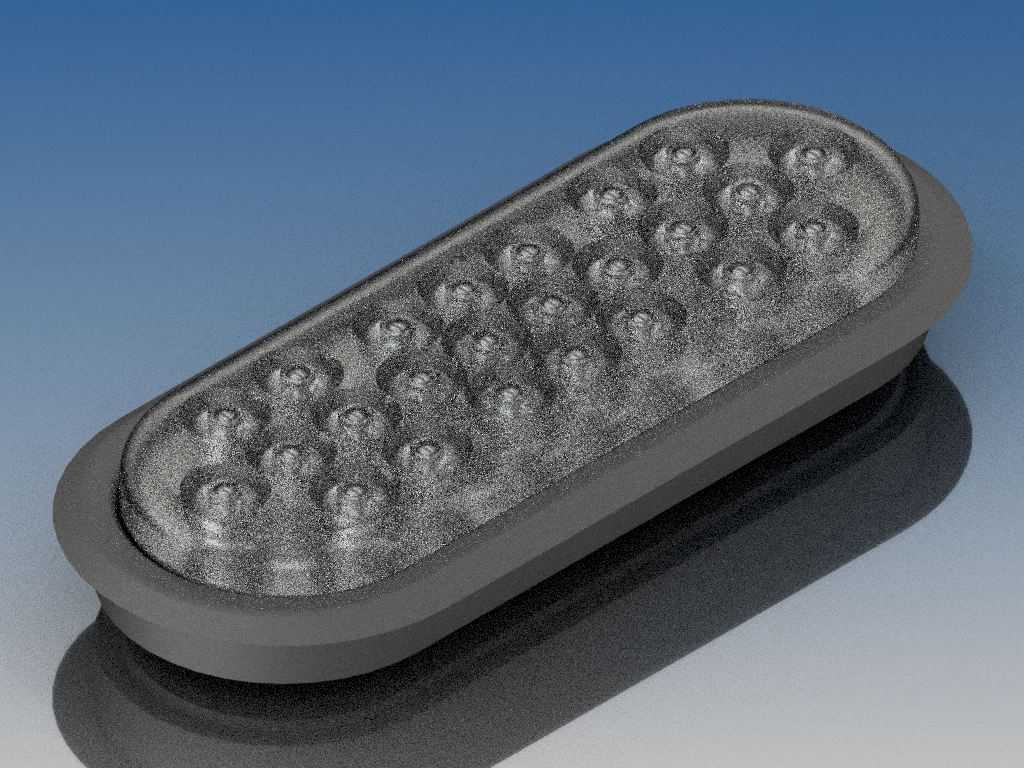

透明选通管罩的设计是这款灯组的核心细节，罩体内侧做了对应每颗灯珠的定位凹槽，装配时可以直接卡在灯珠外围，既能够固定灯珠的位置，避免车辆行驶过程中的震动导致灯珠移位，也能通过罩体的光学纹理调整每颗灯珠的出光角度，让整个灯面的发光均匀度更高，不会出现局部亮斑或者暗区。罩体和壳体的配合采用卡扣加密封胶条的结构，拆卸维护时不需要破坏整体结构，直接撬开卡扣就能更换内部损坏的灯珠或者驱动板，后期维护成本更低。

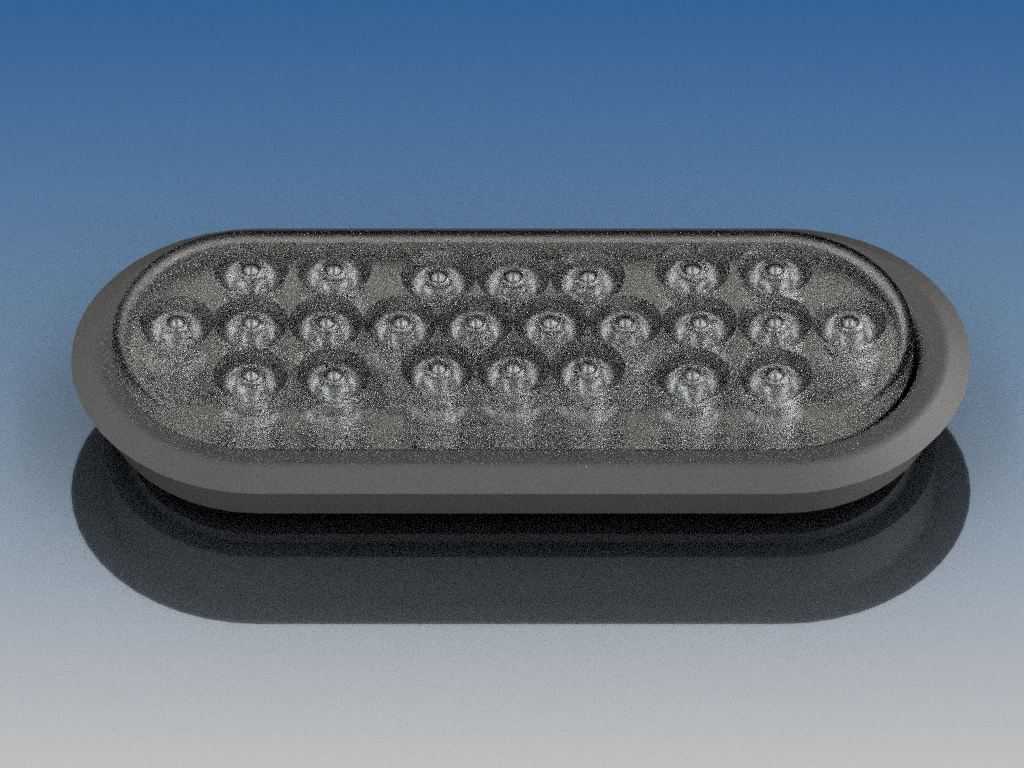

从功能特性来看，这款灯组支持频闪、常亮两种工作模式切换，内部驱动电路做了宽电压适配设计，可以适配12V到24V的常见车载供电电压，不需要额外加装电压转换模块，直接对接车辆原有供电线路就能使用。灯珠的排布密度经过反复调整，相邻灯珠的中心距保持在12mm，既不会因为间距过小导致热量集中，也不会因为间距过大导致灯面出现明显的暗区，整体发光面的长度控制在180mm左右，宽度在60mm左右，整体厚度不超过30mm，安装后不会突出安装平面过多，避免车辆行驶过程中被飞石磕碰损坏，也能降低风阻对灯组固定强度的影响。

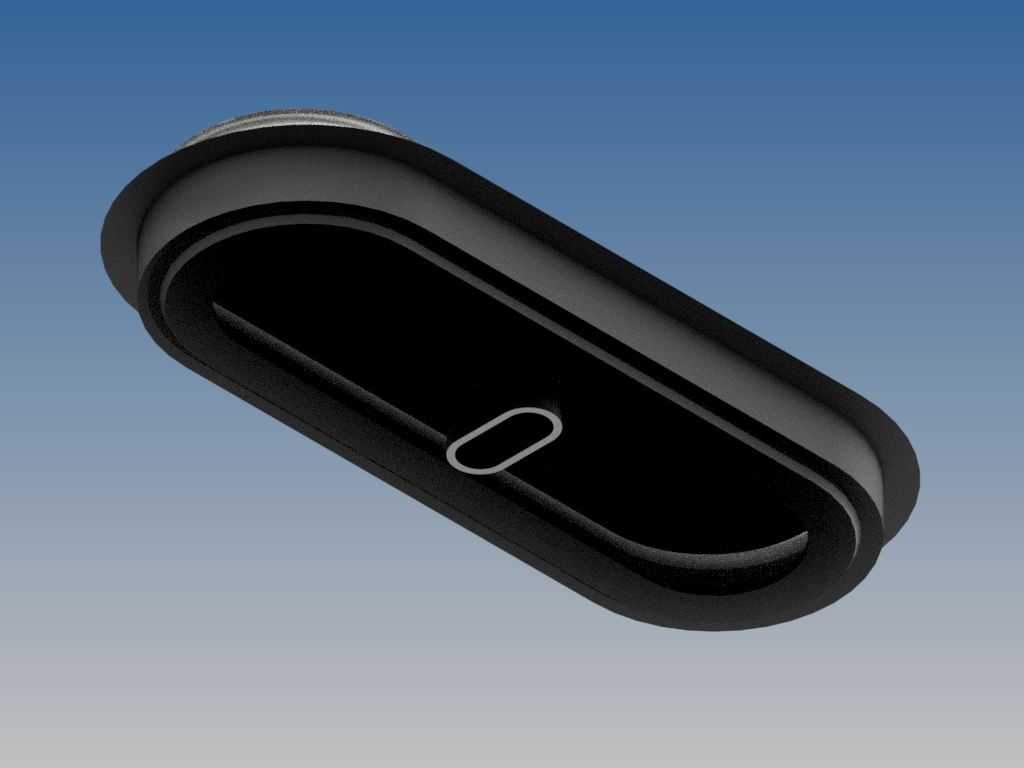

在实际选型适配时，需要注意安装位置的预留空间，长度方向要预留至少200mm的安装位，宽度方向预留80mm的操作空间，方便接线和固定螺丝。壳体的材质选用抗UV的ABS工程塑料，长期在户外暴晒不会出现变色、脆裂的问题，透明罩体采用抗冲击的PC材质，能够承受常见的飞石冲击，不会轻易开裂。灯组的出线位置做在壳体背部的中心位置，出线口带防水格兰头，接线完成后拧紧格兰头就能实现线缆位置的密封，避免雨水顺着线缆进入壳体内部造成电路短路。

很多同类产品在设计时容易忽略灯组的震动适配问题，这款结构在内部基板和壳体之间增加了薄橡胶减震垫，能够过滤车辆行驶过程中产生的高频震动，避免灯珠引脚出现疲劳断裂的问题，也能防止驱动板上的电子元件因为长期震动出现虚焊。从建模的角度来看，整个结构的分型面都设置在壳体和透明罩的配合位置，没有倒扣结构，注塑生产时不需要复杂的抽芯结构，能够有效降低生产制造成本，适合批量量产。装配时的零件数量控制在5件以内，分别是壳体、铝基板、透明罩、密封胶条、后端盖，装配工序简单，工人不需要复杂的培训就能完成组装，生产效率更高。
